用不着如此复杂的,在装配体中要用O形圈,则一定要在零件上开O形圈槽,那我们就在有O形圈槽的零件上下功夫.8 a# Q+ W0 c# j) Y$ X
在零件上做两个配置,一个用在装配体中一个用在工程图中.* f- S" A% X# R1 C& E4 ?4 F$ G S2 ^* E8 g
在装配体的配置,我们在圈槽上插入草图,此草图上绘制一个压扁的椭圆,此代表压扁的O形圈,然后做旋转特征,并且特征选项中取消合并实体选项.这样在槽中就形成了压扁的O形圈.我们回到装配体中,选用此配置,那我们不就形成插入O形圈目的了吗? h) H) O% D c0 j! Y5 I3 a

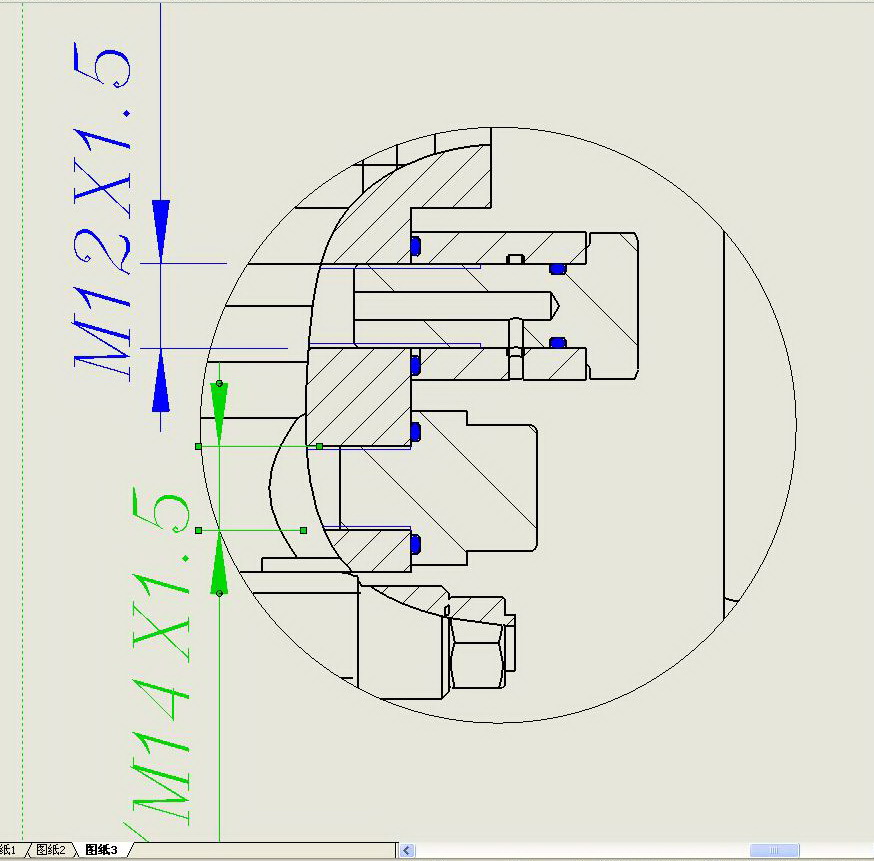

在工程图中将旋转特征做压缩,以便出工程图时插入此配置,这样就可以在零件上画圈槽尺寸了. |
|
