[已解决] 怎样捕捉和使用原有图形轮廓线?

[复制链接]
发表于 2007-8-7 22:19:20 | 显示全部楼层 |阅读模式 来自: 中国四川成都

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
如下图, 我想给角铁加筋, 怎样才能捕捉画筋(斜线, 点在原有图形上)和使用原有图形轮廓线(Pro/ENGINEER 中就有此功能)生成筋?
! }9 b; s$ _" r! Q( ?. A9 h0 }9 U( K$ X$ y; B
[ 本帖最后由 vcmasm2008 于 2007-8-7 22:23 编辑 ]

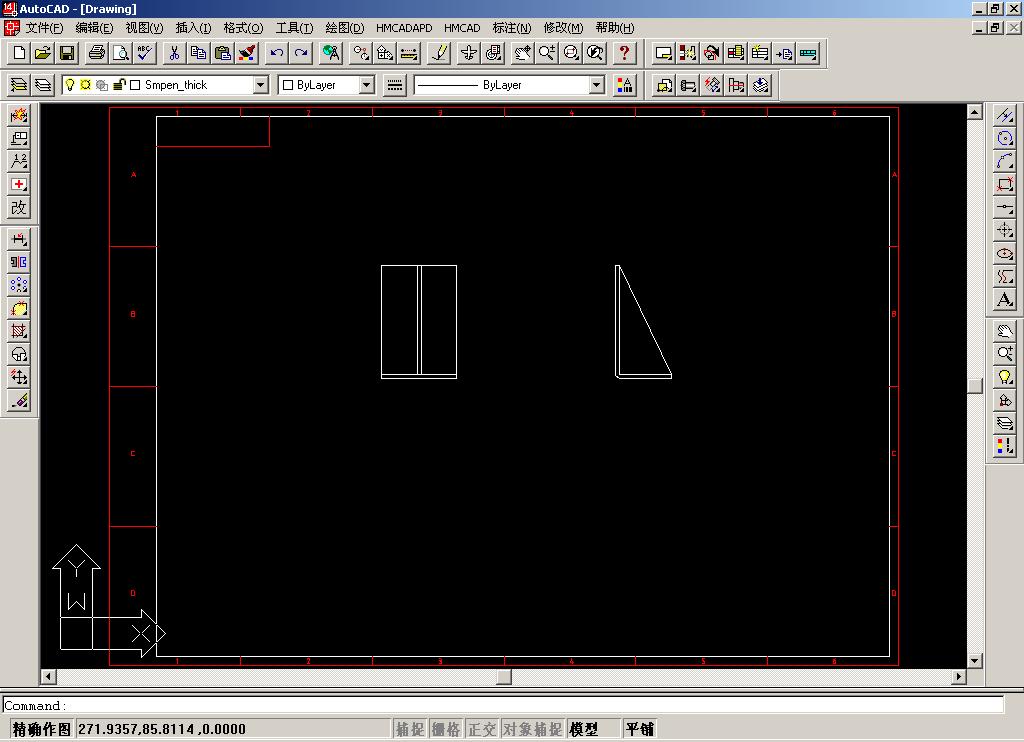

要想画的东东(在AutoCAD 中的表示)

要想画的东东(在AutoCAD 中的表示)

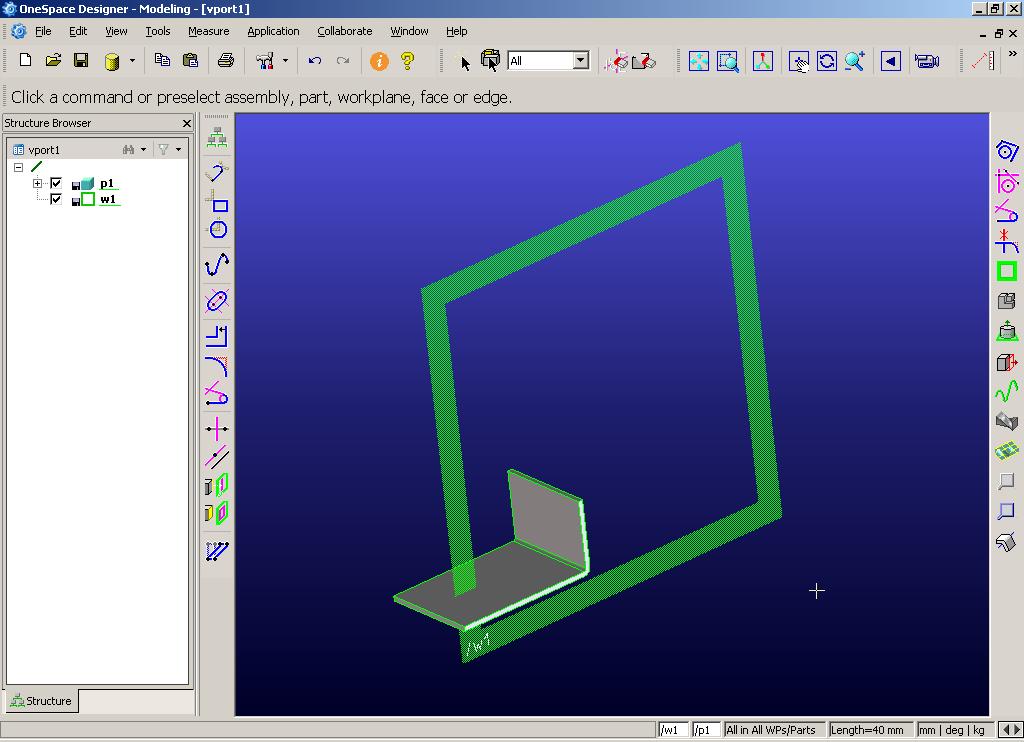

在OSD 2006的情况(已作了一个辅助平面)

在OSD 2006的情况(已作了一个辅助平面)
发表于 2007-8-8 11:00:14 | 显示全部楼层 来自: 中国香港
有一个映射二维图形到当前平面的命令!不是映射三维那个,不知道能不能解决楼主的问题!
发表于 2007-8-8 15:38:30 | 显示全部楼层 来自: 中国香港

做了一个教程给你!

做了一个教程给你!
2 ?; q. r. l: c$ A& t附件为视频录像
6 d. A% ^( U# s5 d6 ^. H* b1 ?1 |) c
7 J) X* Z3 j1 |- Z/ T本教程由三维网sytgos原创) `$ ]" |6 _# g0 G, O3 E# E
) I/ h- o% P, I" ]% Q4 s3 y' G
如何进行3d或2d映射  B0 L3 o, ]! }8 [' v
- _7 j6 ~/ P2 o# i. P
首先导入你的cad图形!我没cad就不做了' _" t! d- O5 d: N7 j7 d. }4 I

# t5 k7 ?, E$ n0 K8 H4 b' k方法1:
$ T4 A8 z. \' w- H# }新建一个零件
& i9 q/ ]: q( I9 z, ?1 W0 c新建一工作平面
+ E4 n1 `2 M5 z( D$ ]创建你的实体, t2 ~9 E% \+ g# K( n
假设你的点在这个位置!
- a9 G0 l3 }; N: \; R2 _利用该平面创建筋
+ Q) Q2 O! M- S- ]% U% }4 V你的筋就做好了!) l+ j, T* V& @* Y
3 S/ \' X: k# t/ d* D
方法2:
8 W: N: y/ T0 K9 R3d映射
9 E3 M4 m  ?. J& Y1 N新建一个零件" j* w$ p" ?6 C" t' c
新建一工作平面$ y, e# G. ]6 D/ W% h9 g! A
创建你的实体% {0 N. b) o7 \( t9 V9 u
$ E% |. m" r1 @3 ?6 g. A
( ~2 `! d  k6 U4 K% V
方法3:/ }& v+ O" P; b
2d映射
# J# [  J: ^- `新建一个零件; \# r- I9 S$ O5 q4 n
新建一工作平面- l# l; S$ A6 I# u" l2 N
创建你的实体2 }6 C) y) W( F
6 F8 }8 V& Z# K6 W) j
7 G6 m# ~( q4 x0 \/ |/ x4 [
教程结束

录像3.part1.rar

1.39 MB, 下载次数: 26

录像3.part2.rar

1.39 MB, 下载次数: 29

录像3.part3.rar

1.39 MB, 下载次数: 39

录像3.part4.rar

1.39 MB, 下载次数: 24

录像3.part5.rar

1.39 MB, 下载次数: 24

录像3.part6.rar

372.99 KB, 下载次数: 27

评分

参与人数 1三维币 +5 收起 理由
li5jun1 + 5 还做视频教程……辛苦了!

查看全部评分

 楼主| 发表于 2007-8-10 19:08:47 | 显示全部楼层 来自: 中国四川成都
非常感谢 sytgos ! 我的这个问题已搞定。# l5 X7 E- a! l; ~  L2 \( ~
是用 Project (投影) 就基本解决了。
 楼主| 发表于 2007-8-10 21:23:02 | 显示全部楼层 来自: 中国四川成都
今天又发现一个问题, 投影过去的构造线不能转为轮廓线,不知道是什么原因?
发表于 2007-8-13 12:28:10 | 显示全部楼层 来自: 中国香港

回复 #5 vcmasm2008 的帖子

看看你的线是否封闭的,不封闭的线是不能转成构造线的!
发表于 2007-12-20 21:29:08 | 显示全部楼层 来自: 中国广东广州
还有一个可能就是你的线重合了 试一下线修改命令下的合并命令 如果还不行的话 就自己重新扫一下线 应该就可以了
