[练习题] 【进阶级练习题30】

[复制链接]
发表于 2007-7-22 23:21:30 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

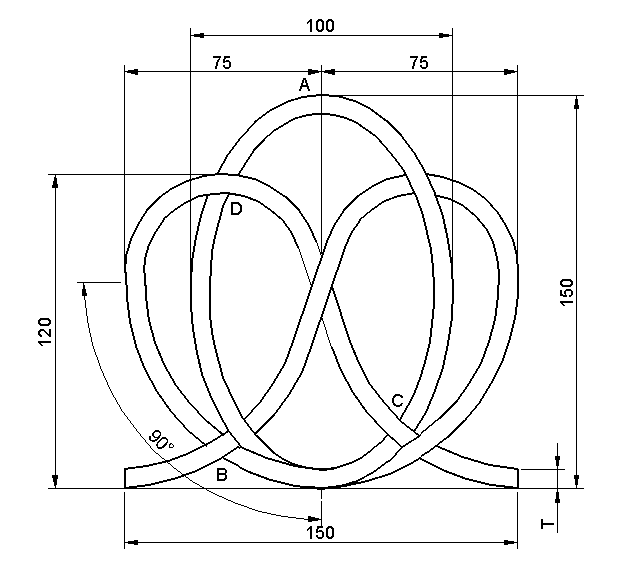

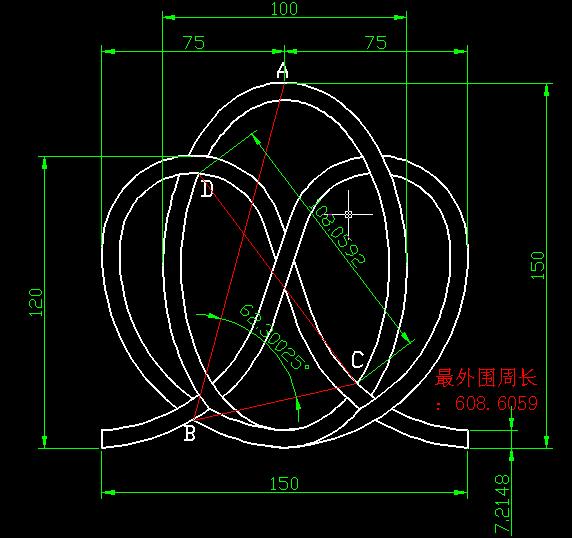

【进阶级练习题30】
/ U$ p1 V" W, J3 x) t8 V
原创:Joseflin先生(台湾)      整理:SHAONX(上海)- P& X! }  |* B- i
( D& x3 q- l, e& L1 \
求:9 M4 l8 Q8 p$ \( \9 x2 X% t
1. T之长度值为何?6 V7 Z9 ^* W' |& O
        a. 7.2941     b.7.2419     c. 7.21498 `9 ], K7 D* h* S
2. DC之距离为何?
' A' z- L' e0 _* D1 e; x. B        a. 108.0159     b. 108.0591      c. 108.0951$ [3 e, n1 }; P
3. ∠ABC之角度为何?& R( w5 V1 B" i1 j* Z( z$ M# y
        a.62.3100      b. 62.3010     c.62.3001
" M/ X8 u% U8 B' V# R4 \8 v4. 最外围之周长为何?( X( a; U/ p9 v" L/ N
        a. 608.6058     b.608.6508      c.608.6805

评分

参与人数 1三维币 +10 收起 理由
★新手★ + 10 提供作图练习!

查看全部评分

发表于 2007-7-23 19:47:36 | 显示全部楼层 来自: 中国广东韶关

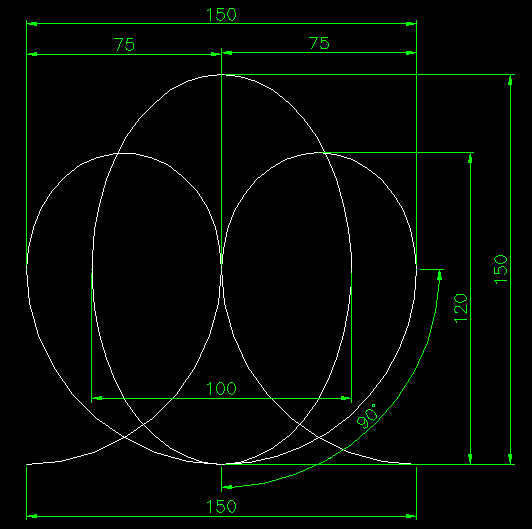

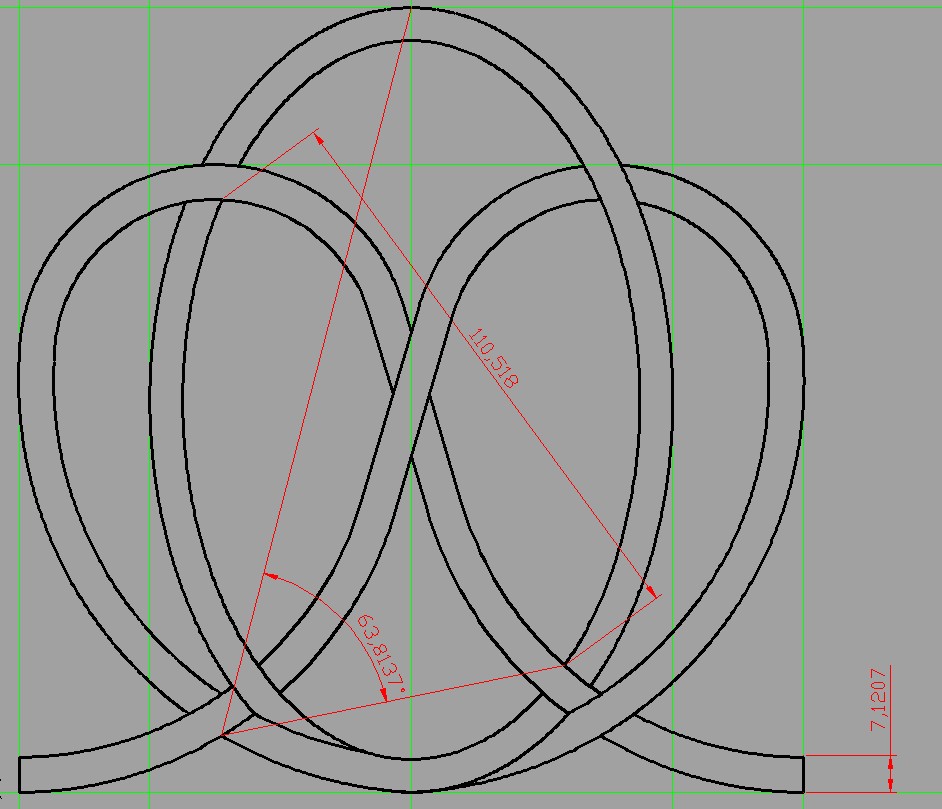

画了一个,见下图,与答案不同,原因不明。
' y0 b2 A9 `+ O+ T$ f  ?* I说明:蓝色是圆弧,其余是椭圆弧。/ _2 x7 j) P" R  T% H4 [. k

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 虽没有作对!但参与有奖!

查看全部评分

发表于 2007-7-23 20:26:37 | 显示全部楼层 来自: 中国江苏南通
楼上的画得与楼主的图形状都相差很远,主要原因还约束条件缺乏。
发表于 2007-7-24 10:03:50 | 显示全部楼层 来自: 中国浙江杭州
原帖由 ferris 于 2007-7-23 20:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) P6 N3 I. C6 V/ ]0 W楼上的画得与楼主的图形状都相差很远,主要原因还约束条件缺乏。

0 e/ ~3 e! m" l+ B7 [
7 p4 t: t0 Z" ~说约束条件缺乏,为时尚早,可能条件不缺,但表达有问题,有的条件摸棱两可
( W2 ~% j: v  A7 U& F: J比如90度角,看左边没有到75边界线,但是看右边又好象是到了75边界!这样的条件是确定不下来!
发表于 2007-7-24 12:55:54 | 显示全部楼层 来自: 中国广东韶关
仍然达不到答案要求,期待正确解法. N2 h: s3 _! I1 m1 C6 Z. o

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 虽没有作对!但参与有奖!

查看全部评分

发表于 2007-7-24 15:16:28 | 显示全部楼层 来自: 中国浙江杭州
完成一个,但是和正确答案对不上,呵呵  O" L8 K4 ^) p9 h2 P- S- x& A

/ O) S2 ?% `% B: h% c6 K& K" r另外想和楼主说的是,既然这么多人可以画出来,但是结果不对,这就说明不是方法不会的问题,而是题中约束条件的问题了!4 D( [) Q& ]; z. x' a, j! {- `
; T2 s; t4 F# h7 B& A
[ 本帖最后由 nyh2000 于 2007-7-24 15:37 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 虽没有作对!但参与有奖!

查看全部评分

发表于 2007-7-25 17:47:04 | 显示全部楼层 来自: 中国广东东莞
只画出来这些,没看到内圆的条件,所以没画。

评分

参与人数 1三维币 +3 收起 理由
★新手★ + 3 积极用脑!

查看全部评分

发表于 2007-7-26 12:43:45 | 显示全部楼层 来自: LAN
有很小的偏差,应该是对的了。& D  I0 g% P6 W9 C# K" d
但我感觉这道题还是有问题。就是90度圆弧与R为37.5的圆的相接问题,这里的相接不是相切,是在相象点相接,实际上90度圆弧已经超出了尺寸75的边界。

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 虽没有作对!但参与有奖!

查看全部评分

发表于 2007-7-27 10:48:37 | 显示全部楼层 来自: 中国江苏扬州
这些圆弧跟园的圆心是一个吗?. G, j* o( Y1 D
如何确定出来的?
7 S8 z' H" s# }. R感觉这个题还是没什么头绪) |. M1 Q5 |: j0 ?1 I$ d
要么就是自己水平还太低
发表于 2007-7-27 22:53:36 | 显示全部楼层 来自: 中国台湾
ferris 大大8 k6 y  f. h/ L' ?! P
我做出來也和你一樣都差0.0001就是不知道哪裡不對原來有大大和我做的答案是一樣的
( N- e7 f# W3 K' \0 ~) W7 C- q本來還一直不敢貼出來,明天再補貼上來
发表于 2007-7-28 10:43:29 | 显示全部楼层 来自: 中国江苏镇江
个人认为本题是应当受到质疑的!
* x5 |3 P) b& H7 @" b想想如果没有参考的答案;我看楼主这样的高手也不见得就一步作出!0 ]0 |' D4 t. h! L: J

. x5 [$ m# g1 d) ^" {! G! G所以出题要严谨,不能拿答案来套题吧
9 v# F/ ~" c' k5 |7 \$ j在其它论坛也看过Joseflin先生的题目,不可否认是位出题高手,各大论坛都在出,而且是反复地出。但有些题目是值得商榷的!
) ^5 v7 T! t/ g$ h! V
7 I( u+ [5 ~1 C) g: _# B一直怀疑CAD仅靠做做这些题就能成为设计高手了?
) Q& @: m. U. i4 |4 i6 ?! F! H) U申明:
$ ^) E2 C# T( r# u不存在打击出题人的积极性问题,请勿拍砖!
3 }( p$ m7 S+ K) s& g* J7 K相反练习有好处,增加了CAD使用的熟练程度!但一味地做题就不敢恭维了。
 楼主| 发表于 2007-7-28 20:54:03 | 显示全部楼层 来自: 中国上海
CAD技术论坛不是为某一个人、某一类人、某一种人开的,而是为绝大部分为了学习、熟悉、掌握CAD技术而开的。
  r+ B, n% l2 z+ u* \6 C( L* I      CAD技术是多方面的,当然应该包括CAD熟练运用、绘制这一方面。在当今社会中,试想如果连CAD都不能熟练运用的话,能成为一个设计师吗?
0 {* G8 x2 i- X6 B4 Q' U  s! E      话说回来,既然CAD论坛是为绝大部分为了学习、熟悉、掌握CAD技术而开的,这其中肯定水平有高有低,我出题的宗旨,就是想通过练习,多做习题,使刚入门的及广大的新手们尽快地提高CAD使用的熟练程度。我的宗旨并不希望得到谁的恭维。  g* P7 f8 ^6 P% N& _" S" _; M; ^
      当然,来本论坛的也不乏高手,完全可以对本系列练习题不屑一顾,更用不着一味地参与做题,以免浪费宝贵的时光。
6 N  j6 K3 y1 ^3 `) M) \7 f      对一直支持、关注、参与本练习题的朋友,我还是表示衷心的感谢!
3 D2 C$ J# b/ n3 N0 @$ H# ]/ C6 X. ^      本人也是利用业余时间来参加论坛活动的,因此免不了在出题中有某些欠缺(毕竟我也不是专业的CAD教师),请大家多多包涵。* r2 G% q. d- {! G  `) D) ?7 `

) T3 w2 S; `* t7 W[ 本帖最后由 shaonx 于 2007-7-28 21:00 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 感谢支持论坛!请不必介意哦!

查看全部评分

 楼主| 发表于 2007-7-28 21:05:34 | 显示全部楼层 来自: 中国上海
本练习题的答案、解题及动画解题已经发表,见:
0 z/ W1 R# G( d- R3 H; b$ s# ]http://www.3dportal.cn/discuz/vi ... &extra=page%3D1
- v- F4 }: B% W4 R+ J6 A' T( u3 ~( F* N9 G# j
由于本题存在一定的争议,因此我将解题做得很详细,如还有什么疑问,还是可以在解题贴的后面继续提出,尽我所能给大家解答。
发表于 2008-7-4 14:17:57 | 显示全部楼层 来自: 中国甘肃张掖

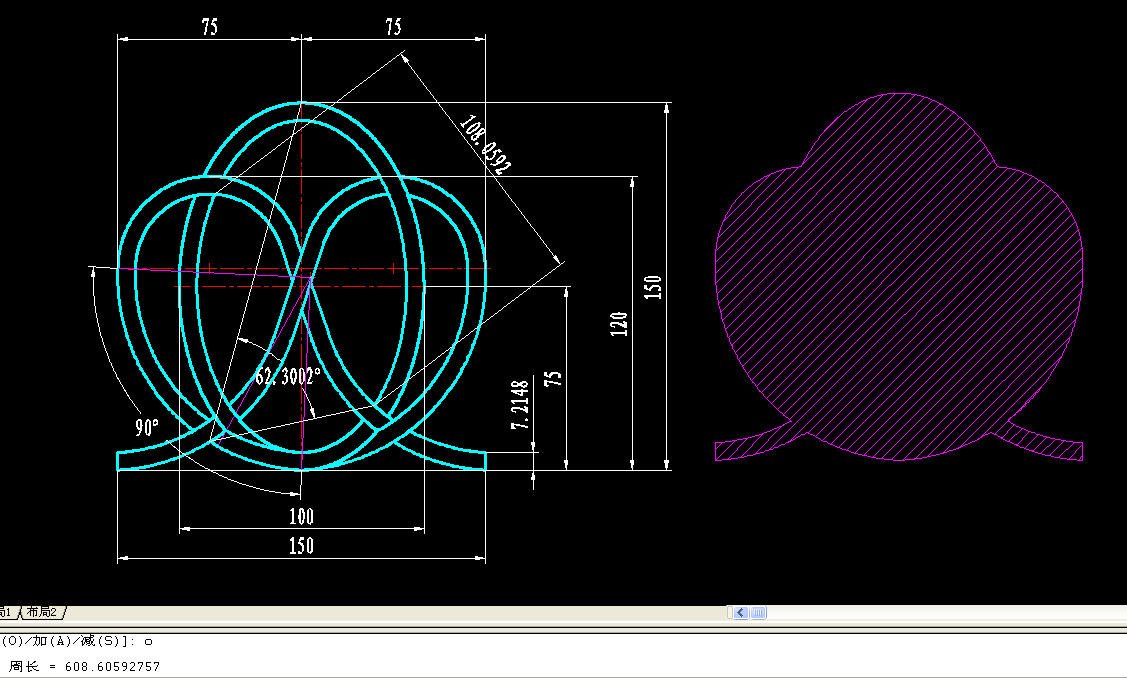

后附DWG中有三种做法,我的帖图是学习后做的。我想请教SHAONX楼主AutoCAD中椭圆能炸开吗?椭圆用偏移命令做出后偏移距离相等吗?

进阶级练习题30答案.dwg

89.11 KB, 阅读权限: 55, 下载次数: 3

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

发表于 2008-7-28 11:01:23 | 显示全部楼层 来自: 中国浙江台州

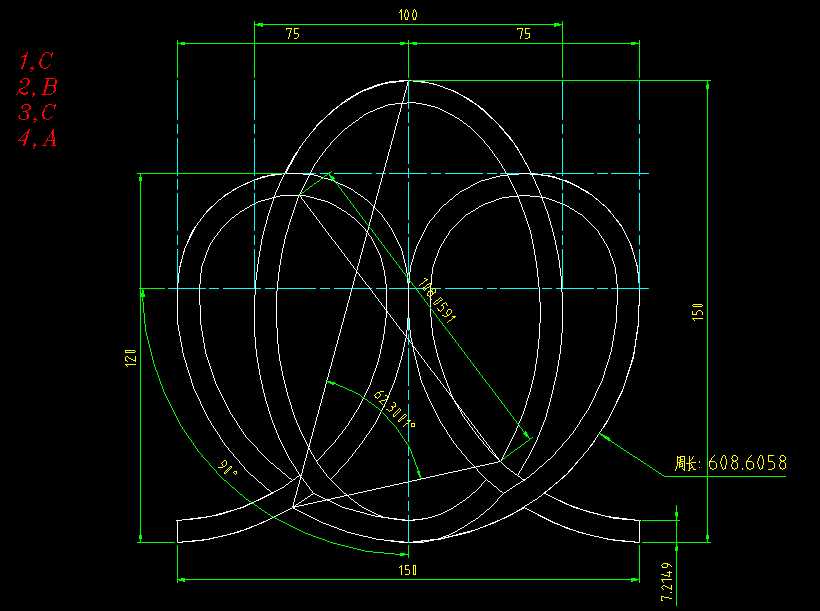

C B C A 3 [, K; ]8 j. L0 q3 q
做的好郁闷

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

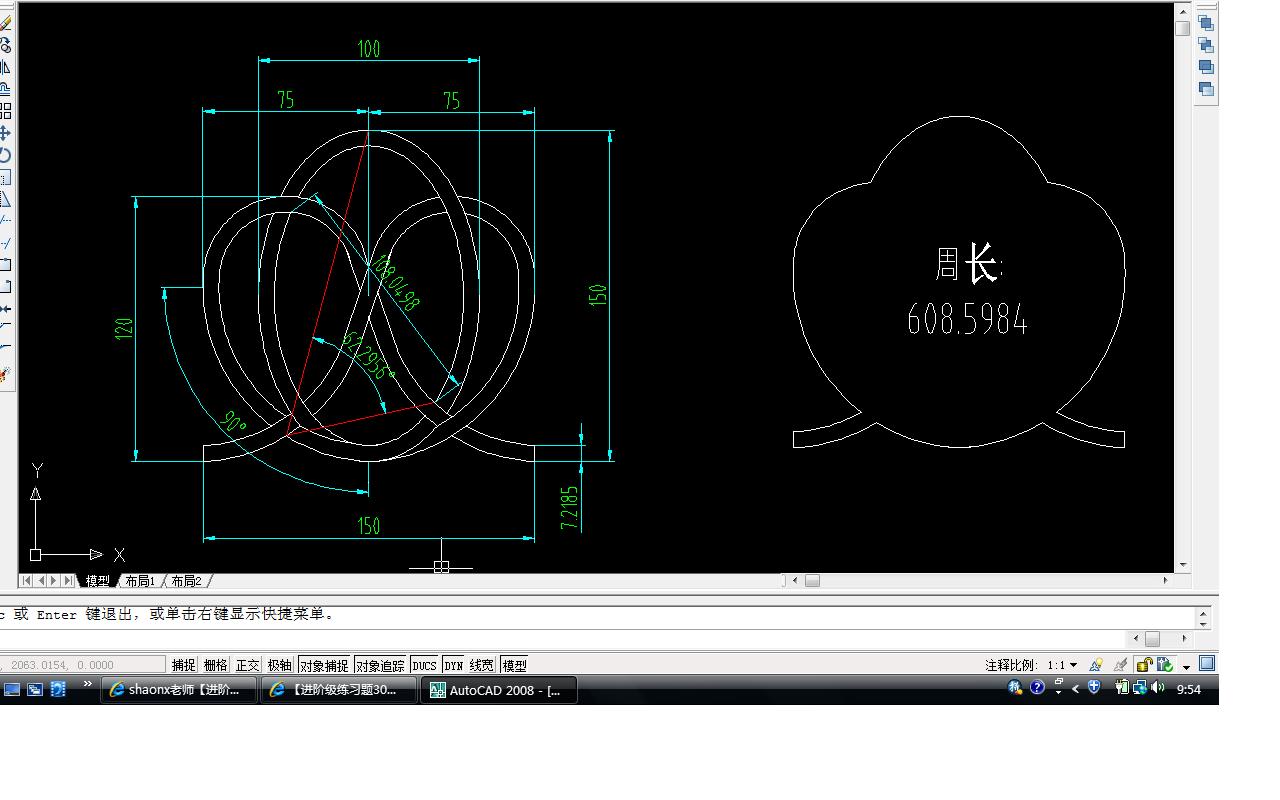

发表于 2008-11-16 09:58:17 | 显示全部楼层 来自: 中国江苏苏州
圆弧偏置做不好,答案不一样,重在参与。

评分

参与人数 1三维币 +4 收起 理由
2005llnn + 4 鼓励

查看全部评分

发表于 2008-12-6 11:28:21 | 显示全部楼层 来自: 中国辽宁沈阳
交作业了9 C5 Q* q) {* l' S7 x0 ]2 ^; m2 W
请多指教

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

发表于 2008-12-11 20:16:05 | 显示全部楼层 来自: 中国河北唐山
完成了,交作业.

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

发表于 2008-12-13 09:33:15 | 显示全部楼层 来自: 中国辽宁沈阳
发表于 2008-12-13 12:57:14 | 显示全部楼层 来自: 中国江苏南京

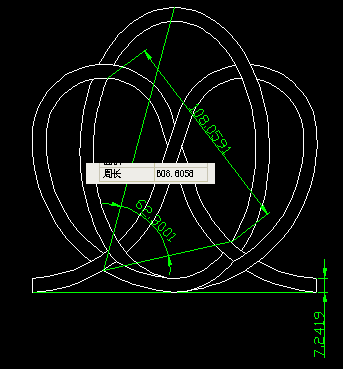

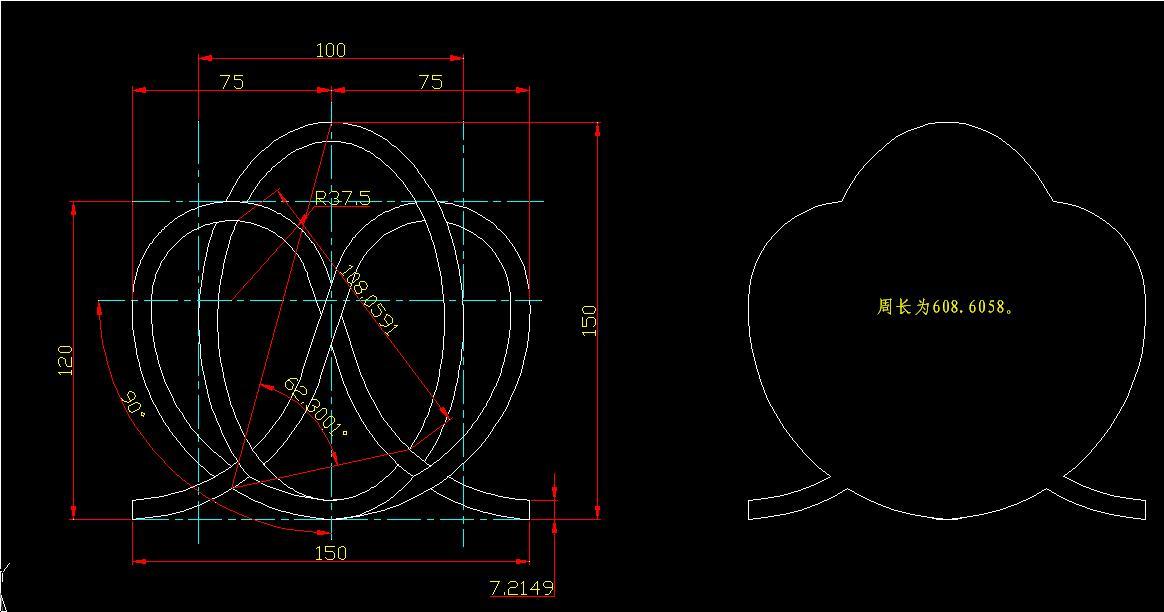

练习完毕,发截屏。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

发表于 2008-12-18 10:59:55 | 显示全部楼层 来自: 中国辽宁沈阳
发表于 2009-8-12 10:49:38 | 显示全部楼层 来自: 中国四川成都
第30题答案提交:始终差0.0001,原因不明?

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

发表于 2009-8-12 22:00:59 | 显示全部楼层 来自: 中国山东东营

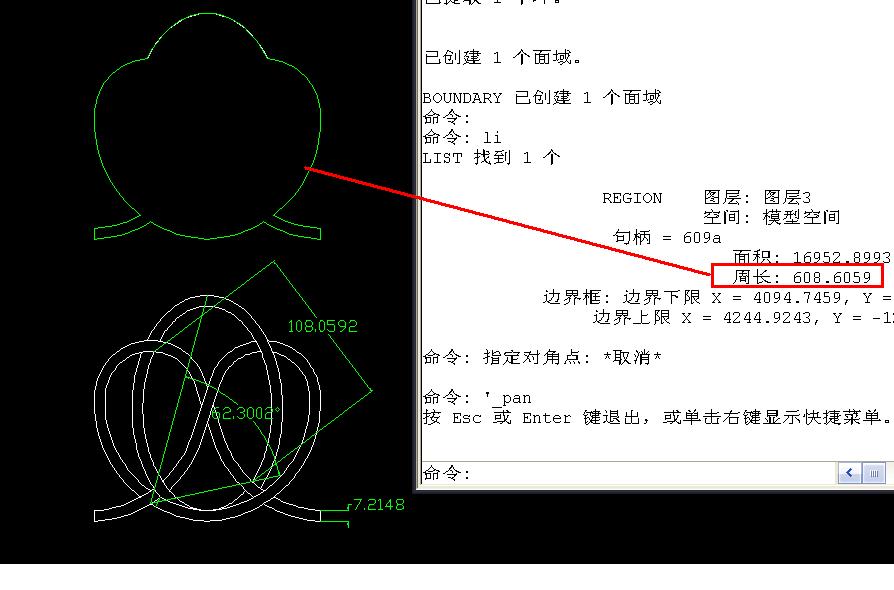

终于做出来了,有点误差

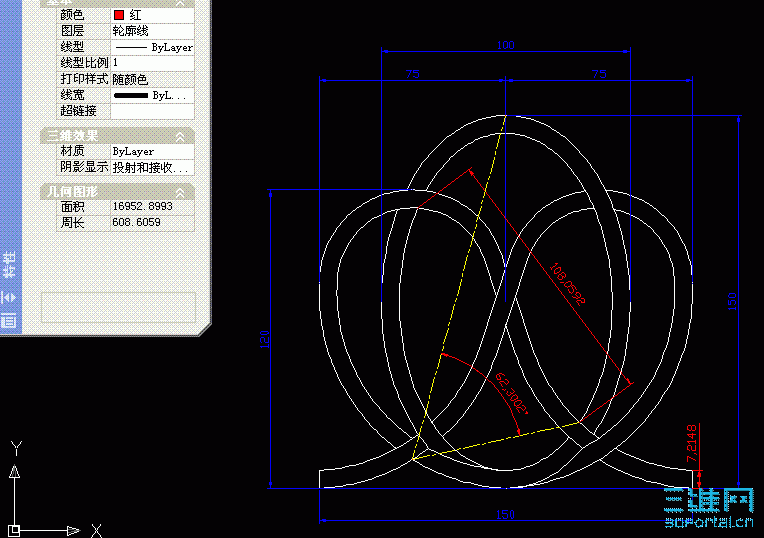

- H( S6 D, s1 ?' x' j" u 030.GIF

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

发表于 2009-8-31 13:30:19 | 显示全部楼层 来自: 中国福建莆田

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分

发表于 2009-9-20 18:03:37 | 显示全部楼层 来自: 中国湖北荆州

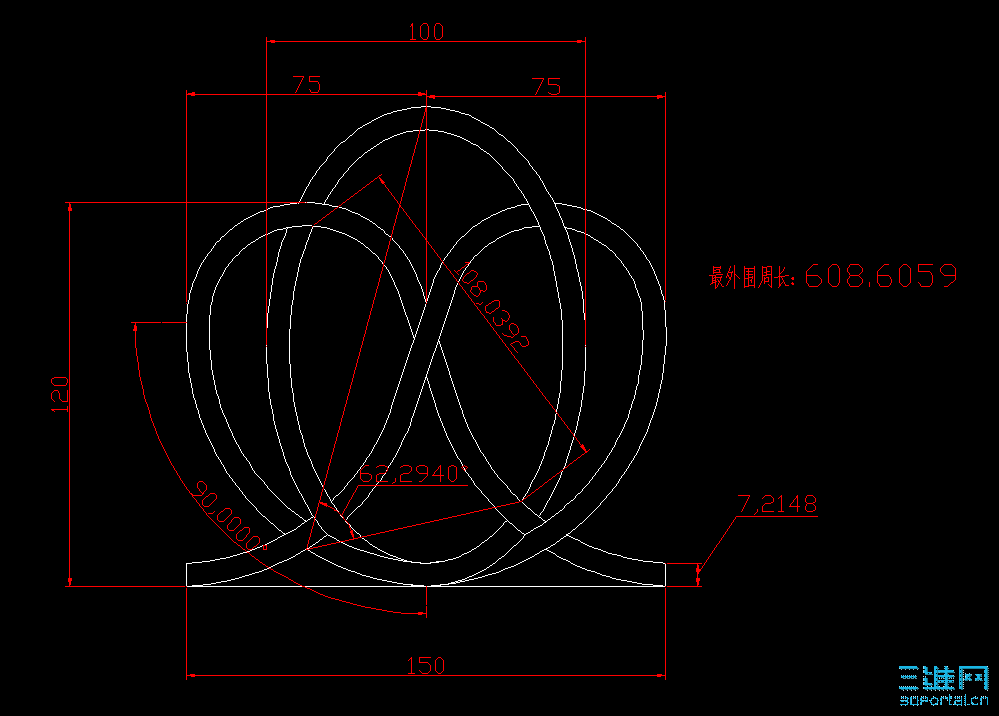

做了好几次总是差一点。这个应该对了。
作业 30.png

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 参与鼓励

查看全部评分
