[已解决] 新人请教:注释比例是什么意思?

[复制链接]
发表于 2007-6-27 11:28:41 | 显示全部楼层 |阅读模式 来自: 中国安徽铜陵

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

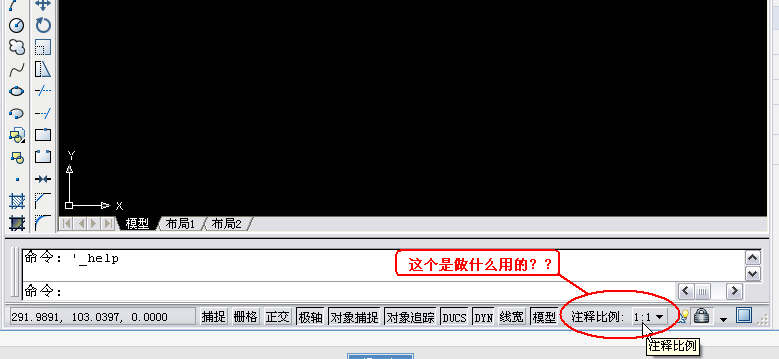

注释比例是什么意思?如图:
发表于 2007-6-27 11:52:52 | 显示全部楼层 来自: 中国广东惠州
设置注释比例 . R5 p* e# {# W
注释比例是一项与模型空间、布局视口和模型视图一同保存的设置。
# k/ w  j# {1 x; k5 N创建注释性对象后,它们将根据当前注释比例设置进行缩放并自动以正确的大小显示。 4 d' S, X. r7 Q2 [- C2 G5 t
将注释性对象添加到模型中之前,请将注释比例设置为与您希望从中显示这些对象的视口的比例相同。注释比例将自动以正确的大小显示模型中的对象。  b! |0 o' d  z2 K% o5 F* w" D

/ [# L* u6 k" N( z3 h
; C1 Y; P+ v" ^6 V应该是2008的新功能吧
) O2 a$ [& e7 F$ ^
+ [$ J+ Q+ m7 L5 {' k: z( |* N+ f1 P& z
0 x6 D1 Y2 }7 O+ t其他CAD2008新功能介绍(部分) & V" x- j6 E/ O9 ~6 c' [
1
、自动缩放注释
* w) c% c/ y( b3 T) M* B
现在可以在各个布局视口和模型空间中自动缩放注释。 8 |6 j% _" f4 h* f+ }2 M3 R) G, C
通常用于注释图形的对象有一个称为注释性的特性。使用这一特性,可以使缩放注释的过程自动化,从而使注释在图纸上以正确的大小打印。
& x* U) x3 r2 ^4 i4 r+ [
通常按图纸大小定义注释性对象。为布局视口和模型空间设置的注释比例将确定这些空间中注释性对象的大小。' n0 K; `" Y- d7 E) u" {
- ]6 F! m5 `% i. I8 C' U: e0 Y
3、创建注释性对象
4 \! ~5 W5 U$ @! g: E可以为以下常用于注释图形的对象打开注释性特性: , ?+ T5 b2 _: i8 A( l/ i2 s
文字
* i; d( G% |  W* Z) q
多行文字
! r& ]1 x5 i* m' A
标注
$ k* s( D* Q7 Y' @; [& Z
图案填充
6 g& Q9 `' A8 \$ D- S
公差 ' H9 ?, W8 Y9 c4 H3 d1 c! e6 \" z( A
多重引线 ; w! F4 u: F# e# t
引线
1 _& p7 s: g4 G8 M( G5 ^. F; o

6 z" v% H+ f6 i: L0 D
属性
! |$ \$ G: ]/ m0 W7 Z% }) N/ Q4 s+ }! M$ }
如果注释性特性处于打开状态(设置为
8 F1 O2 B) c. V& l. y1 O
),则这些对象称为注释性对象。 6 ?* r( e; `) G8 g5 ?/ Z. e
许多用于创建这些对象的对话框现在都有注释性复选框,可以从中指定以使对象是注释性的。 ! ]6 N8 ]; M8 D0 A  a& c
通过在特性选项板上更改注释性特性,还可以将现有对象更改为注释性的。
! H) N8 J& d3 Y8 ]7 M3 e9 s9 B: D
将鼠标悬停在图形中的注释性对象上时,注释性对象将显示一个专用的图标。: Q. ~( a& o0 g$ c
1 t9 i' z/ C; {, E
4、使用注释性样式
% P/ ~, b" m- `0 w# t0 M
通过使用注释性样式,可以使用最少的步骤注释图形。 # Z& Q. ^. |! Q, ^0 s& {0 C
注释性文字样式、注释性标注样式和注释性多重引线样式均可创建注释性对象。
) v. B1 H  ~) P) e, J
用于定义这些对象的对话框均包含注释性复选框,从中可以将这些样式指定为是注释性的 + R9 R. H# E- _7 ^7 [* s% L
在对话框和特性选项板中,注释性样式会在其名称前面显示一个专用的图标。
* r3 L8 S3 l' @$ m; P, y
5 r+ \' Y, R' }. c后续见4楼* N: v8 D8 Q' z, m

. x& U6 V+ C) t* b( X
6 S5 B, V. r7 ^! N! O2 b# Z4 l- K5 q  v' g% O
[ 本帖最后由 flytao 于 2007-6-27 12:00 编辑 ]
发表于 2007-6-27 11:57:29 | 显示全部楼层 来自: 中国江苏镇江
原帖由 wyn1201 于 2007-6-27 11:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif" a% W/ a6 z% L2 \  G
注释比例是什么意思?如图:
2 x: r- i, p6 u
+ G. |. @( i4 t0 Y8 z

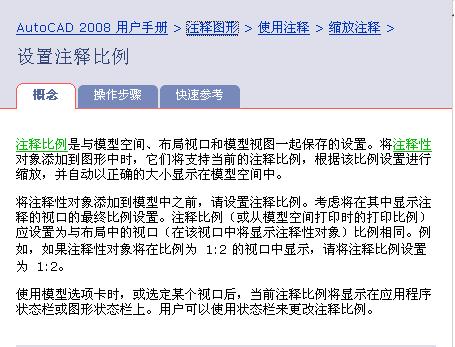

看帮助
发表于 2007-6-27 12:00:30 | 显示全部楼层 来自: 中国广东惠州
5使用注释性块 ( i! Y# |4 L7 A, F8 x
使用注释性块和注释性属性,可以将多个对象合并为可用于注释图形的单个对象。 0 W3 F& \7 w7 m' u* Z
例如,如果要使用几何对象来注释图形,可以将这些对象合并为一个注释性块定义。
: h% R/ ~2 j+ D: k: B也可以为非注释性块创建注释性属性。   T! Z6 G+ K1 t* ]3 L6 c" }% U- U- _. ^
如果希望块中的几何体按视口的比例在图纸上显示,但属性文字按为该属性定义的图纸高度显示,可以使用此选项9 M- W- g  Z7 l  @
9 @$ n- c. G! h3 A
6显示注释性对象 3 g5 s& Q3 i8 {
使用图形状态栏或应用程序状态栏上的“注释可见性”按钮,可以设置注释性对象的显示。
* q" j+ p& C7 k* h+ j: `7 q6 E可以显示所有注释性对象或仅显示支持当前注释比例的注释性对象。
3 I: X, x5 r4 ?2 O这将减少对使用多个图层来管理模型空间和布局视口中注释的可见性的需要。6 o1 i" _. E1 X6 I
: f# A) F! k; x7 z- h3 `) ]
7添加和修改比例图示
) ?  h2 d8 h1 o6 F3 g在图形中创建一个注释性对象后,它支持一个注释比例:即创建该对象时的当前注释比例。 / n7 s, H  I  y; V5 \
可以更新该对象以支持其他注释比例。 . O" I& e; J( X1 ]$ z/ N1 ?
如果已在应用程序状态栏或图形状态栏上更改了注释比例,则可以在图形中选择对象,然后通过依次单击“修改”>“注释性对象比例”>“添加当前比例”来更新对象以使其支持当前比例。 3 d5 f7 w  m1 e5 Z0 n, I
请注意该对象现在如何以当前比例显示。该对象现在支持两个比例。 , |* Q' @8 z8 C
根据注释性对象所支持的注释比例,该对象将显示不同的比例图示。例如,如果一个注释性标注支持两个注释比例,则它有两个比例图示。
8 T2 L& b' `1 F5 d$ b当选择支持多个比例的对象时,支持当前比例的比例图示将亮显。该对象的其他比例图示将以暗显状态显示。
; j2 m# X  r$ {: b" n可以使用夹点修改注释性对象的各个比例图示。 / W. U/ R8 M+ U  U0 o4 L# B
这样用户即可修改同一对象的各个比例图示的位置。
- g4 m' d2 b1 H( ~& ~% s例如,您可能希望同一文字在两个不同视口中的不同位置显示。
4 F, T' G: |: r设置要修改的比例图示的注释比例。然后使用夹点修改比例图示。
* I) D6 E: W% P7 x
8 v: P- Q- o( q/ x' r8设置注释的方向 1 Y9 l2 D8 k8 T! J# H. n" s$ {' L
可以设置注释性块和文字,从而使其方向与布局的方向相匹配。
8 z8 }# I$ S* D  V1 s. v4 L默认情况下,注释性图案填充的方向与布局的方向相匹配。
( {1 |1 Z( U$ b$ }: X0 v2 C' ?3 j2 u即使布局视口中的视图被扭曲或者是非平面,这些对象在布局视口中的方向仍将与该布局的方向相匹配。
+ U2 r  h! B1 O- p2 o  H! Y可以通过“特性”选项板或者通过“块定义”对话框或“样式”对话框设置块和文字的方向。
$ w- ~2 G0 v4 ~" M  }6 v& H4 C5 ]- N# I, s. \7 {6 Q1 P* C1 K
; m2 g/ Z/ Z. h; `1 u. a
9一般标注增强功能
) s, C) _2 ]) Q( V+ g, ?0 ~0 c已添加若干一般标注增强功能,包括公差对齐选项、角度标注的象限支持和半径标注的圆弧延伸线。
& A+ B" l. v( I9 @标注公差对齐 - 可以使用运算符或小数分隔符对齐堆叠公差。公差对齐是标注样式的一部分,也可以为标注单独设置公差对齐。
  ?$ }; Q/ X4 ]1 @4 `* q) P9 C/ r; }1 A: M
角度标注文字 - 可以控制位于被测角外部的角度标注文字的位置。如果在某个角的外部指定了文字,将创建延伸至该标注文字的延伸标注圆弧。 0 H5 Y5 J1 {& x( n+ h
% G0 Y5 m3 G) D0 K- k
半径标注的圆弧延伸线选项 - 可以使用圆弧延伸线指定半径、直径和折弯半径标注的文字位置。- f9 u: I' R8 M

" L. g, I" ]$ f  Y10创建检验标注 % C! p2 p# W& E7 u
可以将检验标注添加到现有的标注对象中。例如,对于为工业机器而制造的部件,可以向标注中添加检验标注,以指示对该部件的关键标注或公差值进行检查的频率,以确保该部件达到或超过所有质量保证要求。4 i/ x) {& ]% ]" f& v
% O1 S, @/ K, b# f

* G/ F- U# U6 v! \. h: b' C楼主:若问题已经解决,请把主题由求助改为已解决,谢谢
* ?; x- P% f" @( _5 e- x3 w6 T/ K7 v' o  M, O0 a
[ 本帖最后由 flytao 于 2007-6-27 12:42 编辑 ]
发表于 2007-6-27 12:29:24 | 显示全部楼层 来自: 中国甘肃兰州
学习了 其实就是图纸比例吧
 楼主| 发表于 2007-6-27 12:35:29 | 显示全部楼层 来自: 中国安徽铜陵
谢谢各位,回头慢慢消化
