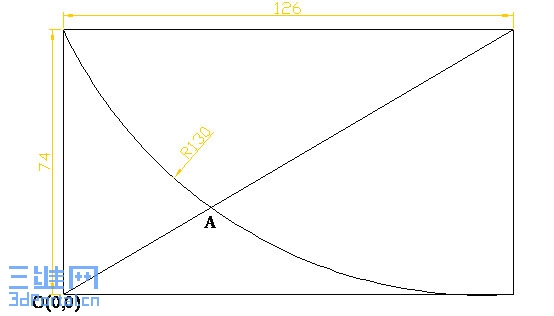

将长度精度设置为小数点后三位，绘制以下图形，则A点坐标为：
/ J0 ?' }  D5 s  ]% Y( P; Z7 G. p8 ^  y7 S$ x3 n- i. h
A、（44.379，34.302）: C8 O" i9 b+ P1 x- v, b
B、（51.379，44.302）5 v) p" |' H( ~) t5 s( x
C、（41.379，24.302）- ?6 k% I1 Q  C5 w
D、（31.379，22.302）5 `* m  d; B" L6 w) \
. E% ~9 |  ]4 @; W8 k! _- ]" `/ s
[ 本帖最后由 blackbird 于 2007-3-22 12:37 编辑 ]
回复

举报

zbin1978
 楼主| 发表于 2007-3-21 14:34:49 | 显示全部楼层 来自： 中国吉林长春

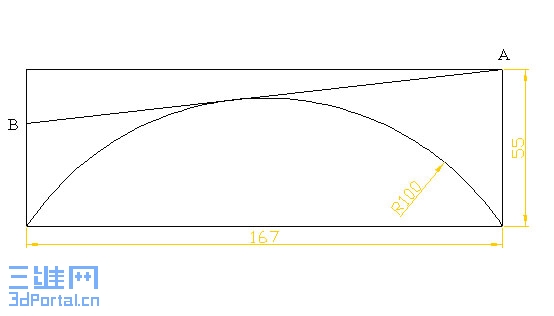

绘图题02

将长度精度设置为小数点后三位，绘制以下图形，则AB长度为：
! d7 f& W* Q* {6 G& R- v2 s9 l% A
& z" w& ^& y  X' Z  T; W$ jA、168.0547 g! p! z7 F1 \! X: g1 b. Z
B、157.054
6 @1 K& c8 p2 _  E5 sC、208.054% I2 c& v  z% K3 a% G1 r
D、149.054$ S( _2 n# U2 l( Q
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:36:14 | 显示全部楼层 来自： 中国吉林长春

绘图题03

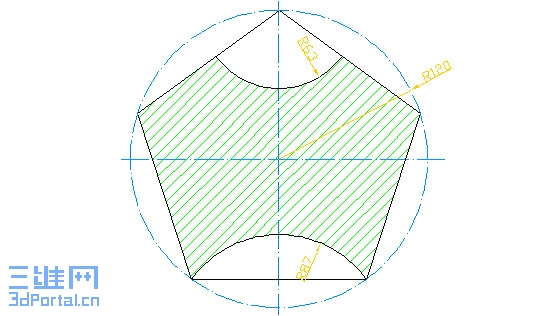

将长度精度设置为小数点后三位，绘制以下图形，面积、周长为:
9 v4 s# |7 |! H) Y; s
. z) i9 u8 m! c6 YA、26944.864， 741.528# p/ D2 K: S  f+ ?  |* g# y0 e! ?
B、26842.864， 732.528
, D( E3 w7 k9 Y6 cC、26933.864， 721.5284 L% S# Y+ y0 R
D、2478.864，  711.528
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:37:18 | 显示全部楼层 来自： 中国吉林长春

绘图题04

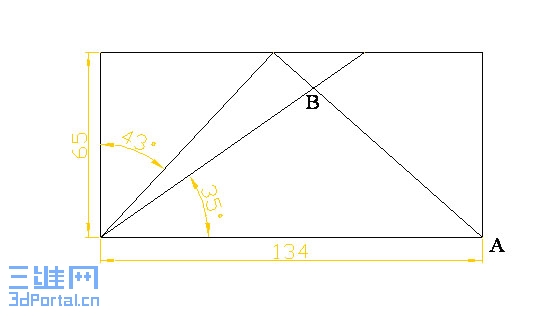

将长度和角度精度设置为小数点后三位，绘制以下图形，则AB长为：; f" X: x- [6 o# T
3 ?& G4 N8 L4 m8 N8 P) J: T( ]0 T
A、87.033
) ]0 F; T+ O9 Q6 a9 E2 I) NB、79.033
# b5 E' y. {+ ~1 b9 d6 p9 GC、71.033
* q) L' X( P- [* lD、92.033
! d" `% r& @4 h
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:38:23 | 显示全部楼层 来自： 中国吉林长春

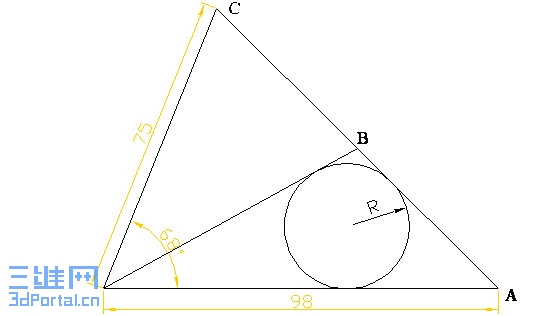

绘图题05

将长度和角度精度设置为小数点后三位，绘制以下图形，B点为边AC的中点，求内切圆半径R:
5 y" _/ _! ^- G! d! r
' u) W- }/ Q& s. TA、15.538
9 y8 O! A9 Q0 ]1 v) a; x3 HB、17.838! n# x- K+ I3 x1 f- K6 K
C、16.789
  e" R6 M" ^! A5 A! y" l6 mD、19.478
9 N1 P0 w5 g6 X
回复 支持 反对

举报

zmf133
发表于 2007-3-21 14:38:35 | 显示全部楼层 来自： 中国浙江杭州

？？？？？？？？？？

怎么没有看明白呢？你的图面上怎么没有C、D两点呢？
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:40:03 | 显示全部楼层 来自： 中国吉林长春

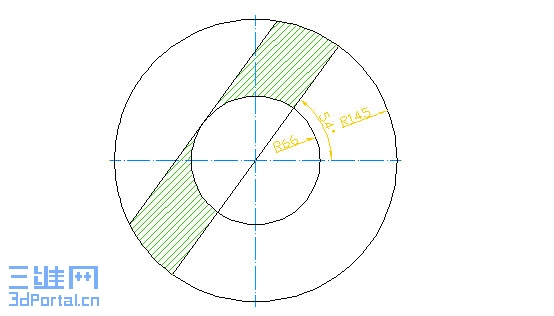

绘图题06

将长度和角度精度设置为小数点后三位，绘制以下图形，阴影面积、周长:: y% J( i% ~$ a- T$ @
9 u$ l6 Y: R% Y% {. q  S( P4 f7 B
A、11744.468， 766.6068 v9 e4 G. h$ A) _4 u- f8 Q
B、12814.468， 660.606
2 N: l5 y3 M3 N8 K. l- vC、11688.468， 756.606) C# R0 W1 E! U1 G: J
D、11614.468， 760.6065 M% k6 B# m; G8 p# Z
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:41:18 | 显示全部楼层 来自： 中国吉林长春

绘图题07

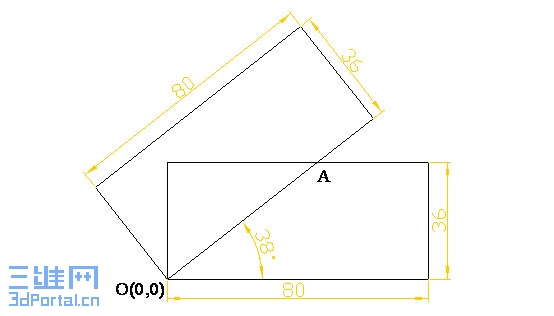

将长度和角度精度设置为小数点后三位，绘制以下图形，点A坐标为：' G7 w; q4 B+ [( x- ~

/ I, ^8 r5 q5 a" g4 pA、（41.078，30.000）; a  b' Y( s" C6 D! u5 o
B、（50.078，40.472）
2 C. {! \9 w% {7 R3 K& P) u" xC、（46.078，36.000）
/ I% u# Z# \8 R6 s' |7 }D、（56.078，47.048）/ w9 M0 |6 C* u
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:42:44 | 显示全部楼层 来自： 中国吉林长春

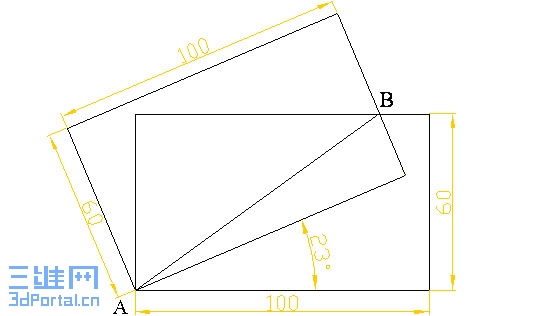

绘图题08

将长度和角度精度设置为小数点后三位，绘制以下图形，AB长度为：
# ?: q* N6 _9 ]: r1 c3 f4 C/ e7 m 8 E+ T- \9 X, a& J, @
A、127.552
1 |8 m  R7 C9 ?8 u+ o: bB、102.552
3 W4 i5 c3 H! w, ?5 T6 MC、115.552
  t: p& e5 w  x! Y9 M, CD、207.552
4 I/ K) W( {! j, K. L/ ]7 e; E- L& {- Y7 ?* O/ F
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:44:21 | 显示全部楼层 来自： 中国吉林长春

绘图题09

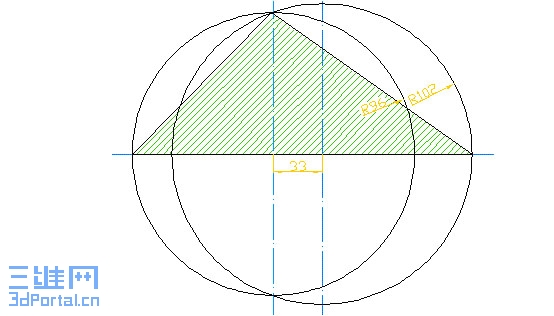

将长度精度设置为小数点后三位，绘制以下图形，阴影面积、周长为：5 `: _8 ]9 q2 |+ M; a' w+ ~
. S, J3 [+ I9 M/ c0 N' A

- A5 x% Q9 V% {. j- \; o
) F( u0 q" U5 |) L! t$ R% u5 w3 BA、11387.646，554.571
. i2 u6 d) }* N( |B、12686.646，632.571" j* k: N  S0 t2 W  j9 p
C、11086.646，532.571; O. w. H( d. v( u
D、11458.646，547.572
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:45:55 | 显示全部楼层 来自： 中国吉林长春

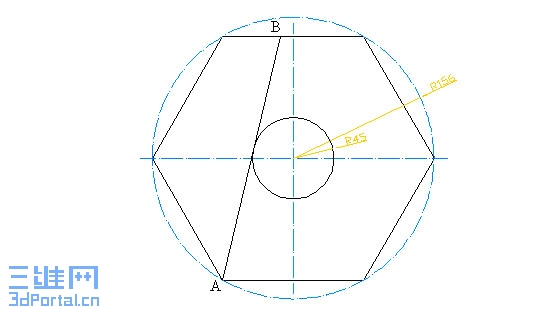

绘图题10

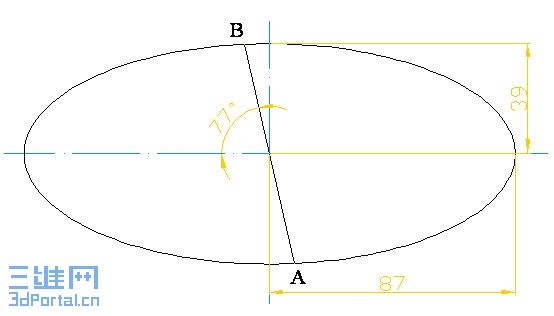

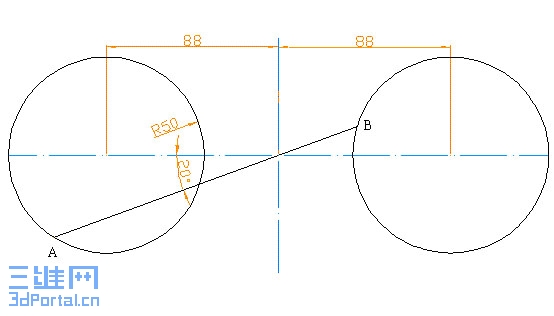

将长度精度设置为小数点后三位，绘制以下图形，AB长度为：
9 @( D# E9 X; ] & t0 X2 v$ R5 G0 F) Y. l$ ?
7 W+ V. ~2 r# k  d/ D) i3 l
0 m9 s' x. \& Q
A、49.626
. r! B  d, ^' q" G! @3 Q/ CB、59.626+ N. w. v6 @: Q/ H2 Y+ F
C、79.6269 h6 a# V5 r3 n& ~  Q/ F
D、99.626
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:47:24 | 显示全部楼层 来自： 中国吉林长春

绘图题11

将长度精度设置为小数点后三位，绘制以下图形，AB长度为：
: d. k& |, S/ _% E8 | " t4 b, _9 f! c3 w; y7 {
$ ~0 ]4 c; q( [$ }

5 u& |: m- p' e# \9 C0 ?1 H- \( iA、277.571# v9 M0 j0 N/ K; d
B、271.541& f" l, x0 `$ C& }( H$ S
C、179.571( A# x1 I0 ?7 a; Z
D、247.547
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:48:39 | 显示全部楼层 来自： 中国吉林长春

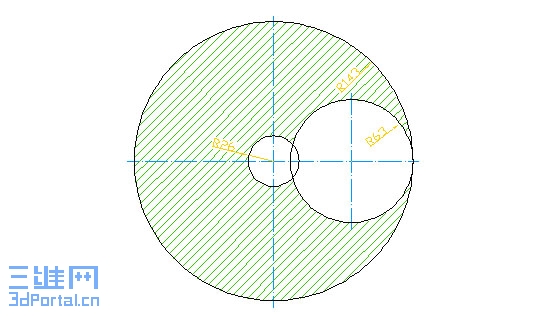

绘图题12

将长度精度设置为小数点后三位，绘制以下图形，阴影面积、周长为：) a: A- w( l3 C- l  Y! {1 X
6 ~$ S* g- s1 p6 f
& o2 q9 l- L6 F8 D  Q0 M; u9 G. t

3 D) m, n; r: v0 k$ uA、49811.727，1784.844
! B& d3 y0 |' _  ~5 d. T1 }$ |1 BB、44862.727，1387.844
( y4 ?4 L) s4 w) ^' N% JC、49861.727，1384.844( q. f& p% [3 i; j$ v2 ?
D、44761.727，1084.844
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:49:53 | 显示全部楼层 来自： 中国吉林长春

绘图题13

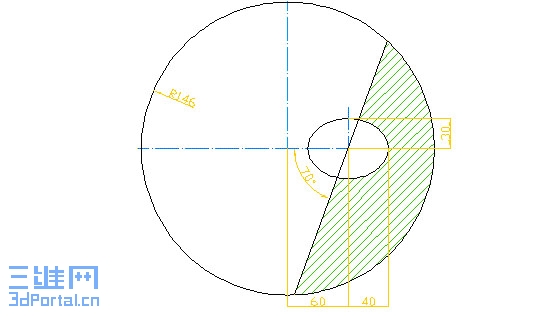

将长度和角度精度设置为小数点后三位，绘制以下图形，阴影面积、周长：1 O$ I4 V1 V: j7 }  k

3 s9 _% w. D( Q/ q4 y( ^ & K+ O. h. J3 S- N
( [1 H# D) t: c
A、15443.605，665.169: ]# i" I! O; p, f, e3 k
B、15553.605，661.169
# N6 X9 j# ]" w  UC、15477.605，761.1696 H( S% u- I$ ]4 s  b4 @; ?" Z
D、15879.605，641.169
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:50:53 | 显示全部楼层 来自： 中国吉林长春

绘图题14

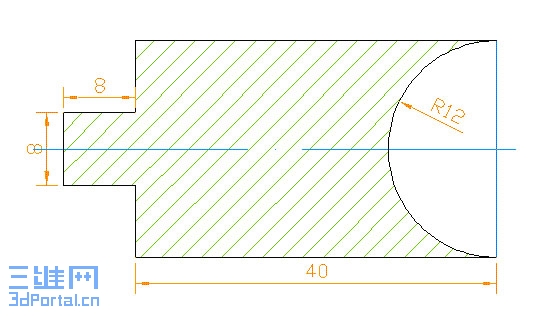

将长度精度设置为小数点后三位，绘制以下图形，阴影面积、周长为：8 z1 y3 C2 `9 q* N4 Z# E2 U
8 q) _9 l( ?9 ?# e" `. u7 Y
% Y! G. N  e* {0 P8 [

/ O9 }/ |  i9 q2 `! eA、777.805，257.699
) z" \6 I! c' f8 E; }0 O/ ^, YB、767.805，147.699' i; C) A/ h7 _) w
C、897.885，257.679
9 ^$ |6 o+ Z: D5 w% `- iD、797.805，157.699
回复 支持 反对

举报

aglow
发表于 2007-3-21 14:51:35 | 显示全部楼层 来自： 中国上海
C、（41.379，24.302）
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:51:47 | 显示全部楼层 来自： 中国吉林长春

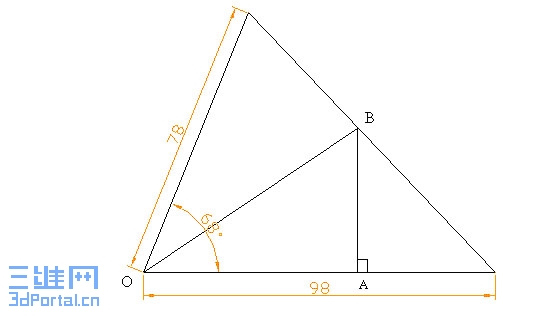

绘图题15

将长度和角度精度设置为小数点后三位，绘制以下图形，OB为角O的等分线，BA为垂线，求AB长度：! t# I. e. H% T2 r$ a8 j
$ S+ S( @. b8 s4 T; R- x+ P" N

0 n- [' W% R/ t& P8 ]+ e, W7 ]* L! E8 H' u7 {% r4 u2 o
A、44.269
: Y, |3 y4 i0 Q: pB、48.269
  M  I+ @3 Q1 WC、40.269
# _& K3 v- f1 C. {) r8 v0 VD、49.269
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:52:51 | 显示全部楼层 来自： 中国吉林长春

绘图题16

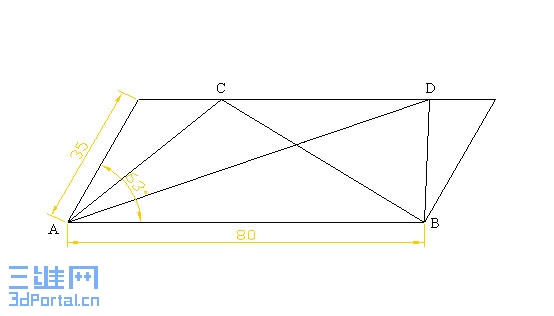

将长度和角度精度设置为小数点后三位，绘制以下图形，AC,AD为平行四边形角A的三等分线，求∠CBD：0 p& c. k  y2 f6 J5 l
! H- i, U, Z- l0 ^4 l5 G% q
0 C2 l, g' Z7 ?8 N: ?: |6 `( F

' ]1 t: m4 E7 M* `A、57.772°
1 K; t4 N6 B6 j# g% {7 b* J. wB、51.773°
( ^: v6 }* n5 K+ m1 h3 o* hC、53.774°
* A6 {2 c; o8 D* i3 {D、47.775°
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:54:15 | 显示全部楼层 来自： 中国吉林长春

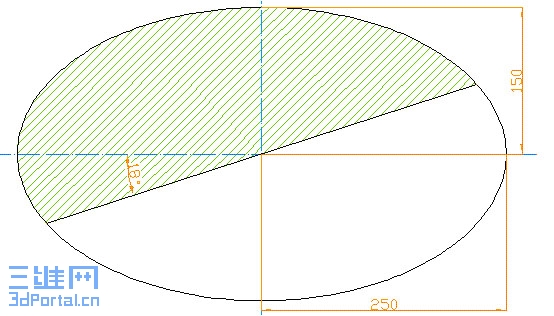

绘图题17

将长度和角度精度设置为小数点后三位，绘制以下图形，阴影面积和周长为：
3 L; h2 S$ k! I& q4 H# h7 T
1 M8 S1 q& _$ g5 |# t" K8 T
* `4 H2 D0 [0 U) [A、58945.862，1174.4721 l& Z2 j5 e% E# c! e
B、58984.862，1107.472
& J$ k3 i( D9 h* `' VC、58904.862，1100.472
0 c+ i0 q7 E- u( q! k3 i" e1 LD、58911.862，1170.472
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:55:06 | 显示全部楼层 来自： 中国吉林长春

绘图题18

将长度和角度精度设置为小数点后三位，绘制以下图形，AB长：$ [5 D( o% o5 u) N0 ?* C0 U
" q' u) L6 t9 M+ Z2 {4 X

6 `6 ]9 x2 ]  _7 b" Z8 NA、160.5869 A9 _! A# P9 T0 S3 z9 V- b
B、155.776, ?: A, N" i* ^# ]) J
C、165.386
- n4 e, T! x3 ^8 W* h: }D、169.356
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 14:58:47 | 显示全部楼层 来自： 中国吉林长春

绘图题19

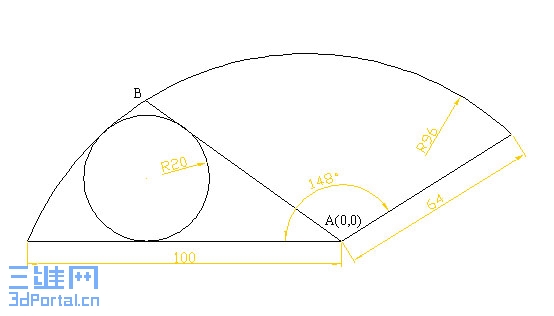

将长度和角度精度设置为小数点后三位，绘制以下图形，B点坐标+ k) R: j6 K4 {2 l2 A. E

) g$ R3 l( f( N0 _
4 b1 _, M/ {- L, {. o3 b5 I. ZA、（-68.421，40.816）2 T; K- d* B' g. g0 l
B、（-62.421，44.816）
4 |) p4 b. \! x) gC、（62.421，-44.816）. P7 c  L  f& H: Y: q1 K
D、（-67.441，-42.516）
回复 支持 反对

举报

zbin1978
 楼主| 发表于 2007-3-21 15:02:15 | 显示全部楼层 来自： 中国吉林长春

绘图题20(终于最后一个了)

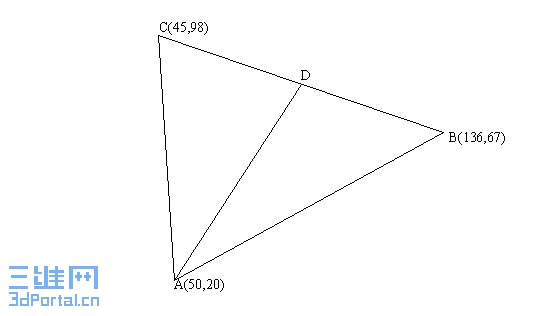

将长度精度设置为小数点后三位，绘制以下图形，中点D点坐标为：  ' S6 E2 m. Y' {& h0 m

; M( m+ N3 ]" `9 |8 y + |' v) n. G4 O, \9 |+ z
A、（90.5，82.5）
$ i1 P, A& L4 FB、（78.5，62.6）
, D/ c, s' t9 }0 I, RC、（99.5，88.7）% ?7 y6 J% J" V& }/ K
D、（94.5，83.8）
回复 支持 反对

举报

aglow
发表于 2007-3-21 15:08:29 | 显示全部楼层 来自： 中国上海
C、26933.864， 721.528
3 A5 I8 Q/ j/ I' v* f* m: k3 c5 [( e+ K( B

7 f$ g- p6 S8 |8 \
1 \( R) l  P/ w0 w; d8 e选择对象:* H6 R, l4 J: a9 a$ o7 ?* Q
% N5 h% V* u+ T( L
----------------    面域   ----------------
7 u: i* b2 T; S% M+ b6 E; k0 N1 G! x3 x& L+ A
面积:                    26933.8638/ l* q4 e* y' Q0 C- p9 j9 l3 ]* P3 P% D
周长:                    721.5278* g  z4 ?( B* Z5 w% D9 v. `5 T- _- P" [
边界框:               X: 60.9494  --  289.2029+ ?' Z4 z- U3 m. p+ f$ s, f
                      Y: 48.3115  --  228.3631
: ^; A* i5 R- n: K' h" X- F质心:                 X: 175.07615 a3 F- F; D$ s: s- N
                      Y: 144.6315/ Q9 f. Q3 S" o0 D9 R
惯性矩:               X: 606684340.4785! t* k% R9 s6 t4 U$ ?- x5 Y
                      Y: 914831781.36628 W* T/ b. L; O; F8 {% g" d6 O
惯性积:              XY: 682006750.9019
' b3 d$ K. L! ~6 B9 ~' l: }旋转半径:             X: 150.0832- i) J" |% u' Y$ f
                      Y: 184.29834 f3 U8 F% @2 ?% F; w. z
主力矩与质心的 X-Y 方向:6 a- P8 J! ?# y! H
                      I: 43274126.7680 沿 [1.0000 0.0000]
& ^7 h2 i( @5 f. D$ z+ v/ L                      J: 89264198.5344 沿 [0.0000 1.0000]
& }' H0 @. [$ e4 N7 T! @0 \; d, ]6 D- j3 o/ z
[ 本帖最后由 aglow 于 2007-3-21 15:16 编辑 ]
回复 支持 反对

举报

iuuuuu
发表于 2007-3-21 15:10:30 | 显示全部楼层 来自： 新加坡
A,B,C,D是选择题的4个答案，与图上的AB无关。
回复 支持 反对

举报

aglow
发表于 2007-3-21 15:22:17 | 显示全部楼层 来自： 中国上海
看来是对的。
1 Q8 e' @! I+ k应该选A吧。
/ E0 U. m5 X! ?& a: h/ i' d& b' c2 N; {2 v
[ 本帖最后由 aglow 于 2007-3-21 15:25 编辑 ]
回复 支持 反对

举报
