中国GB制图标准和日本JIS制图标准有趣的差异，哪个比较好呢

xminsaga · 发表于 2006-12-22 23:13:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

由于工作关系，一直接触日本零件图纸，很早就发现日本图纸和GB图纸有个很明显的差别，就是三视图的对应位置和GB完全相反，我们标准的三视图中，俯视图在主视图下方，左视图则在右方，JIS则右视图就在主视图右方，俯视图则在上面。平时反正自己知道，所以看得懂也没有深入研究，这次一个偶然的机会，我惊奇地发现，如果把物体的六个面都画出来，然后打印在纸上，通过简单的折叠把图纸折成四方体，便是一个立体的零件模型了。这样可以把方形的箱体上的孔位关系更直观的表现出来，在纸模上画上标记然后再和别人讨论某某孔怎么加工，比在图纸上找来找去效果要好很多。
这不知道是日本人有意为之还是什么，但好像的确很有意思。也想和大家讨论一下，2者的优缺点到底如何。

xminsaga · 发表于 2006-12-25 11:41:19

好像大家都没兴趣啊....

lhf999 · 发表于 2006-12-25 20:16:31

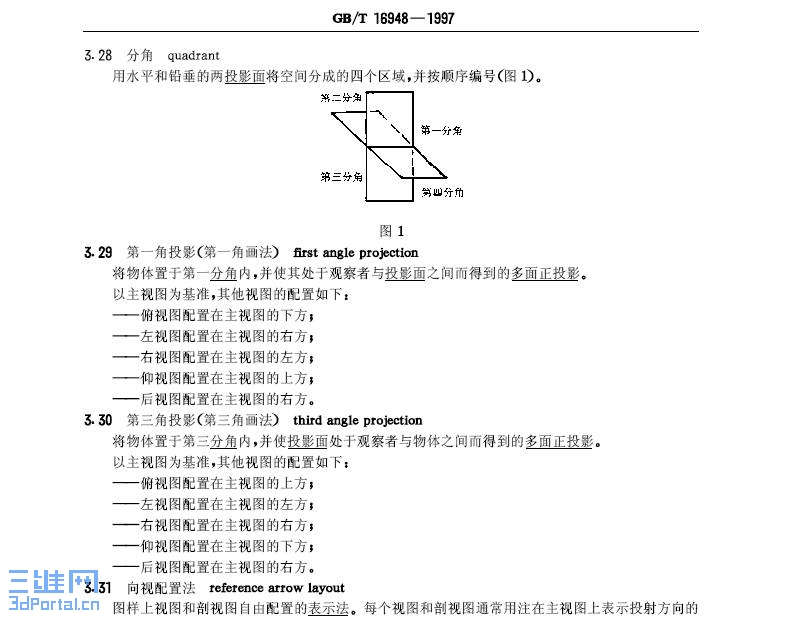

才知道啊？这就是第一角画法和第三角画法，中国的国家标准GB/T17451-1998《技术制图图样画法视图》的基本要求的第1条就规定“优先采用第一画法”。第一角和第三角的概念见GB/T16948-1997《技术产品文件词汇投影法术语》，参见附图。

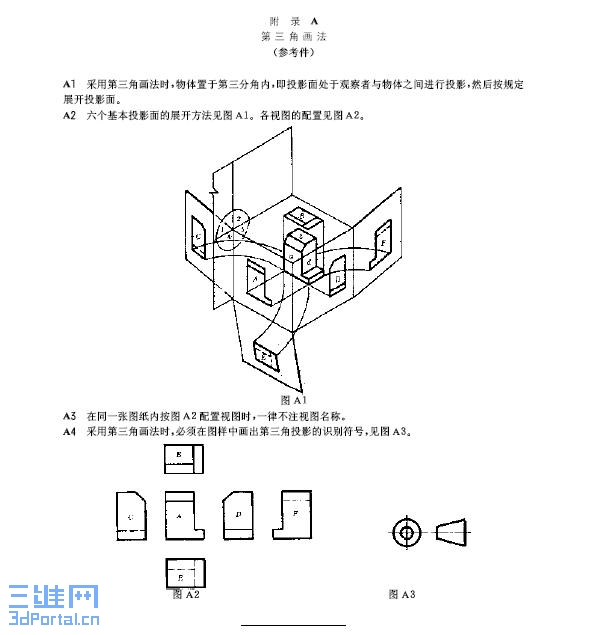

另外，在GB/T14692-1993《技术制图投影法》对第三角画法怎么画、怎么标记有所规定。

[ 本帖最后由 lhf999 于 2006-12-25 20:25 编辑 ]

阿jie · 发表于 2006-12-26 14:44:44

的确是一角画法和第三角画法，机械专业的应该都知道这个。在机械制图书里有详细的介绍，楼主可以找来看看。

nust990211 · 发表于 2006-12-26 22:35:36

提示: 作者被禁止或删除内容自动屏蔽

yanf · 发表于 2006-12-28 16:45:52

第三角画法胜过第一角画法,越复杂越有优势.视觉所在就是图所在.百年后会"三"统天下.

hk_1023 · 发表于 2006-12-28 20:30:08

呵呵~~~~~~~~~~~
谁有拨叉

lql-0104 · 发表于 2008-8-24 09:13:55

看一看，谢谢

clerge · 发表于 2008-8-26 16:02:18

一角用着别扭,还是三角好,

xie3321 · 发表于 2008-8-26 16:07:08

是中国人都用第一角画法。

shunjie_cao · 发表于 2008-9-10 20:55:52

第三角画法好像更合理些,

嘉华用户 · 发表于 2008-9-11 13:45:25

是第一角画法和第三角画法，机械专业的应该都知道这个。中国人应使用第一角画法!

liweisky · 发表于 2008-9-14 13:28:10

楼主怎么才知道啊，这是学机械的基本功啊，制图基础课上就有视角的说明，中国、俄罗斯、德国等都是采用第一视角，美国、英国、、法国、日本、澳大利亚等都是第三视角，每个视角都各有各的好处，并不见得谁就比谁高明多少

如果是个六面体你可以这样叠图，能够组成一个立方体，要是有台阶就不行了，除非你画展开图

一个国家到底采用什么视角，并不是其有意为之的

工程制图技术起源于欧洲工业国家，他们喜好各不相同，逐渐形成了各自的标准，随着他们的殖民扩展才逐渐传播到世界各地，自美国敲开了日本的大门，以美、英等国为首的第三视角制图规范就开始进入日本，虽然后来第一视角也进入了日本，但仍改变不了第三视角占主流的地位，日本后来自己制定的国家标准也采用的是第三视角

中国情况要惨一些，中国很多地区都曾是别人的殖民地，这些殖民地上的主人还经常更换，所以他们的制图标准也常跟着换，尤其是那些产业工人，掌握着几种看图方法，新中国成立后，要制定制图标准，到底采用那种是有争议的，不过，我们的邻居苏联采用的是第三视角啊，以当时的苏中关系，中国采用第三视角可能有一定的政治因素

当然，你要采用第二视角或者第四视角也可以，只是这样就没人能和你交流了

kingmax6D · 发表于 2008-10-7 10:00:26

楼上的，能不能检查一下文章再发表，前后说的也不一致啊。

nine119 · 发表于 2008-10-7 22:44:32

看不懂好高深

冷冬 · 发表于 2008-10-8 08:22:20

在台湾省，韩国，日本，欧洲国家大多都使用第三角视图的。

azaaza · 发表于 2008-10-22 10:13:16

制图标准无所谓哪个好...........只要把零部件表达清楚就可以了........

a114977445 · 发表于 2008-10-23 15:40:10

一般图纸会在标题栏里注明是什么画法
画个梯形圆柱的平面表达,看大小圆在哪边就可以了
国外图纸常见!一般大公司的图纸都会带这个说明的标志

sgf123 · 发表于 2008-10-25 18:57:34

不知怎么样，学习一下:call: :time:

jlzho · 发表于 2008-10-25 19:05:08

三维工程师
冰红茶猎人
好象有点印象啊
不过你这个问题不好工作这么多年了怎么第一角和第三角视图还不知道哪
