高手帮忙，冷轧钢板冲压件上的加强筋处如何做？附外国客户做的图(我却做不出)

任生

本人利用业余时间学习SW（学习也没多长时间）  画到板材冲压件时 就卡到这里了 不会画
* I5 B$ v3 j- U不知道是用“ 板筋” 还是用 “曲面 ”还是用“实体抽壳” 做

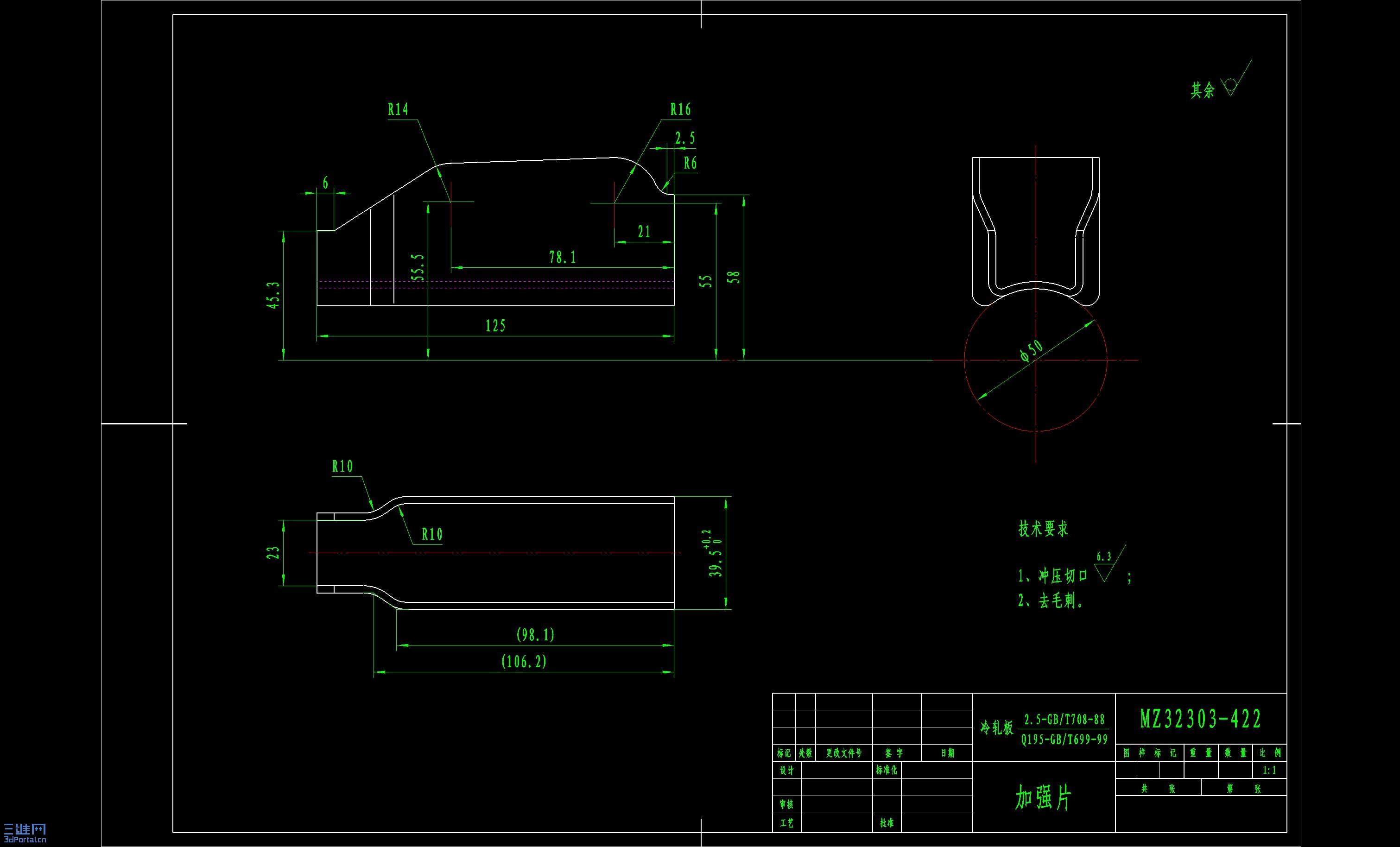

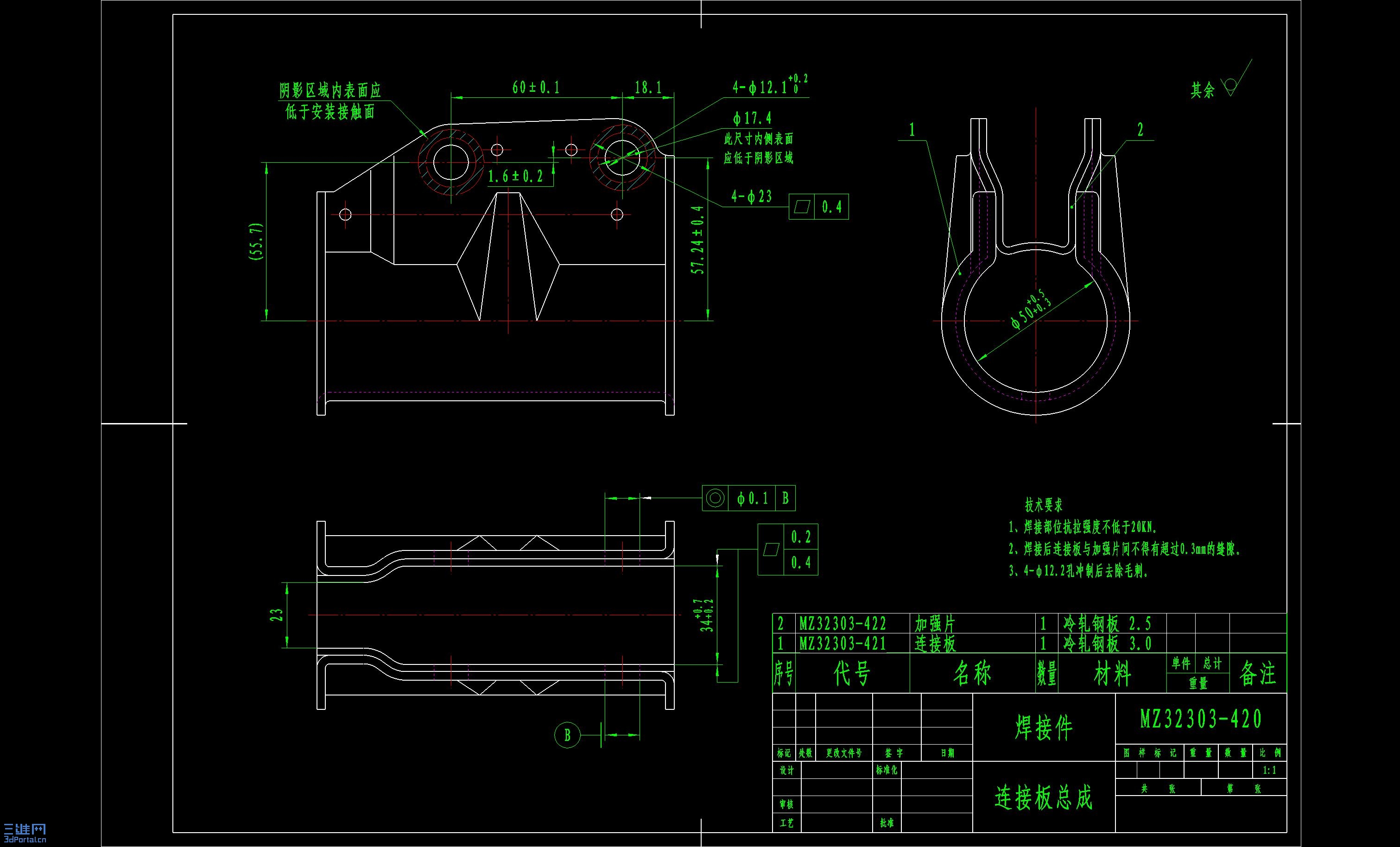

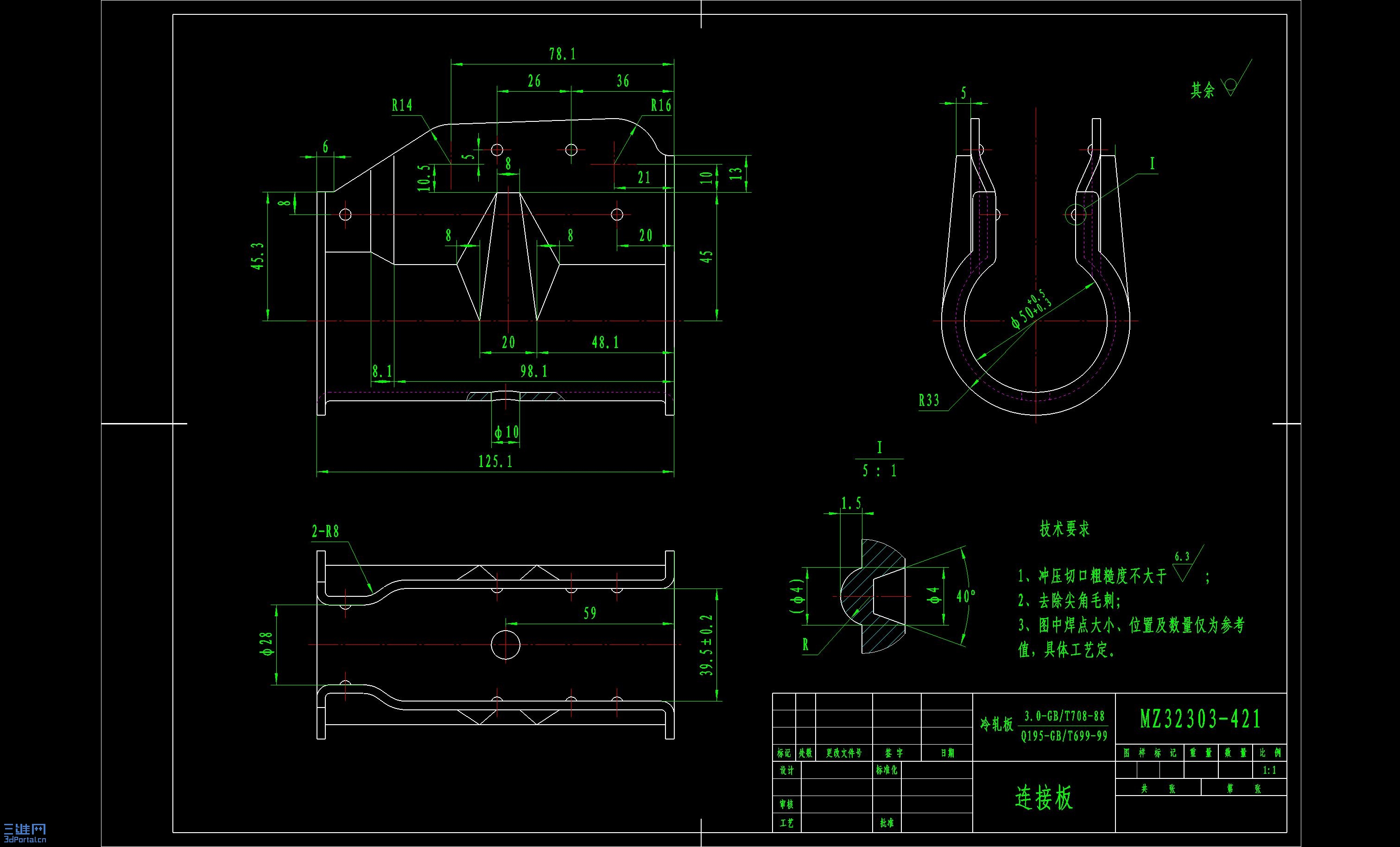

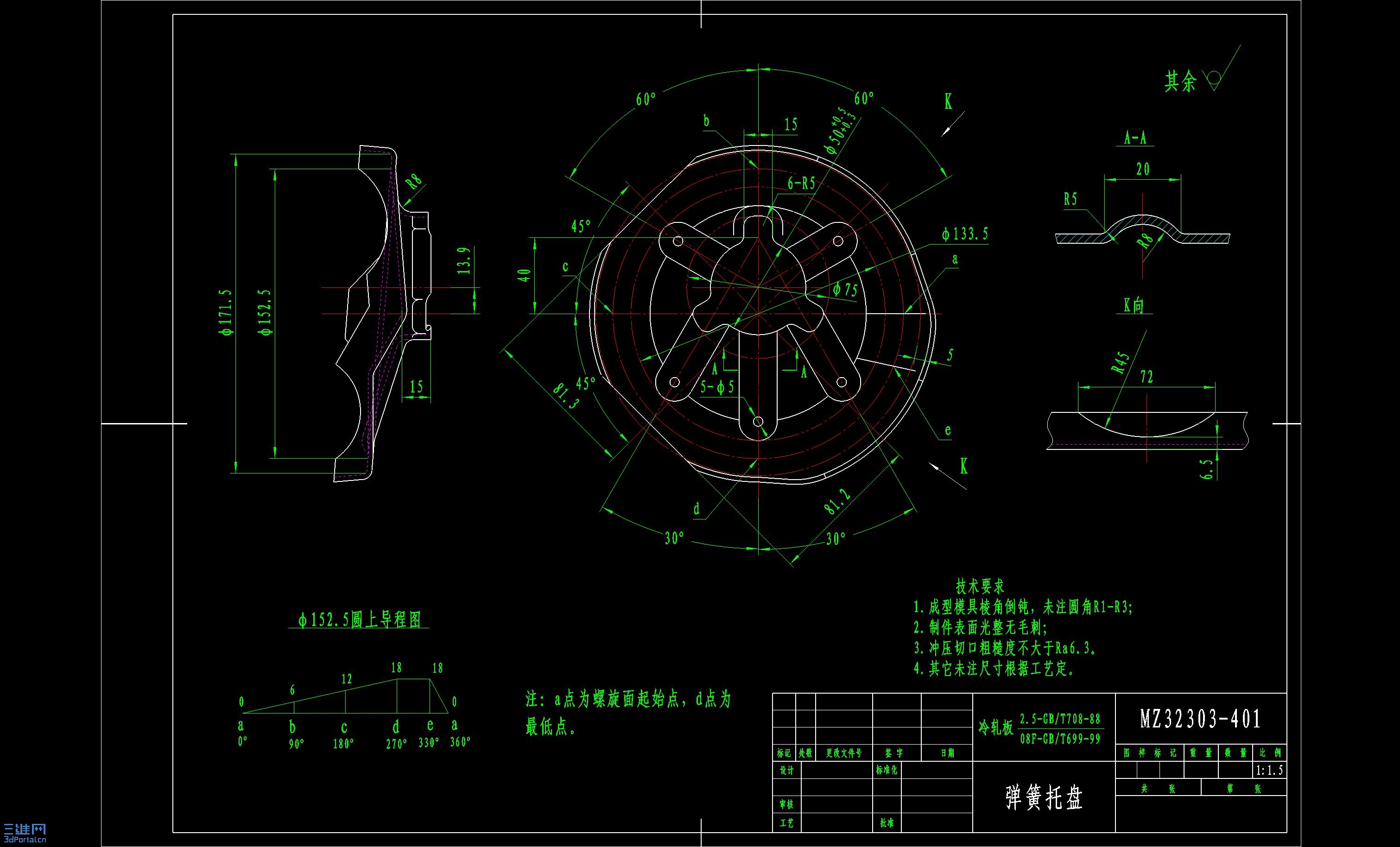

用CAXA画的二维图是这样的

/ K. U7 }0 u* a! R2 ?4 Y( k

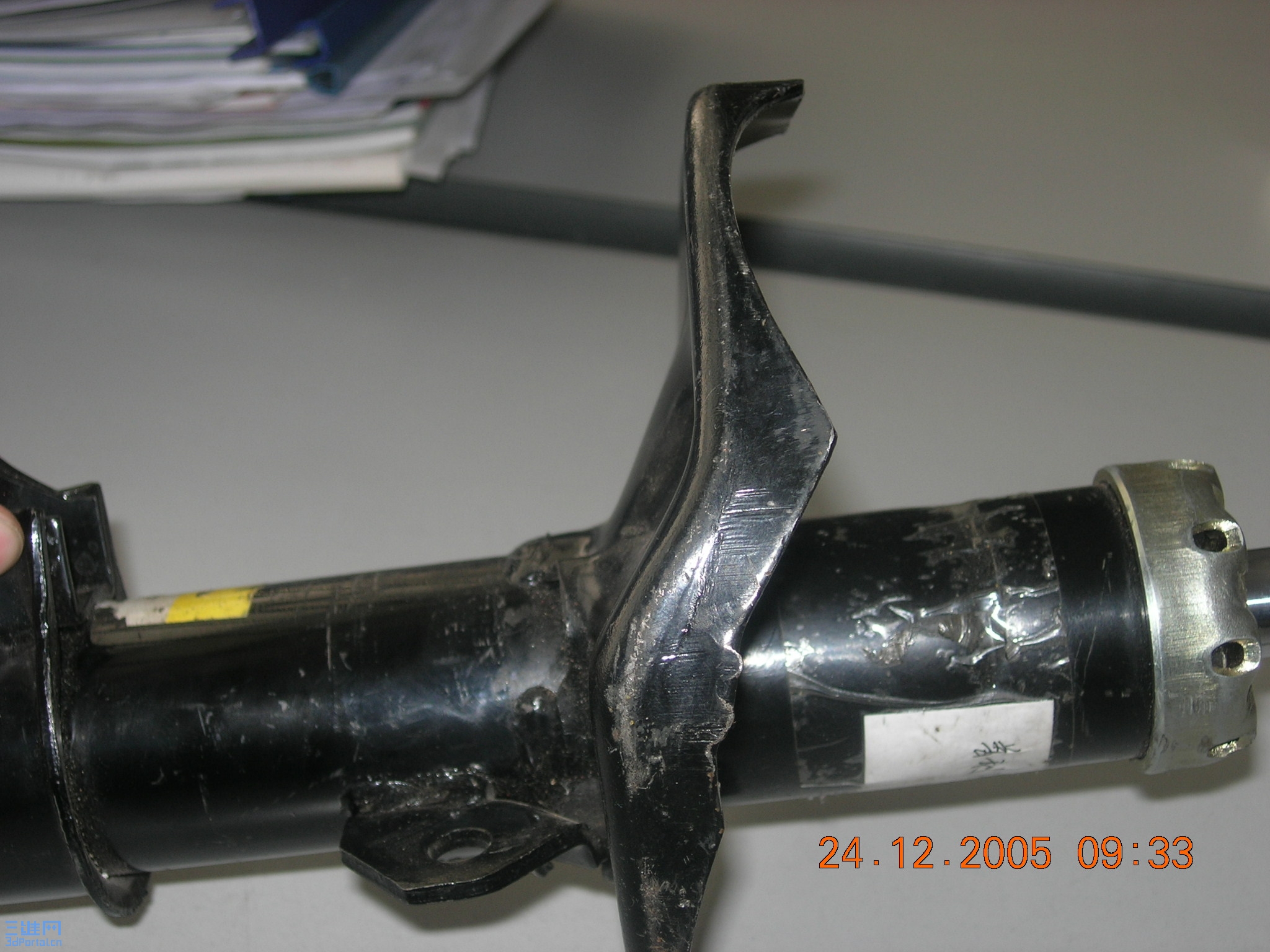

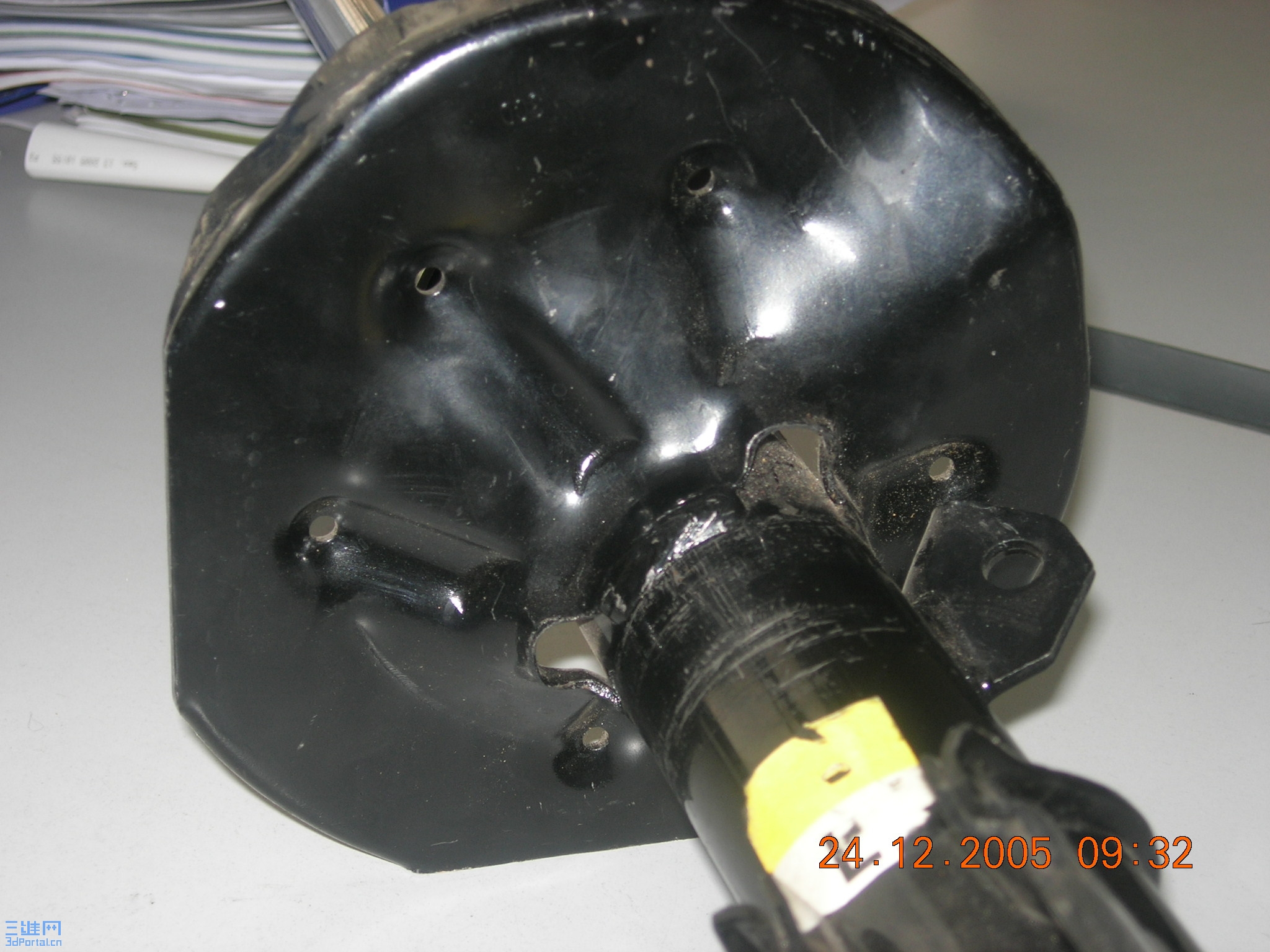

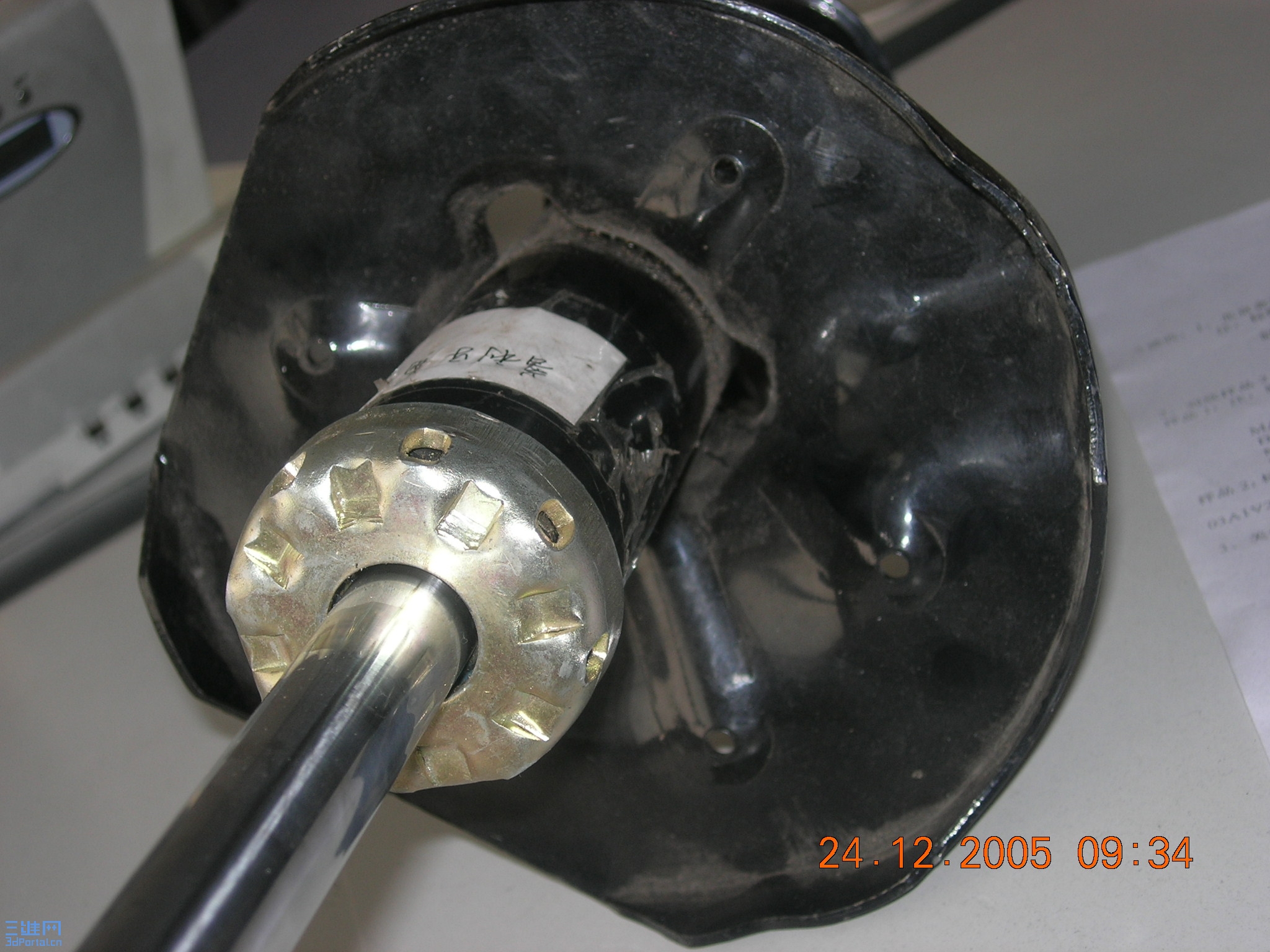

实物照片是这样的
! u4 h1 w4 V; b# D% I8 e

8 X% z( G% l4 r( F% G7 R$ {
8 j* F, i4 g! m- x) k

. D- F$ \6 @- h6 P* J
3 A" W, x) c1 _+ x

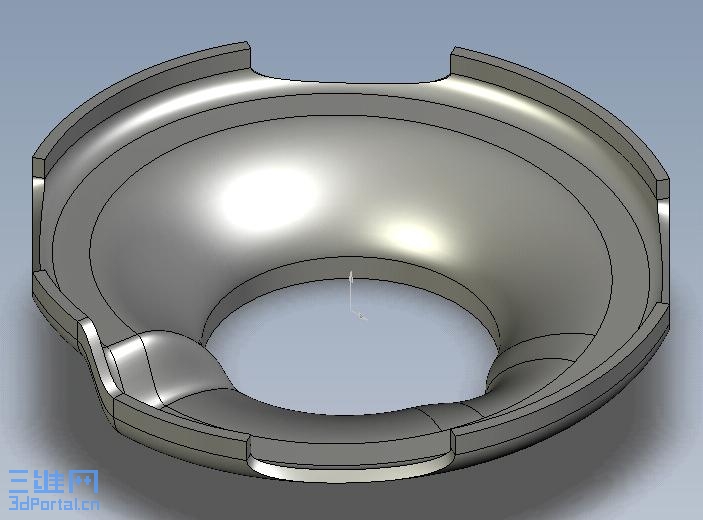

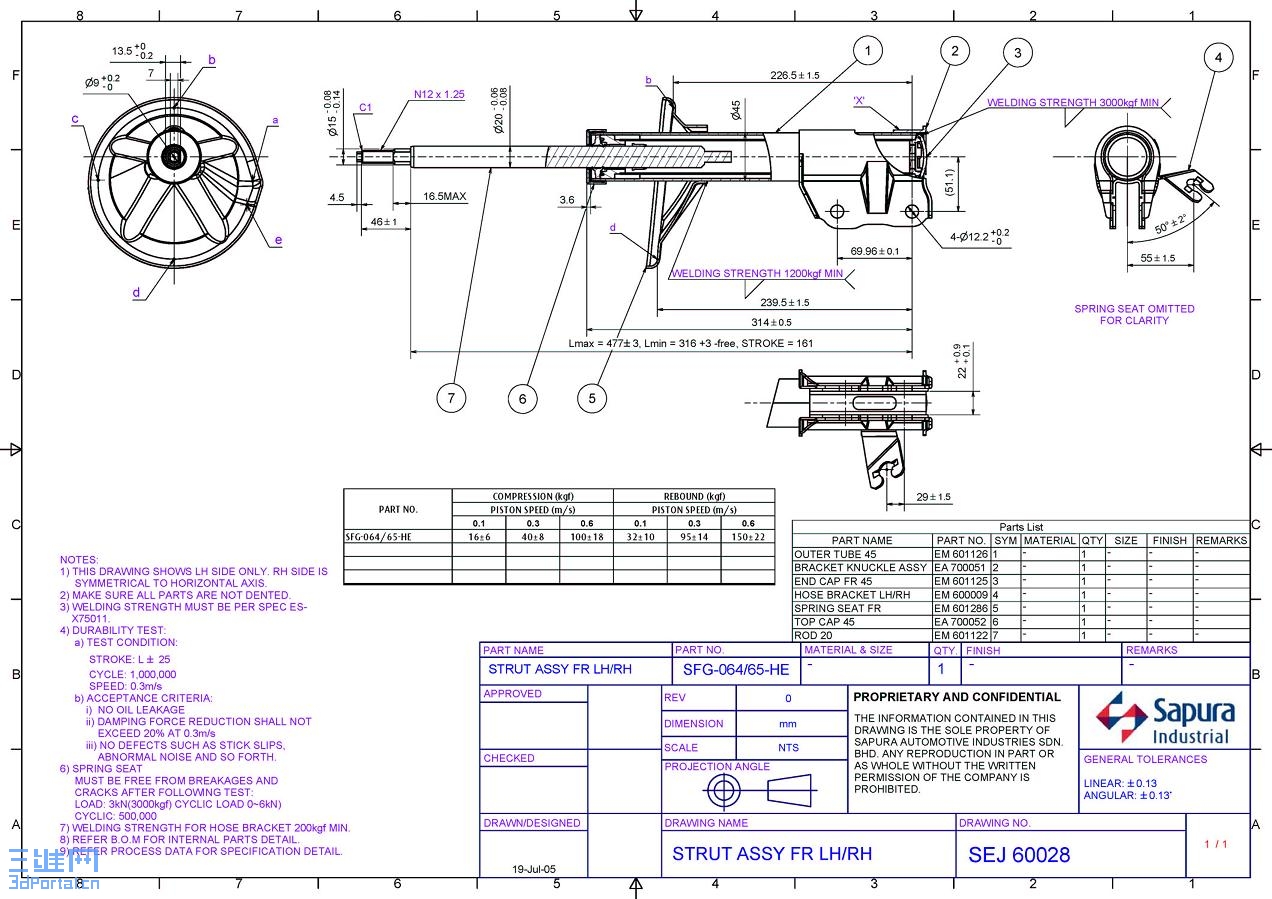

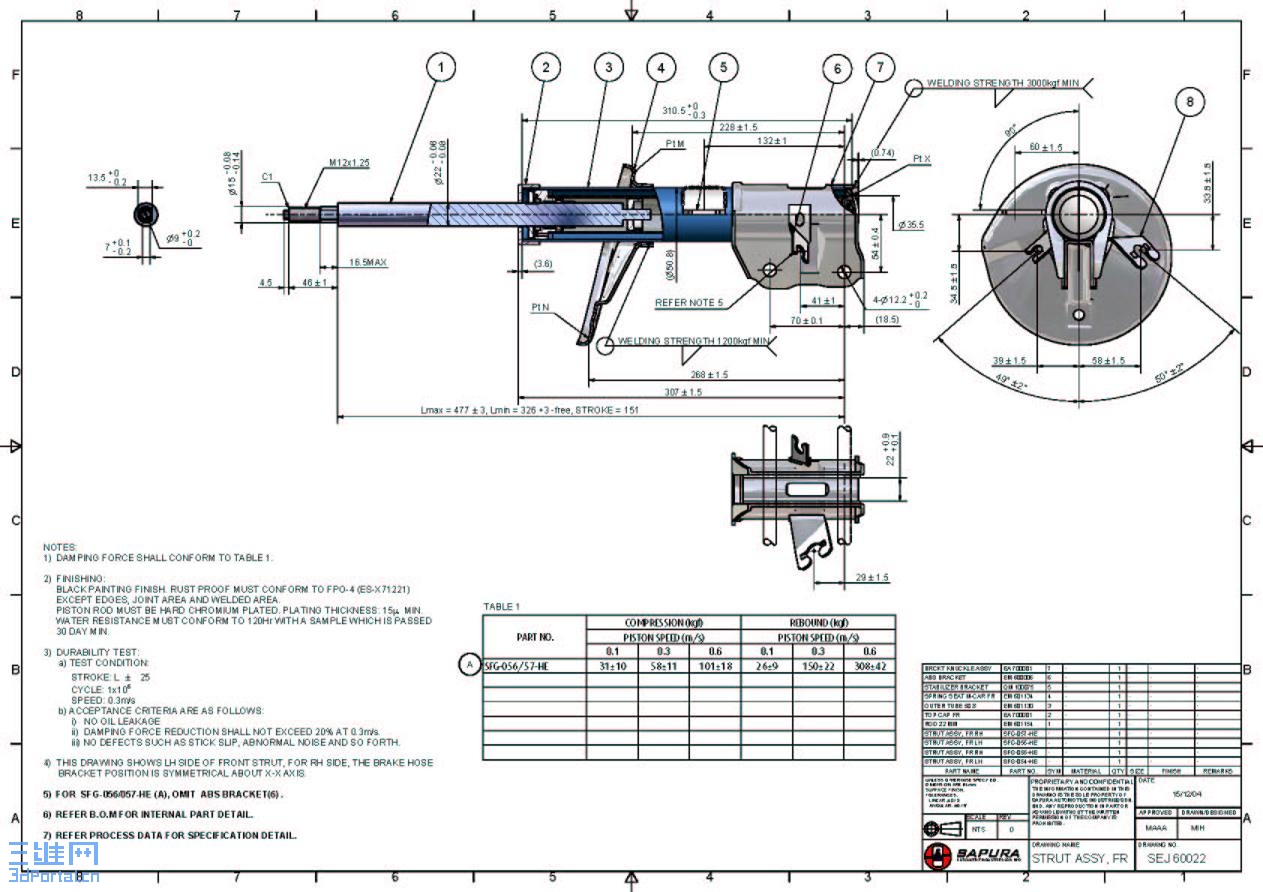

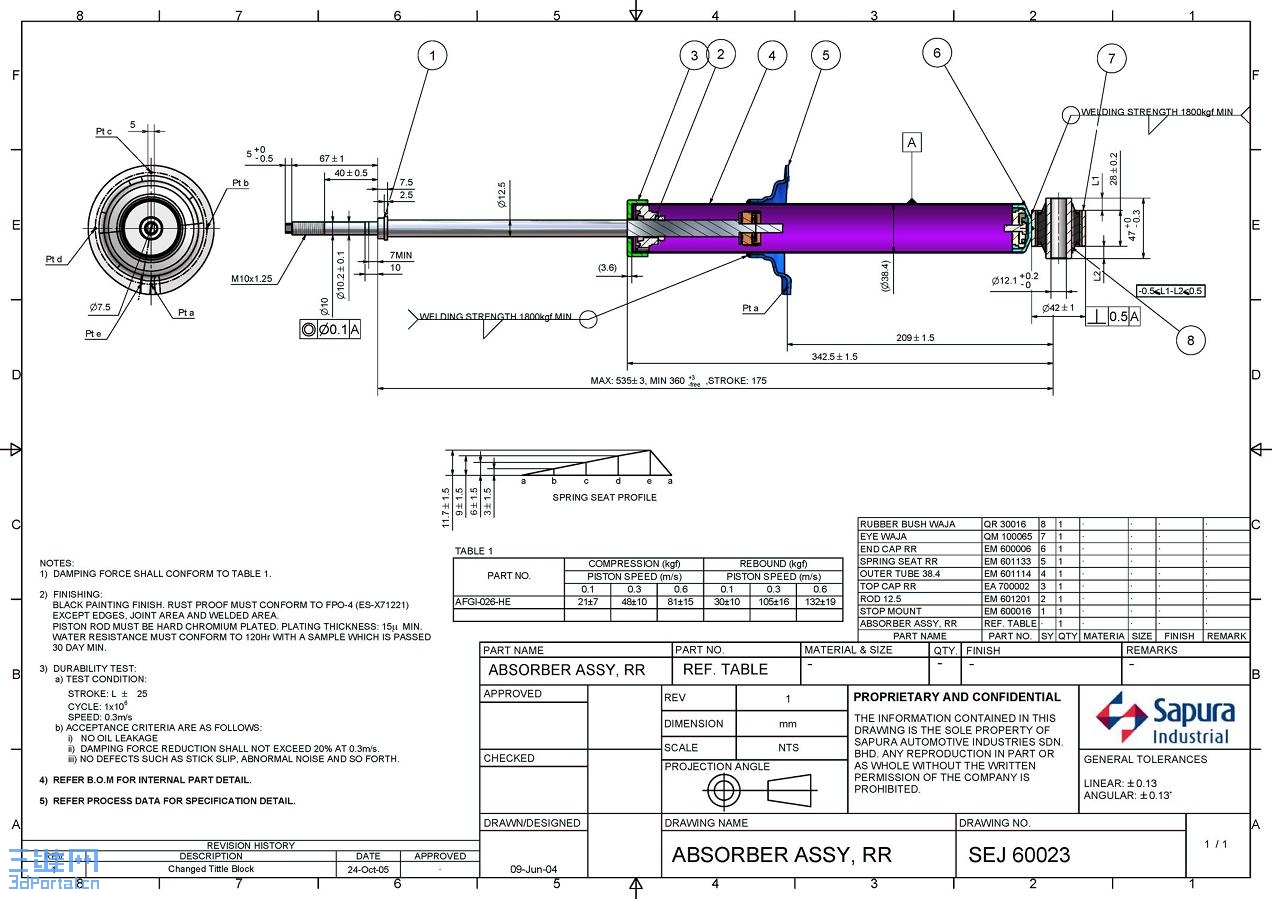

外图客户用三维软件画的图是这样的

' G6 S/ S) D  _$ a; F9 \2 t7 }

; j( @6 U- t( ^1 i

& {3 x2 ~& M1 o[ 本帖最后由 任生 于 2006-12-5 18:41 编辑 ]

任生

外国客户只发给我 JPG 格式的图片 没有给我原文件  画不出来很是苦脑
* m+ F* Z. d$ v9 ^" f- g1 L
我发的外国客户用三维软件画的图 是别的产品的图(只为说明画出后大概样子)

3 b! ~* M# U; O3 ]我要做的是 马自达323的弹簧托盘 和连接板总成（请参照 “用CAXA画的二维图”和“实物照片”）

1 ~8 ]% D+ _1 j" U) q[ 本帖最后由 任生 于 2006-12-5 18:47 编辑 ]

任生

版主  高手都 来 帮助下啊

6 _7 O7 G; |  S1 S0 p" m! ~给点建议什么的

hxb110

好像是invenror做的，solidworks应该可以做

arwe2514

我没画过这么复杂的钣金件，但对于简单的筋板我一般是采用先拉伸倒角成圆弧，再抽壳。再复杂的做就是做三维曲面拉伸。不过我也不会做，好像论坛上有一个录像介绍过。你可以找找看。

zhqlmy7273

冲压钣金的筋板可以使用SW的成型工具进行制作。
8 l' R) \8 M2 `; N' j1 }% n有进一步需求可以联系。
# i1 N  N+ z5 D& {. C* EQQ：645211369
8 s2 U6 r( y* ^7 s加上：SW钣金制作

dignity

要是初学者的话，我建议用实体建模，而不是用实体抽壳，因为实体建模是曲面建模和钣金建模的基础，我看你的2d图上都没有未注尺寸公差和形位公差的执行标准；一般来说，钣金造型是为了出2d图方便，因为有些件可以画2d的展开图，而你现在已经有二维图了，就没有必要做钣金件了

任生

高手们 能不能 提供一个 按照二维图做的  实体文件 啊  现在还是一头雾水啊
* V' O, L2 A9 j* u: r  j
; q" P2 l) r+ N! j) H2 [4楼 你指的  Autodesk 公司 的 Inventor 软件吗？

4 R1 M" K, b; i$ d6 s5楼 你说的那个录像是在SW这个讨论区里发布的吗？

6楼 加你QQ了  你没在线
8 V6 s0 G/ Q3 Z
7楼 我是在学习三维软件的使用，二维图天天出啊/

任生

哪 位能给实体建模过程

详细说明一下！

或者还有更好的方法

zj-jn

有邮箱吗，我给你个零件图。保你会，SOLIDWORKS2005的

任生

回11楼   谢谢      rrr_307@126.com
8 H; x: B# I9 q, B+ k8 g5 m
终于看到了一个高手了
3 T6 r- g& ^# R- O; T5 y
# Z) {: h4 w  _2 o9 `是两个零件都有吗？

任生

你指的是  另一个零件  和这个相似的？
" ~! y, X& f4 S3 l7 }- G- T- o* A! o
- x* y3 _$ x. B: q$ e还是其它的？

任生

11楼 到目前为止我还没有收到你发给我的邮件
不知道是我邮箱的问题还 是其它什么原因

各位高手都来帮助下啊
9 C% u1 S  v5 ?3 i6 V' S( m% @发表一下自己的想法
! |+ ~) P) F7 W) t! i# P- J- u最好把问题的答案 发到此主题内，这样大家都可以学习一下 另一个是 奖金发放啊

任生

是高手还没来  还是SW做这种零件有困难  我现在开始想这个问题  我一开始学SW是错的吗？？

! x2 u2 k+ `' D+ ]  ^. F9 X谁能给我个答案

任生

今天是 2006年12月11日
! U" J6 ^( B4 I5 l+ j' T
8 t5 Q# |& n1 N& r5 s5 s8 b3 n等待高手的出现

edisoncba

1、过几天，我整理好后上传一个学习资料，能解决你的问
  v( h/ P" }$ Q4 |, a2、jpg使用打开一样可做sw图，只是要注意比例问题。此外，无论对方用何种软件，你用的话，就应用你的软件做模型，
3、sw钣金作筋与实体方法不同，要在“钣金”工具栏的工具里想办法，没时间仔细看图，先说这么多，自己多试

艾飞

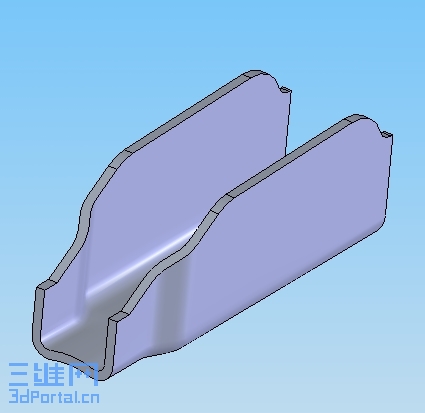

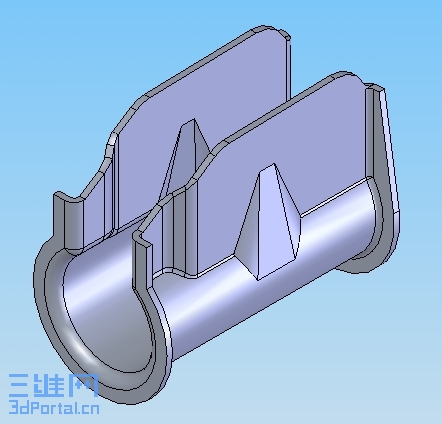

根据楼主的图片以及相关图片做得两个文件，楼主可以下载看看。
' d. v/ l) J8 rＳＷ2006格式，大体上跟图纸差不多。为了方便我只做了少部分。
; V; U3 |" k9 ~: y复杂的零件，都要经过“拆、破、补”这三个步骤，就看你怎么去应用。
7 ?3 G! x" L2 |& v我呢也不是什么高手，做得也不怎么样，希望能给楼主一点启发。

任生

哈哈   版主 我就知道你不会不管我们的    你相对于我来说已经是高手中的高手了
8 H; }( z7 C. n: ?3 H
2 B) R( F; v% ]" s* a谢谢版主 的无私帮助

+ W! G! w6 k) k9 s5 v7 r5 ]8 G$ R希望版主 在不忙的时候  抽出那么一点点时间  把弹簧托盘试着做一做吧    有了原文件 我就可以  用来借鉴   用它来 举一反三了啊  有了这个基础我也可以 帮助别人  答疑解惑了啊

伟大的版主（我说的可不是“伟大意大利”啊）  我先谢谢你了
; L/ @5 s! |+ q2 ~2 R+ F
5 e1 g' d$ Q% T/ w; \, e$ _7 A还有 各位会员 有和我相似的问题的  都来发一发言  大家 探讨一下啊
0 b" t$ H$ z$ M- S& Y2 X) s7 n
[ 本帖最后由 任生 于 2006-12-11 19:42 编辑 ]

sanmao04551

看到我头都晕了~楼住 我帮不了你~不好意思

任生

回20楼

" `: s: h1 F) B! W  H% A这个没有关系 大家都在学习中吗   由简入繁 是一个过程   可能我这个 是复杂了点
% k3 k  E, q/ r! h5 A. |
慢慢来  只要不间断的学习 什么样的 困难都可以 克服的
2 c- r9 v" \# Y7 C  G6 Q2 h/ |) q
看了 版主 做的 东东  我信心倍 增   正在根据 这个思路 尝试着画 最后的那个 弹簧托盘那

大家都来努力学习吧

hsczq

不错,试试看,谢谢分享

任生

我画了一张图 一会传上来 给大家看看

任生

我画的不是 马自达的弹簧托盘
' D4 E# H  M; F. x' B6 G: M
- ]7 a% D3 |* ]% S我画的是夏利汽车的弹簧托盘
( z6 R6 r% W0 i" a9 h$ ]
2 F4 o7 T2 |8 O/ ^6 q画的不好，尺寸也不是太准，我感觉我画的步骤太麻烦了 ，大家批批 ，能不能省点步骤，画到后来 用加厚命令不成功是为什么？？？ 如果要做加强筋 在哪一步做那？？？？？
) h% g% A7 z6 p

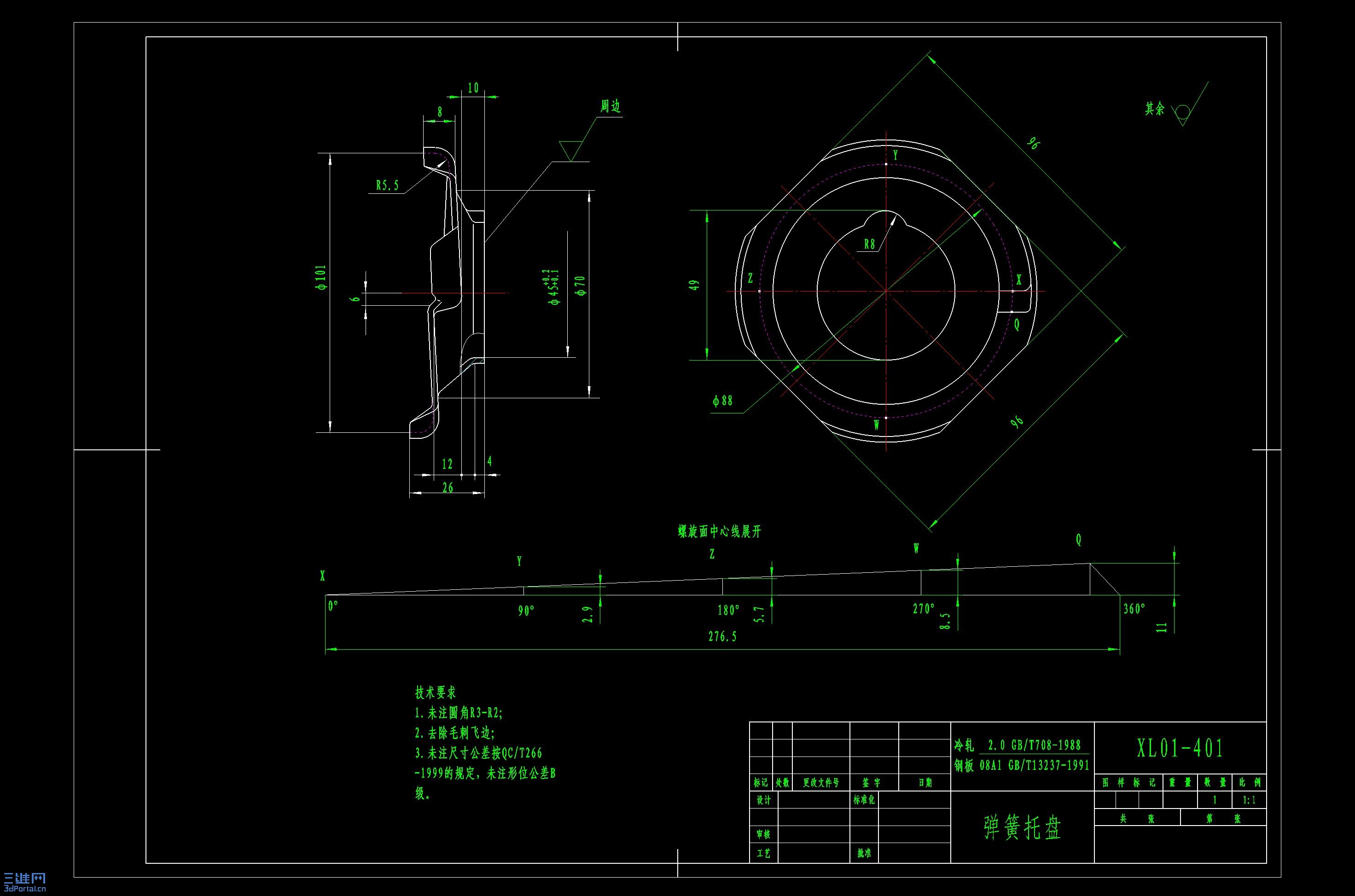

/ G' I" d( P& g! h& g原图

3 ]/ A! L& E. L9 W% n
& F6 }- I! K  A- M  C- {) X5 w. j
# t/ p9 J! F# `& q
9 j1 m3 {9 j" R8 b9 P# a/ q原文件（SW2007画的）
9 o% b6 T$ R2 z1 [# F% n 弹簧托盘.rar (1003.93 KB, 下载次数: 104)

2006-12-14 09:37 上传

点击文件名下载附件

[ 本帖最后由 任生 于 2006-12-14 10:03 编辑 ]

tryqq

跟各位高手學習學習ㄟ
