[推荐] CAD几何作图竞赛题（2025年12月），竞赛结果已公布。

 关闭 [复制链接]
2005llnn
发表于 2025-12-17 11:29:59 | 显示全部楼层 |阅读模式 来自： 中国广西南宁
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2025-12-28 23:20 编辑 4 D( O( [3 @6 R: `  r

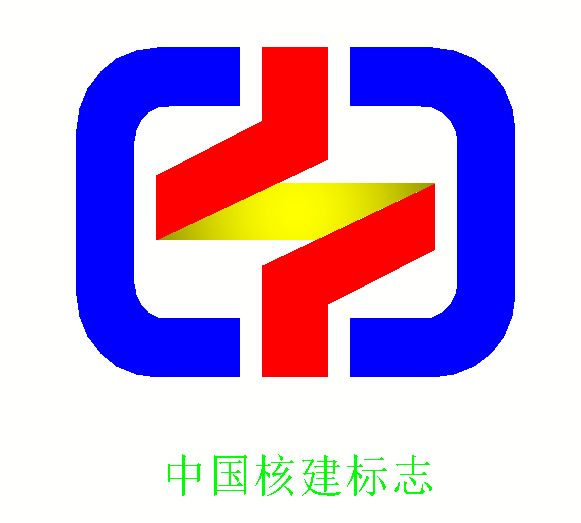

, ]% S% |7 s: ], w* f1 Z" S& c' ACAD设计标志202512. W7 j0 {3 H+ J2 }7 T- U
本题目由会员2005llnn提供! n9 {* b& e3 Z4 p  }7 T9 T9 \: G

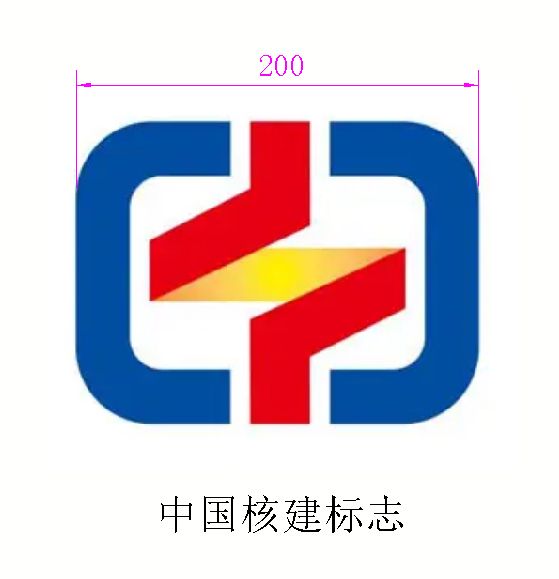

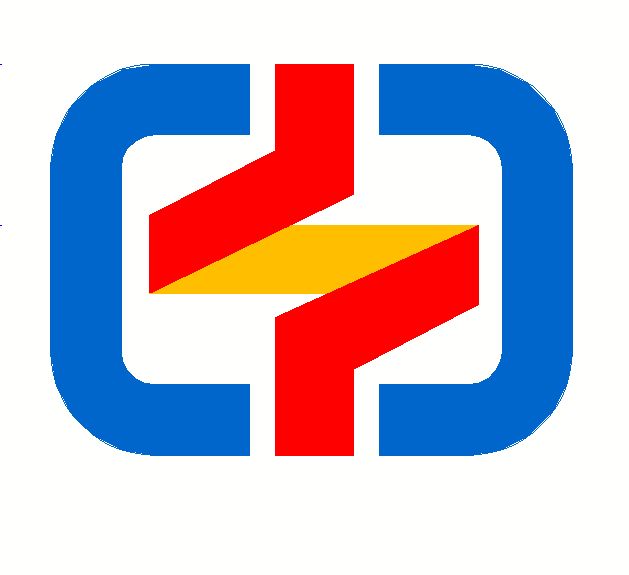

202512.jpg ( O5 h& c, J( b: R5 N. }7 L

/ H% Y* V" h. h( Z% o9 h5 K' ]4 g设计该标志，要求尺寸200，作出dwg图，并标出完成图形所需尺寸标注。 * t8 y* S) E# S
尺寸精度要求为整数。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求是整数。% `+ Z. L: b+ q5 }8 a3 `
参赛会员注意：图片及dwg格式的压缩文件以“附件”形式上传，不要点击“插入全部附件”，
( e! ^. \- L3 L/ P! ?) p+ {阅读权限设置为“最高权限”。& U' ]1 D1 E) t2 S/ ]
答题请在本主题帖内发回复帖。
回复

举报

2005llnn
 楼主| 发表于 2025-12-17 11:32:21 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 2005llnn 于 2025-12-25 10:33 编辑 7 H: \+ B' f. G. |, j3 X" u
4 \+ _9 M" q, t, ^
一.竞赛题目：CAD设计标志202512/ q' ?5 U; ^9 O3 j# ?+ N. Y
设计该标志CAD几何作图题，要求尺寸200，作出dwg图，并标出完成图形所需尺寸标注。
0 @8 I% ]( E: V$ d" U, C9 L尺寸精度要求为整数。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求是整数。
) N  Q" g  |; P# ]) ~附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
2 c" `, F9 G0 C, }. n: ]- {7 O2 X禁止会员利用马甲一起参赛。9 P+ R$ M+ F# X+ t4 M

% S; o% U9 ]& l6 P$ M) w, e二.竞赛要求, r3 o6 Q# t0 `" d% J/ Q: k
除了AutoCAD区版主不能够参加竞赛，其它会员、技术团队成员、版主都可以参加竞赛，使用AutoCAD、CAXA或其他CAD软件，) t. A- u/ _3 E1 i3 D
在规定时间内将作出的图形截图为jpg附件或压缩包在本主题下跟帖发表，并提供dwg附件，
# k; R# m3 \1 ^5 _2 F) G. z" W2 l附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。+ L* v: o: @8 b8 z2 k* @

* U8 F9 T$ o& i& N9 s/ t, q) F三.竞赛时间
, g. P- K: l+ Q& o2025年12月17日至2025年12月24日。
  t: Q8 p* p8 N
. h. {7 {- f* z) Z$ L- X0 }四.评选时间及方法2 g  B& `# _+ `' Q' v( m0 `  z# i
2025年12月25日-2025年12月27日，由三维网技术论坛CAD版块: V. s: C( ~1 Y; c
版主为评委，内部评选出各奖项。
2 L0 |5 \6 E% D. W: a* T1 a7 ^* U
五.奖励; B, _9 Z6 W. Q' g
1、一等奖：1名，奖励100元以内实物奖励，上一期中一等奖的会员不能够连续获一等奖；如果抽中一等奖，只能够改获2等奖。& s0 b. ]7 e7 ?5 [
2、二等奖：2名，各奖励500个三维币；* N6 D- s7 D9 A+ F( f2 v
3、作图基本符合要求者先各奖励20个三维币；) a; i5 _2 |3 v. @
4、如果评出11名优秀者，上期一等奖获得者不参与抽奖，可获得300三维币；  V' u' P  W  G- K+ h0 I$ f
5、如果评出11名以上优秀者，按发帖提交时间排名优先获得抽奖资格，排名较后的作图接近完美的会员可插队获得抽奖资格；6 x* l! n" N3 |4 s1 Y$ y) B
6、根据竞赛实际情况会对奖励规则进行适当修改。2 ^+ q8 }( g( u5 P1 ^
2 C: \7 K# ~  R) P% r% ]
六.其它% X$ f( }) a7 A1 O3 \; A" d
竞赛结束后在本帖发回复帖进行点评和讨论。
3 P/ A2 Q/ H+ h4 S; z) _5 j# l+ @1 W: L
七.抽奖规则
, Q+ R; K+ e# N每期竞赛由本版区版主评出10名或10名以内优秀者参与抽奖，优秀者按发帖顺序进行从1开始顺序编号，" W4 @9 q0 Z/ Y) r6 U
本期中奖号码按12月28日星期日开出的七星彩号码确定中奖者，七星彩左端第1位、第2位、第3位（各位不同号）为中奖号码，9 ~. w* N' M, e  W' s( d* ~4 I
如果第1位号码没有符合中奖要求，就以七星彩号码第2位替代，以此类推。
2 S1 O6 I, l$ X. u如果本期七星彩号码不能够确定出全部中奖者，未确定的中奖者可通过下一期的七星彩号码继续确定。3 d. m+ K3 H4 f+ Q
第1位获奖者可得到100元以内实物奖励。第2位及第3位获奖者可各得到500个三维币。: \! P: x7 X6 J2 ^( W( B6 r
上一期中一等奖的会员不能够连续获一等奖；如果抽中一等奖，只能够改获2等奖。一等奖由后一位中奖号所得。
/ r! m: B! X' f% u5 g  {; V例如七星彩开奖号码为7665432。则7为第1位中奖号码，6为第2位中奖号码，5为第3位中奖号码。( w( _6 I. B! \* j. B3 b
如果一等奖中奖者在下一期竞赛开始前还没有办理领奖事宜，按弃奖处理。4 ~# S% ]$ o/ q2 @4 l/ X
/ n" f7 e8 K! k  E; e. D$ q- z) s% J

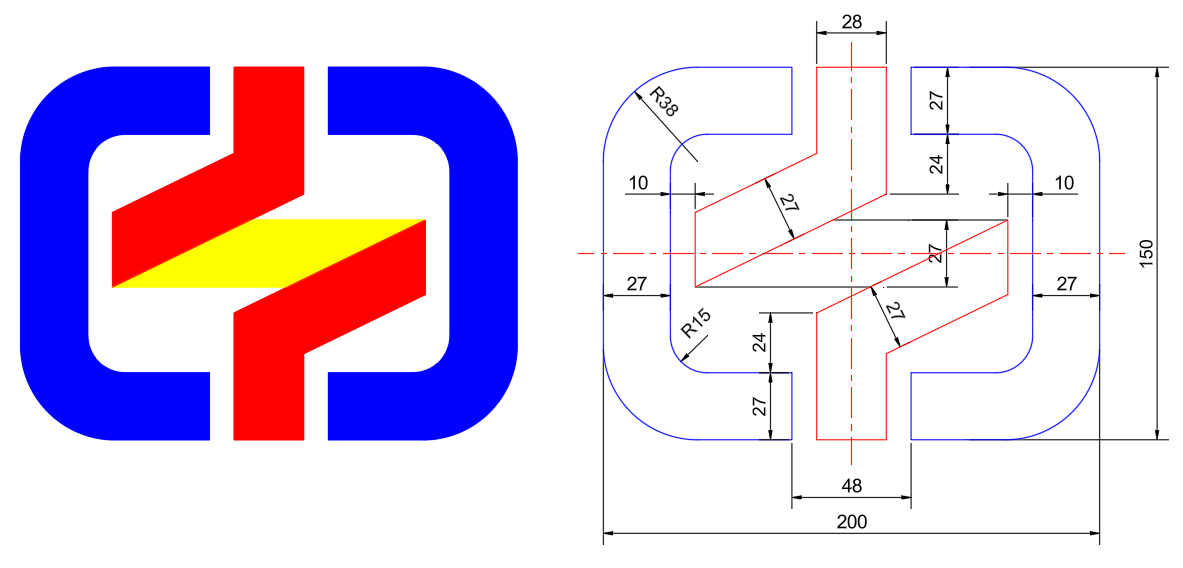

竞赛已结束，等待抽奖。　

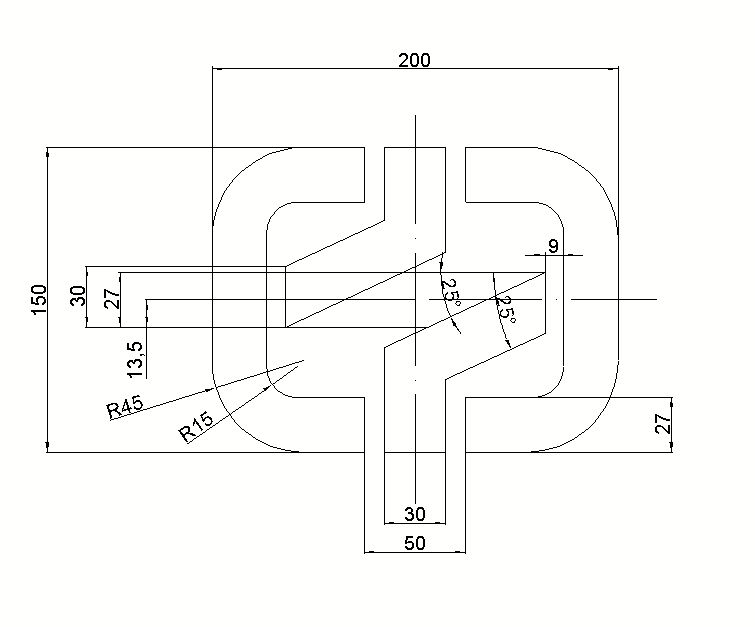

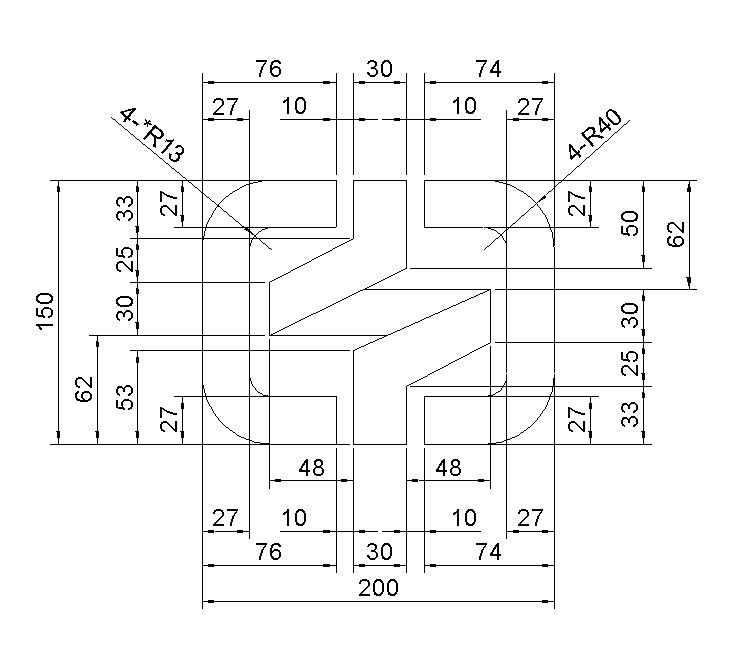

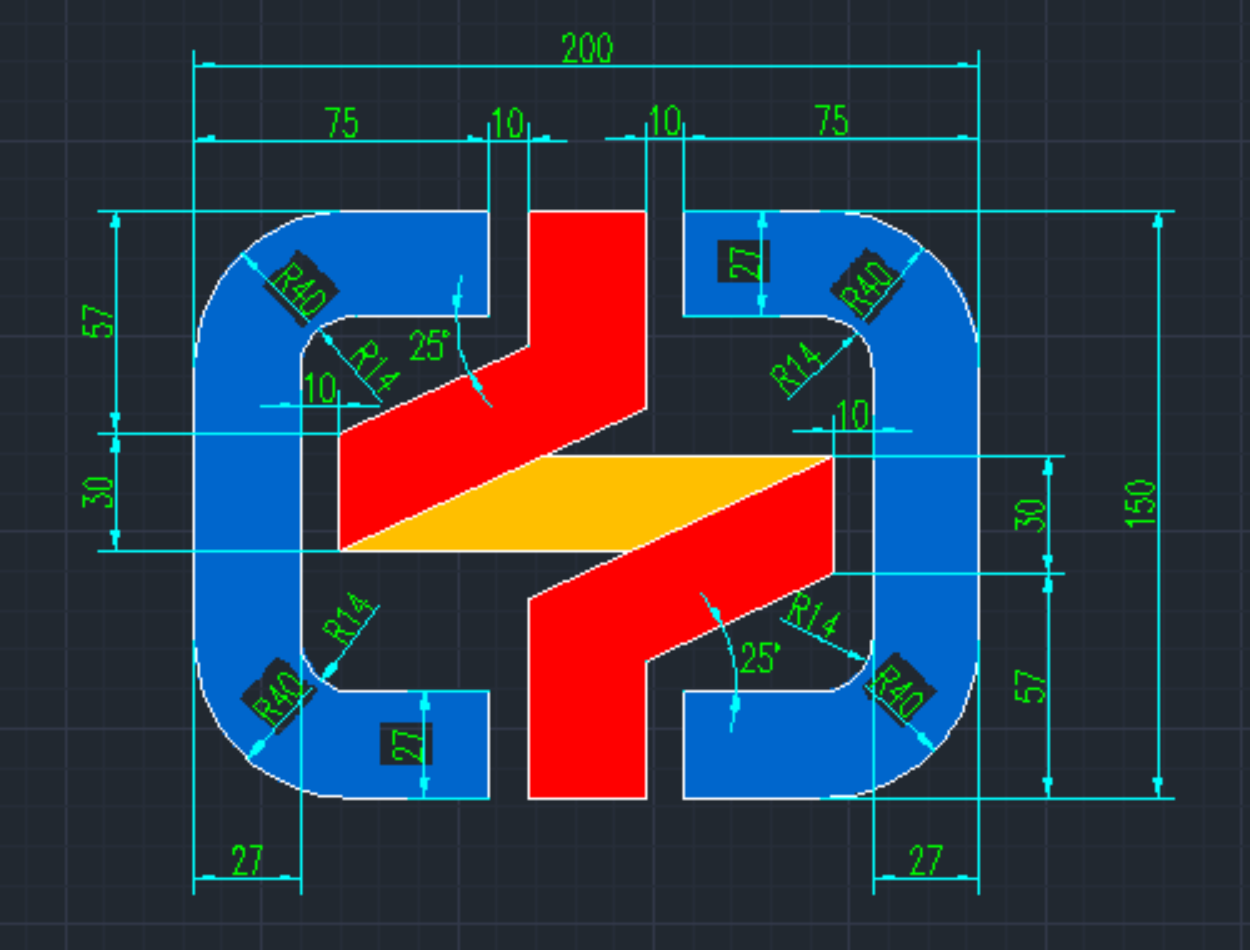

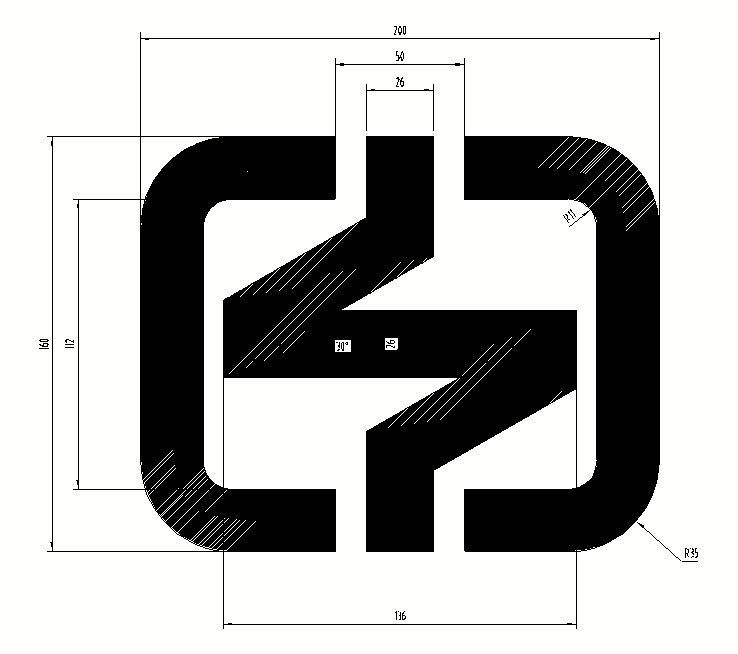

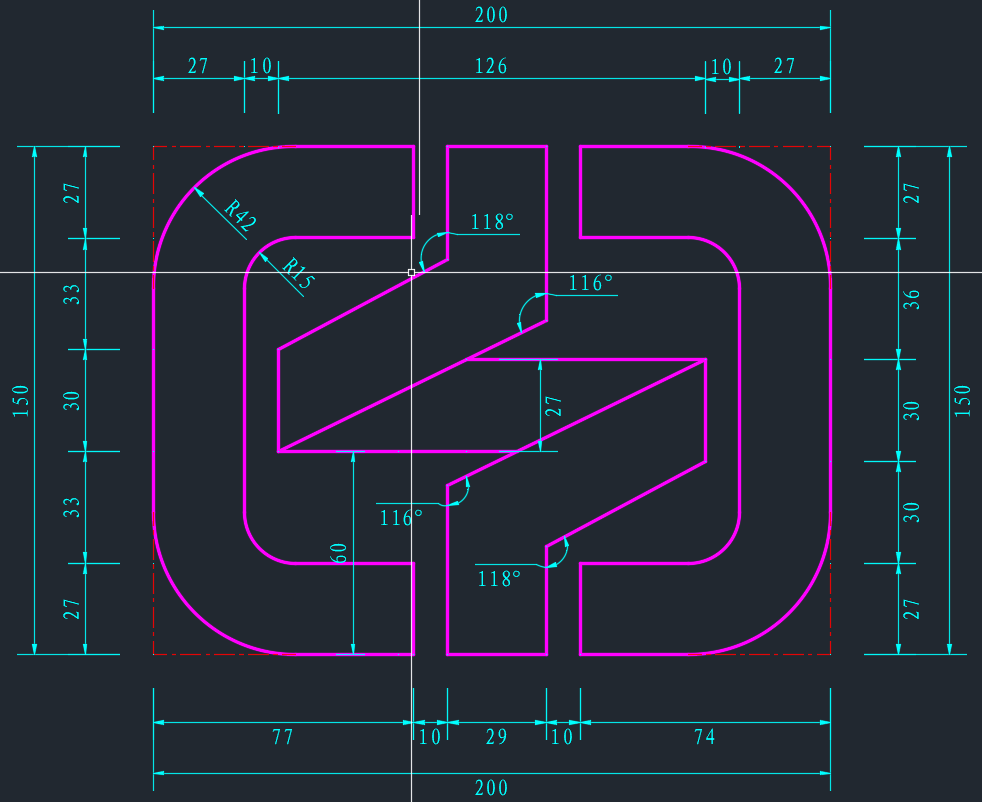

楼层用户名抽奖号备注
3o1ojacko1o1尺寸标注不全
4gerald_lee2斜线角度应相同
5TKG-093接近完美
6gongwen05194接近完美
7zhaozhihui上期一等奖尺寸标注不全
8塔山8175尺寸标注不全
9wupeiqi6斜线角度应相同
10sh_mrhg7接近完美
11zhangwp8接近完美
12spar9斜线角度应相同
13林主05980接近完美
1 a5 [' W+ T0 c- C& K. ?
回复 支持 反对

举报

o1ojacko1o
发表于 2025-12-17 12:03:39 | 显示全部楼层 来自： 中国山东潍坊
本帖最后由 2005llnn 于 2025-12-25 10:23 编辑
% F7 r6 X8 ]& e% M( N8 X( G" ^
# i3 G+ ]" R0 T沙发

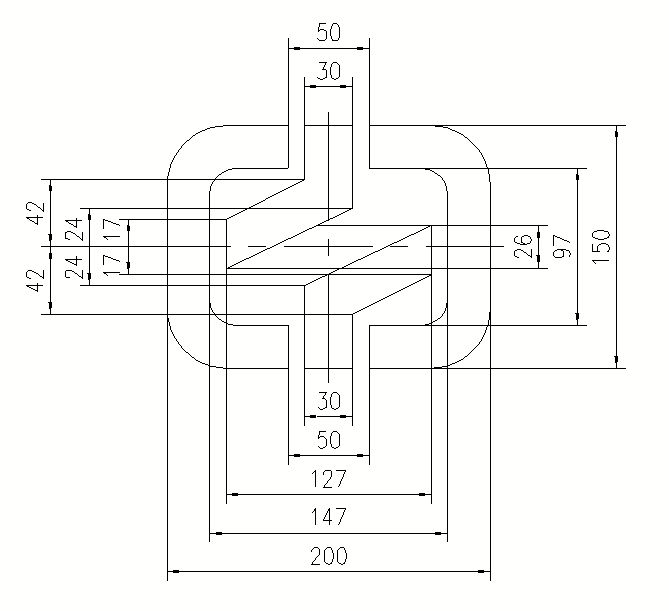

( ?7 \: e& }6 u1 r1 M! ^! ^ o1ojacko1o.rar (38.66 KB, 下载次数: 4)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

回复 支持 反对

举报

gerald_lee
发表于 2025-12-17 14:15:41 | 显示全部楼层 来自： 中国天津
本帖最后由 2005llnn 于 2025-12-25 10:24 编辑
6 c! l# H& Q' y* c# \# Z" C8 g  p' h
交本月作业！

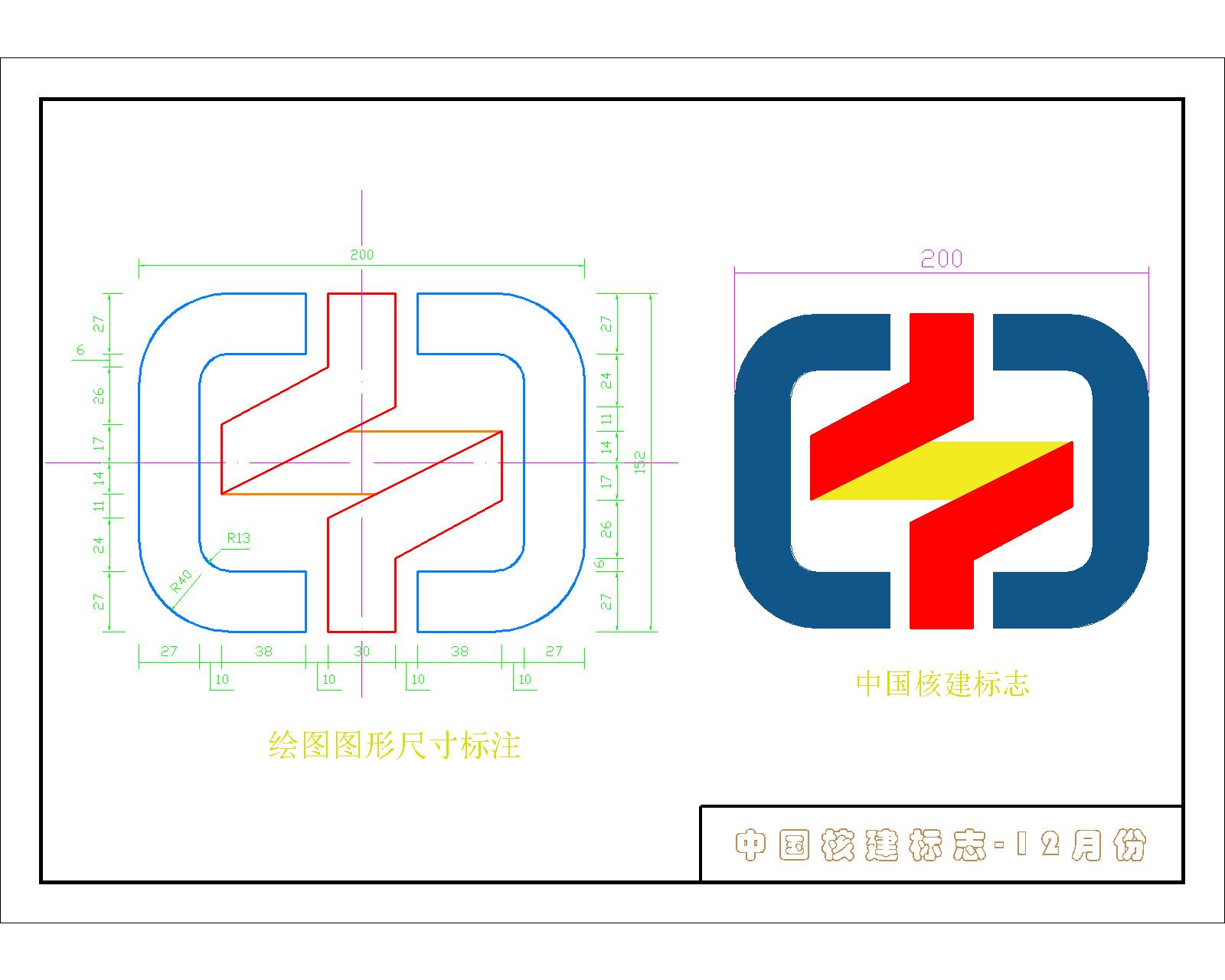

' d8 P% s: V+ E% W2 ^6 F4 y3 t 2025.12.rar (59.06 KB, 下载次数: 4)

评分

参与人数 1三维币 +20 收起 理由
kuangben8 + 20 鼓励参与。

查看全部评分

回复 支持 反对

举报

TKG-09
发表于 2025-12-17 16:12:31 | 显示全部楼层 来自： 中国湖南
本帖最后由 2005llnn 于 2025-12-25 10:24 编辑
8 D9 g3 ]9 q7 V1 A

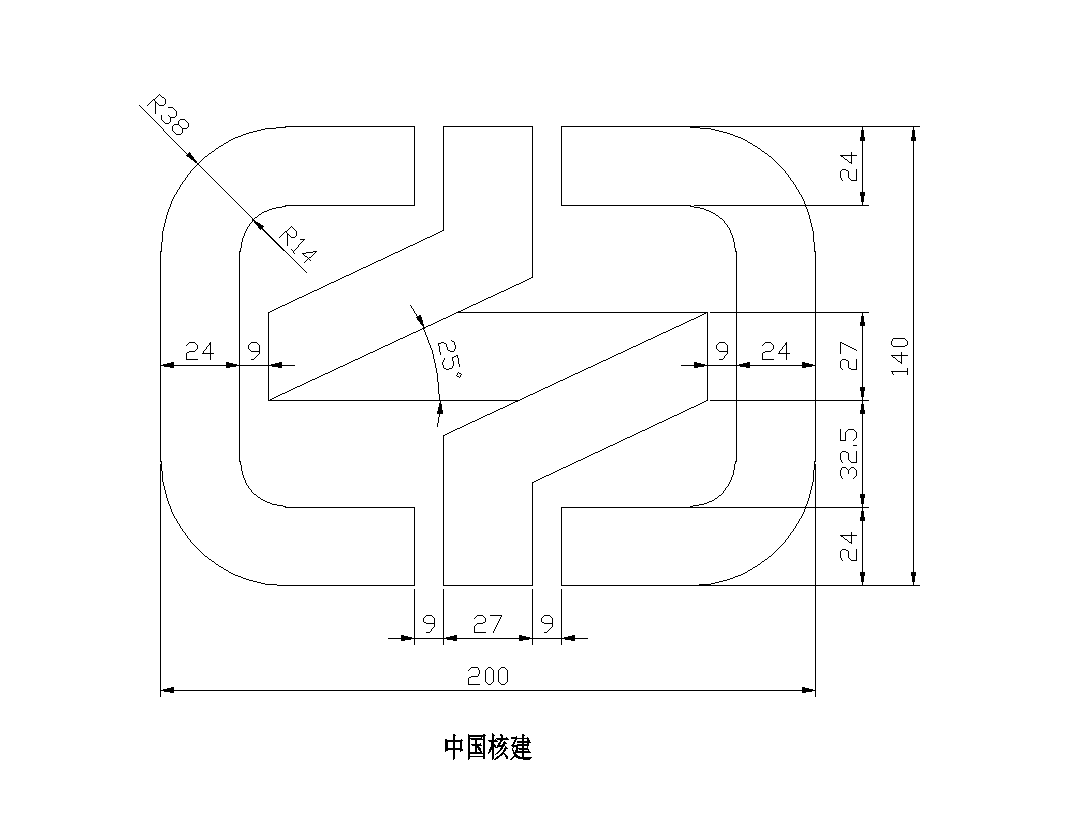

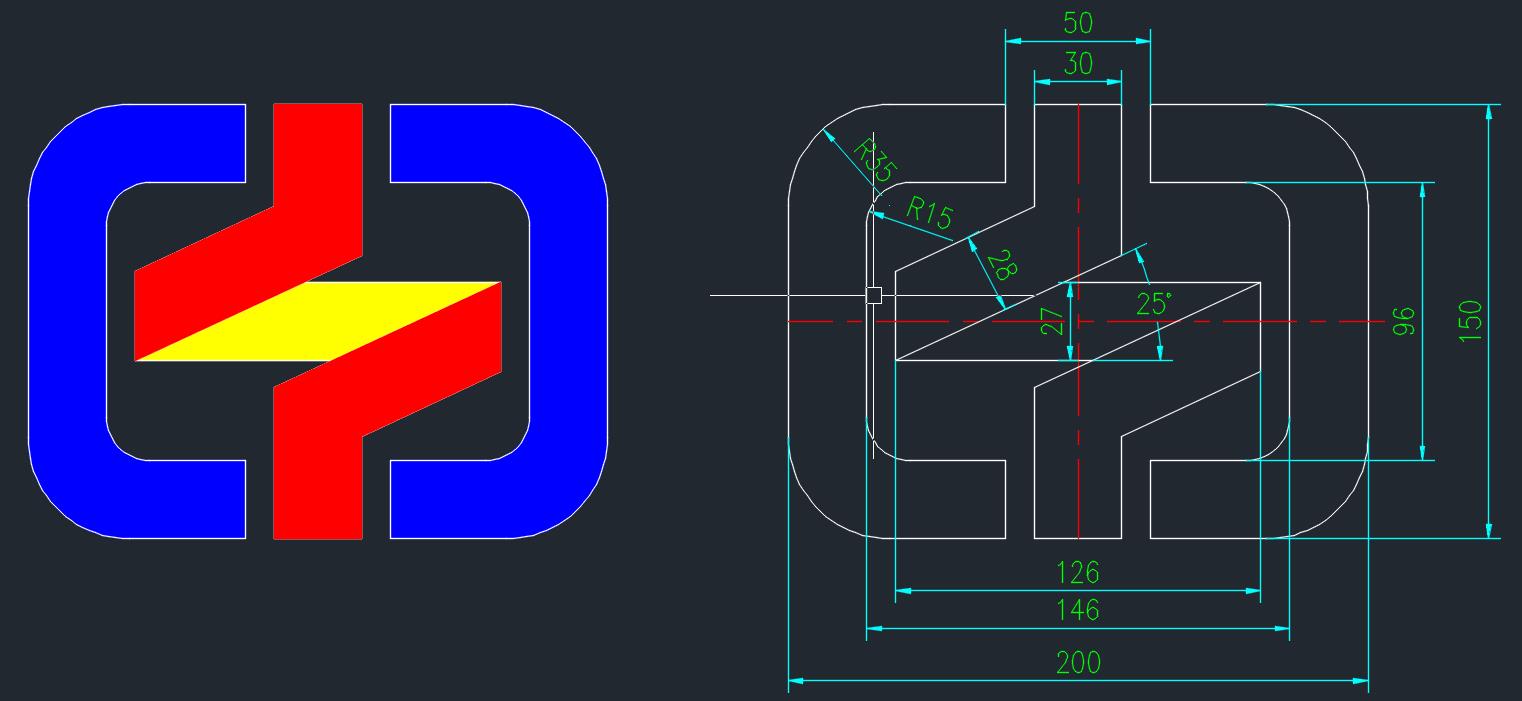

" Z/ S: M. B- O) ]% {2025 12 作业 。& S/ u" Z- T* x0 B( g
