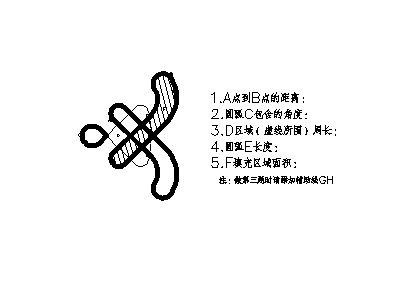

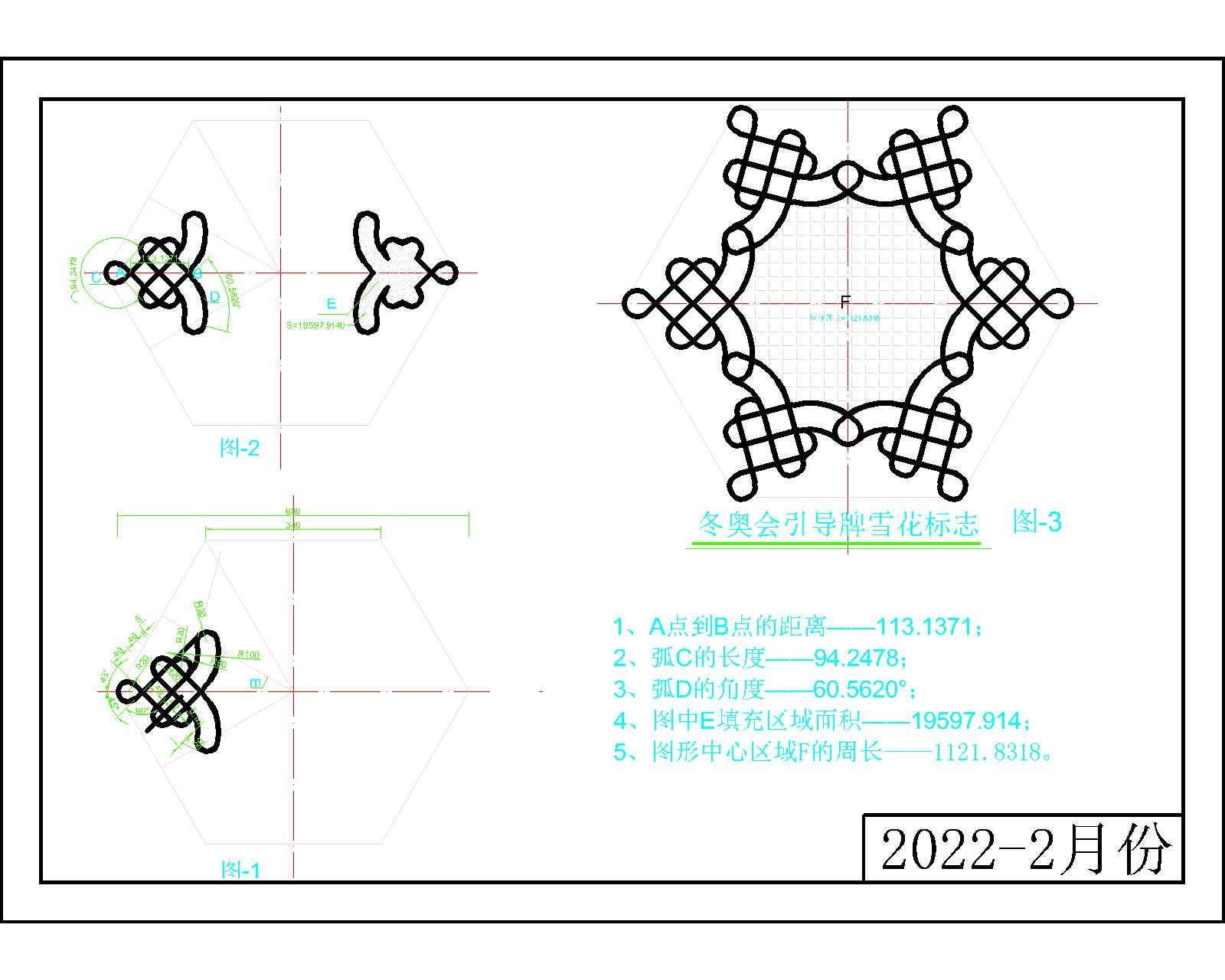

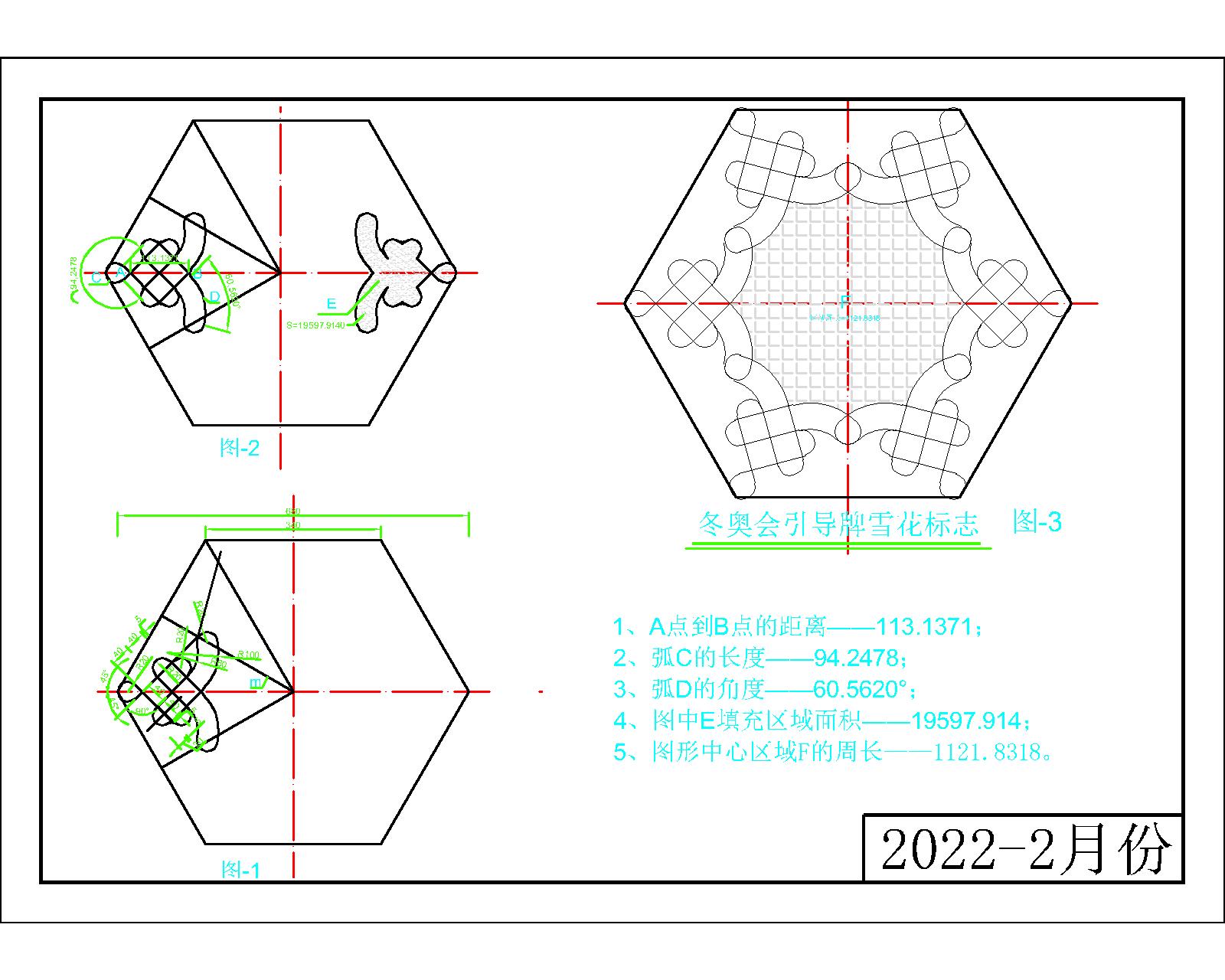

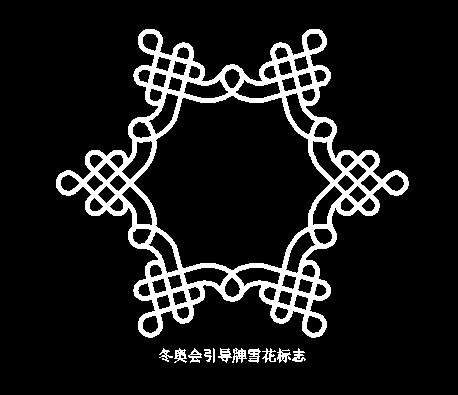

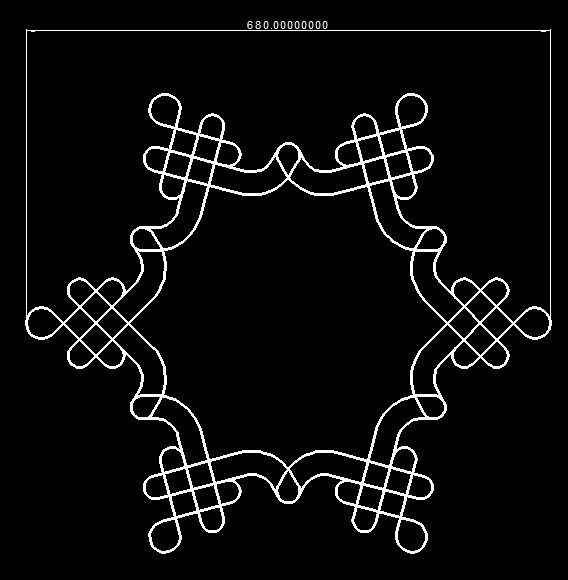

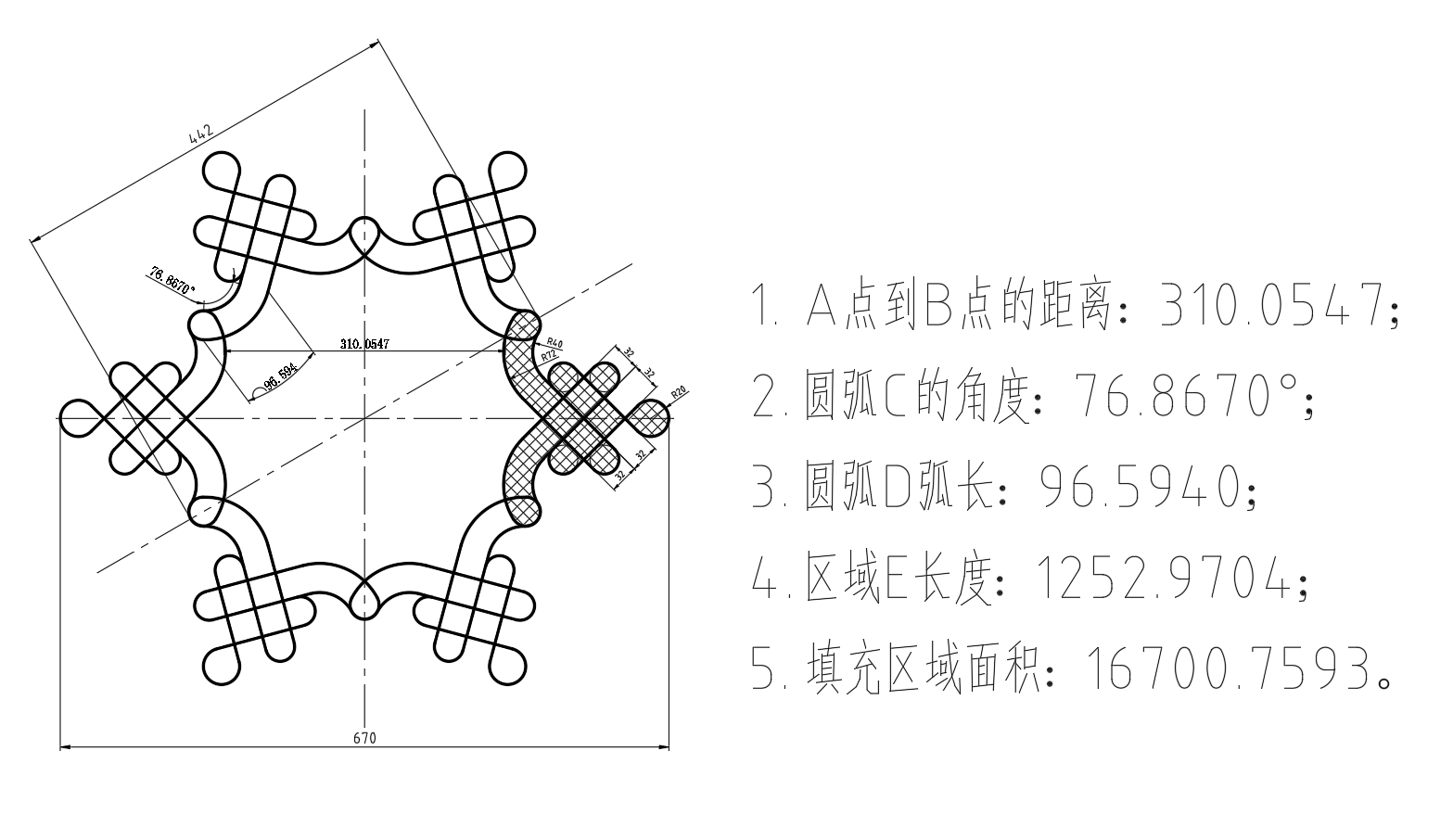

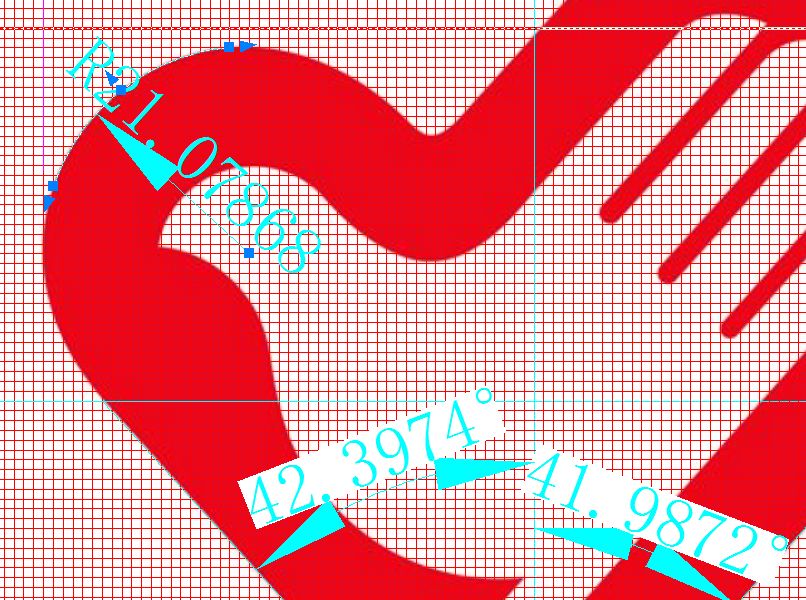

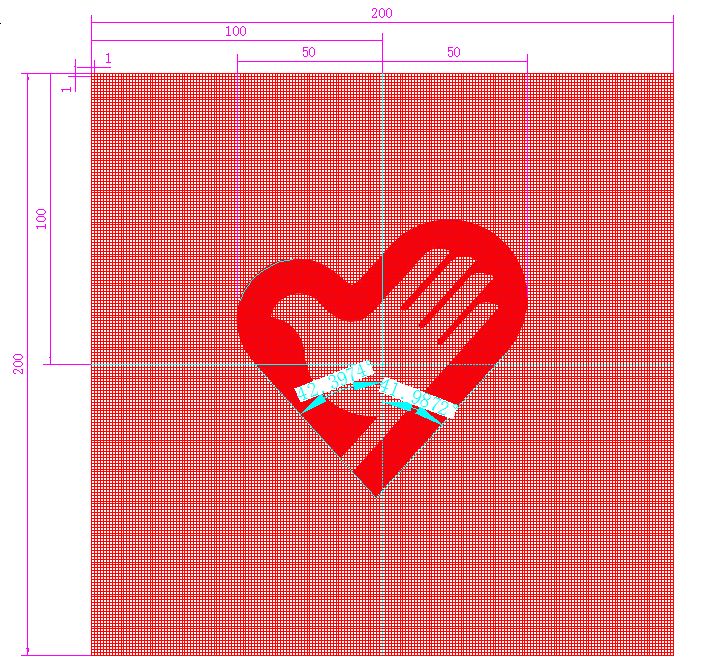

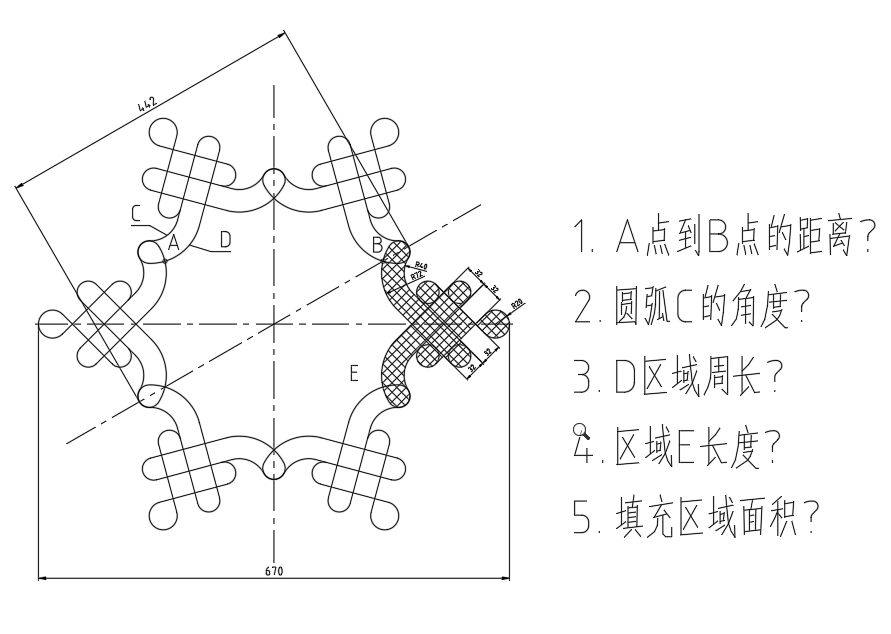

0 u6 a b/ R- r9 G1 S6 M我的一些设计方法：1、在CAD中画出网格图形，将网格图形设置为块； 2、将需要绘制的标志图片复制后粘贴到CAD的网格内； 3、鼠标点选图片，右键菜单选择显示顺序，将图片置底； 4、移动图片或放大缩小图片，达到合适位置及大小； 5、按照图形边缘绘制直线，标注长度或角度，重新按接近整数的尺寸绘制图形； 6、圆弧绘制通过绘图工具，选择三点画圆弧，按照图形边缘绘制圆弧，标注尺寸； 7、点选该圆弧，可以看到该圆弧的中心点在格栅的位置，确定尺寸为整数的中心点及半径，重新绘制圆弧； 8、圆弧与直线过渡一般要相切，圆弧与圆弧一般也要相切，三个相切的圆弧，中间那个的圆弧中心点可以不确定为整数； 9、将图形边缘线绘制好后，标注上尺寸，通过所标注的尺寸，可以将图形绘制出来。 10、再选择5个问题，给出标准答案，用截图将图形转为图片格式。dwg格式压缩后以附件形式上传就行， 记得设置阅读权限为最高，上传后，不要点击“插入全部附件”直接点确定就行。, l% k: Y! @' c, ]! I. T
