看到论坛里萧条，发个关于Flow Simulation的讨论帖。: p9 Q) q* g# T
SOLIDWORKS Flow Simulation 教程中提到了三种旋转模式：
& b- X* B" \9 S' H5 a8 I- D n, h2 c3 Z& w1.纺织机械章节; s+ L2 I# j* R) E1 G4 _* K
分析类型中不设置旋转，在边界条件的壁面里设置旋转面。
* P) ~9 f' W- m' t# B0 X# G6 |2.旋转叶轮章节5 d/ L1 {8 g h4 R- x
分析类型中设置整体旋转，在边界条件的壁面里设置固定面。2 q% c. l/ s8 i% g: H5 x8 L% E
3.CPU 冷却器章节% D0 |& i6 U- n3 P: i% B8 o
分析类型中设置局部旋转，在边界条件的壁面里设置固定面。
. d `7 d9 D$ q) z3 z那么各种模式都有设么区别、分别适合什么工况呢？
; T) M- Z+ }$ M1 F* [. S5 g找了个离心泵的模型，按三种模式分别仿真。
$ ]9 R: J) Q8 |9 A7 C. C/ ]介质：水。
, a& i% a; j8 ]' l; O边界：出口、入口压力1atm。7 P6 O2 X- R# i' A R8 K
转速：1000rpm。6 S, V; r; B$ s+ Q- n8 t a; l
网格：最粗的网格——为了加快速度，电脑较慢。8 @8 J0 h4 C8 i) l: L; r
1.壁面旋转
+ ?5 M4 x, b ]4 O2 D

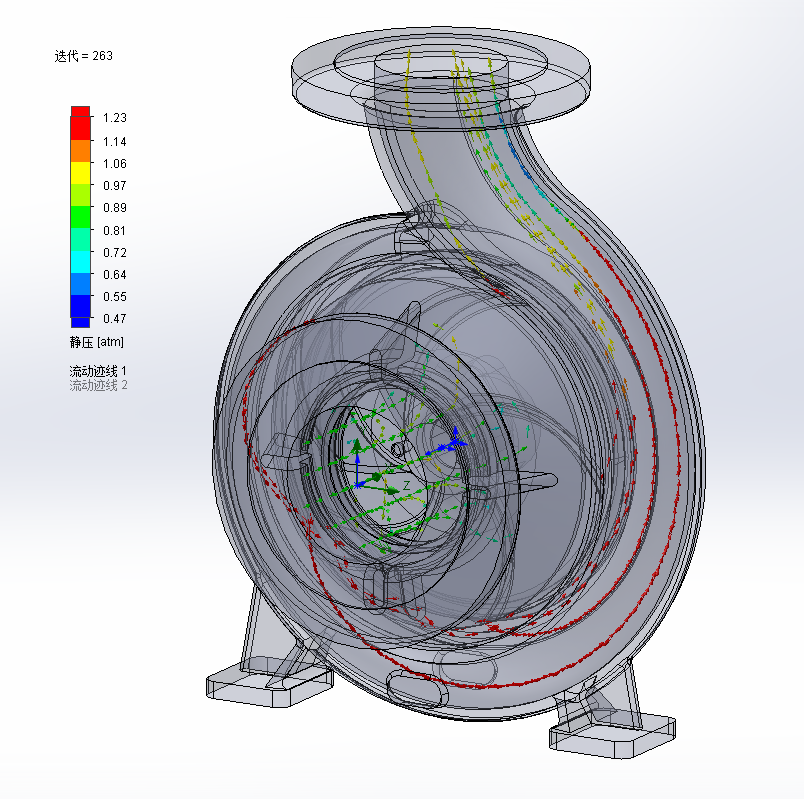

壁面旋转
& z) }& L0 b' V) k' |仿真结果显示水从出口流向入口，和实际不符。
4 _( D8 z" ^/ T6 j! X! o* W+ y2.整体旋转
# t v2 z S; S5 }; X# o

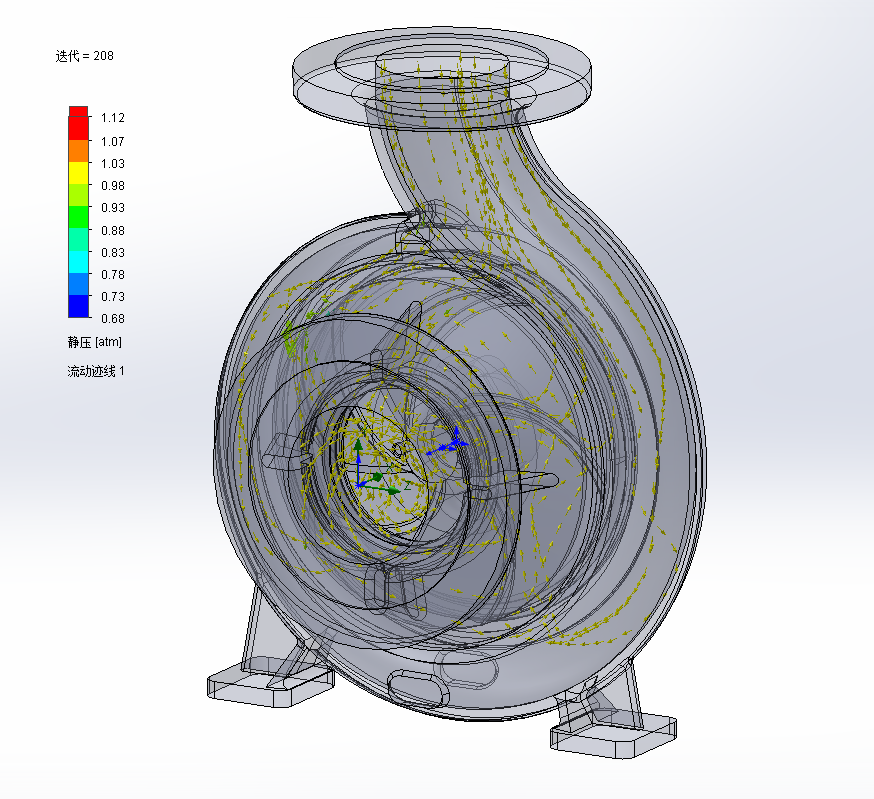

整体旋转
8 y. P3 ?# Y: G& W仿真结果显示水从入口流向出口，但出口压力低于入口压力，和常识不符。9 ?6 D: l" _/ K7 _
3.局部旋转
/ A' J; Y* J9 A6 U6 z; E# S

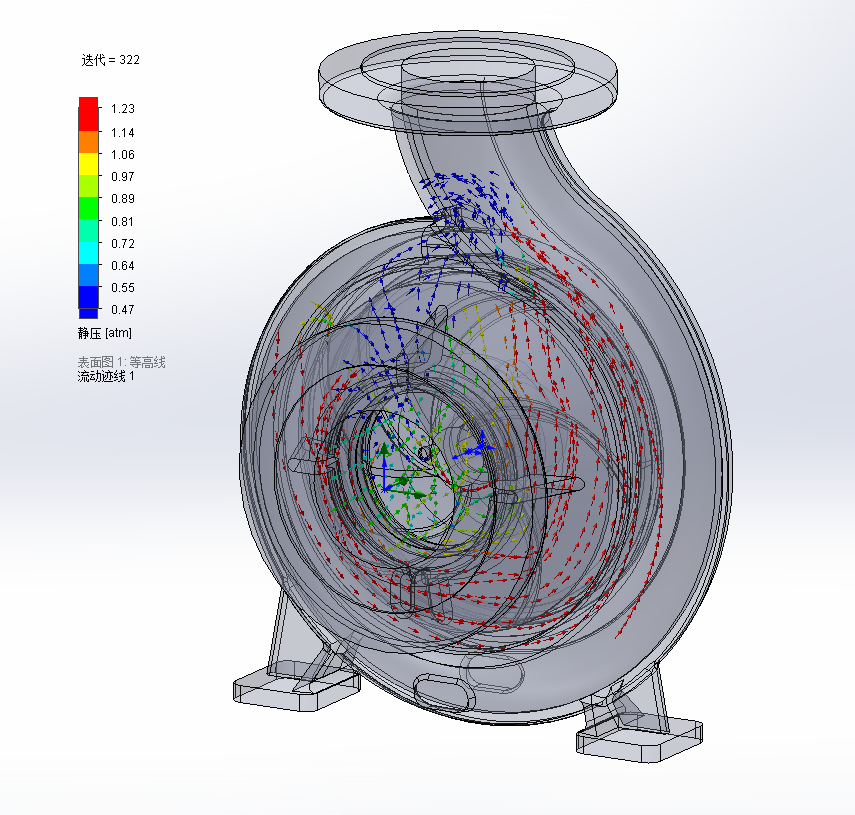

局部旋转
9 B& O. A' Y- Y
仿真结果显示水从入口流向出口，且出口压力正常，和常识相符。
3 {, T- G* `' L& m# @6 B. @' o! p! q通过三种仿真，推论：局部旋转更加适合离心泵的工况仿真。
# J! g5 ~* s4 ^4 D* U! M* L- e那么各位坛友有各种旋转模式的详细区别、适用工况的详细说明吗？请指教！: C2 C8 Y2 Q* ]9 m# u* Y
附件是模型，供各位参考。: p" |+ E5 Y. e( O4 `, f, Z( J
