怎么画圆形的铜网

小刘-到

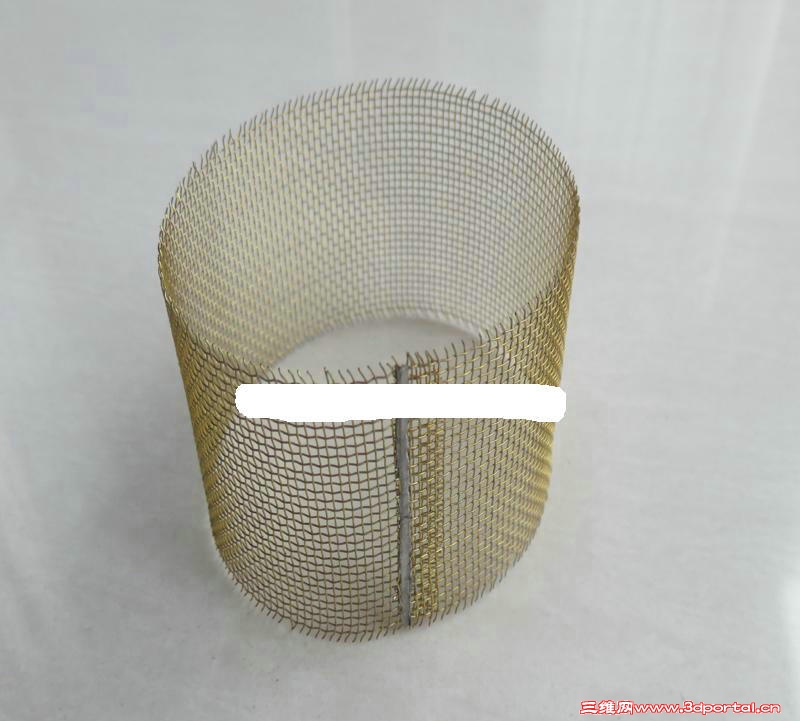

楼主昨天和一个朋友讨论，如何用CAD画铜网，始终没出结果。
/ s( G5 \/ e  }' S（因为现在还处于设计仿真阶段，所以还没有实物图，就在某度上找了个类似的图，方便前辈们理解，交流）

先说下铜网的加工过程，使用一块470*100*2的铜板，然后冲压出2*3（对角线）的菱形孔，间距2mm，然后绕成圆筒状焊接，最后出来就是一个直径150mm，高100mm的圆形铜网。
4 ^2 x. a* K" r. @' @绘图的思路有两个：
0 q+ \5 L! @8 m1、按加工方案，先把铜板加工成铜网，很好解决，绕成一个圆筒状的铜网就不知道在CAD里面如何操作了；
2、直接绘出螺旋的线，然后用小方块进行扫掠，这个方法怎么去绘螺旋的线，在CAD里面还没想到好的办法。
! Q* P4 P0 K- z8 ~) \于是乎把问题分享给论坛的各位前辈，有时间的话，一起讨论讨论，看怎么可以实现呢！

PS：绘制铜网是为了仿真用，因此要尽可能的与实物对应，才能保证仿真结果的可靠性。
9 S9 H& v3 w. j, a- t- `2 y
3 {8 G: P0 d* W0 k

yangguoshe

用投影应该是可以的

小刘-到

yangguoshe 发表于 2018-5-20 19:42
0 L' b: P) x8 A% H4 l$ p& f  j用投影应该是可以的

; ^6 z3 q+ j% p) v$ T哥，还没有实物的，现在是找了加工方了解了加工方案，并没有成型的实物。
2 t' e& ~/ O# o2 f* j& X8 S
! D: r9 Y1 Y, J+ x' a- \PS：实物投影生成图纸的设备精度咋样，贵不贵，效率如何？

woaishuijia

方法大体上有两个：
方法1.楼主的方法，先画螺旋线，用正方形扫掠，然后阵列、镜像、并集。螺旋线和阵列的参数都可以从网板的展开图上量取。
$ x, F) {% p1 R; V" l1 A- ~方法2.先画一个无孔的薄壁圆筒。再按孔的截面形状画棱柱（锥），圆周阵列。最后用薄壁圆筒与所有的棱柱（锥）差集。参数同样需要从展开图上量取。
6 W& c$ p6 G6 t- F( `
3 ]' }( e# F$ ^+ u. |4 `所以，楼主先画展开图吧

小刘-到

woaishuijia 发表于 2018-5-21 08:17
* B8 c0 }4 I! G  ^方法大体上有两个：
+ k. _! y$ B4 A0 G# \% r' J8 |方法1.楼主的方法，先画螺旋线，用正方形扫掠，然后阵列、镜像、并集。螺旋线和阵列的 ...

+ y, J& P, q$ l4 w7 M+ A1 C老师您好，感谢您的热心回复，关注您好久，之前看您发的帖子进行过深入的学习，一直没空致谢，在此先感谢您，可能您不知道您的技术贴帮助了很多后生吧！

小刘-到

woaishuijia 发表于 2018-5-21 08:17
方法大体上有两个：
# F0 e- q% H. q5 G  M; a5 l& K方法1.楼主的方法，先画螺旋线，用正方形扫掠，然后阵列、镜像、并集。螺旋线和阵列的 ...

9 R+ V. e/ v, L3 q% a  h+ L% Z您说的这两个方法，我有实际操作过，我开始想着是先画展开图，然后再考虑如何绕成圆筒，后来没找到合适的方法，只好放弃。
0 u$ S+ a/ @$ I  \您回复的方法1，画螺旋线不是很好画，得进行计算测量，但是方法可行，这个我会想办法画出来；方法2棱柱与薄壁圆筒进行差集，理论可行，但是因为棱柱是按尺寸画的，实际的孔因为圆面的关系，会有一定的弯曲，所以方法2可能只能作参考。

% N( c% E' U! l1 P! D& ?. ^PS 1：现在的电脑还是5年前配的，二维图凑合还行，简单三维图也还可以带的动，像帖子中的展开图，我画好以后点击一下就直接卡住了，约莫1分钟才反应过来，现在正准备换新主机，新主机到了我就要开始试方法1了，到时候可能还要请教老师指点，谢谢！
PS 2：老师您有了解做仿真的老师吗？晚辈现在需要学习仿真软件，对设计图纸进行仿真（主要是电磁场仿真），之前安装了ANSYS，结果不支持中文，后来就搁置了，前段时间和西交大的有工作交集，了解到他们都是用的comsol，我下载安装后发现可以设置简体中文，喜不自禁，要是您有认识的做仿真的老师，可以介绍认识一下吗？或者上课的时候我去旁听也行。我在深圳。谢谢老师您！

yangguoshe

是不是这个样子的https://www.3dportal.cn/discuz/forum.php?mod=attachment&aid=MjMzMDQwMnxkMmVhMGRlMWU4NzcyMjZkMWZkNzU2Y2UxNTA1ZDNkNHwxNzc4NzQ2NDU2&request=yes&_f=.jpg

小刘-到

yangguoshe 发表于 2018-5-21 18:45
是不是这个样子的https://www.3dportal.cn/discuz/forum.php?mod=attachment&aid=MjMzMDQwMnxkMmVhMGRlMWU4NzcyMjZkMWZkNzU2Y2UxNTA1ZDNkNHwxNzc4NzQ2NDU2&request=yes&_f=.jpg

- k7 k& G  @5 ?: {8 a. S样子大概是这个样子，但是我看着很像是woaishuijia老师的方法2呀！不知道前辈是不是直接用薄壁圆筒和棱柱做的差集得来的。

yangguoshe

小刘-到 发表于 2018-5-22 08:17
样子大概是这个样子，但是我看着很像是woaishuijia老师的方法2呀！不知道前辈是不是直接用薄壁圆筒和棱柱 ...

# l( t, Y. ?# C1 W* K先阵列    再相减    要准确点的话    可结合投影命令

小刘-到

yangguoshe 发表于 2018-5-22 12:28
先阵列    再相减    要准确点的话    可结合投影命令

怎么投影啊！前辈。

yangguoshe

projectgeometry   试下就知道了  不难的

小刘-到

yangguoshe 发表于 2018-5-26 17:43
projectgeometry   试下就知道了  不难的

' \6 I. F! x8 \, t6 q5 @) _前辈，给你个大大的赞，这个功能真的666
