SOLIDWORKS 工程图文件转换到dwg文件时创建图层 ICT—Hans Wang % B, i( i# Y$ H( F! r
摘要：对于大多数的制造企业，生产加工还在依据2D图纸，为了能够更好地和车间或者外协厂商沟通，常常需要把SOLIDWORKS工程图文件转换到dwg格式，为了更加方便的交流及符合AutoCAD使用者的看图习惯，常常需要转换后的文件保留图层及颜色区分。
8 `$ ^( E- }9 n$ }5 M8 E$ |0 y( m/ h. [+ ~- p- q8 \ |
关键字：工程图 图层 映射
3 `. ^$ c: Z6 _9 N% O1 |! C0 v2 c, j6 z
【智诚科技/王汉武/Hans Wang】随着3D设计软件的普及，大多数的企业已经实现了全3D的设计模式，但是对于一些特殊人员仍然习惯使用AutoCAD来查看图纸。那么就需要利用SOLIDWORKS软件转换到dwg文档时能够保留AutoCAD的使用习惯。下面以工程图为例，介绍转换过程如何设置图层映射。

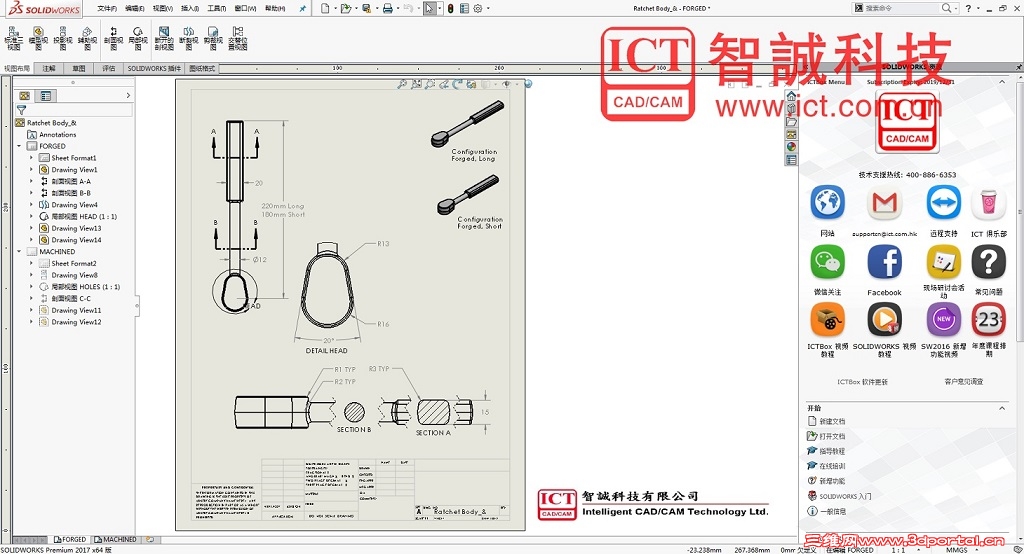

2 l! t M0 T) {/ [% @& V' @5 `4 X首先，使用SOLIDWORKS打开工程图文件，如图1：
; ]3 @; r. x3 T M
6 O Q3 A9 O8 n5 s: j
图10 R; B( [2 M) P+ t* I: W$ f

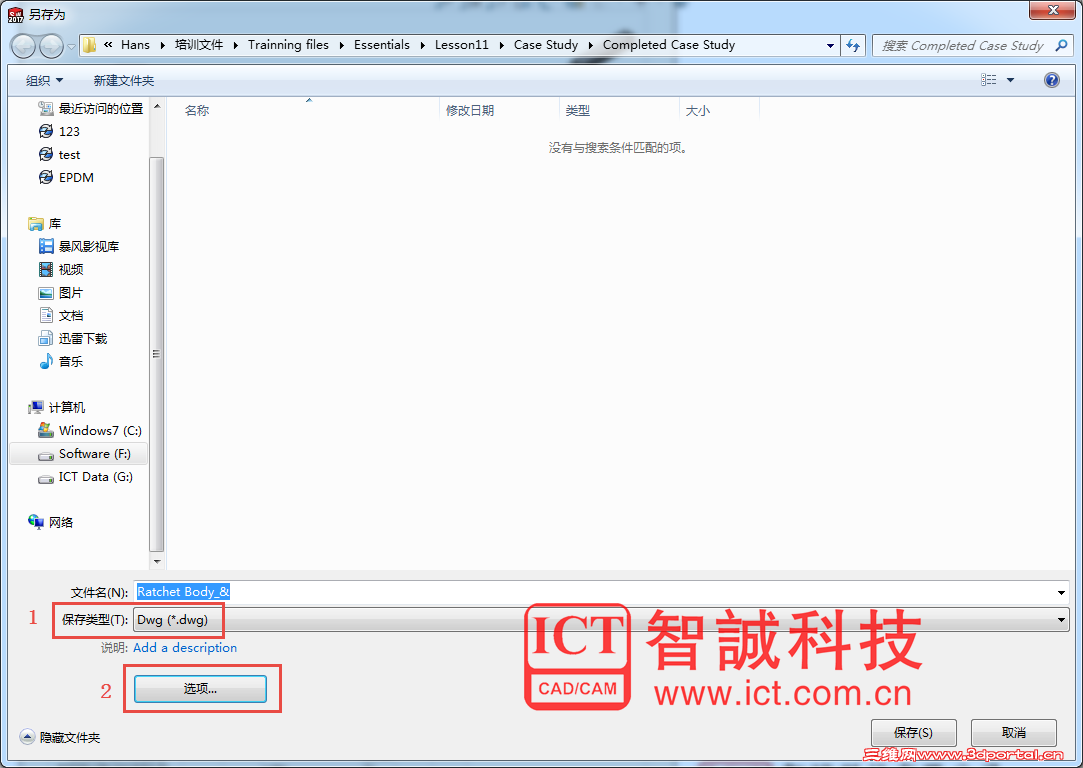

选择另存为dwg文件，点击选项按钮，如图2：6 g* z! I; ]8 M! z5 g/ J5 D
+ u1 c3 e7 _% L0 i7 B# j3 X图2 j& {5 n6 ]' F

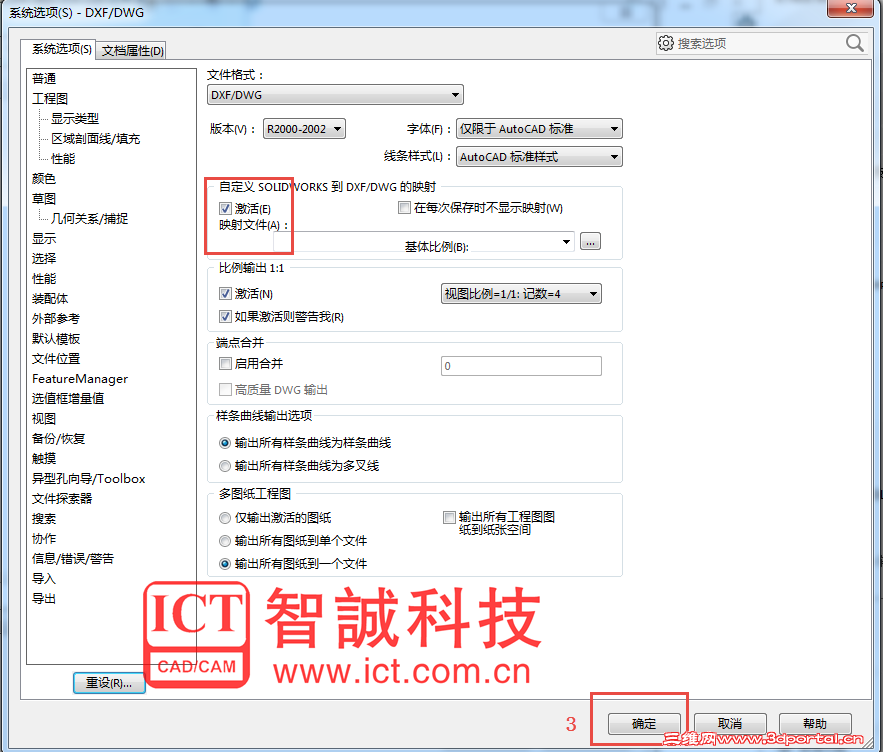

弹出的对话框如图3所示，勾选自定义SOLIDOWRKS到dxf/dwg映射下面的激活选项，单击确定。6 C& E2 P' o% F6 {) y* R) M# a
2 R1 j9 H, ^8 P1 i. E. I' ^* _
图38 t8 _% @+ M b |

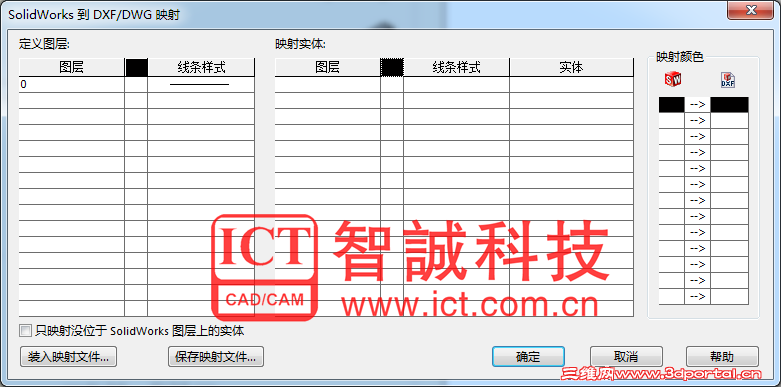

此时弹出SOLIDWORKS到DXF/DWG映射设置对话框，如图4：
" S6 O* @" L2 {8 E6 D ~! L
" G2 M# V" \1 l% \( j' X. N
图44 H3 V4 L, d7 r9 _6 ]
在定义图层设置卡中分别设置图层名称、图层颜色、线条样式。比如我们经常会用得到的轮廓线、中心线、标注、虚线、剖面线等。

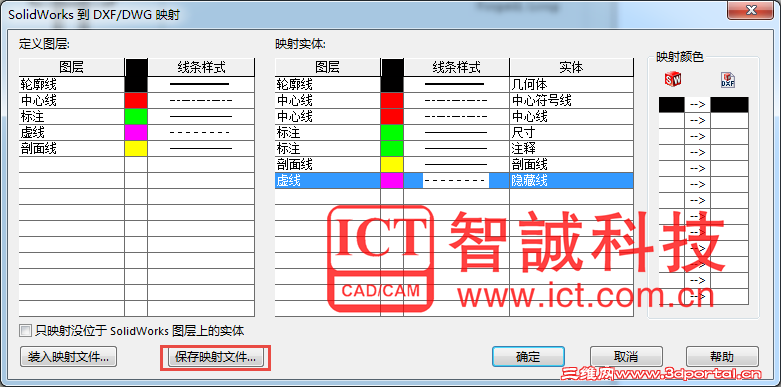

* Y, N/ [3 k0 O设置完成后在映射实体设置卡中设置SOLIDWORKS中实体和AutoCAD中的图层对应关系，全部设置完成后如图5所示。
: H: o) ^/ ^* ]
" V: X" R* M3 y图5

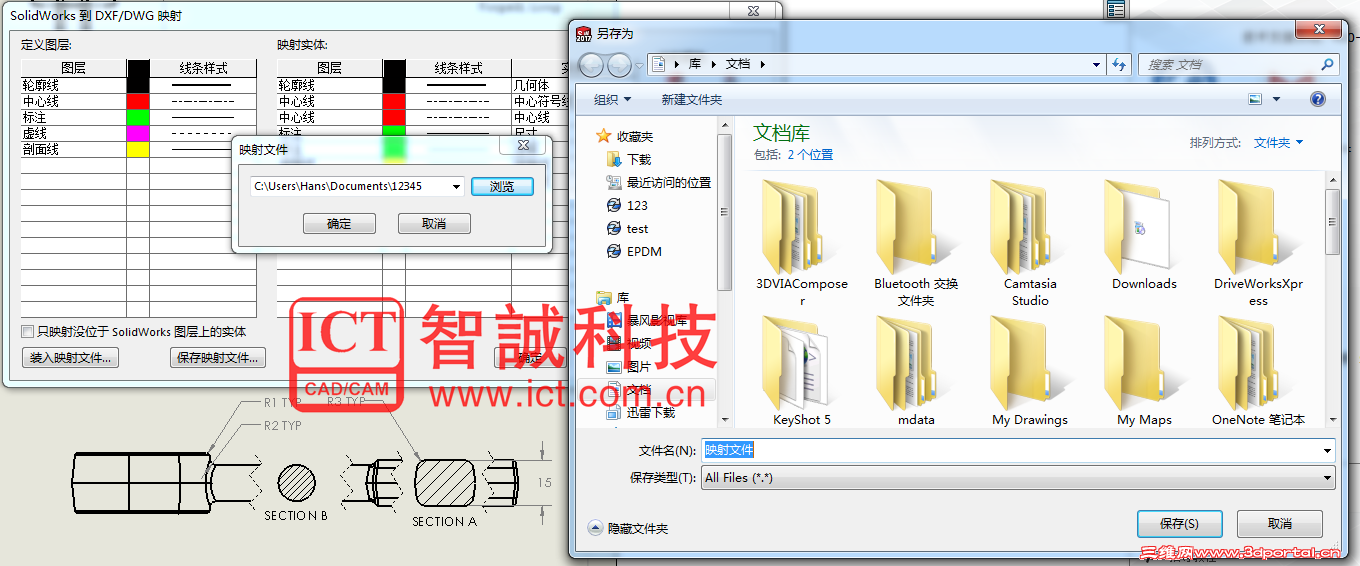

6 q0 a, R+ i {8 y/ o3 r9 C设置完成后我们也可以保存映射文件，方便以后和他人重复使用，如图6：
7 x& u- L4 z! P6 [3 e
" ?# O! e8 a/ [4 D
图6

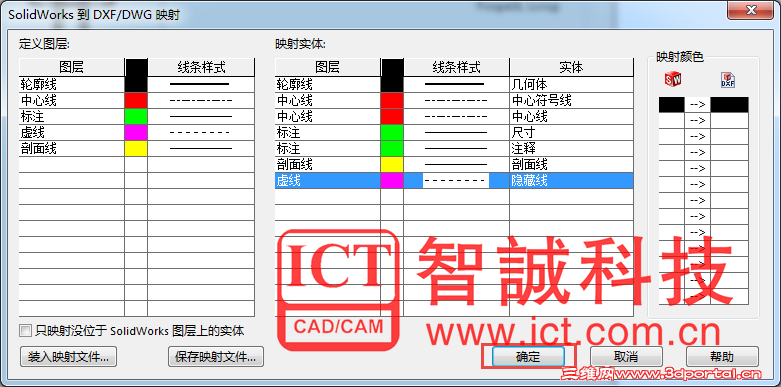

3 z0 d$ A0 x( n- c' a. t1 i全部完成后点击确定，软件将会自动完成转换，如图7
7 ~( j# q. q2 C( A8 E2 O
) T n4 b+ @' h3 r, E4 V图7

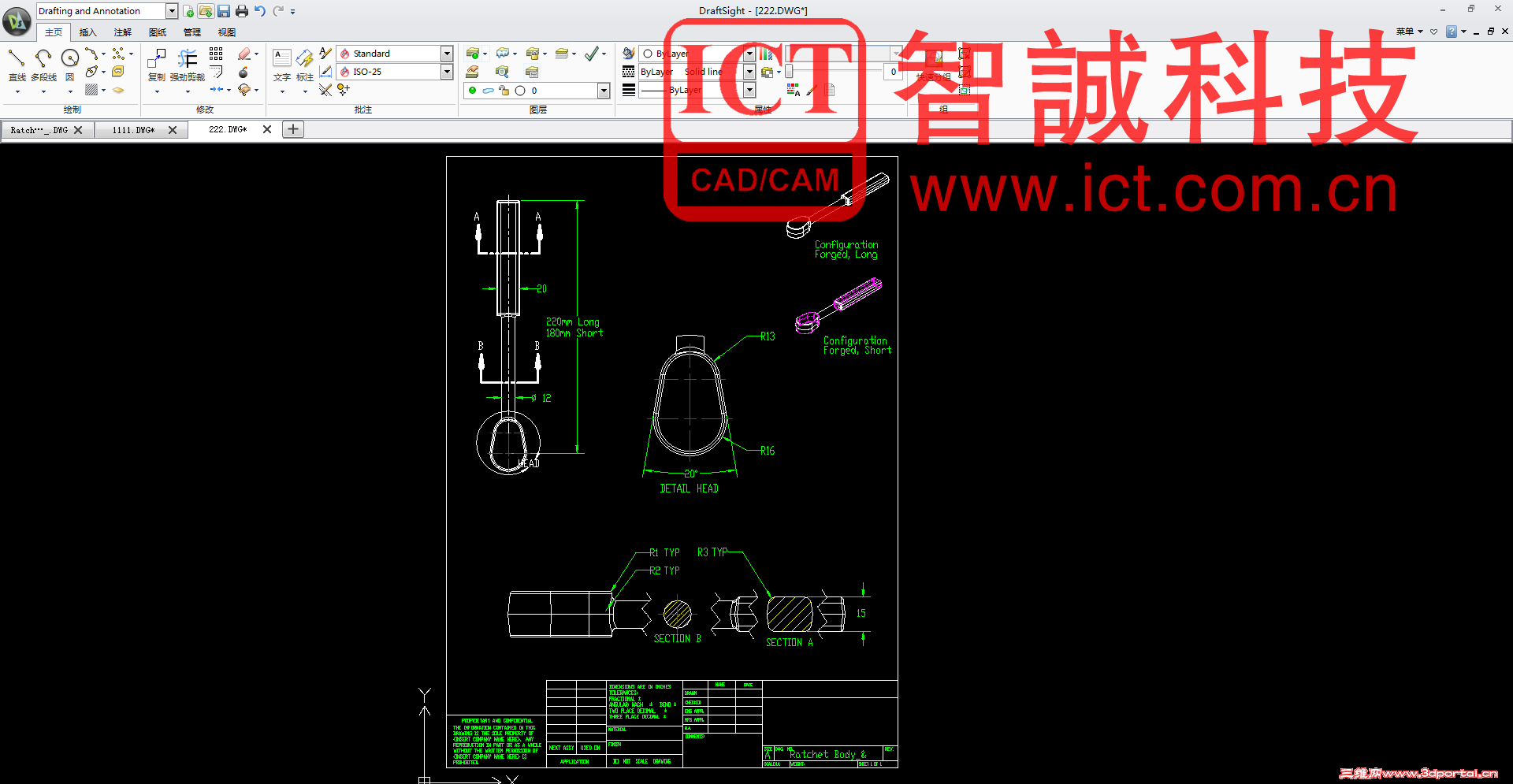

4 N$ X* y+ A) A' d1 Q' H+ y& e使用免费的2D设计软件Draftsight打开转换后的dwg文件，查看效果如图8：
: C& p0 R+ U* }8 ]7 a( Y, \
5 B; |9 x/ p0 l0 H; T, Z% r
图86 \6 Q. n: i6 B4 s2 X7 U4 G1 K ~0 f" m
通过以上的方法，可以快速实现SOLIDWORKS工程图文件转换到dwg文件，并创建符合2D软件使用者的设计习惯！
