SOLIDWORKS零件工程图模板新制
ICT—Cookie lin

% F7 Z- |& N# v6 q0 m3 \【智诚科技/林康杰/Cookie lin】随着SOLIDWORKS 用户群体不断的扩大,现在3D已经不是什么新鲜事。目前一些企业遇到的问题是每个工程师出的图纸格式各样。没有统一的标准,要想实现规范化,那么起码图纸格式要统一,为此在这里详细介绍零件和工程图模板的制作。没有零件的工程图模板是制作不全的,因此先制作零件模板。为了统一,在这里中文字使用宋体10号数字使用Times New Roman12号、英文使用Times New Roman14号1 S. A. Z2 A4 P. k3 z
) F/ {/ ~/ C# D1 }6 v
零件模板篇
' e: ~6 I; S4 J. P0 ]. b4 ^

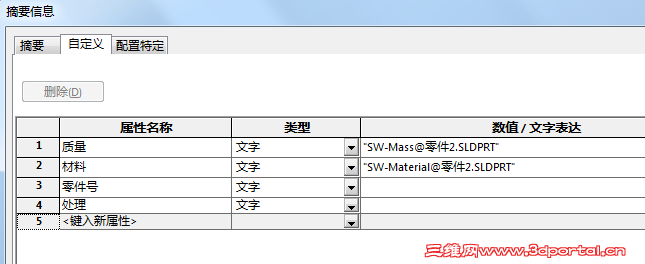

5 c, e7 m4 H0 ^1、        新建一个零件,【文件】—【属性】给这个零件添加4个自定义属性,其中零件号和处理需要手工添加如图1所示
( y; s/ Z( K5 f' O# y: j1 }! _$ ~/ o 1.png 1 c. n) n$ }+ K
图1% m: M4 F/ C# i, U3 C6 m7 Y

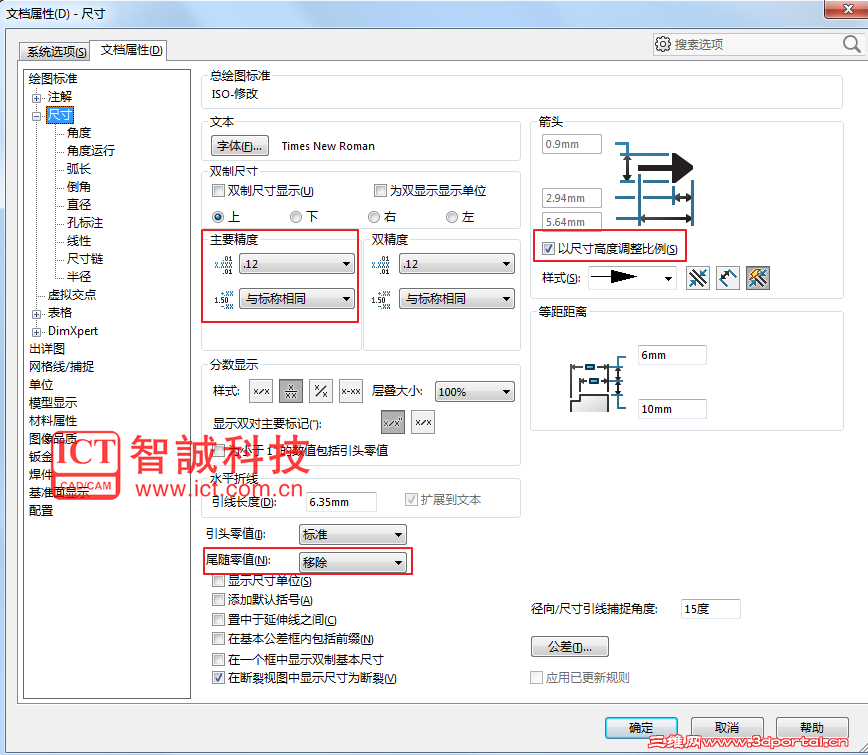

2、        【工具】—【选项】—【文档选项】,绘图标准选用ISO为参考基准。注释中字体改为宋体10号。尺寸中的字体改为Times New Roman12号,勾选【以尺寸高度调整比例】保留两个小数点以及移除尾随零值,如图2所示
7 B8 `5 i' Y+ g  n1 c" a 2.png
, |* ~. @$ e' m: Z* E图2) P  x) @! q$ K$ L& K

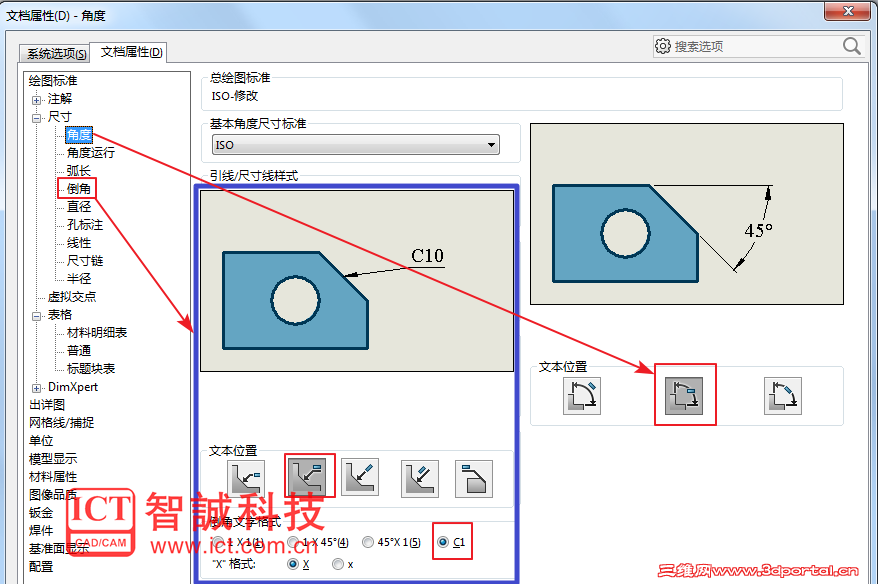

3、        【尺寸】下的角度选择水平文字,倒角选择水平下划线C类型;【虚拟交点】选择Star类型,如图3所示
) Y2 E! n# T  n! n5 f+ y 3.png 0 n9 |8 i: }4 S! R) P
图3* ^& r3 x: B) P3 v! j8 A

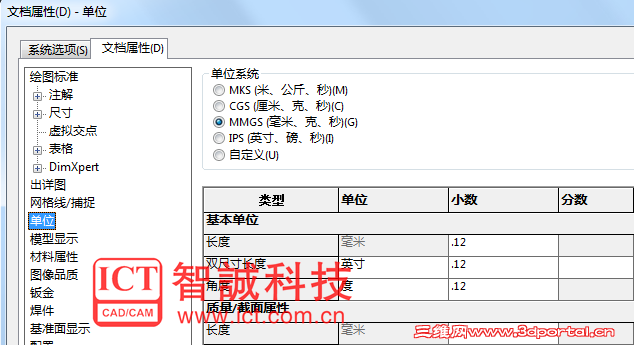

4、        【单位】下选择MMGS,小数点两位如图4所示0 n  g( q: t, c: g& A+ G+ H
0 D0 J+ G1 M% ]2 V* r! [/ a图49 @4 g% a! Q" S. I: Q" z' |

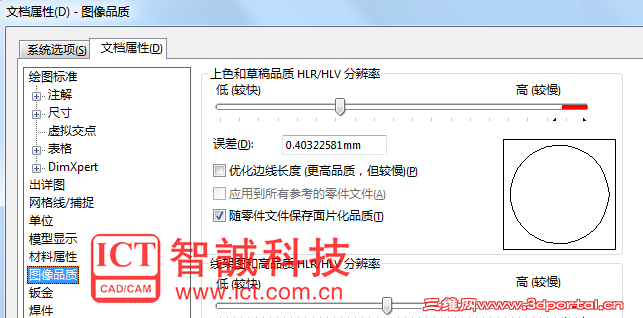

5、        【图像品质】中为使SOLIDWORKS运行流畅,图像显示右不显得太差,推荐滑块放在三分一略上即可,如图5所示。确定完成文档属性设置- M+ D: [% {7 P2 J3 k3 o
5.png / r/ F7 f& x0 E$ l& M
图5( c0 W( i9 @) {0 g$ r: b, x
6、        将零件另存为后缀名.prtdot作为零件模板,避免软件升级导致模板删除不推荐直接默认路径下。在此我保存在D盘下的“ICT模板”文件夹内。6 w6 u4 N# Y, n$ j

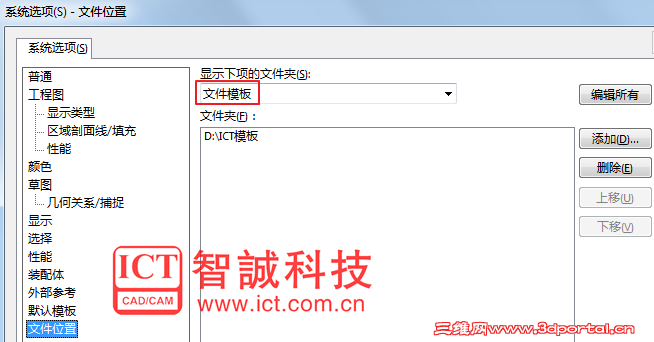

7、        【工具】—【选项】—【系统选项】—【文件位置】在【文件模板】里添加“ICT模板”,点击确定。如图6所示
7 B4 y1 i2 q# M" M) D+ S% P 6.png
3 J4 K! g, o9 W  }, y( p( C! Z图6

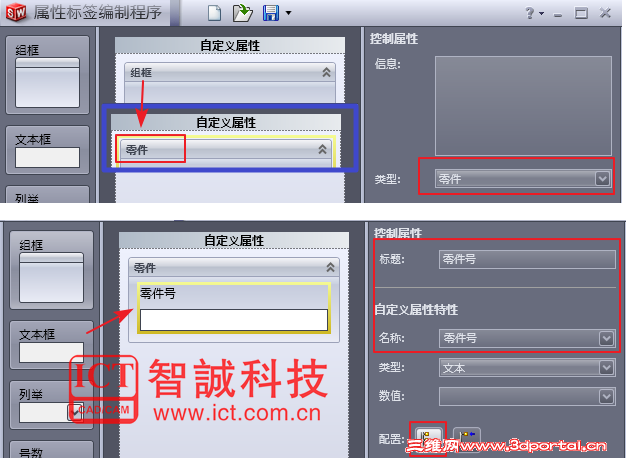

+ X- N; s1 W) n& F/ a3 b& C2 Q8、        由于有两个属性需要人为手工填写,为了方便填写,在这里我制作一个属性框。【开始】—【所有程序】—【SOLIDWORKS 2016】—【SOLIDWORKS工具】启动【属性标签编制程序 2016】。把“组框”的名字改为“零件”并选择【零件】类型。把“文本框”拖到“组框”内,标题和名称都为“零件号”并选择“自定义选项”如图7所示" R0 m4 @& {# N) r+ U. F6 S" P8 g
7.png / G  m3 i5 H2 I# p( T7 A+ q0 S& m
图7* }6 f! ?; h' @  f' X

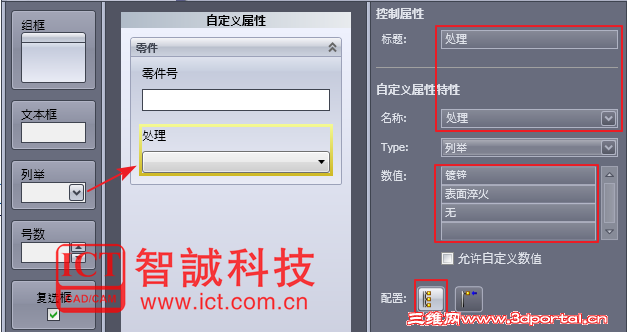

9、        把“列举”框拖到“组框”内,标题和名称均为“处理”,选择列举类型。数值下为所有处理类型。保存到“ICT模板”文件夹内。如图8所示
/ A3 r, H" [: n* g( G; ?2 r 8.png
$ k' f$ L$ ?+ M: R图81 m" G; s% f: a7 z. c

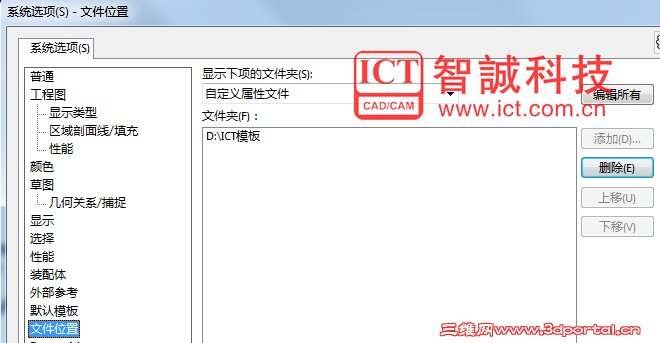

10、        【工具】—【选项】—【系统选项】—【文件位置】在【自定义属性文件】里添加“ICT模板”,点击确定。如图9所示  y; Z, B* \" t# ]4 J1 R7 T, X; j
9.png 5 G6 G4 j" \" b& j! ]7 V9 o
图9

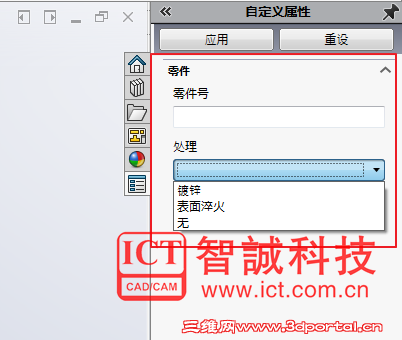

1 ?' n9 {7 c8 N- O9 K0 A, ^11、        新建零件—【高级】就可以看见“ICT”模板。选择零件模板进入,在左边属性框就可以看见我们刚才设置的属性,以后零件属性的修改在此改就可以了。如图10所示* _0 S  R) Q/ S2 p3 M. b) e
10.png # x% C0 C/ R% @- r/ N1 x
图10
/ o1 i1 h+ }& f8 R; h
1 A6 A' l, ^% e) X' l7 i/ W) d: A6 _8 H! a) \5 p

评分

参与人数 1三维币 +10 收起 理由
阿帕奇 + 10

查看全部评分
