第一次碰到这样的弯管，不知如何下手，请指点！

kevinchen2013 · 发表于 2017-3-2 13:07:40

您需要登录才可以下载或查看，没有帐号？注册

x

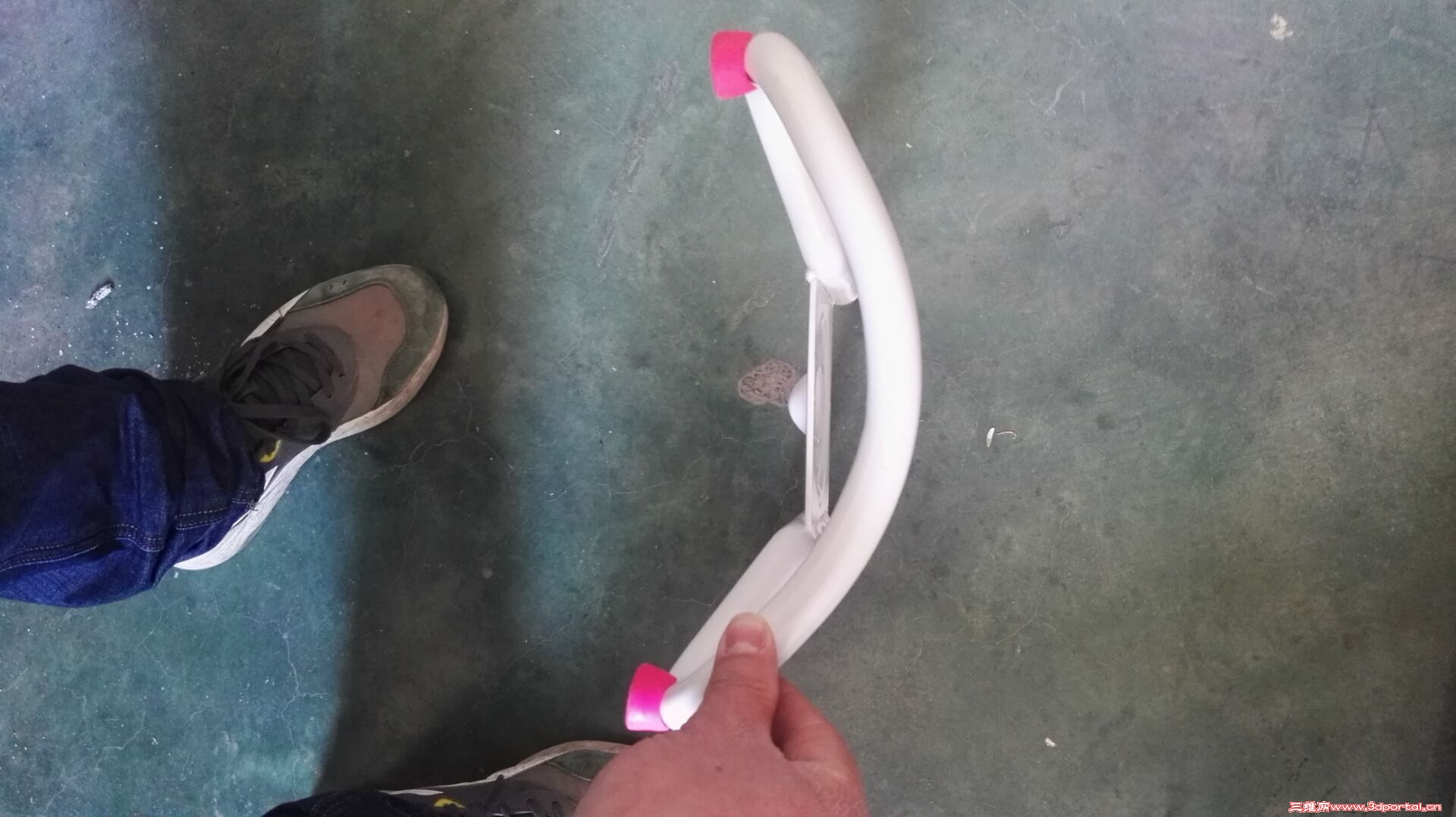

第一次碰到这样的弯管，不知如何下手，请指点！谢谢了

licoolicoo · 发表于 2017-3-2 13:45:00

数控弯管机

kevinchen2013 · 发表于 2017-3-2 14:23:47

我想要问的是如何画这个图？

SW2016 · 发表于 2017-3-2 14:48:33

电脑上没SW，没法示范，可以这样做：
拉个曲面，然后包覆出扫描路径，最后扫描。

kevinchen2013 · 发表于 2017-3-2 15:24:06

谢谢各位！要是能有个实例就好了！

jinqin11 · 发表于 2017-3-2 16:00:49

用投影曲线画路径
三个基准面画路径视图，然后用曲线投影曲线，制作曲线

SW2016 · 发表于 2017-3-2 16:05:13

本帖最后由 SW2016 于 2017-3-2 16:17 编辑

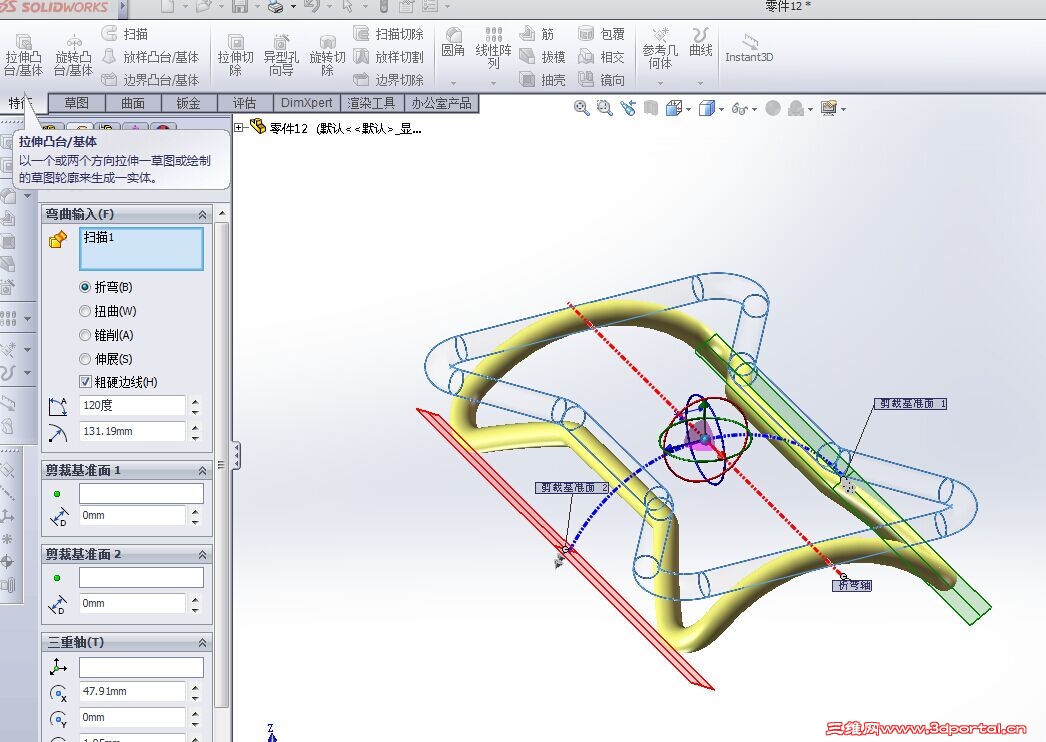

在一台破电脑上装了个2012，放个P给楼主参考：

kevinchen2013 · 发表于 2017-3-2 17:11:30

太感激7#了！明天我自己再试画。

fofoloveyh · 发表于 2017-3-3 00:03:21

不知为啥，我做到最后一步扫描，选取扫描线是一段，好像包覆出来的线是断开的？请教是什么原因

keilei001 · 发表于 2017-3-3 00:37:19

fofoloveyh 发表于 2017-3-3 00:03
' l" ]( X4 V+ R- R+ r+ o/ e+ v不知为啥，我做到最后一步扫描，选取扫描线是一段，好像包覆出来的线是断开的？请教是什么原因

可以选择不同类型的扫描路径

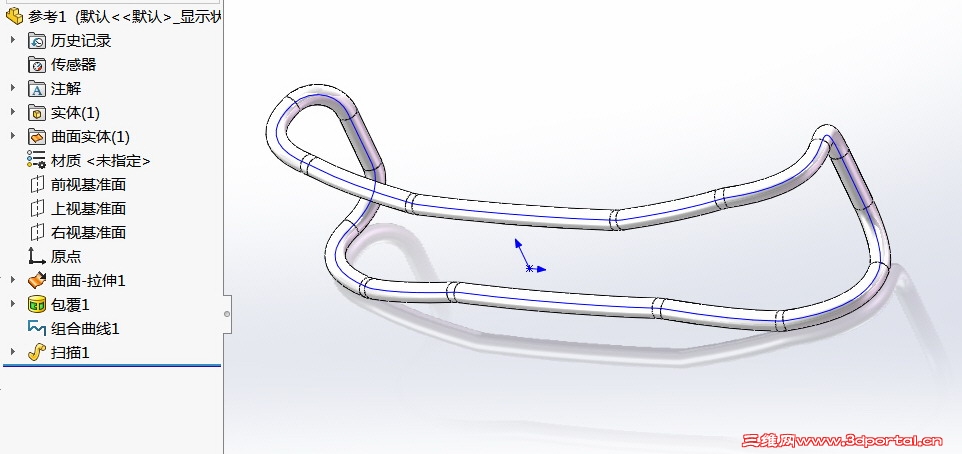

比如这样，不用3D草图，而把包覆线做成组合曲线；

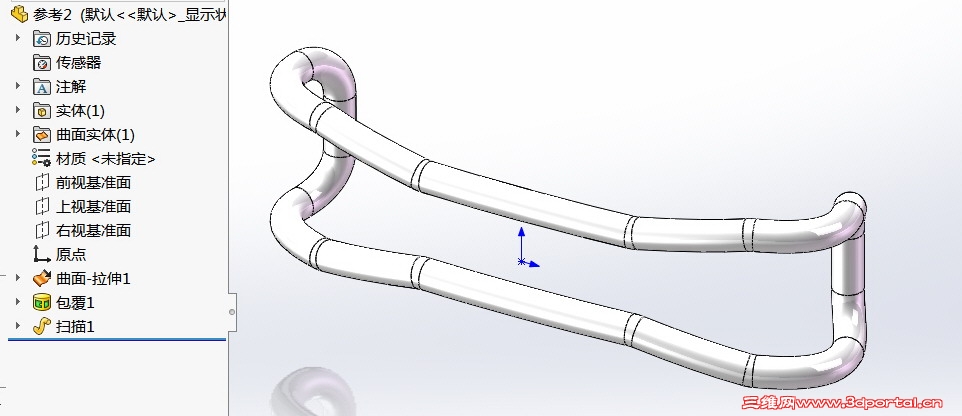

也可以这样，直接用包覆线作扫描路径，甚至可以不新建基准面来画扫描轮廓。

kevinchen2013 · 发表于 2017-3-3 11:01:28

做包覆的时候没办法选取全部完整的面，总是出现问题。

kevinchen2013 · 发表于 2017-3-3 11:04:50

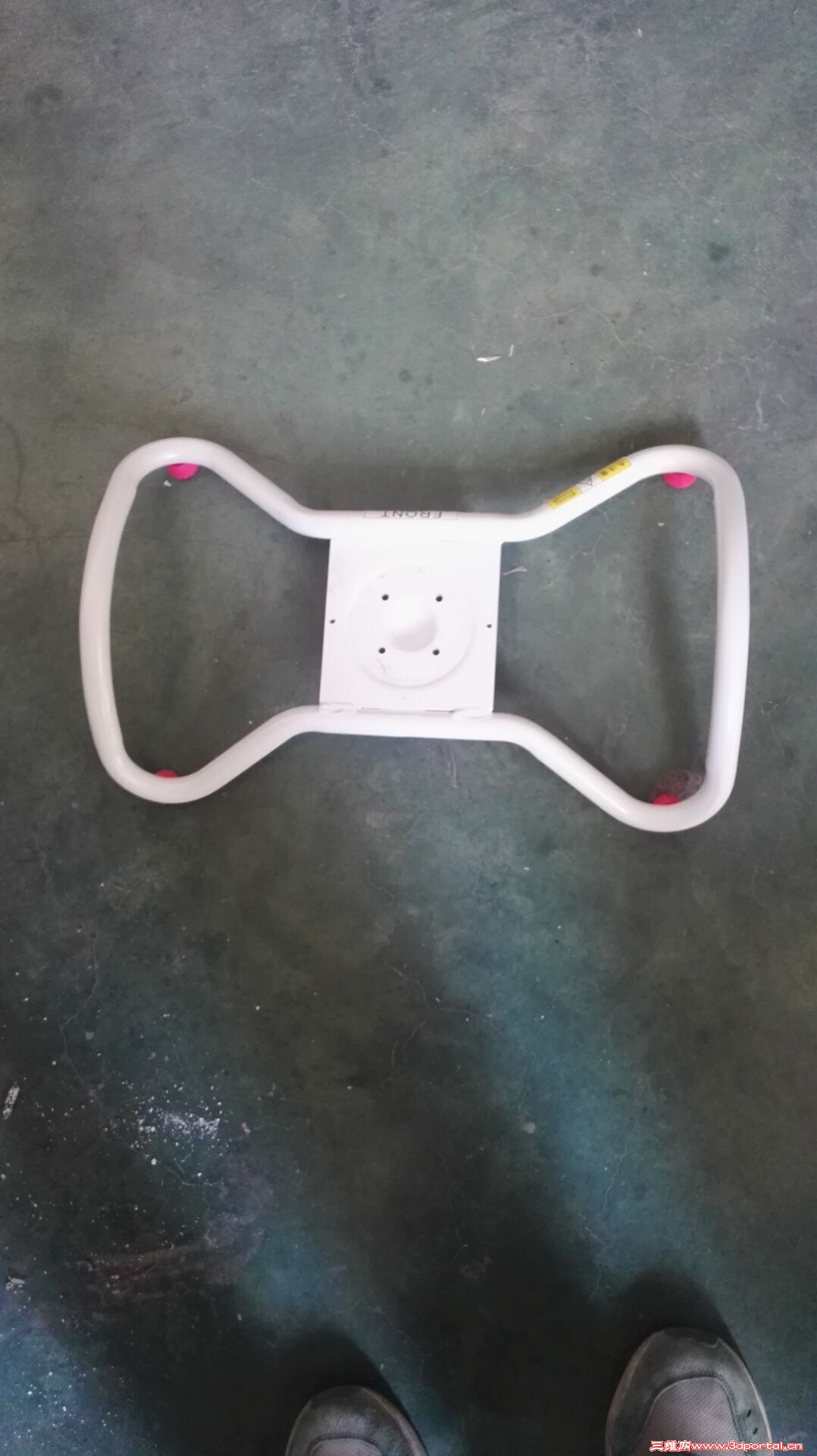

产品是这样的，能否画这样的实例吗？
谢谢各位大师了！

哈企鹅 · 发表于 2017-3-3 11:54:55

kevinchen2013 · 发表于 2017-3-3 13:19:01

自己摸索了半天，还是找到方法了。

kevinchen2013 · 发表于 2017-3-3 13:19:51

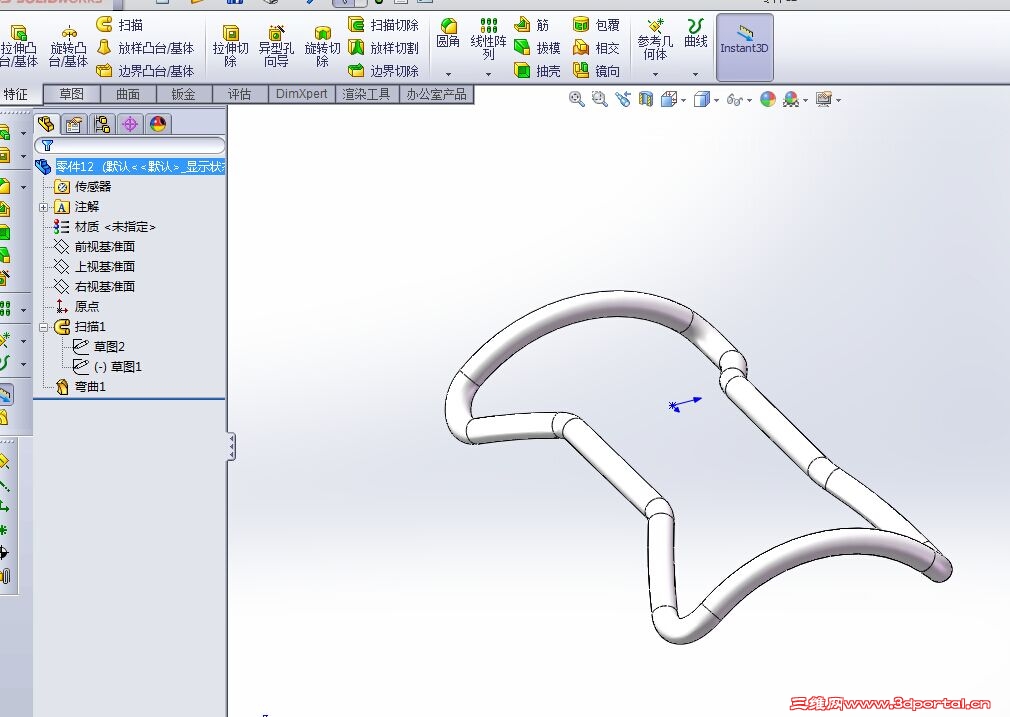

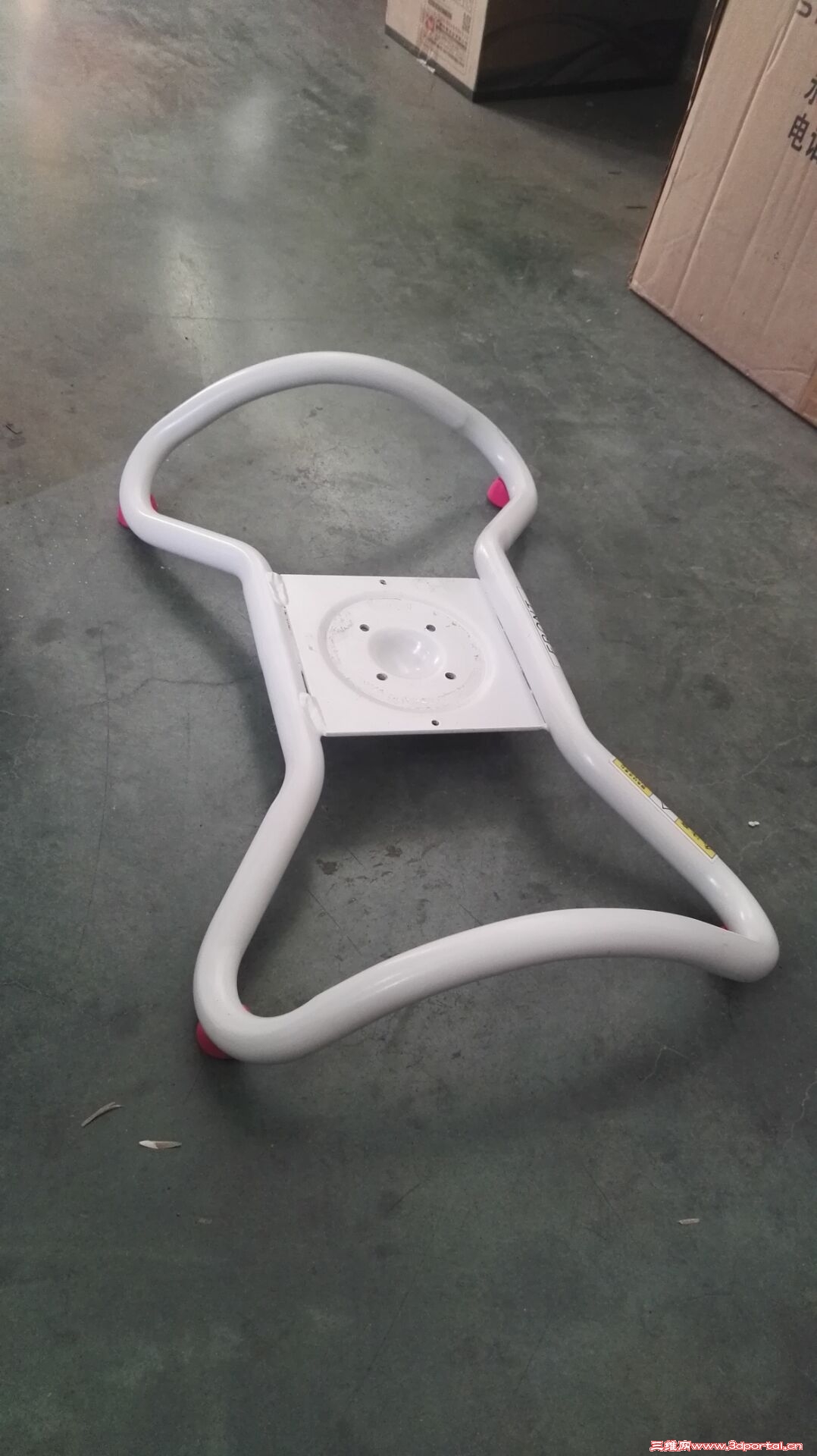

完成后的
