如何快速定义Routing零部件 作者：ICT-Bin Huang , X7 S) o$ ~7 t( R, F) Z# {' d
/ F% I! S6 m& s" P! ]( t
1 f" ]# f6 {4 A4 x" x" s
【智诚科技/黄显彬/Bin Huang】* o5 f0 O; L& C; t
Routing 应用程序是 SOLIDWORKS Premium 软件的一个插件。 您可以使用 Routing 生成特殊类型的子装配体，以在零部件之间创建管道、管筒、电力电缆或管线的路径。2 n) I- x+ o2 V6 s; a# b
当您将某些零部件插入到装配体时，都将自动生成一个线路子装配体。生成其它类型的子装配体时，您通常在子装配体自己的窗口中生成它，然后将其作为零部件插入更高层的装配体中。但生成线路装配体时，不采用此种方法。 7 G% C0 I+ c, T) h6 m& g
# F! h0 A2 w2 E/ y" y
线路子装配体由三种类型的实体组成：
. |/ e8 S1 k+ ~5 c3 S/ w6 x•零部件，即配件和接头，包括法兰、T 形接头、电气接头和线夹。 : q: Y. F- w% }* A
•线路零件，包括管道、管筒、电线、电缆和管线。
; C/ ~* w& s/ y* B•线路特征，包含线路路径中心线的 3D 草图。
- ]3 {% e4 v7 C- R/ ]" L
" m' l% Y4 P/ L% E1.打开一个建模完成的零部件，本例中以法兰为例子，直径管道5mm大小（本文以SOLIDWORKS 2016为例子）
! ]! e2 J0 k: h) U9 x- ^- q" a 2 s* A4 s$ h" o! j& V4 l
/ J* ]2 _$ h( k( N6 j1 H
2.打开一个管道零部件，这里目的是法兰需要生成管道，故需要定制一个与之相匹配的管道零部件。打开一个库中现有的，进行修改即可。. }7 r; R6 x) |5 S
5 N4 E6 x2 ^2 _ ?: g% W
3 p: b6 g3 F/ d4 W# D8 a6 _
3.删除其它配置，只留下一个配置（任何一个），并且将其另存为，名称(自定义),本例中命名为tube-4,保存默认路径为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\design library\routing\tubing\tubes。
" P. D+ S& M: x$ n/ a
' V( C, F0 h! E9 u2 L) y4 i. H2 Y4 w( A
4.将仅存的配置进行复制，使用Ctrl+C和Ctrl+V。
( ~, `0 H$ _2 }$ H + s9 e" a, v4 f4 k
8 Q0 H" T$ y3 J6 T) Q& m5.右键复制出来的配置，在弹出来的菜单中选择属性。2 L" W% c3 h+ @1 m- ^/ K( T
' U# W3 P3 j' f" a
6 V6 R* @9 R" M6.在属性对话框中，将配置名称和说明进行更改为Tube 5mm ODx1mmWall,该名称可自定义。点击确认2 B4 r. z: R/ @4 m" S* G) }
: n: A, u& S8 O- y# a
' K; k; {* [. _( ^( }' ]7.右键Design Table菜单中，选择编辑特征
8 F8 f8 n( e' E2 [ " b. i2 O$ F. Y' j% Z" }) ^( }7 {
' Q. l v4 Y J: D0 \0 o% Z) \8.在弹出的对话框中，将以下选项进行勾选。点击确认
" b& E P* r2 u
" }' G. c4 b7 C( k+ H( S& o6 ^" K. }0 m" O* Z) V, e- L, S
9. 右键Design Table菜单中，选择在单独窗口中编辑表格。& x" R1 j8 [" c" [* n
. e. J Y4 v* V
9 k2 i; l1 x l" R4 z% z/ G7 ~10.在弹出的对话框中，将新增加的配置选择并点击确定。, X; ]+ j+ g- |5 P
) l, s Y( F5 I$ c
/ p( _+ @$ w# y7 q11.在打开的表格中，添加以下列信息。% [. n8 ~8 r$ P3 z
. E5 t$ j% b4 K) e! J. d$ s0 \+ U4 ]3 D d! m$ k
12.激活Tube 5mm OD X1mm Wall配置，并在扫描特征下找到pipesketch草图进行编辑。
: |1 o$ h% _/ O+ j: ^) [) X 5 N3 X7 @0 K. X* w7 Y: B6 ~; ?
- E$ r4 ?# B9 Y/ z: H/ o4 Z0 Y13.在草图界面中，将内径更改为4mm2 ]5 p1 p) E; m0 J2 I% M2 i
; }8 A8 F- R/ `( B' v
0 S4 Z% q# `: B! J. K8 Z. U
9 o6 t; z ~) L0 |3 x K14.在草图界面中，将外径更改为5mm5 D# H! Q% I2 l" d9 K. m" r
& Z" V% x3 U% J
4 S) L" ~/ ~ U) M4 D, f& F2 z

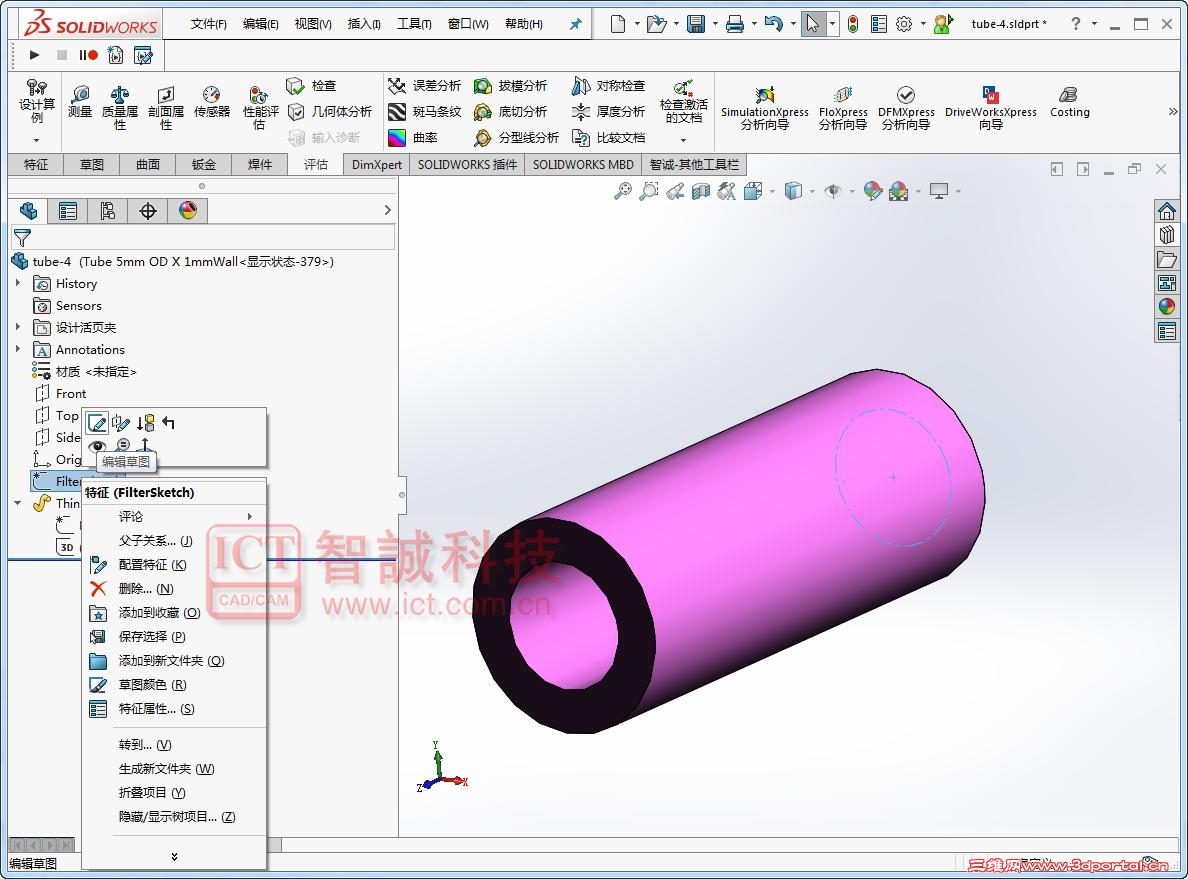

15.在编辑打开FilterSketch过滤划草图，该草图主要是管道的标称直径
( r$ f# \7 Q1 A, y5 T/ [! f
9 x7 q- r" A6 u! o$ m, y) t* N7 o/ Y1 s4 e# |/ T" \% |
7 A( Z0 b0 d' L0 L) c) O

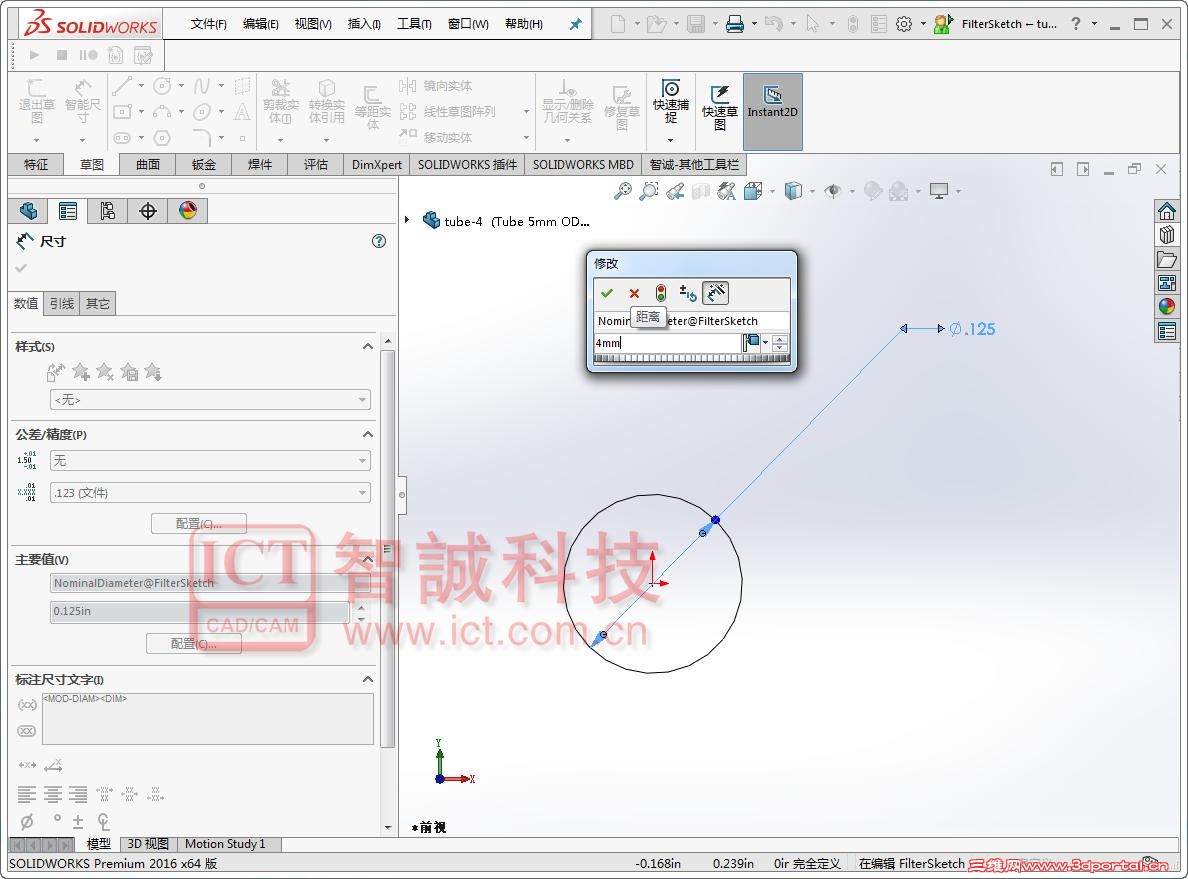

16.编辑该草图，将尺寸更改为4mm W( W" O$ ^: O" t% k) n
% Z8 v0 w1 T$ M& ~/ W: R, R6 V$ E8 R& | [8 Z
17.打开文件属性中的配置特定属性，将tube.125in ODx.020in Wall的属性复制使用Ctrl+C.
8 D' j9 L: z, Z) g) X
7 _5 w( [! D0 [2 K

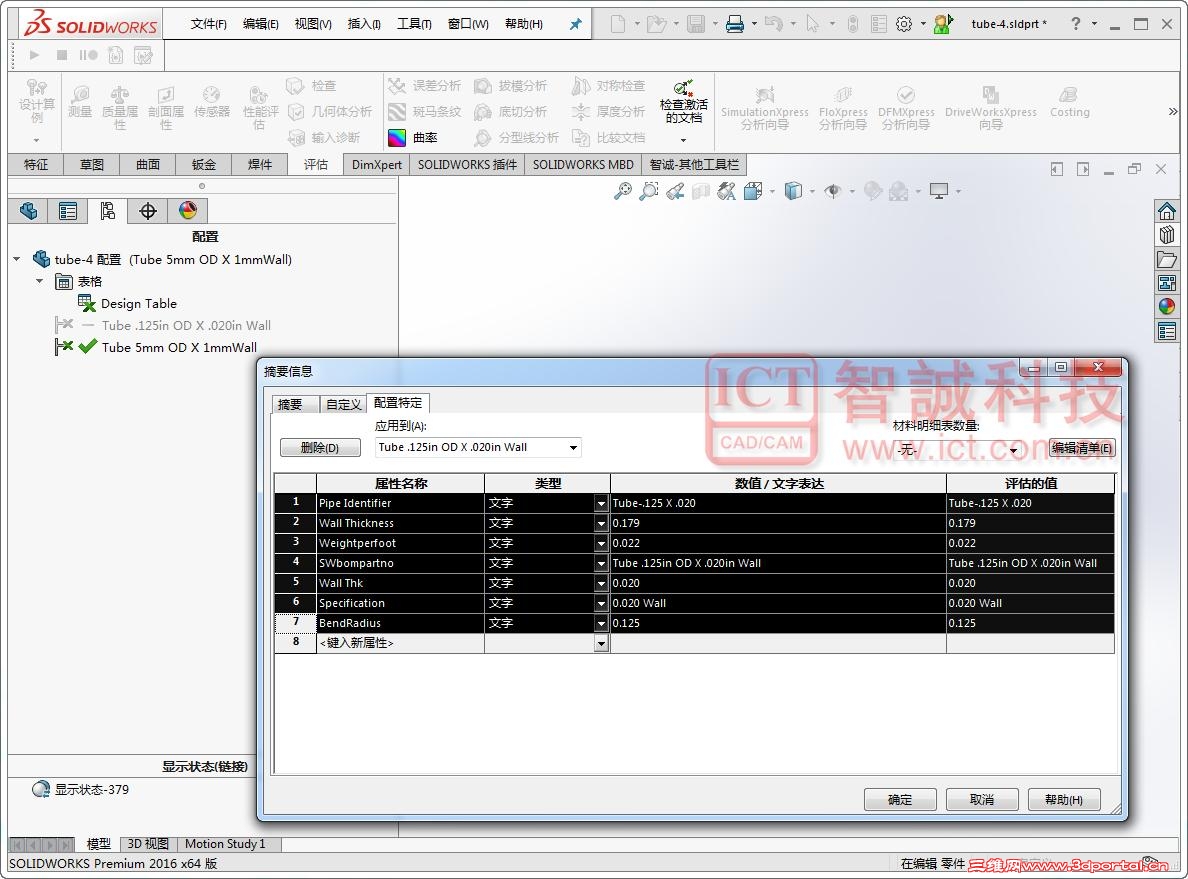

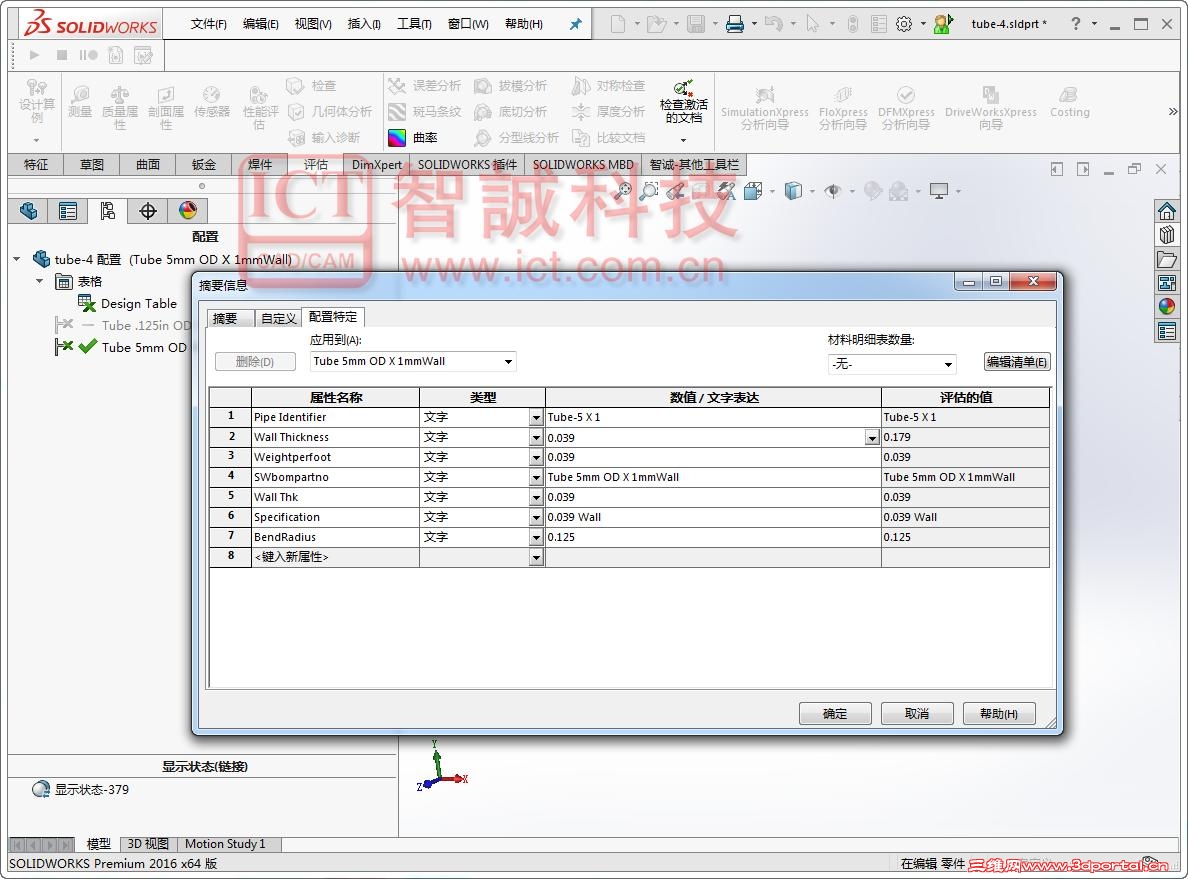

! U1 K; T( Y o; ^7 T# ]18.切换至Tube 5mm ODX1mm Wall配置，将属性进行粘贴Ctrl+V,将属性值更改如下，其中Pipe Identifier属性是必有，它是管道标识符且不同配置名必须唯一。点击保存，完成管道定义。
+ _' A" }: W7 Y6 C* M" o+ U
o) q B- @. v; Y$ J

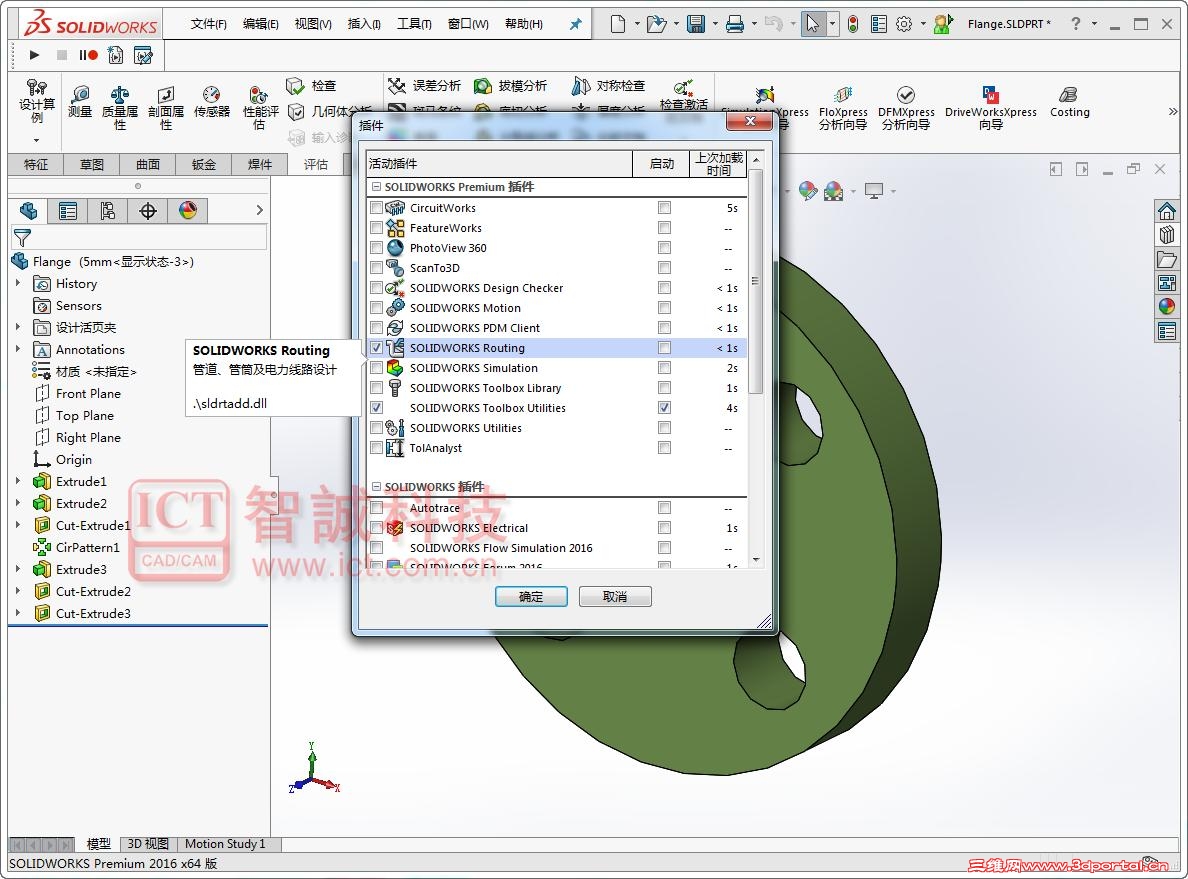

: [; l6 f e' Y c- p1 q% L2 X6 @19.点击工具-插件，将SOLIDWORKS Routing插件启动。( ]3 I! ~. b8 M: h1 K/ m
% H f$ ^. p y' e

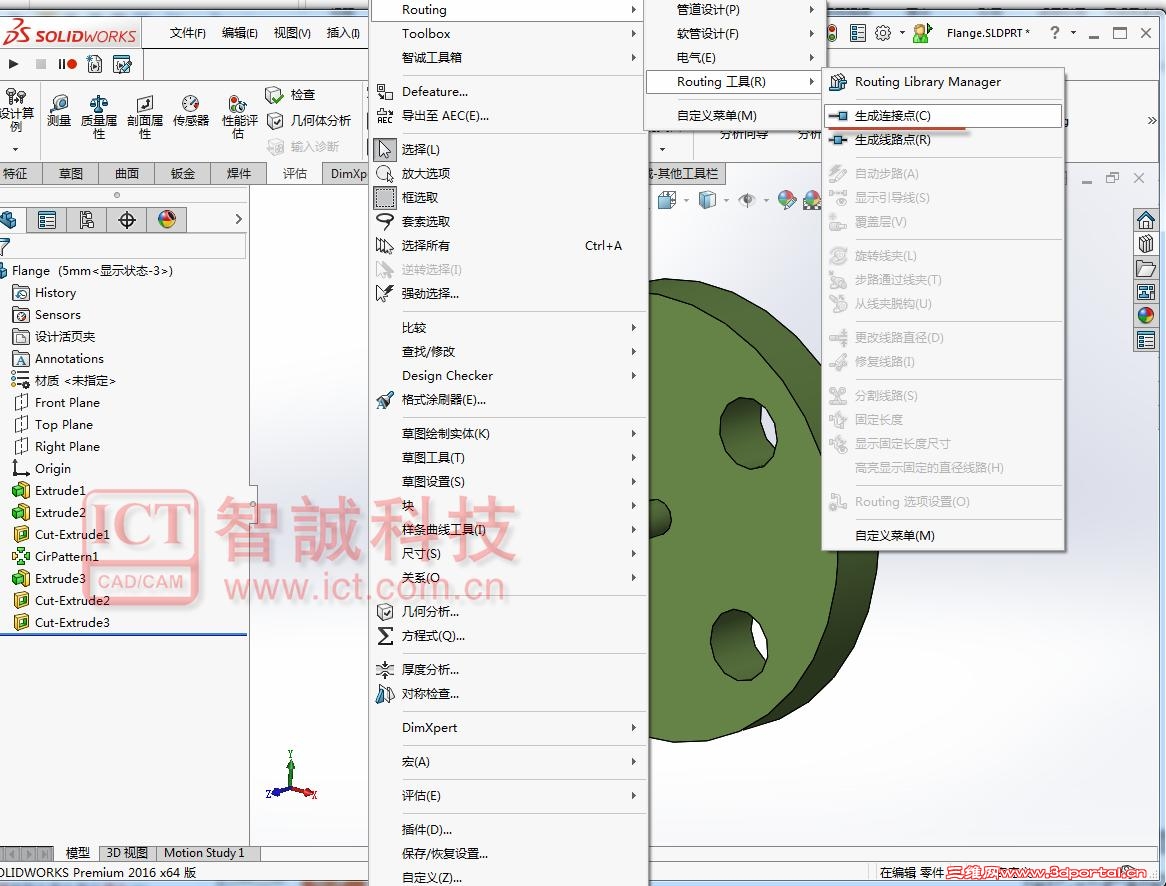

/ I) Q3 s2 e2 |20.切换至法兰零件，在工具找到Routing-Routing工具-生成连接点。
5 U0 X2 E& K% Y. ~5 S! S; Z- m) s. Q
! y+ I9 x1 x% j6 z" A1 N! h2 ~6 w

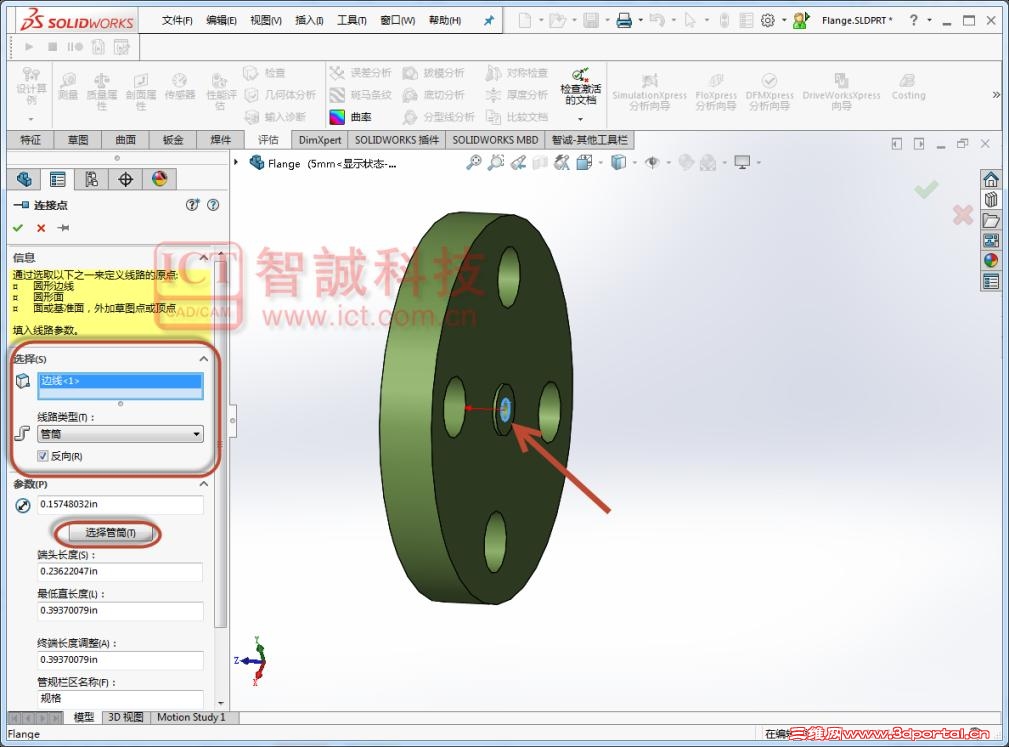

" g3 _2 C, W9 ~8 F21.选择边线定义连接点位置，注意连接点方向。
4 n1 K o6 J; q! @$ ]; x连接点 (CPoint) 是接头（法兰、弯管、电气接头）中的一个点，而线路段（管道、管筒、电线、电缆或 HVAC 管道）由此开始或终止。 管路段只有在至少有一端附加在连接点时才能生成。 接头零件的每个端口都必须包含一个连接点，定位于您想使相邻管道、管筒、电缆或 HVAC 管道开始或终止的位置。
. Q( ]2 H/ A8 |8 k, v, V3 Y
9 u' u& e9 @* u5 E, t+ \1 j& D2 o+ @. @6 O0 ~- H9 Y

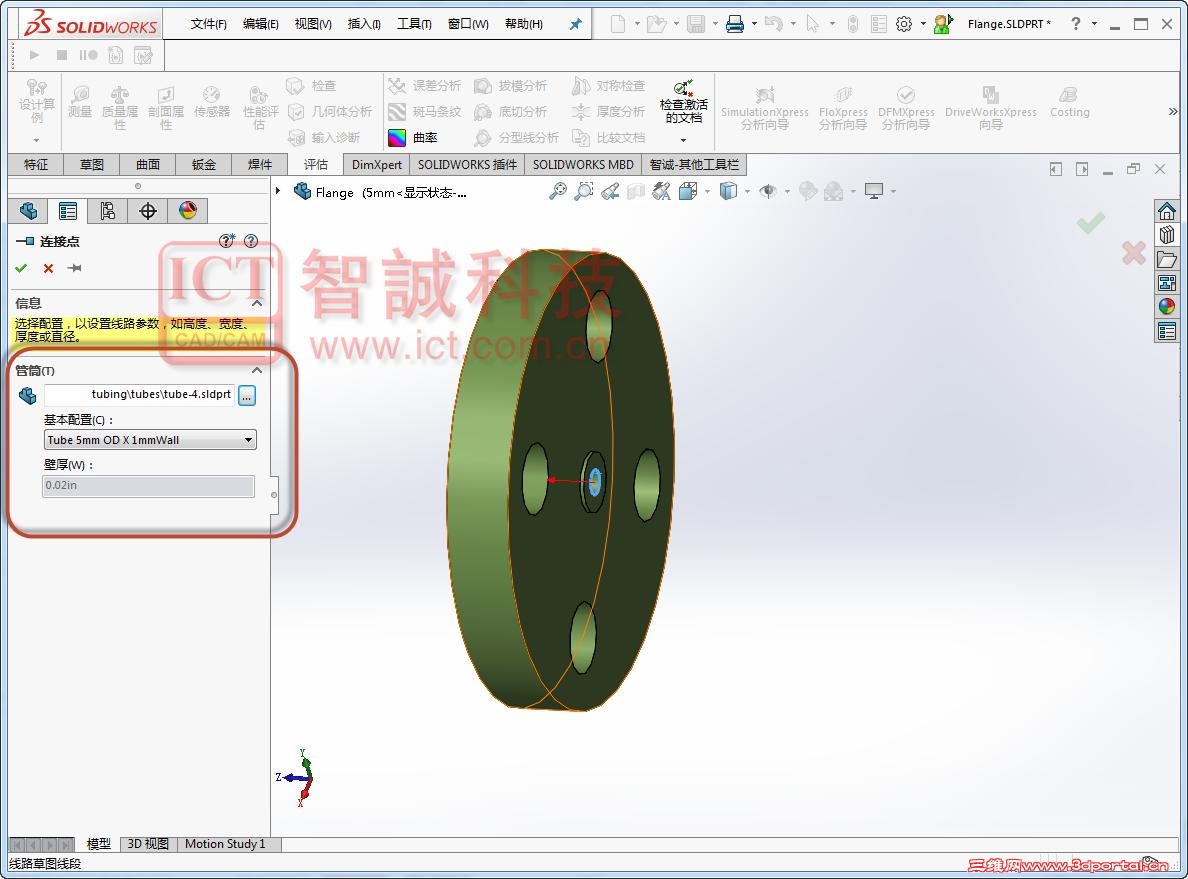

22.在选择管筒中，浏览至定义的管道路径零部件tube-4，将选择定义的配置。
' X7 I" a0 f2 A3 A
$ P) `+ r( }+ A G3 W% l# X% m% L# r

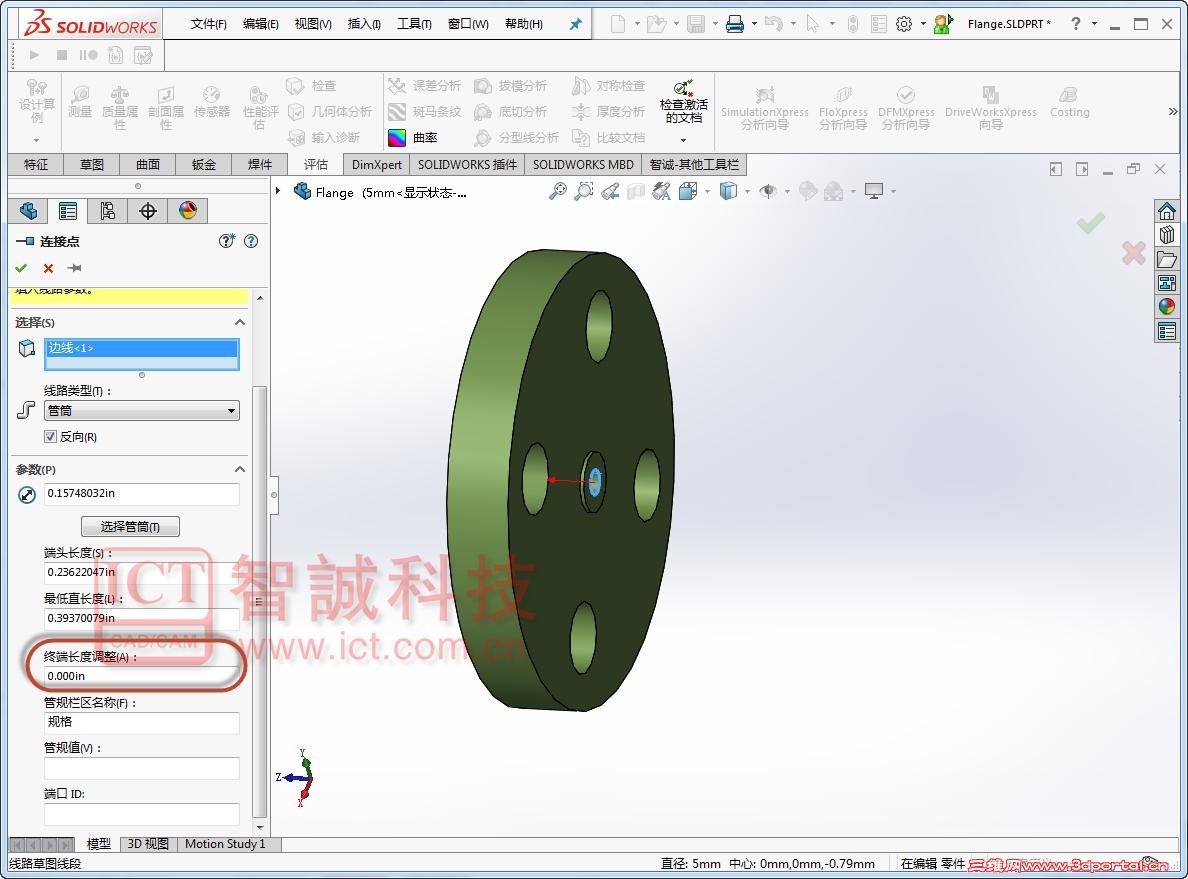

5 z" k' ?/ u4 U/ b0 W23.将终端长度调整为0，点击确定，并保存该零件，至此该零件已成功定义成管路零件。
: b& x5 T! c/ a. H
2 Y1 C" G1 M4 F# E4 q) ]8 m6 B

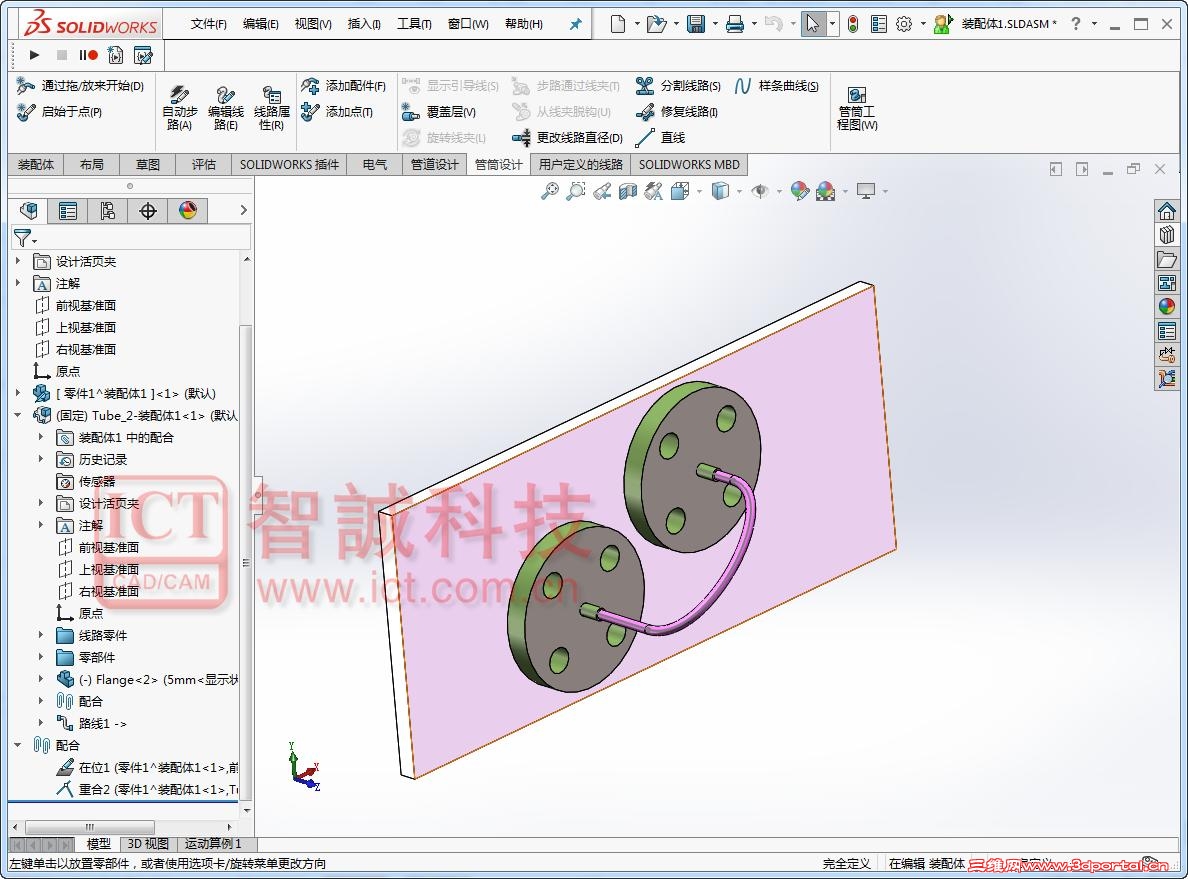

; P5 X6 T# Q% C1 T/ \5 j4 k24.使用定义的零部件进行步路，实现效果如下：
, a$ V( U, V( l0 a) Y$ d# [. ^) u
1 q# a1 S, J. J2 y
2 g& S% ^/ H, H2 \5 s8 o5 y
# p5 G1 j- ]+ b" {+ Q9 U$ q$ r; z" l; {1 x% i) r
本文笔者借该例子给大家简单展示如何定义管路零部件，其中主要是给大家展示如何不用routing向导进行一步一步操作，简化烦琐的操作步骤，实现如何快速定义的方法。希望能够对管路有兴趣的朋友带来帮助。欢迎爱好者一起讨论学习。
