[求助] 随形阵列:为什么不能按涡漩线变化?(2013版)

[复制链接]
发表于 2016-10-17 23:14:53 | 显示全部楼层 |阅读模式 来自: 中国广东中山
特征建模
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 guanfaping001 于 2016-10-18 23:34 编辑 , o; c6 M* l! X+ L6 _
/ o+ m- \+ v3 m4 |4 F5 c

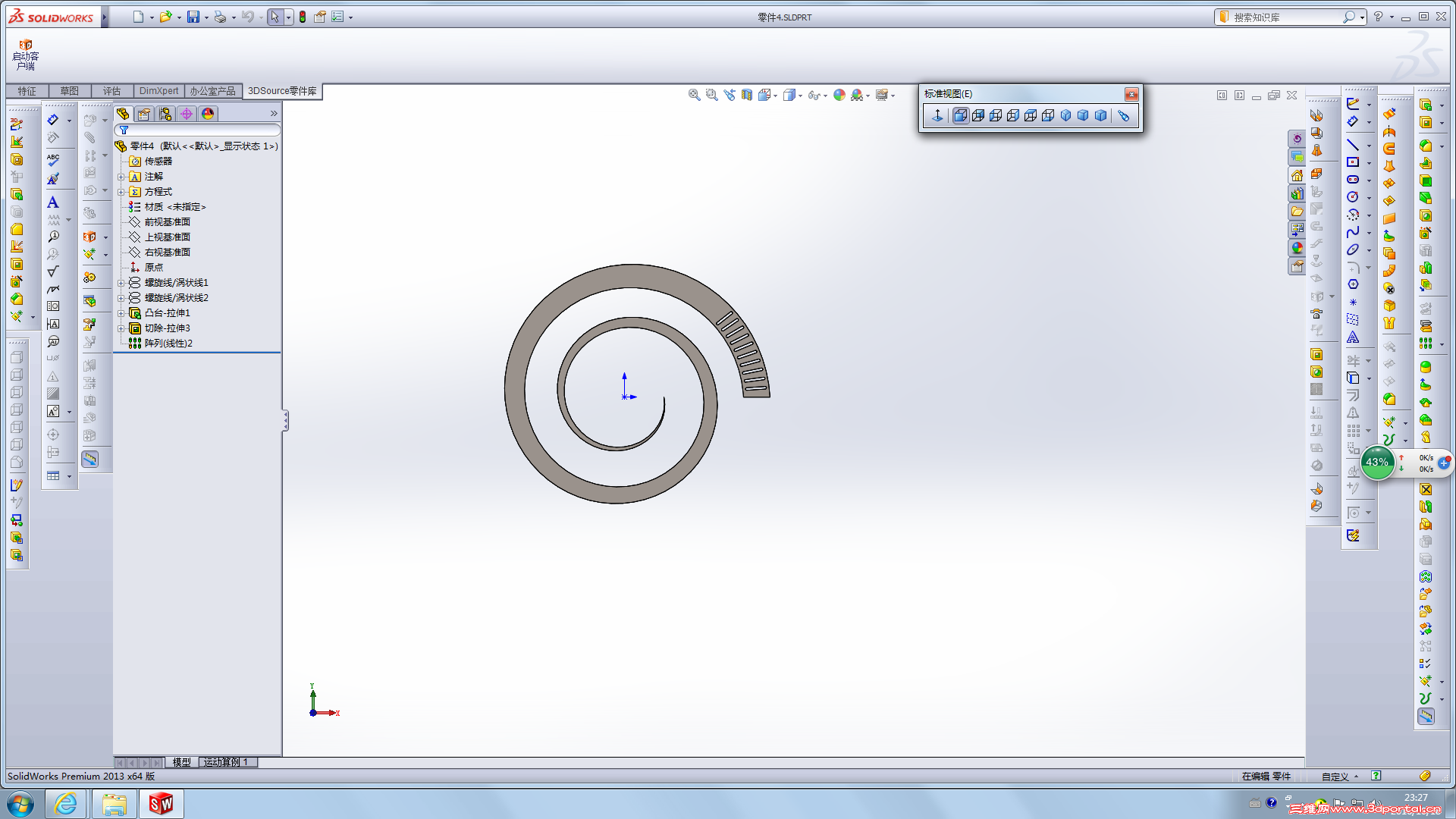

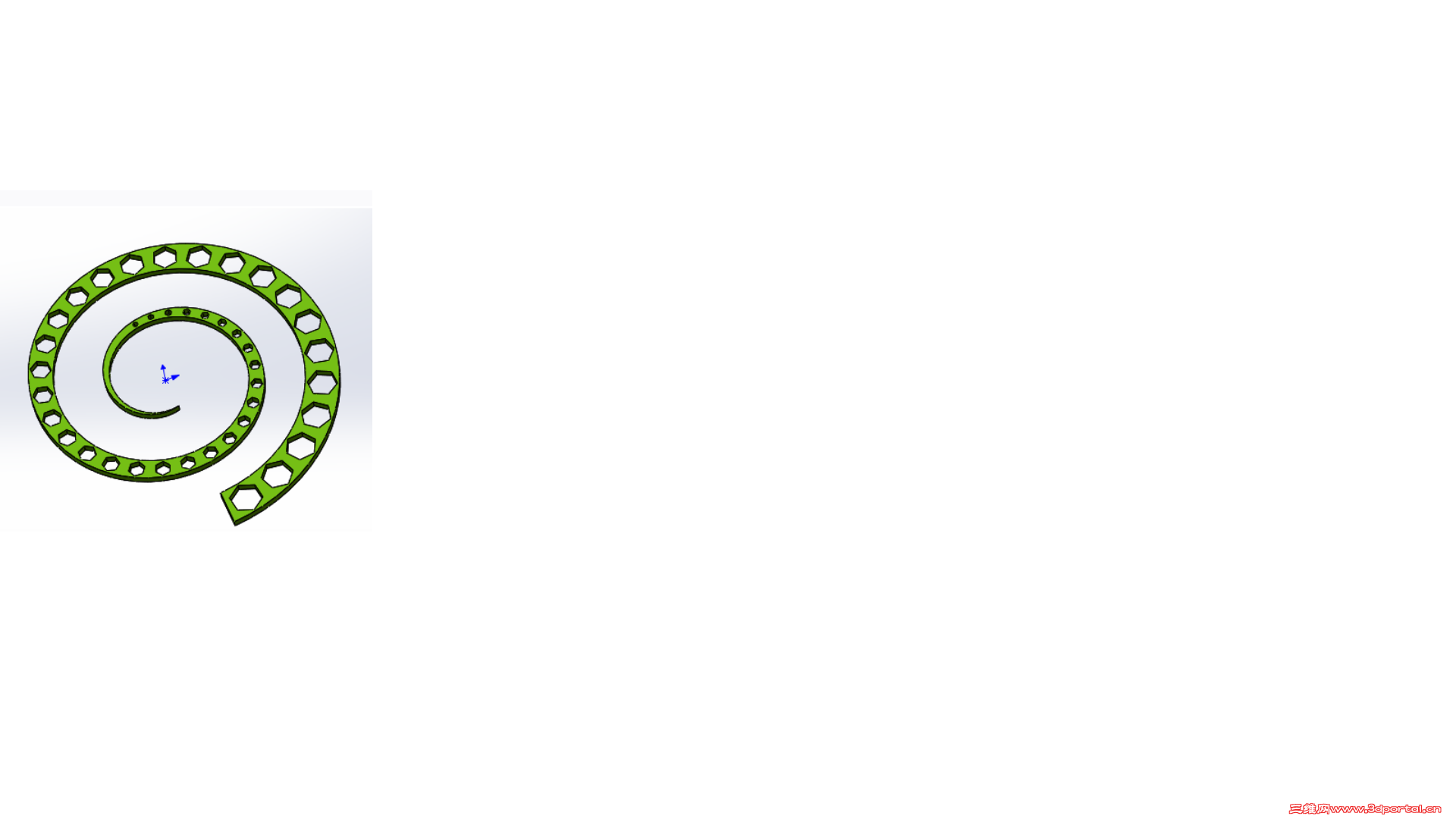

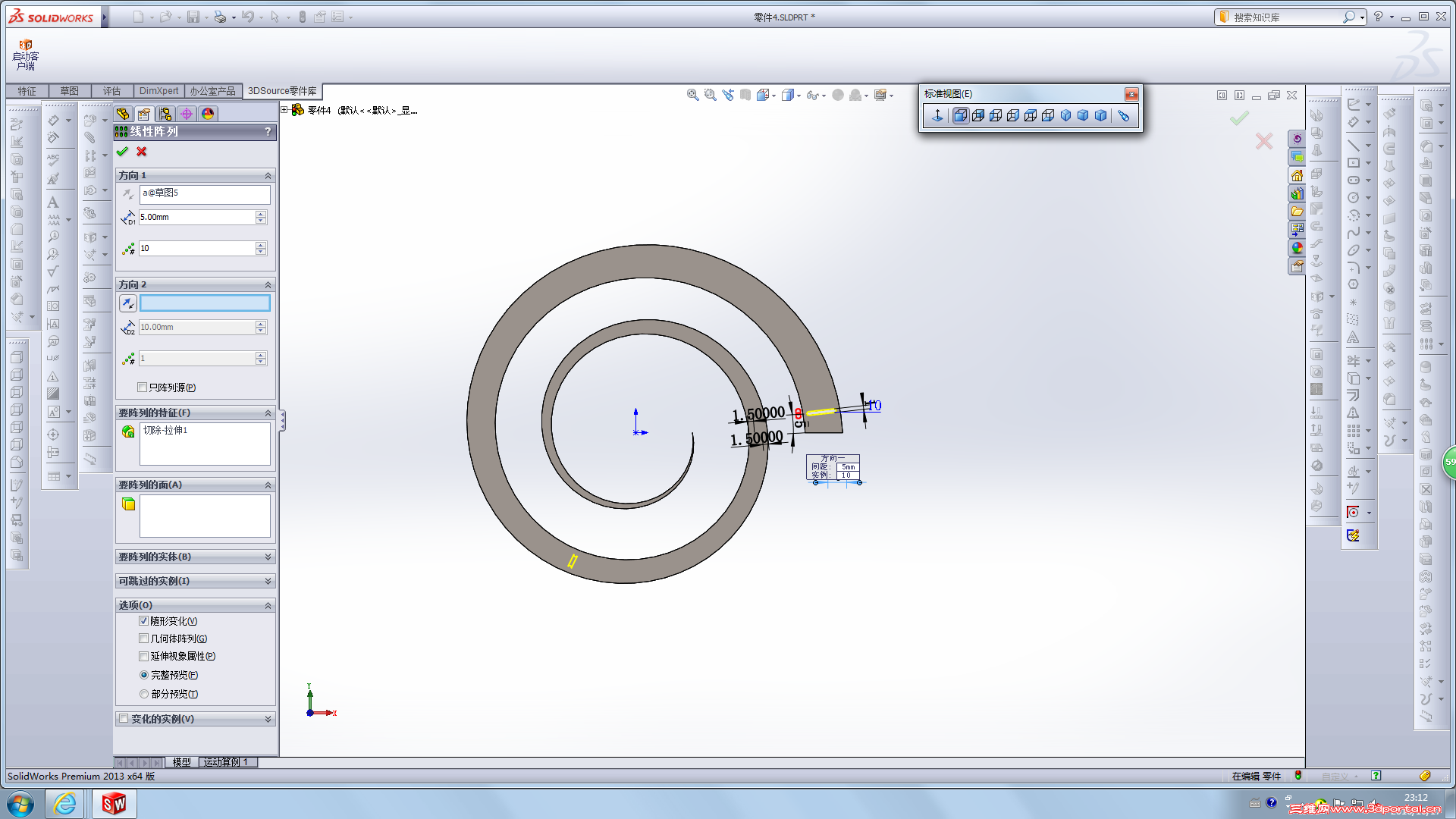

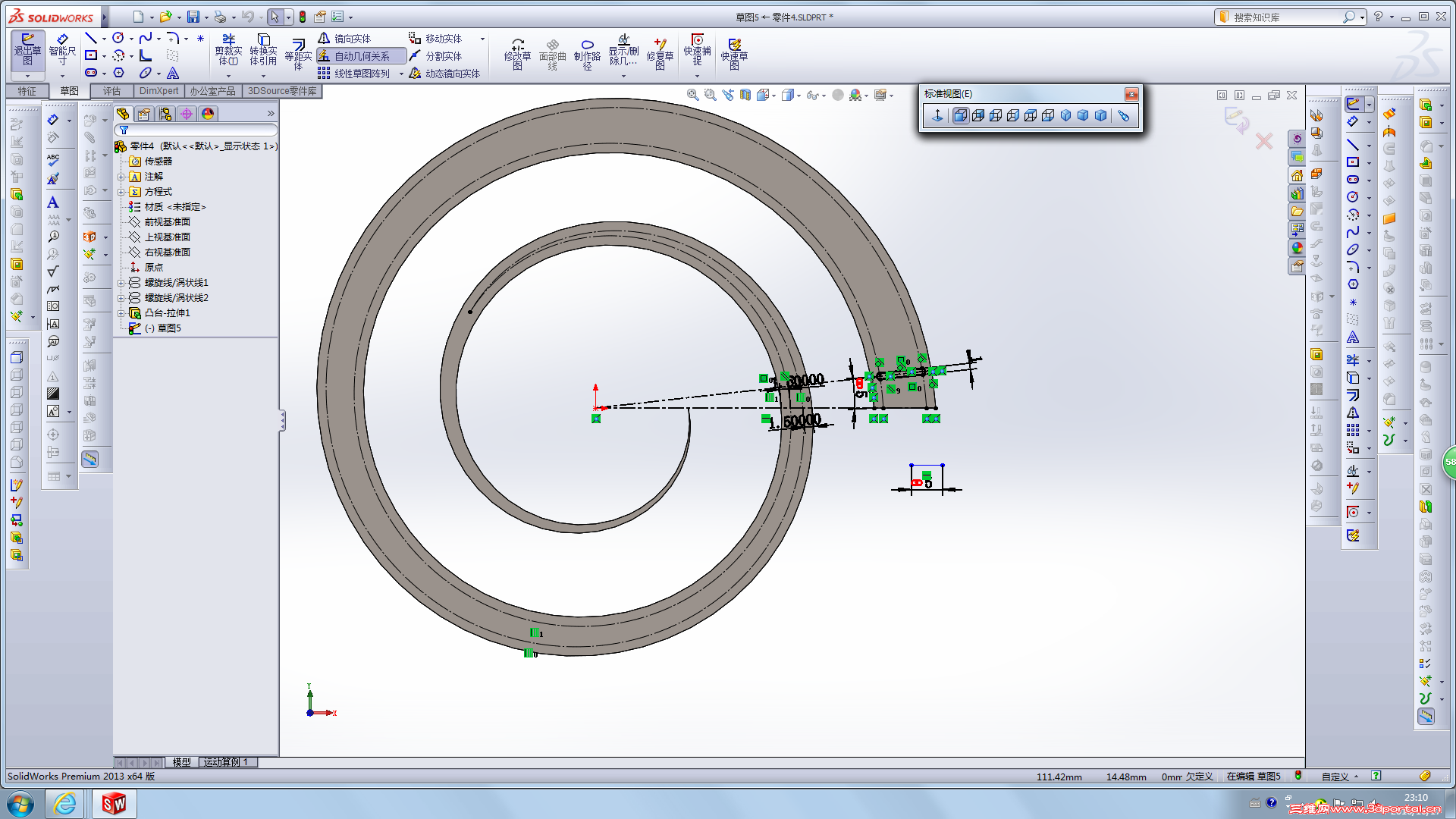

为什么我的随形阵列不能按涡漩线变化?并且,只要在间距或阵列数量处改一下数据,整个阵列就更乱,是我在哪里没做好吗?请各位指点,谢谢!下面增加两个附件,请大家帮忙看看!谢谢!
5 b! c: K2 W! M+ |1 X6 g

随形阵列:为什么不能按涡漩线变化?(2013版)

随形阵列:为什么不能按涡漩线变化?(2013版)

随形阵列:为什么不能按涡漩线变化?(2013版)

随形阵列:为什么不能按涡漩线变化?(2013版)

随形阵列:为什么不能按涡漩线变化?(2013版)

随形阵列:为什么不能按涡漩线变化?(2013版)

随形阵列:为什么不能按涡漩线变化?(2013版)

随形阵列:为什么不能按涡漩线变化?(2013版)

不成功的随形阵列(2013版).rar

85.97 KB, 下载次数: 5

随形阵列:为什么不能按涡漩线变化?(2013版)

零件4.rar

166.81 KB, 下载次数: 4

随形阵列:为什么不能按涡漩线变化?(2013版)

发表于 2016-10-19 11:42:19 | 显示全部楼层 来自: 中国浙江嘉兴

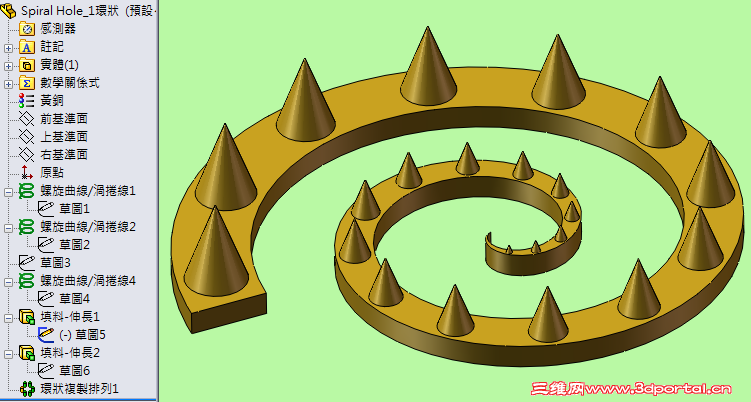

只能說陣列本來就是很不穩定的!
+ }/ K; U( f) n6 F
. e9 n# M2 r5 T3 F 1.png
7 S2 m3 K, C4 w% K3 P6 }; ^% e
Spiral Hole_1環狀.rar (163.43 KB, 下载次数: 36)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2016-10-19 19:14:11 | 显示全部楼层 来自: 中国广东揭阳
随形阵列平时很少练习,没深刻领会其中规律,即使成功作出,过段时间再画我还得翻旧帖才行。
发表于 2016-10-19 19:17:33 | 显示全部楼层 来自: 中国广东揭阳
ryouss 发表于 2016-10-19 11:423 r1 M/ G3 n- ~6 [4 u2 B
只能說陣列本來就是很不穩定的!
5 _( }+ h  ]4 O5 [
感谢老大分享模型。
 楼主| 发表于 2016-10-19 22:31:01 | 显示全部楼层 来自: 中国广东中山
本帖最后由 guanfaping001 于 2016-10-19 22:33 编辑 . ]% V+ k# r8 T' P# @1 t

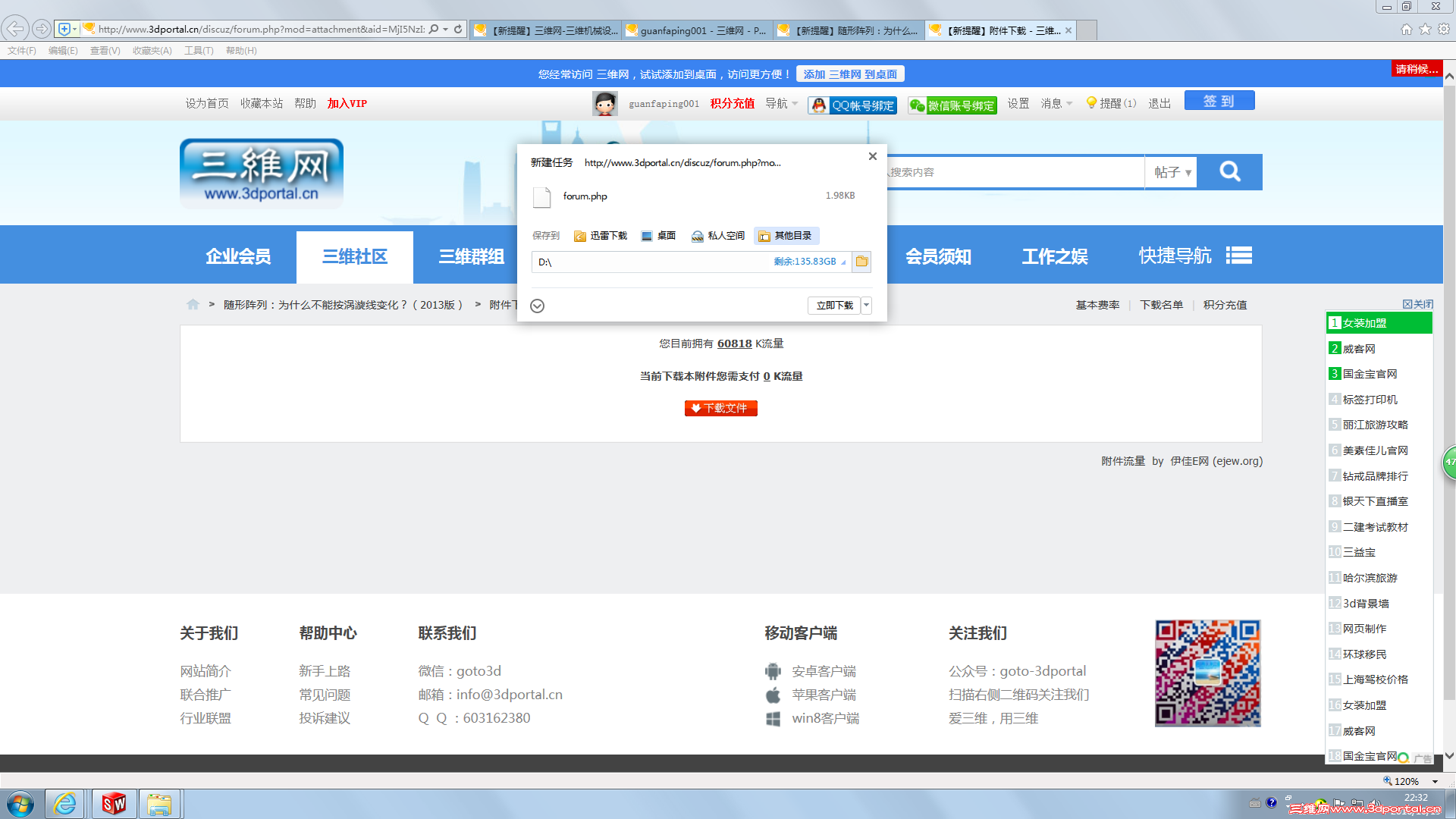

* H; \/ h4 X" _( O/ e% d  [3 s9 C) k: F0 @请问我下载的怎么是这么个文件forum.xml,这是怎么回事?流量也扣掉了。
发表于 2016-10-19 22:44:48 | 显示全部楼层 来自: 中国广东揭阳
guanfaping001 发表于 2016-10-19 22:31
8 `7 w, @6 |9 D; z2 K请问我下载的怎么是这么个文件forum.xml,这是怎么回事?流量也扣掉了。

* O  @' z. T: r& y- m4 \4 K) O不要用迅雷下载,直接用浏览器下载。5 ^) z4 K0 f/ T7 g9 [  `! d& X
在迅雷中设置不监视浏览器。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2016-10-20 11:36:31 | 显示全部楼层 来自: 中国浙江嘉兴

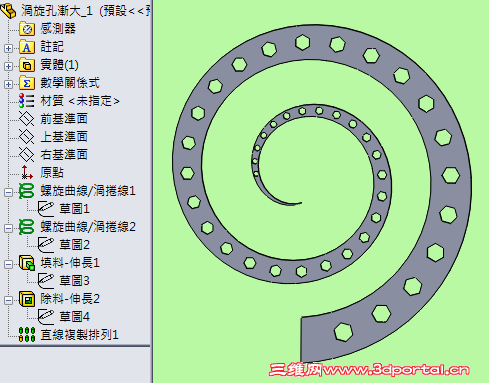

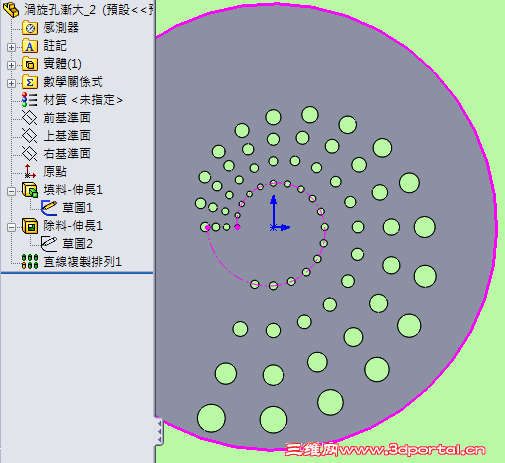

再提供另種作法: b% i+ }: P% b! B  U

6 M" e6 |% j. v+ A$ d, Q9 d- B
! A& |1 }7 O. P6 h! G5 K: z/ w 2.png 2 C  J0 H0 Q- w" @$ L& ]! D& k+ V

6 ?! ~$ ?0 {- C 渦旋孔漸大_1.rar (293.36 KB, 下载次数: 27)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2016-10-20 20:49:02 | 显示全部楼层 来自: 中国广东中山
文惠 发表于 2016-10-19 22:44
; W8 Y! h* G/ d5 g& T6 k" j' D8 U0 ~! [不要用迅雷下载,直接用浏览器下载。1 _% A2 d7 s  w" |0 A$ k
在迅雷中设置不监视浏览器。
4 a4 d1 }, X: f$ C" ~) X
谢谢你的帮助!
 楼主| 发表于 2016-10-20 20:49:45 | 显示全部楼层 来自: 中国广东中山
ryouss 发表于 2016-10-20 11:36
/ X! k+ f1 f* O; X再提供另種作法
' z( Z/ T# x- R: I7 g; o+ U
谢谢你!
 楼主| 发表于 2016-10-20 21:03:38 | 显示全部楼层 来自: 中国广东中山
ryouss 发表于 2016-10-20 11:363 C9 @7 a$ \# F9 U' p, a# H
再提供另種作法
. f) C3 ?  U- j+ Q
为什么要画一个三角形呢?
发表于 2016-10-20 22:07:30 | 显示全部楼层 来自: 中国广东揭阳
ryouss 发表于 2016-10-20 11:367 ~. I0 ?6 ?7 {5 ~* N
再提供另種作法
" ]9 W9 T$ y* u
再次感谢老大无私分享。
发表于 2016-10-21 10:35:29 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2016-10-21 13:18 编辑 - _9 {  C! G8 F+ J
guanfaping001 发表于 2016-10-20 21:034 `5 l" d& n- [; T2 ?  l: x5 E- Q
为什么要画一个三角形呢?

1 F) M' L2 J2 E; ~概念是之前看到不老叔的作品而來的,7 K' J" F% D. J4 I# `" L- V
有興趣研究一下草圖2的構成尺寸吧!! Q  j$ B9 S% J3 m' v7 t: V1 R. `( G

- W+ M$ P. C" _) b( r" ?
7 n4 m1 U1 O; _2 f% e& V$ T" P 3.png
: |2 I1 U1 }. \$ k$ h9 q' N7 e3 t& J* G, l

- D" v/ E. C$ q6 B2 f* t+ }# H# c: E a.rar (182.02 KB, 下载次数: 19)
发表于 2016-10-21 12:33:00 | 显示全部楼层 来自: 中国台湾
ryouss 发表于 2016-10-21 10:357 M4 g8 E' n: n3 K7 Y* D2 N( n% D
概念是之前看到不老叔的作品而來的,
# m6 l% S6 ~4 u+ k2 C有興趣研究一下草圖2的構成尺寸吧!

7 `. m. j8 `- h/ w1 u謝分享  但解壓有錯
 楼主| 发表于 2016-10-21 19:46:36 | 显示全部楼层 来自: 中国广东中山
ryouss 发表于 2016-10-21 10:35
+ Y3 e& G4 r( |$ N* N( Y概念是之前看到不老叔的作品而來的,0 m  {3 K3 k' {% W; v) Q! r7 R
有興趣研究一下草圖2的構成尺寸吧!

5 K# [. m' ?. l谢谢!
 楼主| 发表于 2016-10-22 21:29:43 | 显示全部楼层 来自: 中国广东中山
本帖最后由 guanfaping001 于 2016-10-22 21:31 编辑 " D/ O& Q/ |: ?% A) `) K) K
ryouss 发表于 2016-10-21 10:35% S. f5 x; {) A: I" ~3 z
概念是之前看到不老叔的作品而來的,
, Q# d5 r/ m( W+ x7 Z! |2 N有興趣研究一下草圖2的構成尺寸吧!
3 Q, }' D# w5 [. K

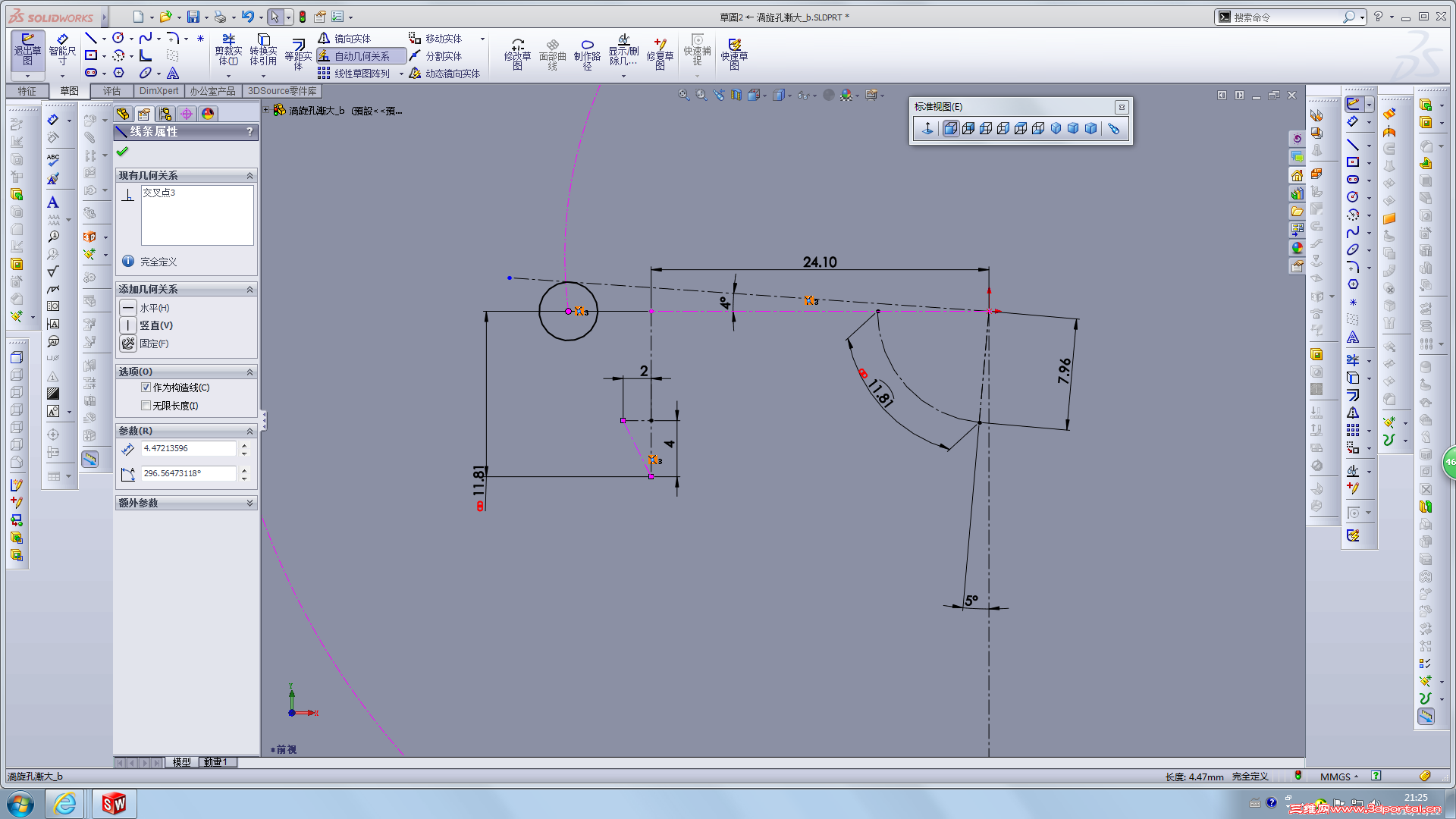

请问下,如图所示,怎样做到把三角形斜边与水平直线约束为相交的?这里不懂,请指点。谢谢!
 楼主| 发表于 2016-10-23 21:32:18 | 显示全部楼层 来自: 中国广东中山
guanfaping001 发表于 2016-10-22 21:29% |# H9 N) L/ J3 O4 s/ [( Y* Z9 I
请问下,如图所示,怎样做到把三角形斜边与水平直线约束为相交的?这里不懂,请指点。谢谢!
% T6 h2 ^' H. A# f* A
原来是选两条直线,并选一个点,就可以让这两条直线与这个点形成相交约束。摸了一天啊,才发现是这样做的。随形阵列可以学很多东西,太高深了。请问各位,有没有哪里有这些教程或书,要讲这些难的复杂的哟。
 楼主| 发表于 2016-10-23 22:22:48 | 显示全部楼层 来自: 中国广东中山
ryouss 发表于 2016-10-21 10:35* x% U, T1 P2 g1 u, i; B
概念是之前看到不老叔的作品而來的,3 g/ a& _$ M1 w& v* i% w1 p
有興趣研究一下草圖2的構成尺寸吧!
+ E% w7 y/ H; P+ u0 l5 A+ Z0 e9 b2 C
该怎样做才能让三角形变化,圆心的运动轨迹保持在涡状线上呢
  g8 A4 J2 H1 a! Y
发表于 2016-10-24 11:18:15 | 显示全部楼层 来自: 中国浙江嘉兴
guanfaping001 发表于 2016-10-23 22:22
8 U2 `8 R& l( M3 ^# F该怎样做才能让三角形变化,圆心的运动轨迹保持在涡状线上呢
6 }2 Y2 g3 H( E+ h) {4 A

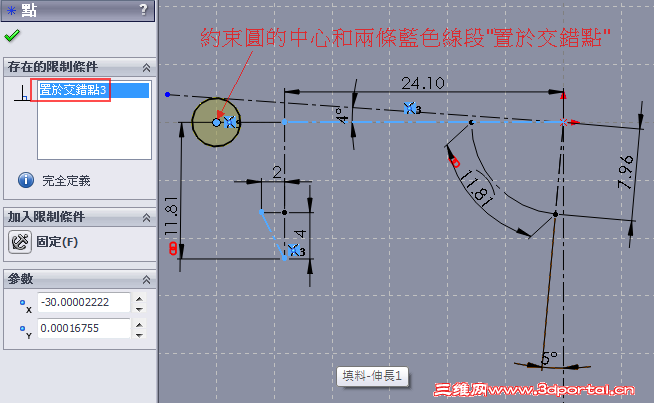

如下參考
" V3 u" n& \( _& ~5 {
/ b7 z- T/ O# K5 Z 4.png
/ u1 r" x. Y5 x; j" j0 }' g1 l9 U
, ~3 c4 }7 _) k: y. M8 \& P' J) [  P9 i# X+ }# {( _) K
; s$ c" I7 n* i/ x- E  E* A5 [  Q, w, c  O

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2016-10-24 20:21:33 | 显示全部楼层 来自: 中国广东中山
本帖最后由 guanfaping001 于 2016-10-24 20:46 编辑 1 ^4 M' O( n. b! r! o1 l: i
ryouss 发表于 2016-10-24 11:18
) p% g/ v; B' S% q+ I) N2 K& m5 D, h如下參考
- |$ r* d. J4 `& X

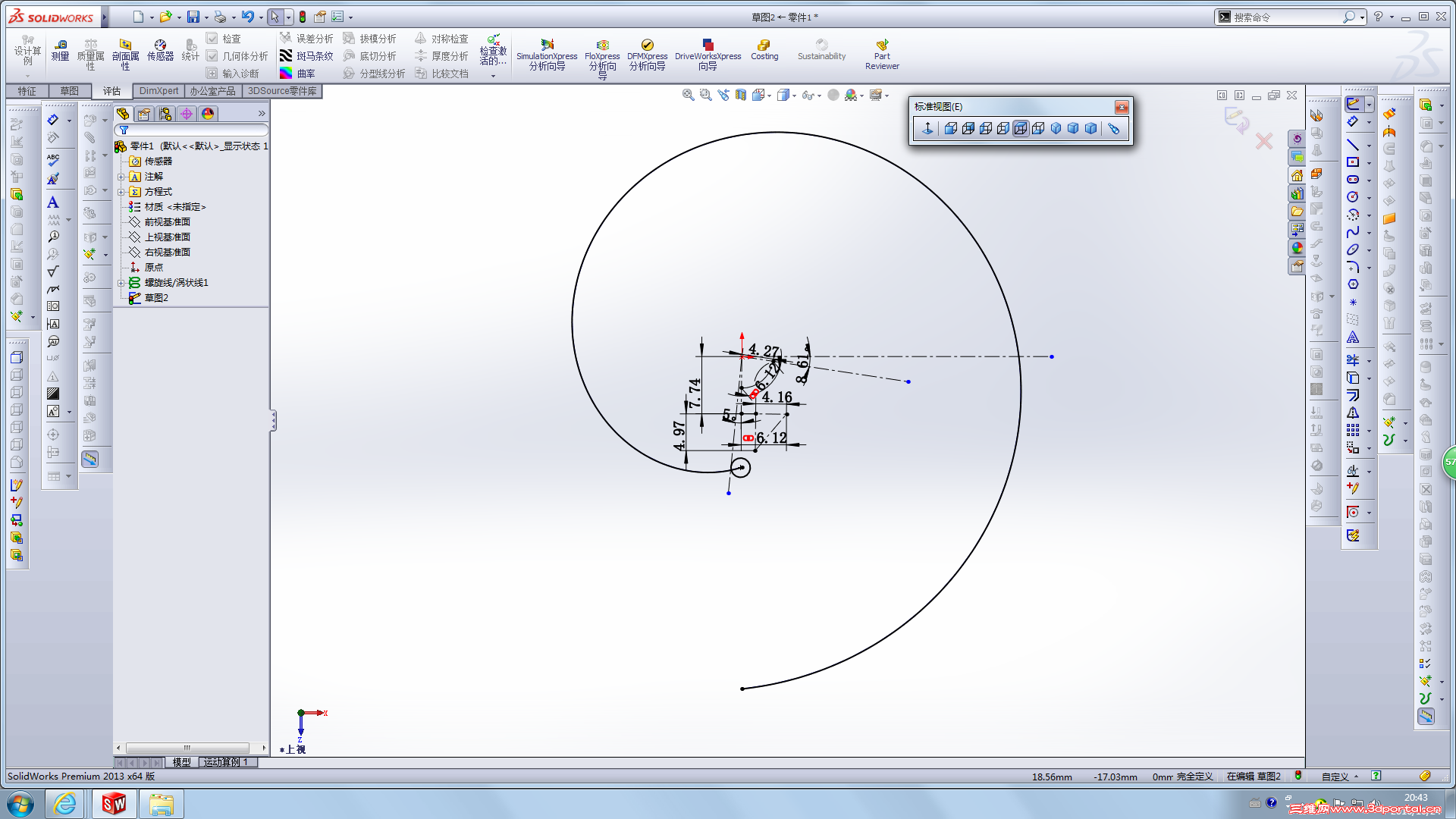

谢谢您的回复!我可以让圆心随着三角形变化,但不知三角形该怎样确定,才能使它的斜边和直线的交叉点落在涡状线上……

不成功的随形变化草图(2013版).rar

50.06 KB, 下载次数: 6

发表于 2016-10-25 10:02:21 | 显示全部楼层 来自: 中国浙江嘉兴
guanfaping001 发表于 2016-10-24 20:21: B2 v! ~" g# c. J
谢谢您的回复!我可以让圆心随着三角形变化,但不知三角形该怎样确定,才能使它的斜边和直线的交叉点落在 ...
& D* T, r0 J5 f5 F

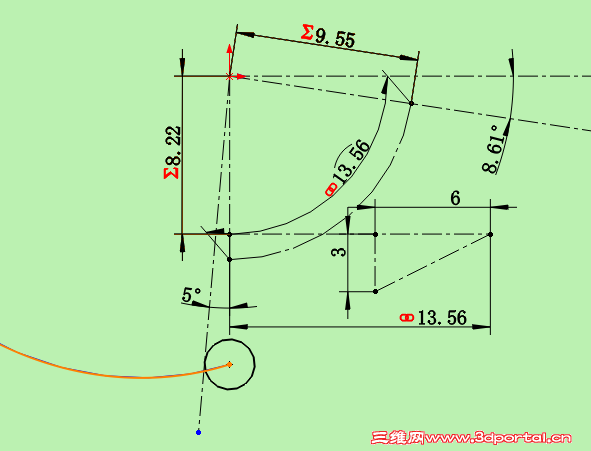

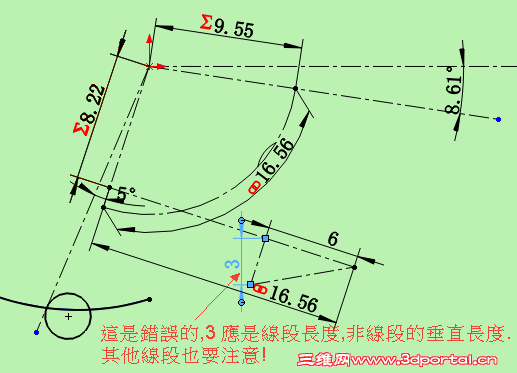

19#的附檔做修正,參考了!
5 P7 U( B( @8 J- g% N% ^9 N% Q
1 K9 D' W9 l: m+ a 5.png
) f: ]' b9 c2 U
, a' {8 m+ T2 X- X
/ ^4 j" |$ m1 r% k  c2 K$ I6 [ 4.png 0 z+ i/ d9 a) I1 [+ F0 \
  `- p1 ^/ N' A" [8 F# L

7 {* h7 d2 i+ C( M5 Y4 p PART 2012.rar (42.21 KB, 下载次数: 11)
 楼主| 发表于 2016-10-25 22:34:07 | 显示全部楼层 来自: 中国广东中山
本帖最后由 guanfaping001 于 2016-10-25 22:58 编辑 2 q2 N3 B! e; x2 W
ryouss 发表于 2016-10-25 10:02
- ~1 m  x: M/ S& y, _1 m/ e19#的附檔做修正,參考了!
1 R) O! S2 e. U4 q4 C$ V2 p
非常感谢您的耐心解答和无私帮助!谢谢!
  G7 I' N" N! i9 o大概知道尺寸来由了,谢谢!但请问这么复杂的公式是怎么推导出来的?还是我要看看哪方面的书?请再指点一下!谢谢了!
5 G" y' K) _. R" p" h
 楼主| 发表于 2016-10-29 20:51:28 | 显示全部楼层 来自: 中国广东中山
guanfaping001 发表于 2016-10-25 22:34! }) Y0 r% I7 N  ~, m  g
非常感谢您的耐心解答和无私帮助!谢谢!
8 ?% O4 c% s! a" H; l大概知道尺寸来由了,谢谢!但请问这么复杂的公式是怎么推导出 ...
% c$ `. ^3 n4 u& k- c
还有人能帮帮忙吗?
发表于 2016-11-3 14:18:40 | 显示全部楼层 来自: 中国浙江杭州
guanfaping001 发表于 2016-10-29 20:514 J6 d0 d  E; B6 G! Q. R, X( ^9 [+ I0 n
还有人能帮帮忙吗?

) Q; e7 P- E- ~6 h7 n: T1 |! u* O看来楼主也是一个玩家,喜欢研究很多人认为无实际意义的东西,顶一下。. Y8 }" @" j+ s* m  p- Y
梁大已说得很清楚,18楼草图参照了不老叔的作,这种逻辑大部分人很难想得到,所以还是建议用梁大7楼使用的方法,只要注意避免多义性,这种阵列还是不太难的。
发表于 2016-11-3 14:29:07 | 显示全部楼层 来自: 中国浙江杭州
本帖最后由 22553711 于 2016-11-3 14:39 编辑 8 C  d3 Z1 d- _5 E
( ]8 L* c# ]& a

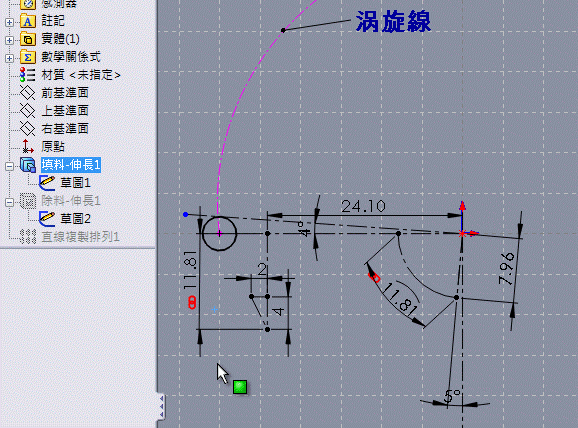

看了顶楼贴图,由于过原点的射线与螺旋线的交点并不唯一,导致阵列出错,所以这种阵列最好不要使用弧长链接的方式。7 X: i* A4 [# z2 @9 s
俺的做法:(供参考)6 h* I: G- ?8 ~3 y: e
jdfw.gif 6 L# b" c( r5 \0 I
9 E4 D2 \3 F4 y9 y
发表于 2016-11-4 16:09:39 | 显示全部楼层 来自: 中国浙江嘉兴

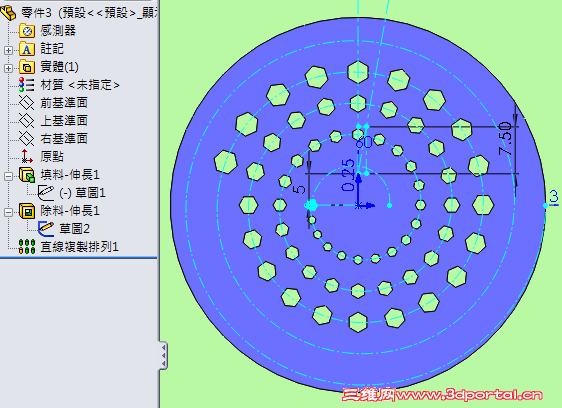

依據24#的概念作出實例,不知樓主了解否?
" \7 z/ E" b3 h" u# W0 x: _# @9 U  q8 s- j
2.png / D' S4 [1 v, I" o

% i7 Z0 w2 ~( i8 }" d
