这个螺旋渐变扫描如何简单做？？

gmdgm

, U# d7 ~+ u  }  H% }7 M. X
5 ~9 |$ A: Z* j

这个螺旋渐变扫描如何简单做？？

1 q, |4 u3 m6 W, W. D
& O( v3 Q( `( v! g9 p5 x! N不知道，我表达的清楚不。

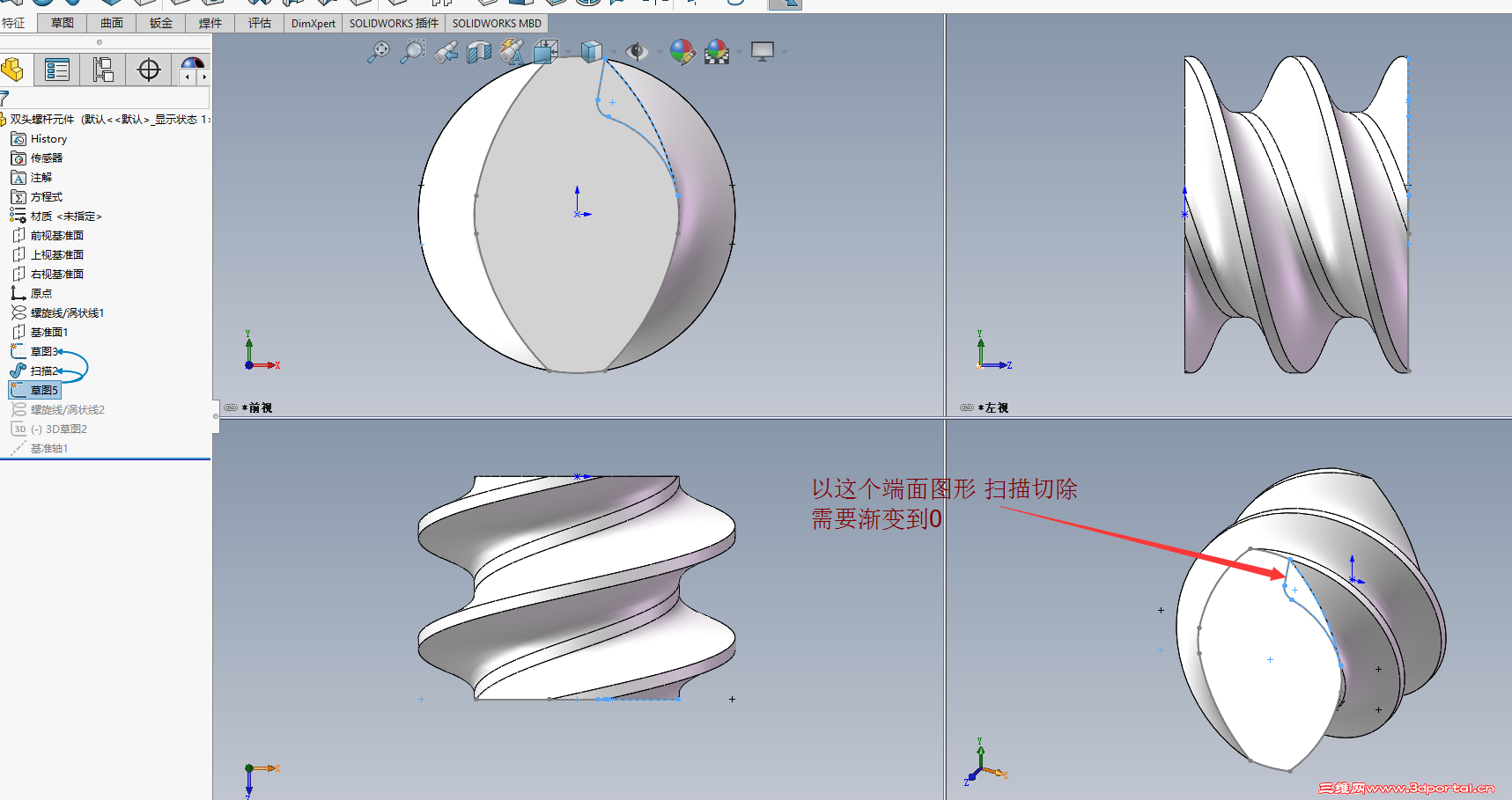

8 D) y& V8 d, }/ O) B- v& x就是草图那个截面，顺着螺旋切除，大概在一半导程的位置，需要刀具离开工件。

我原档是SW2016  担心不通用，附件内有端面的CAD2004格式的图

7 M5 S5 I' H6 c8 C% C螺旋导程设置56、64、72都可以。
7 c3 w* f7 k0 Y# \$ m+ F9 Z

- m& H4 w$ I* Q  u 端面图形.rar (39.78 KB, 下载次数: 10)

2016-8-25 09:47 上传

点击文件名下载附件
这个螺旋渐变扫描如何简单做？？
-
-
这个是SW2016文档！ 双头螺杆元件SW2016.rar (274.04 KB, 下载次数: 8)

2016-8-26 09:53 上传

点击文件名下载附件
这个螺旋渐变扫描如何简单做？？


, P! R3 v7 @- R9 O  D

SW2016

3 @7 x. e( f- b' j; \% ?! a
消灭零回复。
: I  u0 l" x& b2 U1 W3 j好久没用ACAD了，不明白楼主的意思，楼主还是把你的part传上来吧，我的2016打得开啊。

gmdgm

SW2016 发表于 2016-8-25 22:34
9 y% d0 t+ I0 o7 t" N' {3 s; k$ U' a消灭零回复。
: `# a4 R6 d1 {- M5 [好久没用ACAD了，不明白楼主的意思，楼主还是把你的part传上来吧，我的2016打得开啊。

已经上传了SW  part文件 帮我看看！~

zzshuang

建立扫描路径时用“变化螺距”，表格中螺距不变，只需在收尾处修改螺旋直径即可。

gmdgm

zzshuang 发表于 2016-8-26 09:53
& m, G  |3 z. e- D9 T9 t建立扫描路径时用“变化螺距”，表格中螺距不变，只需在收尾处修改螺旋直径即可。

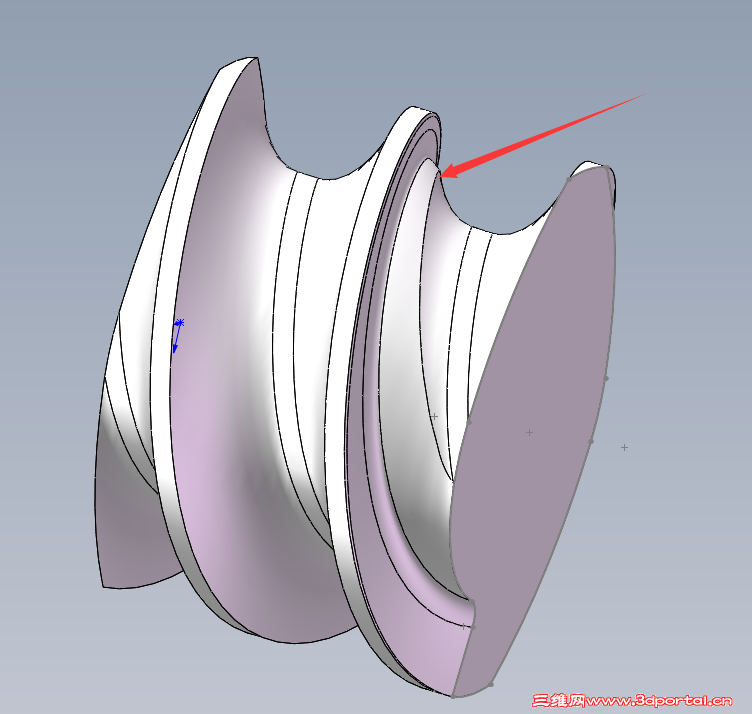

$ H% l" f8 ]9 D5 ]这样 扫描  大致是这个意思。但是还有箭头指的那个地方还是凸起来的。要求那个地方是在螺纹的底径平
: N" B4 P0 q) v" E) K+ E% C

SW2016

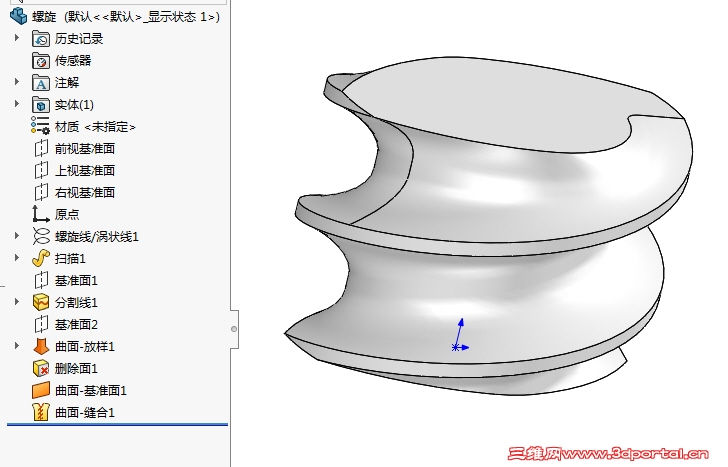

简单画了下，提供一个思路给楼主参考。
  Q3 O$ V2 P$ |. N8 y7 l. N4 g

0 c" R# G% C: L5 E" ?

2016的part
4 C# {9 I* E0 R0 f* v$ _
& C7 \6 J9 Y1 N/ G8 }  I 螺旋.rar (297.95 KB, 下载次数: 5)

2016-8-26 15:39 上传

点击文件名下载附件
4 f; K/ s) a( J2 k- r9 J% z

6 C$ U! p# T& \: H# h9 ^2 {

gmdgm

SW2016 发表于 2016-8-26 15:40
简单画了下，提供一个思路给楼主参考。

首选非常感谢帮忙！
6 N$ G' o% a) z/ c提供的思路确实很好！

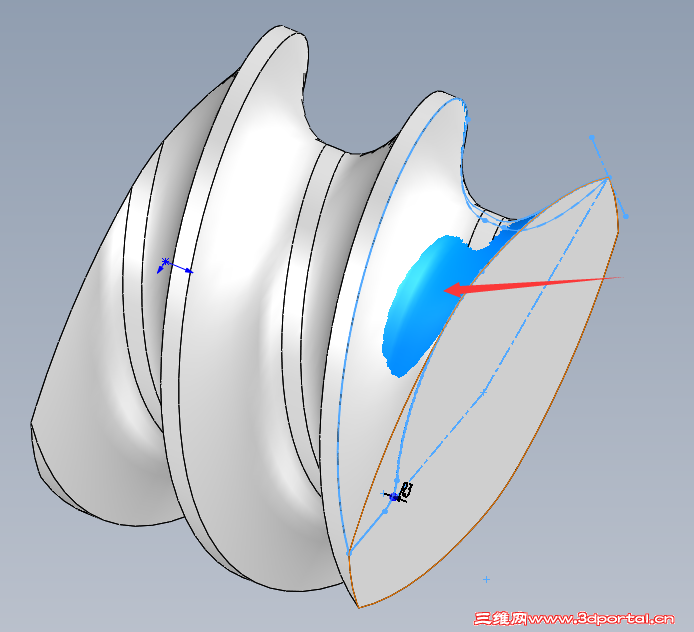

4 P: o1 r1 x* i3 N0 ^但是还没有完全达到我期望的结果，就是图片中蓝色部分凸出我原来的螺槽了！
. K* j, N( h9 L
. _/ k5 d# `0 s" ~

) E' b; Z+ z4 y$ h6 F4 o

SW2016

gmdgm 发表于 2016-8-26 16:05
' l  |. C" @) V% M: V+ q( p首选非常感谢帮忙！
提供的思路确实很好！
; Q( v0 C, L  L' z  R但是还没有完全达到我期望的结果，就是图片中蓝色部分凸出我 ...

要控制好形状可以多加几个截面轮廓。
