请问用solidworks怎么画这个车罩

一世轮回 · 发表于 2016-7-30 12:01:25

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chenjun520601 于 2016-8-3 12:27 编辑

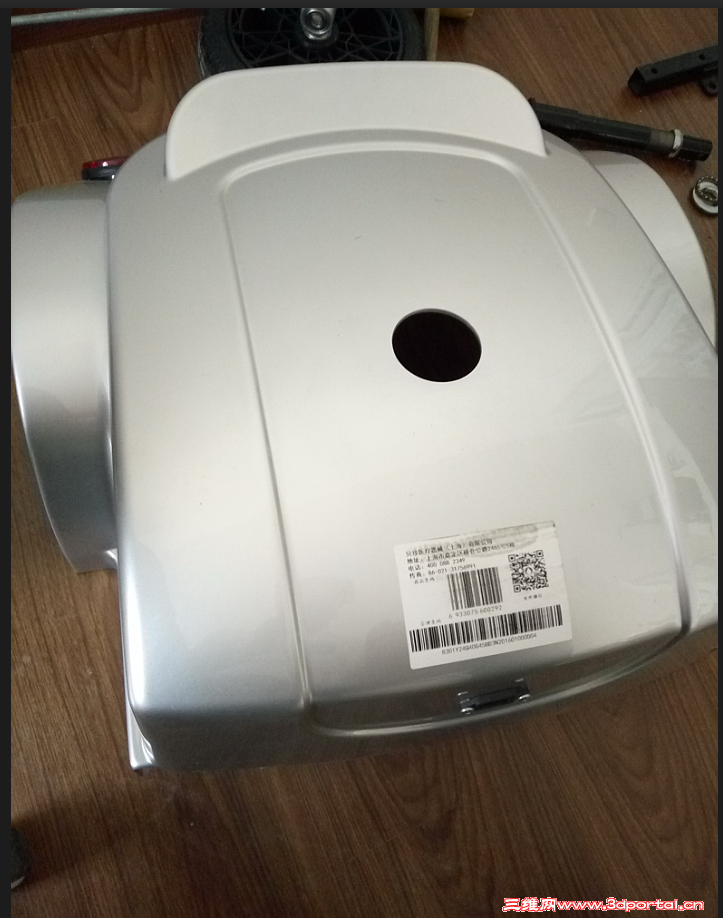

以前只画型材类，现在进入新的行业，拿到东西傻眼了，菜鸟，轻喷啊，我连尺寸都不知道怎么测量 QQ图片20160730120327.png

bash · 发表于 2016-7-30 12:29:15

实在要做的就去外面抄一下吧，这种壳京都要求不高很快的。

一世轮回 · 发表于 2016-7-30 13:13:04

linuxbyte 发表于 2016-7-30 12:29" X9 q0 x8 C$ h( ~2 ~% c. e
实在要做的就去外面抄一下吧，这种壳京都要求不高很快的。

实物就在我旁边，主要是尺寸不好测量，有弧度

一世轮回 · 发表于 2016-7-30 13:14:27

寂静天花板发表于 2016-7-30 12:23
* i( I. `9 @0 M9 [/ Y找台激光扫描仪。
8 b6 f5 w0 `* x" a, Q基本的长宽高还是能测量的，其它的就讲究比例协调就行了。

板哥，木有设备，卷尺，卡尺，R规，角度尺，就这么多了....

22553711 · 发表于 2016-7-30 13:54:10

相机有吗？各个视角的照片拍拍，插入草图图片，然后再来山寨

wwwzzzvvv · 发表于 2016-7-30 15:03:19

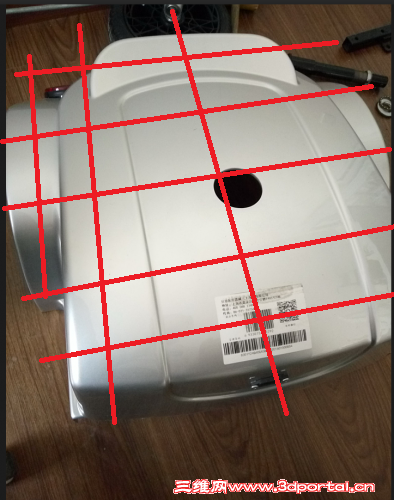

按照等分方式把零件剖开后测量尺寸可否……

一世轮回 · 发表于 2016-7-30 15:25:55

wwwzzzvvv 发表于 2016-7-30 15:03
% }: [ h! C( n% ?# n. p2 ^" D' ?按照等分方式把零件剖开后测量尺寸可否……

然而并不能

zhuyi0829 · 发表于 2016-7-30 16:09:04

22553711 发表于 2016-7-30 13:54
; t+ T" J' m4 V3 G6 Q% y% \相机有吗？各个视角的照片拍拍，插入草图图片，然后再来山寨

这方法最好，画完了量一个尺寸就知道比例了，抄数完了还要做逆向，有点费劲

醉在雨夜 · 发表于 2016-8-1 08:57:56

现在有三维逆向扫描的，可以试试

licoolicoo · 发表于 2016-8-1 11:05:59

一头扎进去，不断的修改。当然做之前先想一下思路，方便以后的修改。

Jaym的独奏 · 发表于 2016-8-1 11:53:57

拍照好用，不过尽量拍正，拍全，要不然做模型的时候会有很多问题。

luo55555002 · 发表于 2016-8-4 13:17:12

11楼方法最实在，按这个去做吧，做出来，八九也不离十了。

阿帕奇 · 发表于 2016-8-4 22:52:30

22553711 发表于 2016-7-30 13:54
/ v( }0 k+ {, W/ W5 j2 O4 }& Q* L/ S% N相机有吗？各个视角的照片拍拍，插入草图图片，然后再来山寨

嗯，这已经很主流了

阿帕奇 · 发表于 2016-8-4 22:53:01

一世轮回发表于 2016-7-30 13:14
/ b( k! t% |% k1 ?' s板哥，木有设备，卷尺，卡尺，R规，角度尺，就这么多了....

这个就拉到吧，思维一定得改了

wuyuda · 发表于 2018-7-19 09:30:18

楼主真有才

xyz3456a · 发表于 2018-7-26 21:41:06

不是扫描成点云然后各种补面么？

ayon · 发表于 2018-8-1 15:33:31

这种弧面不是装配面，可以用近似圆弧代替就行，其它部位用圆角连接就可以了
要求高的似乎可以拍照，然后在草图中导入图片，样条线勾轮廓，然后用圆弧拟合
大圆弧可以测量三点垂直高度差，水平距离然后算出圆弧直径
