SOLIDWORKS 2016 新功能体验——PhotoView360 " {* g6 Z- S% n( f4 v5 L
施志昂 /Lee * ^; o1 g7 F P5 Q5 @3 _; h
PhotoView360从2011年之后就一直集成在SOLIDWORKS中，每年都会随着SOLIDWORKS的升级而升级，关于SOLDIWORKS2016中的渲染功能有哪些增强，我们一起来看一下。( j# Q2 w$ m- T

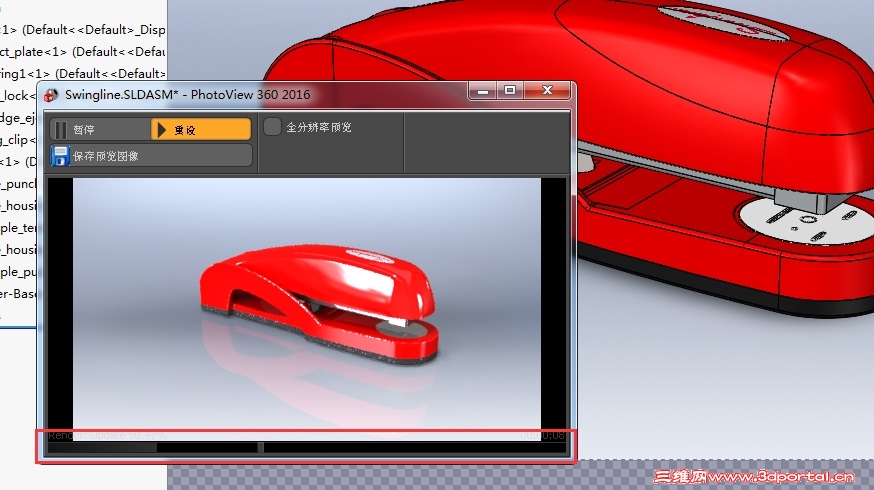

$ s3 [, Q9 q- \) {& P一、延伸的细化选项被替换为位于窗口底部的可以调整的滑块4 i5 S' ?, n8 {- }) |
当我们调整预览窗口下方的滑块时，滑块越向右方，预览效果越清晰，但是，预览时间也越长5 g- t- w `% `2 J I
* M; a G0 O9 a0 w

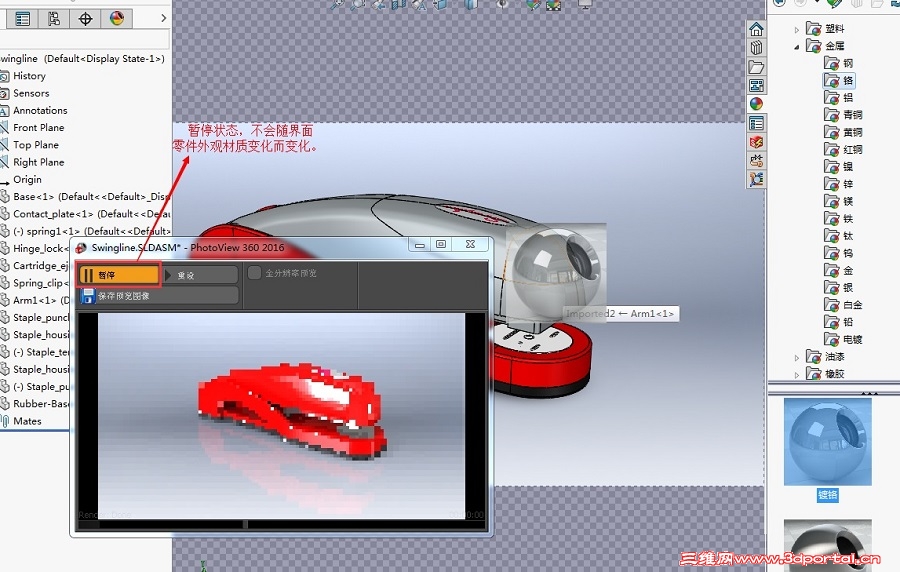

- t6 [& Z3 `& }- r! D9 s二、当暂停预览时，预览窗口将停止渲染，即使为模型添加新的外观
0 `$ U& n6 @+ |0 }# j F
5 E* W% {8 t; J- b, P4 k( o1 Z" r3 D8 _, p- x. V

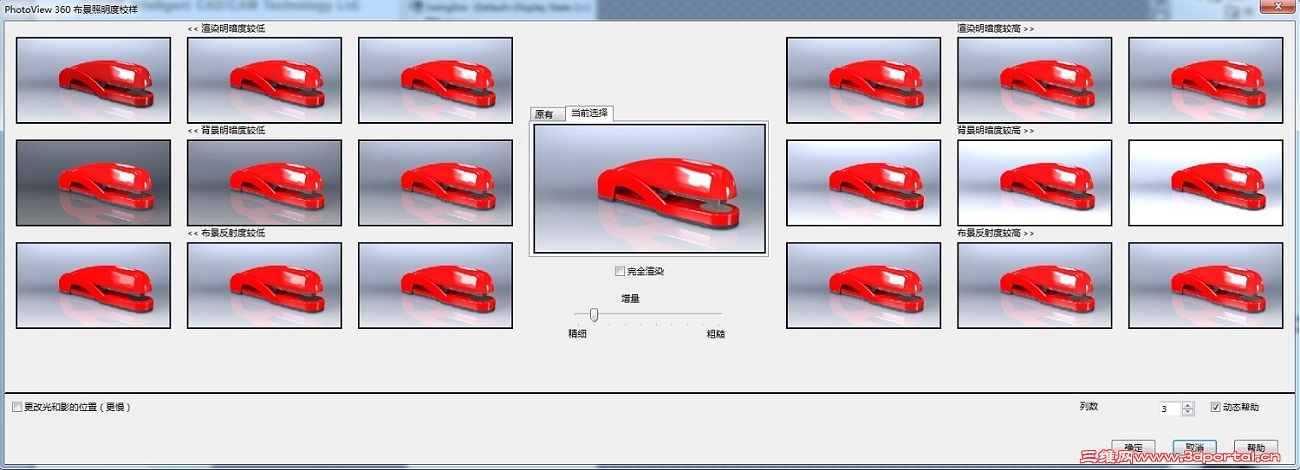

三、选择布景校样. {- ^# v: P8 z
: J' _9 v1 V; U" _
打开布景校样，通过三行订书器预览效果大家可以直观的做一个对比，选择一个理想的0 v1 o3 {* p5 N% E/ U9 L# A/ }
效果，节省了我们单独调整“渲染明暗度”、“背景明暗度”、“布景反射度”的时间。7 J2 h. l: A% @5 T6 s
8 ]( O1 s$ y A! A4 t+ V1 j& R3 @2 h6 T& _& m/ ~

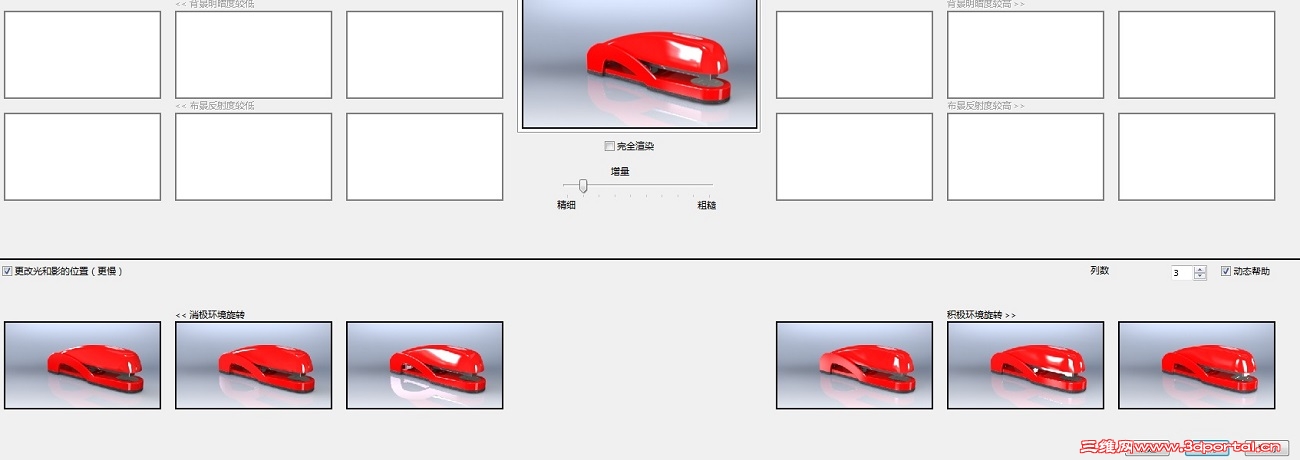

5 E4 k; I5 i* s- K( h" n当勾选更改光和影的位置，我们可以看到，光从不同角度找到订书器的的效果，这时我们只需要选择相应的光影位置就OK。
$ d. }* n' k; G5 j7 D0 m. s
% l5 d( }0 B8 R9 k3 c3 V. c
# V8 p8 t, t h+ c) F! x+ \: g+ r四、运动模糊7 B: l) k+ p, [6 G
* n& R- N4 E9 t" D- g+ U5 z
1、向动画中添加运动模糊效果) K! o1 k# m9 b/ z( H7 {

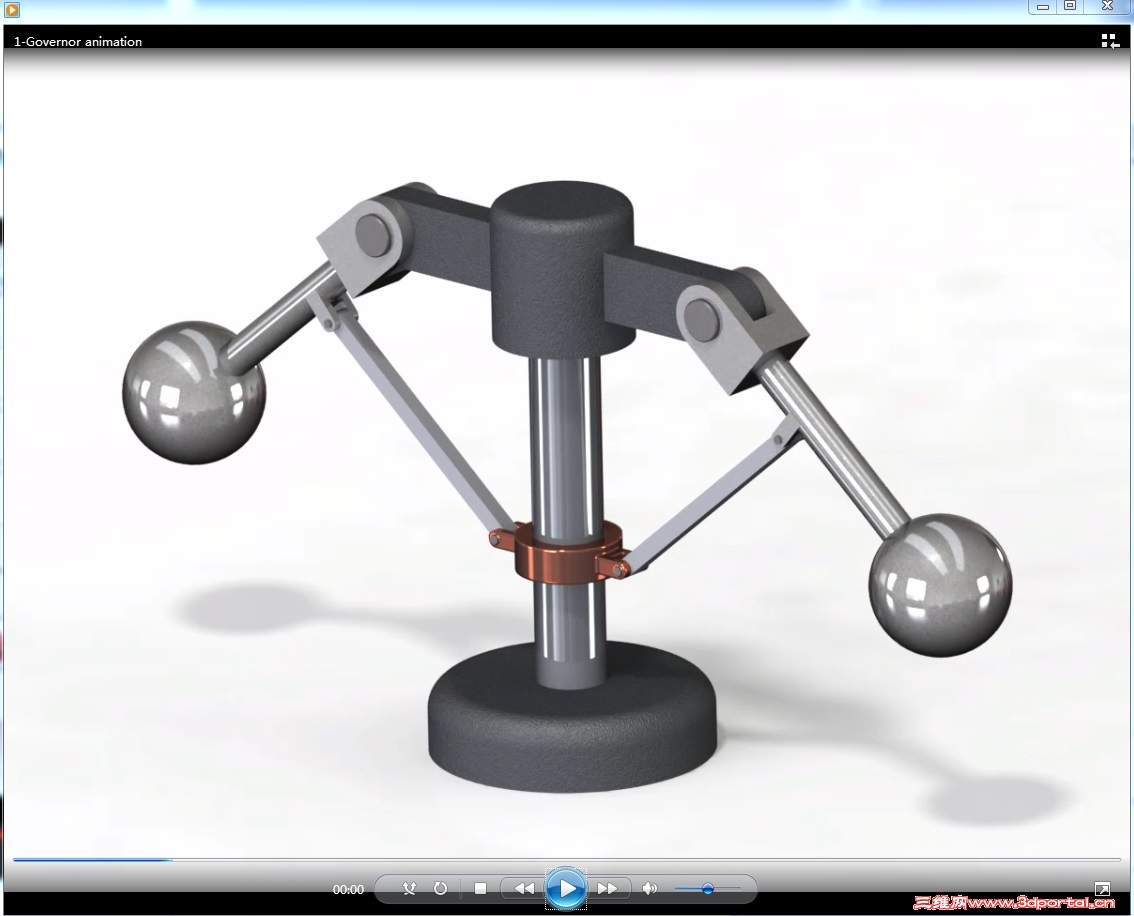

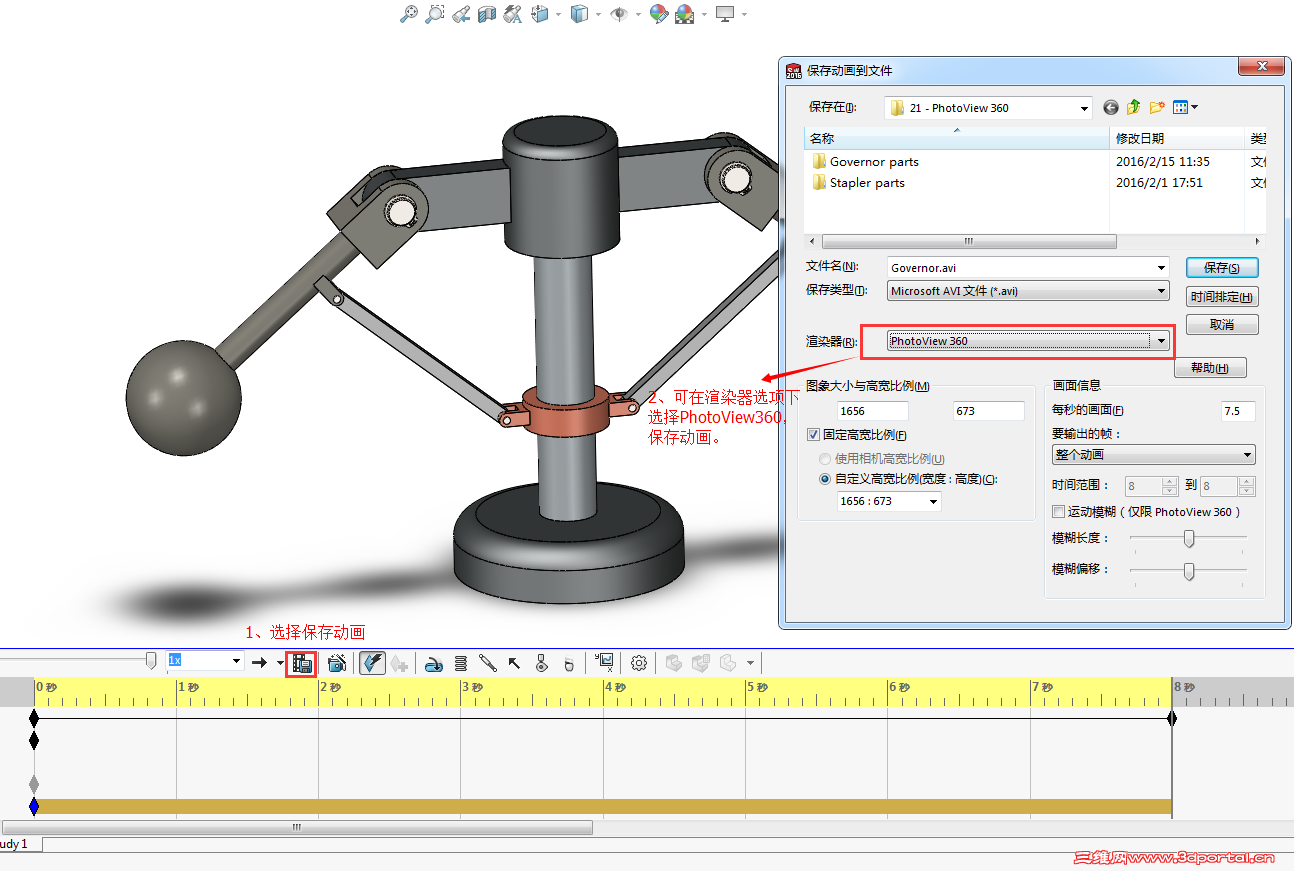

当与motion相结合，当保存动画时，可选择渲染器，选择PhotoView 360，可渲染出带有运动模糊的动画效果。
* A ?" e8 U2 o% I, H
8 v: H# K( F& D# M/ }
/ o. y/ R. N$ G& N: M
3 L2 K9 Y) R$ o2 v5 B* P

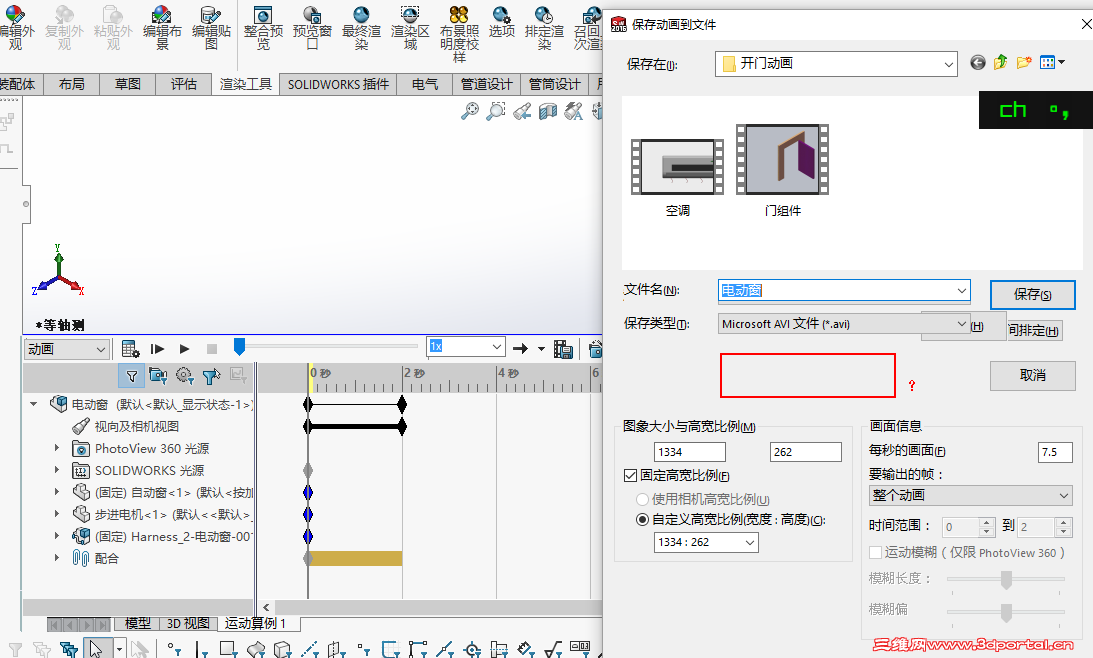

可保存渲染视频为avi格式：. J, i$ _' a3 P2 m! w7 t
3 \% I1 V( w) n9 W2 Q7 f; J

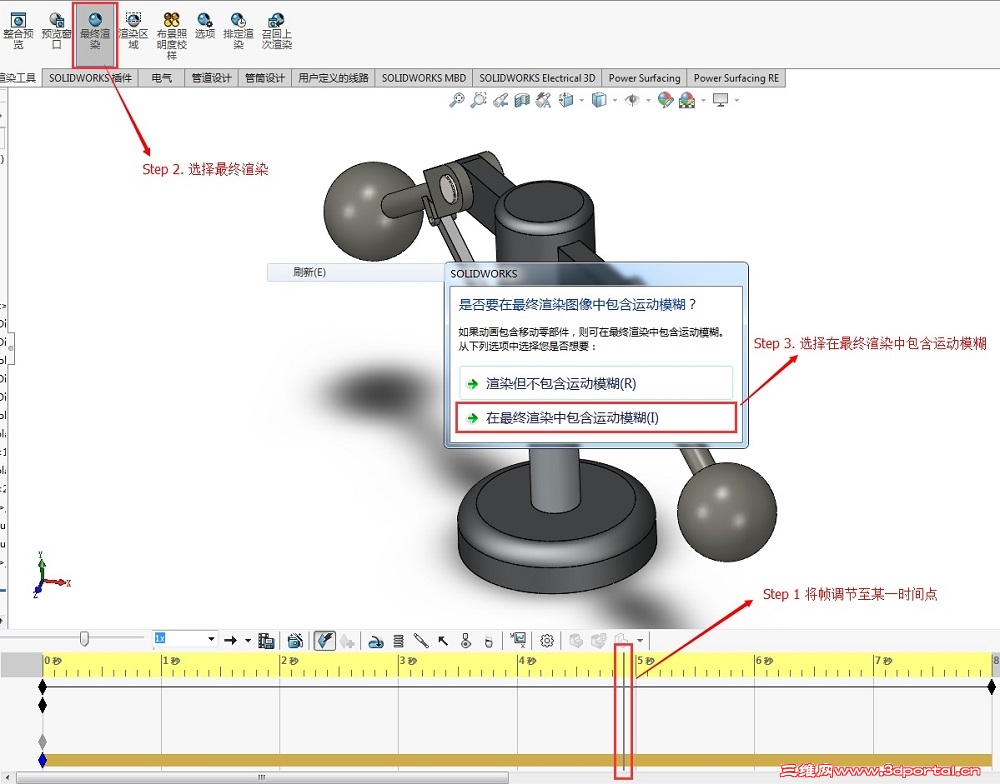

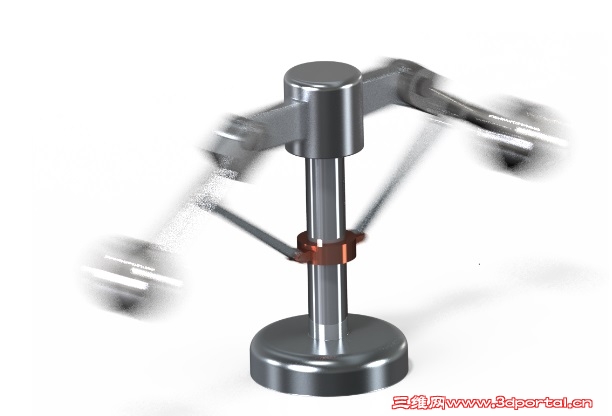

0 D9 w, x) q2 W7 N, i2 E2、在渲染图片过程中添加进运动模糊的效果。! R" z+ q/ R( A" P! n& ^8 p+ b+ s
$ u* z9 k2 V% |

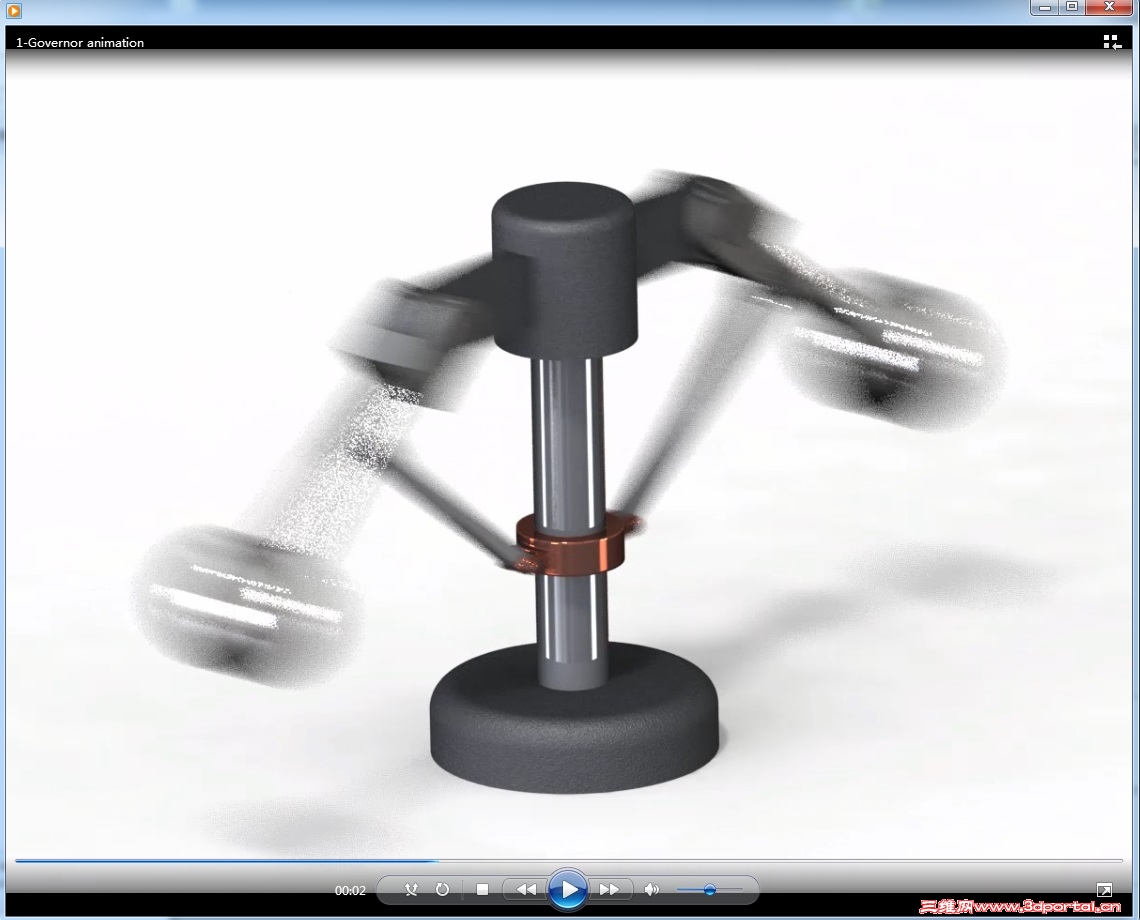

' w& X0 g0 e3 ?4 r, x" m生成的渲染静态图片效果如下图所示：
; Z8 g2 y- K1 Q1 m' W4 [
7 m* L- ^2 y L& G7 q5 t
# C. P8 c6 ?! }" c) U1 H五、最终渲染图包含尺寸0 Q$ t% F y# q) {# R% s8 T

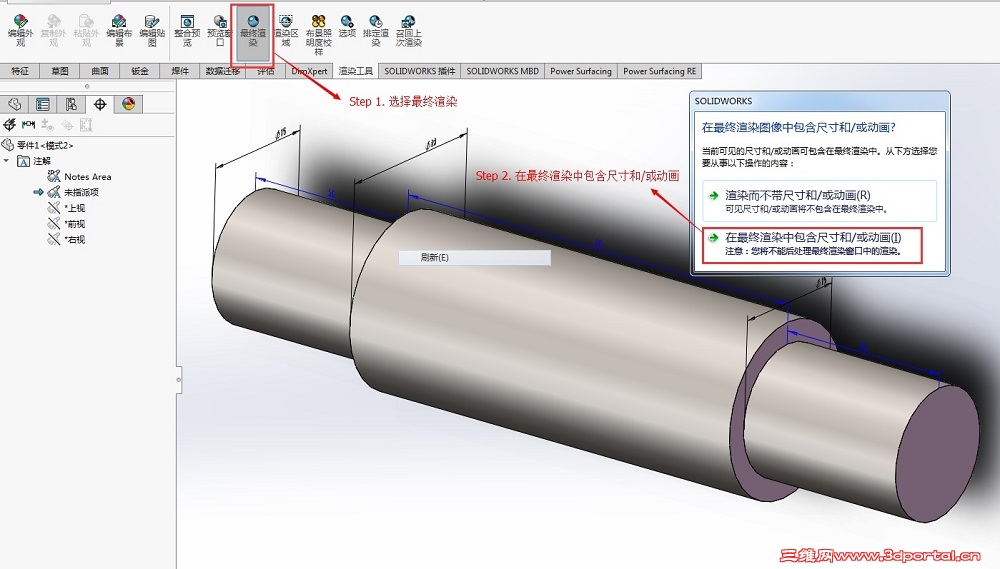

右键注释，调出显示特征尺寸，在点击最终渲染，选择在最终渲染中包含尺寸和/或动画。4 `5 F" t$ B" Y+ E! {5 N7 H
1 j0 J1 J7 f( M4 j/ s/ n
3 K1 I4 X' f+ W! w4 p) }" R2 W, T) C/ N

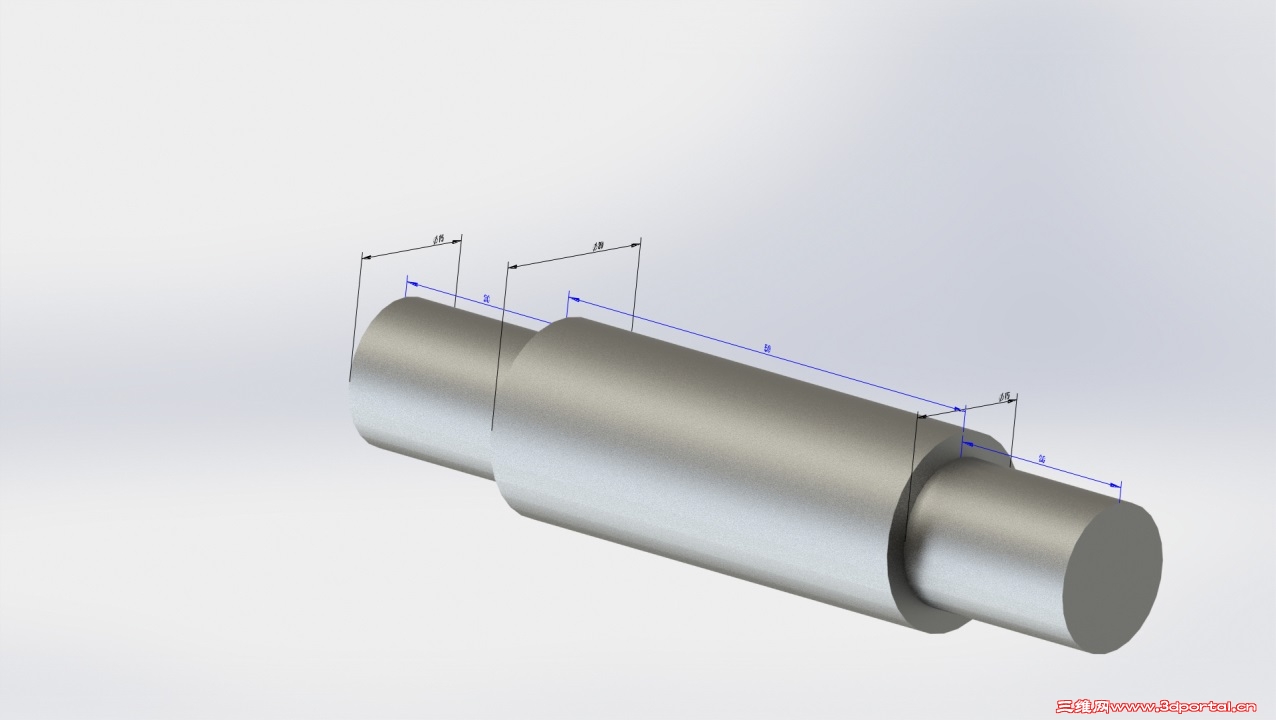

最终渲染效果并包含标注尺寸：& _" \5 d j" \4 U! O$ B
, R8 {: g' C" N, _7 R
/ g" c$ _+ B" j0 Y5 f4 l' x3 ~, I; G7 q
" L' z9 x- `! h) d8 n W3 O' a- T
; z: B9 i& T2 _4 u+ T
5 g3 H$ {' K) V" k; }7 L1 G$ H# [- d, I6 W1 F a! F' h5 {' x
|
