[分享] SOLIDWORKS 2016 新功能体验——设计界面

[复制链接]
发表于 2016-1-22 10:52:56 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 智诚科技 于 2016-1-22 10:58 编辑
! N0 e4 l+ X) j# T; _6 V7 l" L: \# a, T- u2 F6 v8 P
SOLIDWORKS 2016 新功能体验
——设计界面
ICT—Dandy

- H7 O. y7 n8 M7 }, |" J) G$ Z$ r摘要:SOLIDWORKS 2016已经发布,全新的用户界面、全新的工具和全新的流程增强功能结合于一体,让用户更加专注于设计本身,轻松解决复杂问题,快速跟踪设计投产情况,更高效更轻松地完成开发工作。5 i4 _0 j0 f, H4 S( y7 B! r

/ d# S  d; {& a  Y) M: z5 m关键字:SOLIDWORKS 2016  界面  新功能: Q, K1 L* ?/ V. ^' Y

& u( X* G- W! `' t/ r" h; @1 N6 ]6 y2 ^! Y# B7 e
正文:. i+ V+ s; Z2 f4 P3 r' V
SOLIDWORKS 2016已经发布一段时间了,笔者打开软件时,第一感觉是完全不一样的干净界面,上手体验也颇多惊喜,接下来分享下这些使用体验:2 ?5 G1 W0 Y9 {5 Z( }

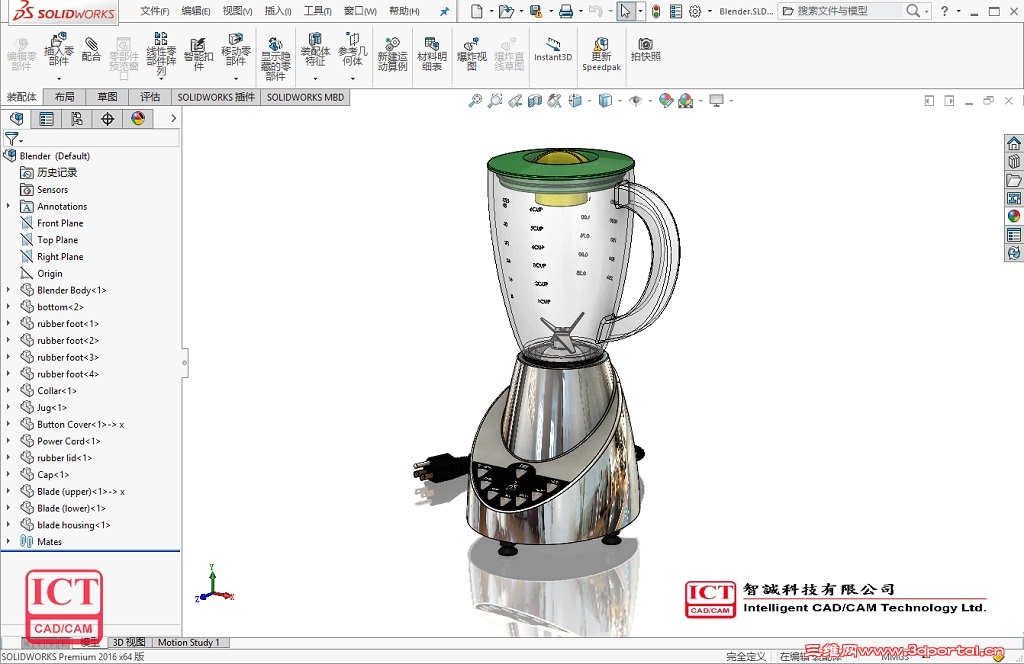

1.设计界面
8 u! }4 I. I" I  q( \$ d: s& g* k现在,SOLIDWORKS 2016的操作界面已经被重新设计,新的界面干净简洁,看起来更舒服,这样的界面让用户设计的模型在界面中更凸显,可以让用户专注于设计的模型本身。细节上,图标也被设计得更为容易识别。
: u" x* p6 ^  k! i3 M( l& [  r  h. `: Q' m" C5 n" _4 y
1.jpg 3 N9 y9 Y& g, |
图一  SOLIDWORKS 2016 界面
& B6 u/ u5 g7 W+ x

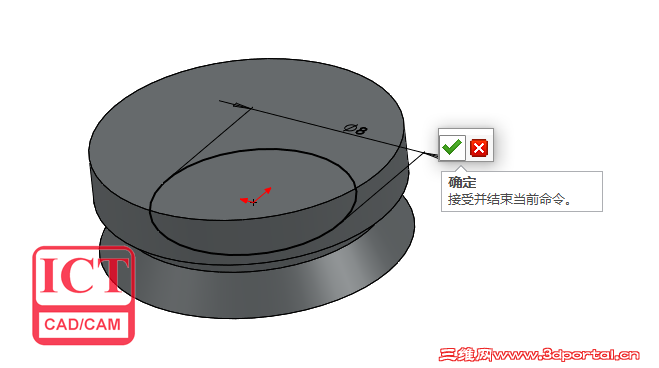

& ~9 {3 ?) P& H) ?1 L- w2.D键:将确认角移动到鼠标指针
% H+ R8 B9 |+ {- f+ H( f这是一个可以大大减少鼠标移动的功能,当我们做完一个操作后 ,可以按D键(英文输入状态),鼠标旁边就会出现一个确认角(确认与取消)按钮。
, E$ d4 d! |9 q8 x/ j8 t 2.png
: ?) Q7 ^( f" P, i! i9 j图二 D键
5 j: d( V  `' a

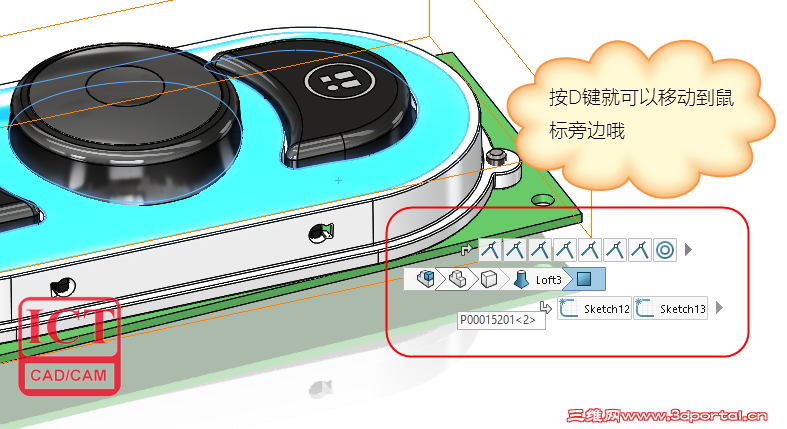

* r: `; z" N8 v+ n3.选择导览列
. Z, F5 R! G! Q通过视图点击一个面、边线或者点,你就可以选择打开跟这个对象相关的装配体、零件、实体、特征、草图,甚至配合关系。操作效率杠杠的,想选哪里点哪里~; W, `/ ?& t# |0 }1 {7 i- ^
3.png ) j" s1 v/ w: I. W, d, j8 ?8 }; `- i
图三  选择导览列+ H% a, O0 U* f8 d9 K# n; r

  X8 l; b. J. e7 y# h* G*可以在:系统选项》显示/选择》显示选择导览列  打开或者关闭  t+ V3 z" Z0 c$ r% {0 f  s, }; K

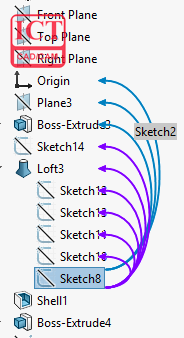

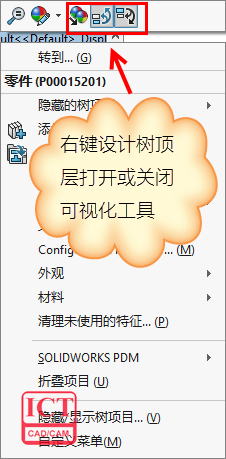

4 |6 D" f) T/ B3 S' a4.参考可视化工具与三重轴: ]1 V& E" x- S0 @$ E2 A
参考可视化工具中显示的父关系与子关系可以使用不同颜色显示,可以单独打开。
& F8 ?* j% y. v+ B1 @   4.1.png 4.2.png   C6 |, J0 o3 w2 z
图四  可视化父子关系
: U/ ^+ a. K; d- c# B" d  R9 I5 C) H5 r

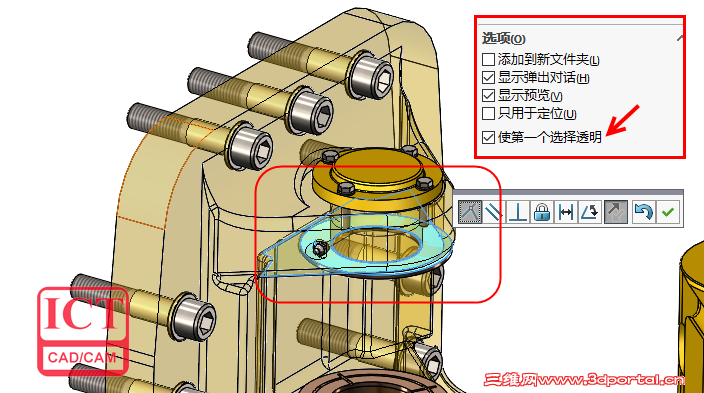

5.配合零部件时设置第一个零部件为半透明
9 K$ N2 r9 z6 z5 i5 {. s# J这个功能貌似很简单,但是却很 实用,半透明的零部件相当于将这个零部件已经排除在选择之外,对于装配零件比较多的情况下,可以排除掉零件选择的干扰,减少相应的旋转,透过面选择的繁琐操作。
# V4 H# C' E! Y8 B2 l
4 Q2 u3 Z; v2 ^) ^ 6.png
9 x) B# x/ ~- }6 y* f图五  半透明配合, {3 Y, S% t* A4 N: \0 R) p
2 q  Z3 n1 c/ _9 ~4 [0 n1 g. B

0 z& j- J  E+ k# A3 D4 u新功能还有很多细节上的变化,还等什么,赶快升级的SOLDIWORKS,获取更佳的用户使用体验。" h, |/ M: `- e. Q6 b

9 h  V9 I& j* S3 c; g. Q7 o
* w" H# x& f/ C6 b& X9 t1 |9 J$ {" ^0 p' v$ x
以上信息由 智诚科技ICT公司 提供,转载请注明!
+ {* v) p0 l2 v2 h) q4 N
发表于 2016-1-22 11:37:18 | 显示全部楼层 来自: 中国江西吉安
d键实用,谢谢分享
