如何快速在SOLIDWORKS Composer中出子装配BOM表
6 d8 L5 ]. {3 F! QICT—Jeff Lai
$ X6 Q. v& A% \: R4 P* H* S: y [5 d" s
$ [, {6 b7 K- q Z' k在SOLIDWORKS Composer中,BOM表可以利用从SOLIDWORKS中继承过来的属性快速生成,同时也可以配合装配体的矢量图或高分辨率图片同步显示(即鼠标移动到某一零部件,BOM表对应单元格高亮显示)。这些特性使得BOM表在Composer中非常好用。) }, }, i, w) N$ u( t/ Y
然而，对于接触Composer不深的人来说，出完总装配再出子装配的BOM可能就显得没那么顺手了。因为，默认情况下BOM ID只对当前视图有效，换视图再重新生成BOM ID会与总装的零部件序号不一致。其实要做到一致并快速出子装配的BOM并不难。
- P _( ^( M, N* A6 T! ]) ]4 r
( D7 t7 Z2 B% p" N一、生成总装配BOM：6 _' D; o1 T4 r; p

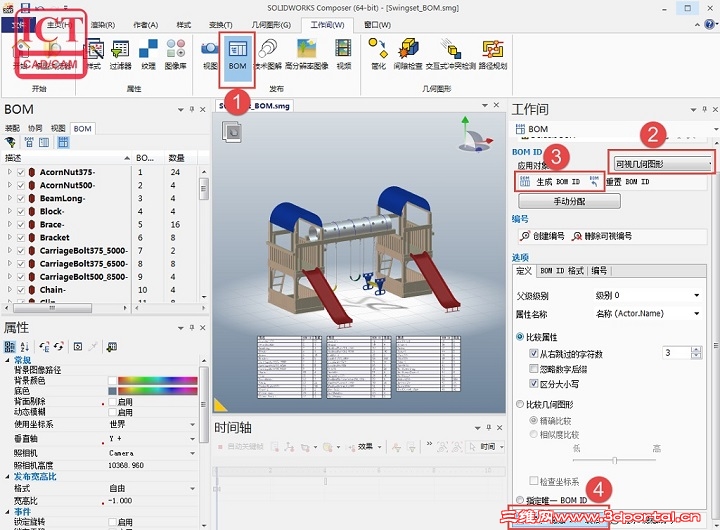

1、在总装视图下，打开BOM工作间，生成BOM ID8 H5 n% W4 h/ k) A4 Q
1) 打开BOM 工作间' [- X9 `6 U9 D7 s, _
2) 选择应用对象为【可视几何图形】2 c) {9 G' x! R- f* y @4 {
3) 点击【生成BOM ID】/ P7 Y" J* j: u2 U% l+ q0 J
4) 点击【显示/隐藏BOM表格】
2 F, s' S% d" |
" A4 W* z* [ O, d9 k* I# {! ^3 j* y* |* o/ A
二、生成子装配视图并建立选择集：
! B/ b% f9 J" D% W. Z/ S7 f3 P: b& \ f1 p$ m) r7 |( f. _

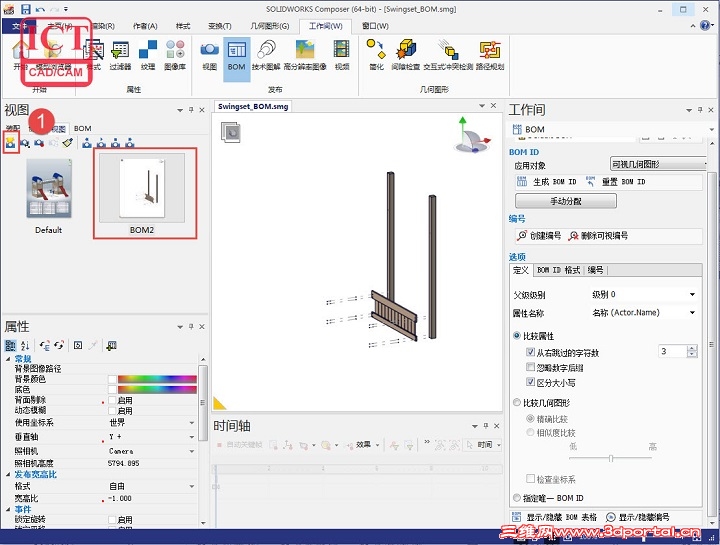

1、 生成子装视图0 E* }9 ?8 `7 M( _( P
Y9 H8 Y( q/ T) ~# T, k x" D, a" i* ]+ S3 E& p- ]

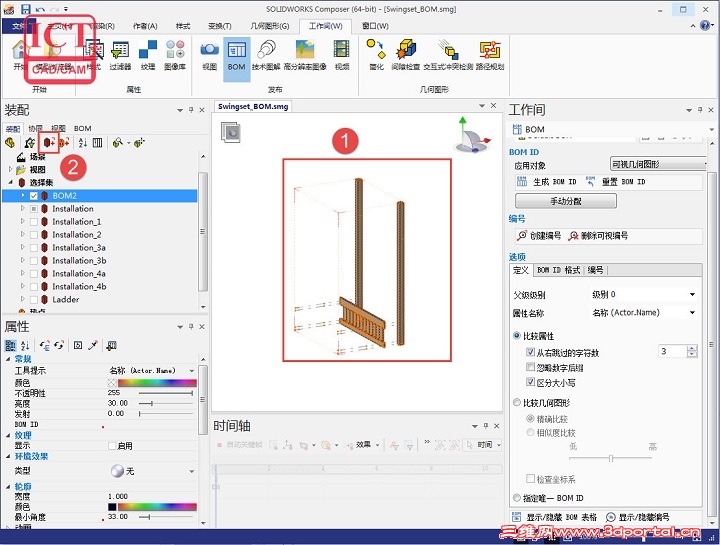

2、 创建子装配的选择集
" n: Z @+ N* J# n" S9 I( q3 [- Z/ \1) 框选子装配! t+ n7 N; U7 t( _" f
2) 点击【创建选择集】& F8 x) g1 J& h& E' u- f4 M0 o$ ^
, K" j8 H5 S8 P
, L$ @ v8 C7 { S5 X/ \三、统一BOM ID

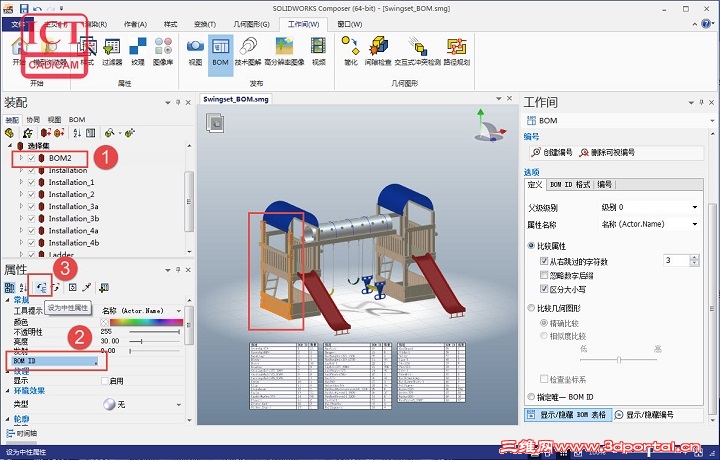

2 f0 ]7 W- u# j0 L. A+ |5 y1、回到总装视图，调整子装配的BOM ID属性。
% d9 C# E* [( O& I1) 点击选择集;
' P0 q9 _4 A0 W' W- ^2) 确保子装配在被选中的状态下，再点击属性面板的【BOM ID】使其高亮;
( v/ H$ w0 Z; z1 Z1 k3) 点击【设为中性属性】按钮。这样，总装中的BOM ID就可以继承到子装配了。
/ _) r1 B$ E1 F3 J' R6 M+ L2 I
: ? V* w* O. l7 H0 l

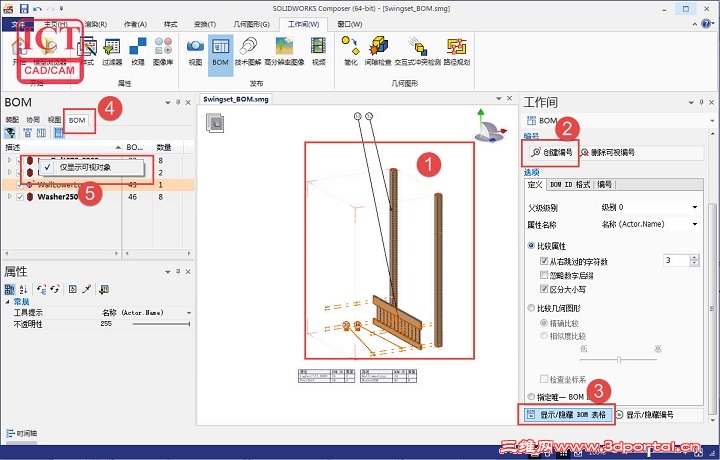

& M+ E7 E* P4 c: C8 U0 I1 k2、 回到子装视图，生成BOM表。" ~! A) x# E7 }) J! q* g/ `- C
1) 框选子装配% p$ Q+ H; G% e0 W
2) 点击【创建编号】9 g# l ~3 a' H; @
3) 点击【显示/隐藏BOM表格】) I% h$ o" \3 O* M0 A& |( j2 J# ^
4) 打开BOM属性栏* ~* |- \" _6 l( X4 _, E7 o5 ?
5) 右键选择【仅显示可视兑现】
% @. r* m$ R5 f+ G! i
0 s' Y! Q; H+ {0 a* t
1 a7 c/ b$ @; D0 ^( `0 C0 P7 \" }$ w! Y% d
, j6 ?! w1 J/ A7 @/ L9 k. h- G2 {& G& v
0 N$ Y5 v1 L* j
|
