螺旋升降平面怎么画

yggswl

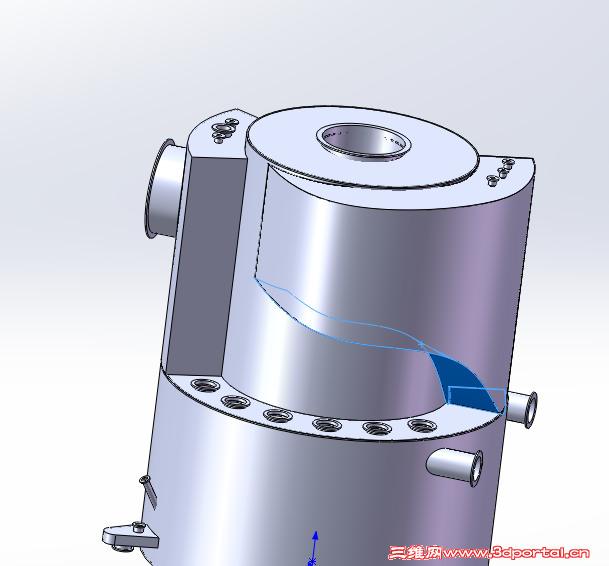

请问这个图片中螺栓上升的平面怎么画呢，中间是空心结构，谢谢
1 G0 D6 f- k5 v2 U

+ ^3 v9 j1 @7 S% @
' m0 V: m$ A$ [6 j- L% n
' M0 t) H7 m) o- x  y
) J) d4 `9 M  G8 h) F

阿帕奇

怎么画，以前有类似的帖子。
4 i- b% y7 a5 t; t% j至于空心的可以片体增厚或抽壳来解决

yggswl

阿帕奇 发表于 2016-1-12 09:18
' l! _7 L; t" y0 d0 l怎么画，以前有类似的帖子。
至于空心的可以片体增厚或抽壳来解决

/ i7 O, Y' A3 q+ H; n# Y* g4 P想画单零件，以便于出图和展开用，不想抽壳
即使抽壳，关键是外形实体也不会画

danilso

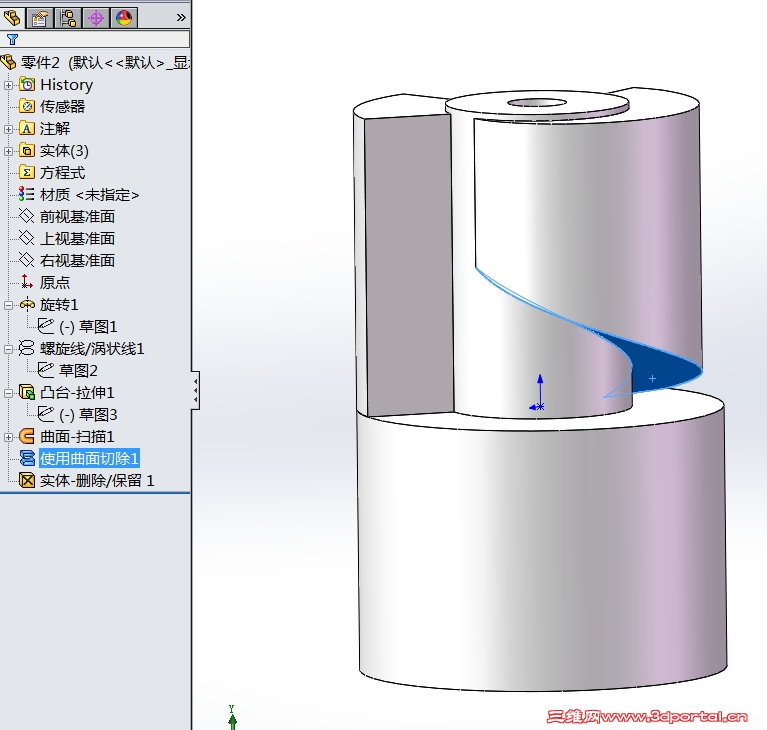

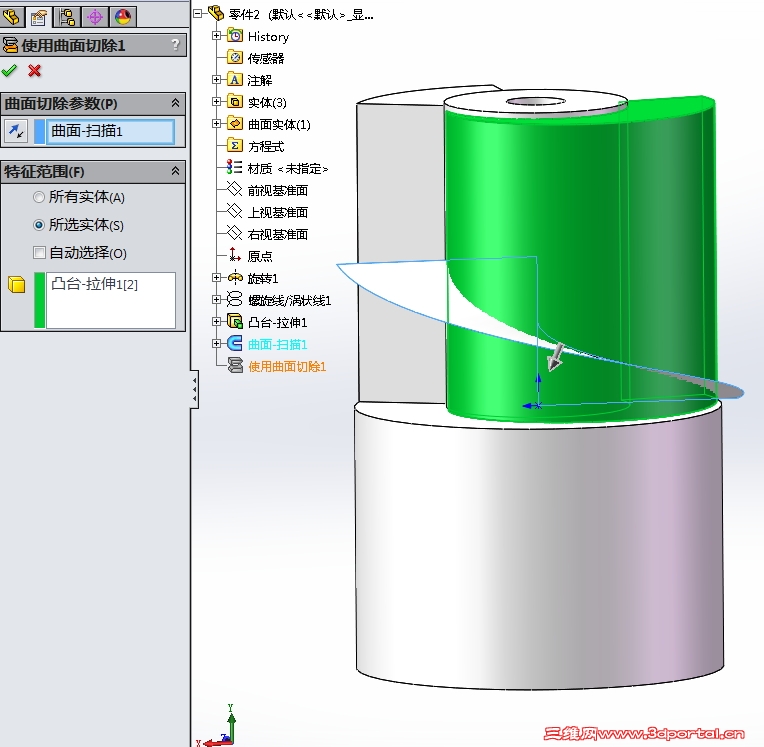

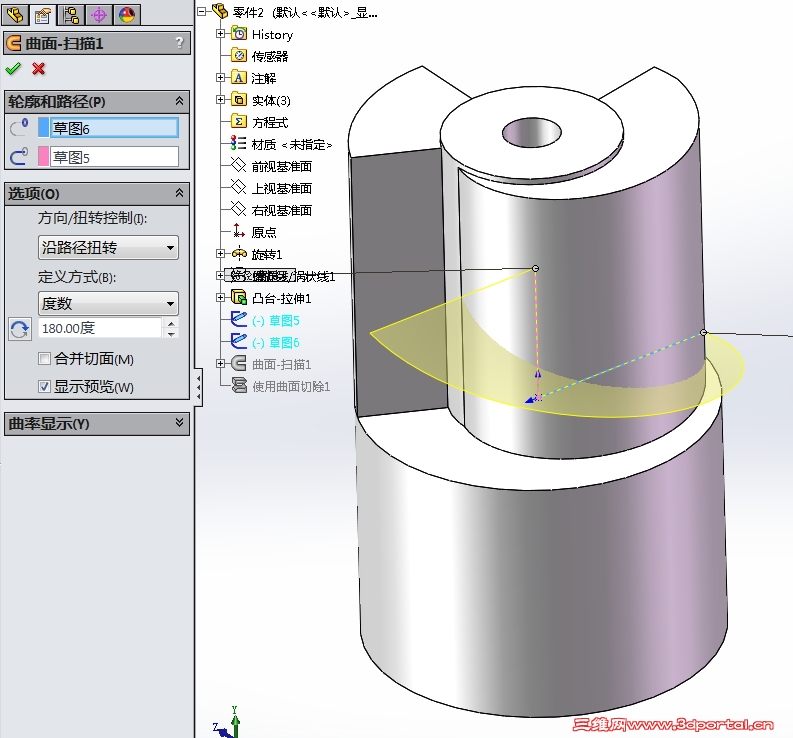

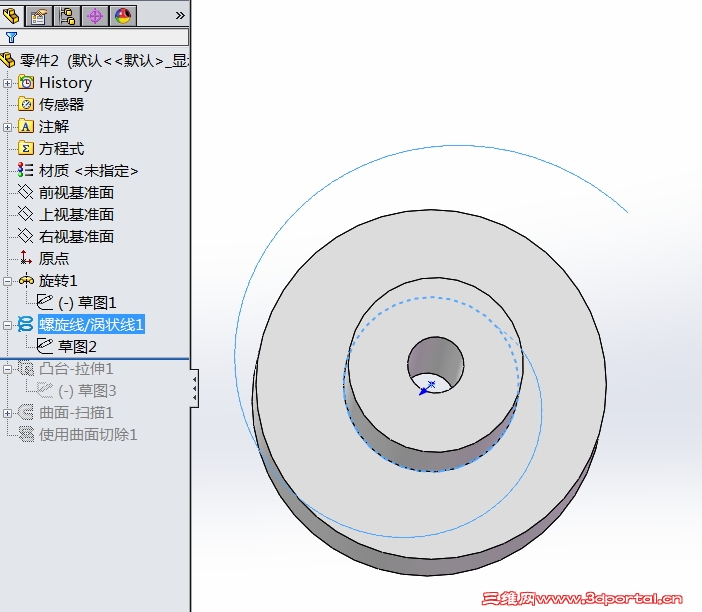

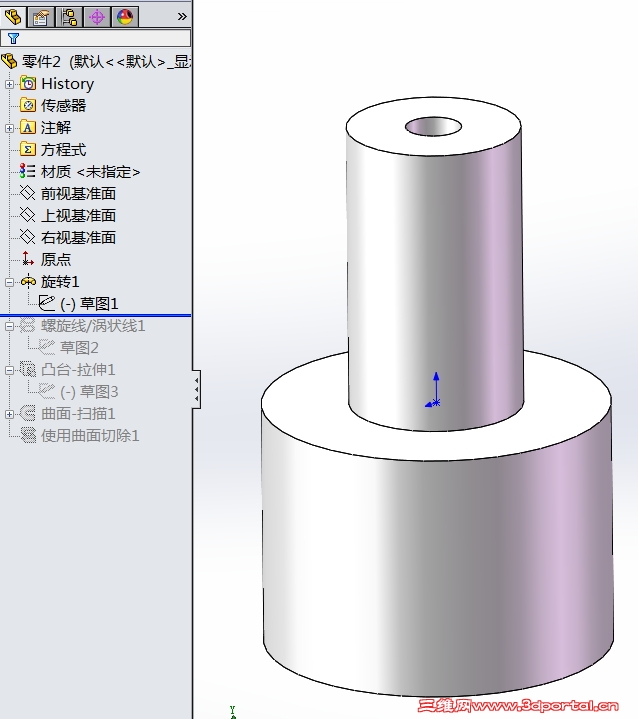

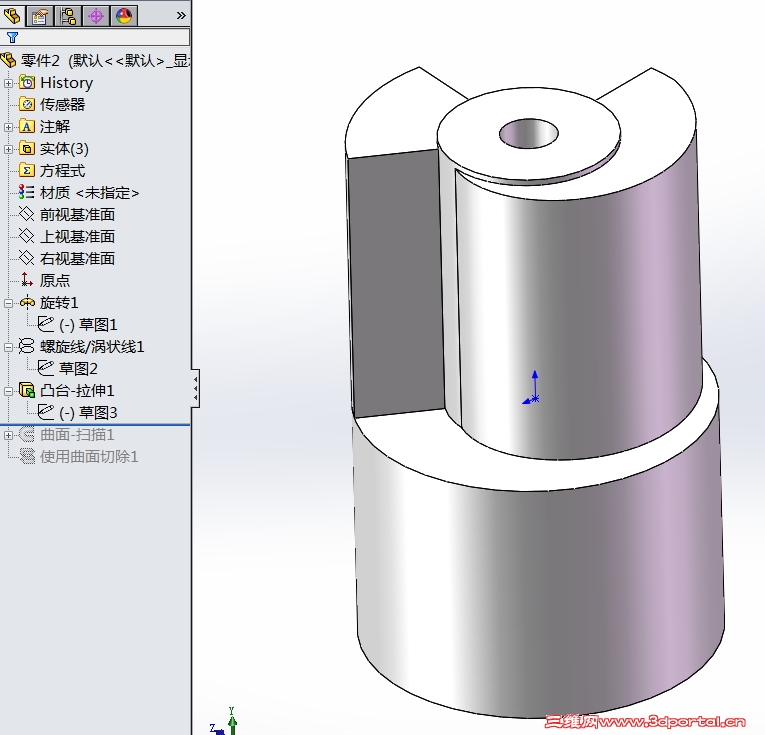

如图

9 G% ^4 d8 v. Q9 Z# h
  V% v8 O9 m7 \3 Y# o6 R$ Q/ r
) `2 _; w% W! \; m( y8 ^8 L

; z6 R/ A1 K: d, F
- z! D6 s1 b$ S( g3 I0 }
% Q* N/ a5 G- T- X
, z5 w( q! |2 L' b& I
% q+ D  \. B) h
/ k& G  j$ l% Z) m  M0 T4 t0 A
3 U0 l; `9 c1 V2 S) J9 B
2 |3 j2 s0 Z% x5 D( X* {# S) \3 [4 G


' S+ `- V3 ?& o+ L

yggswl

谢谢指点！

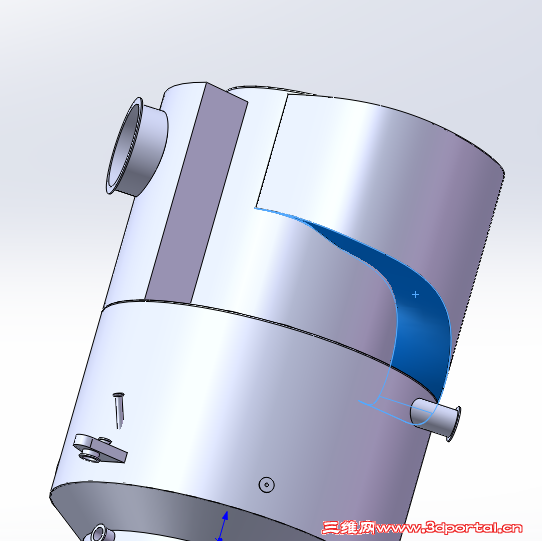

还有一个问题，我的图片中涂色部分实际上应该是分为2段，下面算是一个类似1/4的结构形状，但是也是和内外圆弧，上面部分按照你的画法应该是可以了，不知能否帮忙给画下，谢谢！

板上沙丁鱼

yggswl 发表于 2016-1-18 11:05
谢谢指点！
" [8 W. h& v# D& ]; e还有一个问题，我的图片中涂色部分实际上应该是分为2段，下面算是一个类似1/4的结构形状，但是 ...

照葫芦画瓢，做个平面曲面切除掉啊

a84560494

非常感谢...
