新手求助这种圆管折弯应该怎么画？~

xxxx007k · 发表于 2015-12-28 08:51:34

您需要登录才可以下载或查看，没有帐号？注册

x

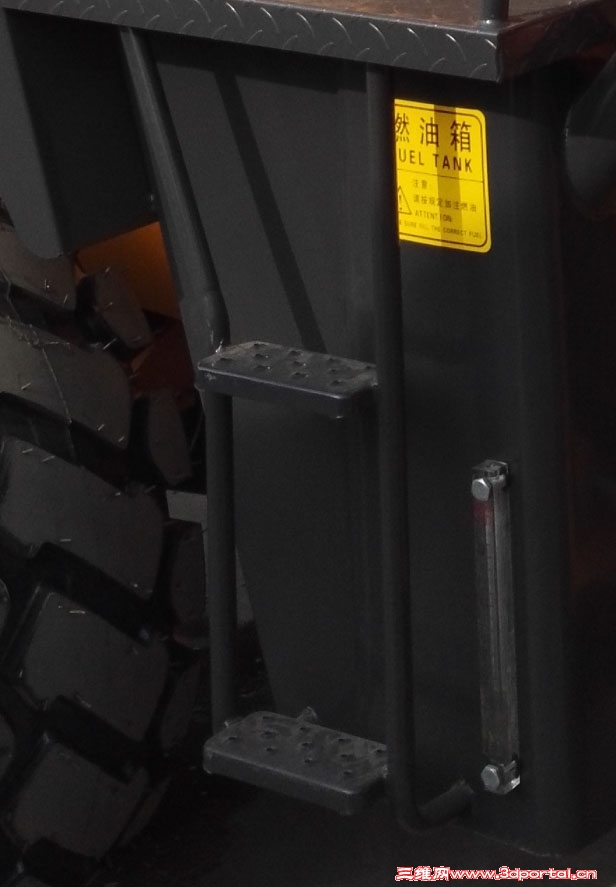

想用扫描命令画但是花路径的时候智能在一个平面上画，这个有两个方向的折弯X跟Y方向都有，应该怎么弄？未标题-1 拷贝.jpg

木_棉 · 发表于 2015-12-28 09:17:56

楼主不知道有3d草图这功能吗？

wwwzzzvvv · 发表于 2015-12-28 09:40:14

很久以前画的，也许能帮上你……

xxxx007k · 发表于 2015-12-28 10:34:06

木_棉发表于 2015-12-28 09:17, w" H/ v* H8 T w! ?1 K4 O
楼主不知道有3d草图这功能吗？

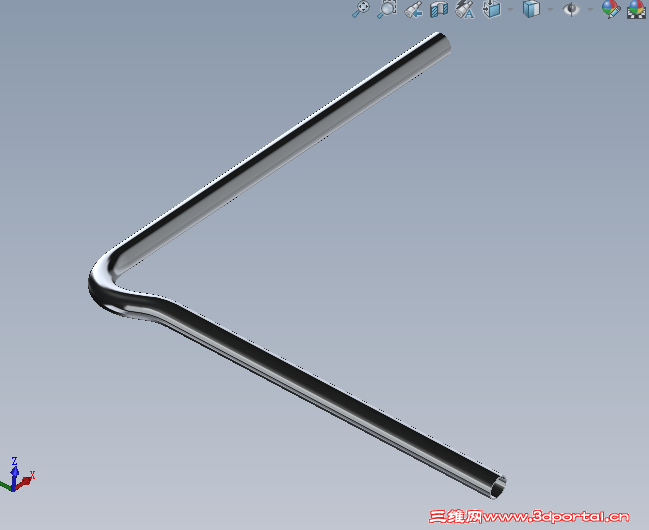

额，还真不知道~~但是这样就没法想以前2D草图那样跟不是一个平面上的线对齐了，都是一点对齐，就跑到参考对象的平面上了~

xxxx007k · 发表于 2015-12-28 10:35:52

wwwzzzvvv 发表于 2015-12-28 09:40
3 x3 R0 m2 q6 E" ?. m' D' V很久以前画的，也许能帮上你……

能不能给说说具体操作？

wwwzzzvvv · 发表于 2015-12-28 11:19:04

本帖最后由 wwwzzzvvv 于 2015-12-28 11:20 编辑

xxxx007k 发表于 2015-12-28 10:35
. @" l- g' l! }1 Y" P8 B% w能不能给说说具体操作？

打开图按照特征树提示操作就可以了……使用合并曲线，在特征扫描即可……

木_棉 · 发表于 2015-12-28 12:30:07

xxxx007k 发表于 2015-12-28 10:34# g3 [5 O3 T7 b/ i2 J, F- ? l1 N
额，还真不知道~~但是这样就没法想以前2D草图那样跟不是一个平面上的线对齐了，都是一点对齐，就跑到参考 ...

在solidworks指导教程中，有一个3D草图绘制的教程，你跟着练练就会了。

xxxx007k · 发表于 2015-12-29 08:32:37

wwwzzzvvv 发表于 2015-12-28 11:197 ]$ E' `" \2 Z- y2 x p
打开图按照特征树提示操作就可以了……使用合并曲线，在特征扫描即可……

你好，我还想问下，配合的时候两个物体的底已经配合到一个平面了，立边测试的角度是零，为什么两个立边还配合不到一起？没办法只能用两个立边底部的点重合~~

wwwzzzvvv · 发表于 2015-12-29 10:38:09

xxxx007k 发表于 2015-12-29 08:32% F0 e6 H6 G+ D) {
你好，我还想问下，配合的时候两个物体的底已经配合到一个平面了，立边测试的角度是零，为什么两个立边还 ...

可以使用X、Y、Z三个基准面作为尺寸、角度配合使用……

xxxx007k · 发表于 2015-12-30 14:32:20

本帖最后由 xxxx007k 于 2015-12-30 14:35 编辑

wwwzzzvvv 发表于 2015-12-29 10:38
% ?4 q6 b( L7 B6 V( c: s) A" D可以使用X、Y、Z三个基准面作为尺寸、角度配合使用……

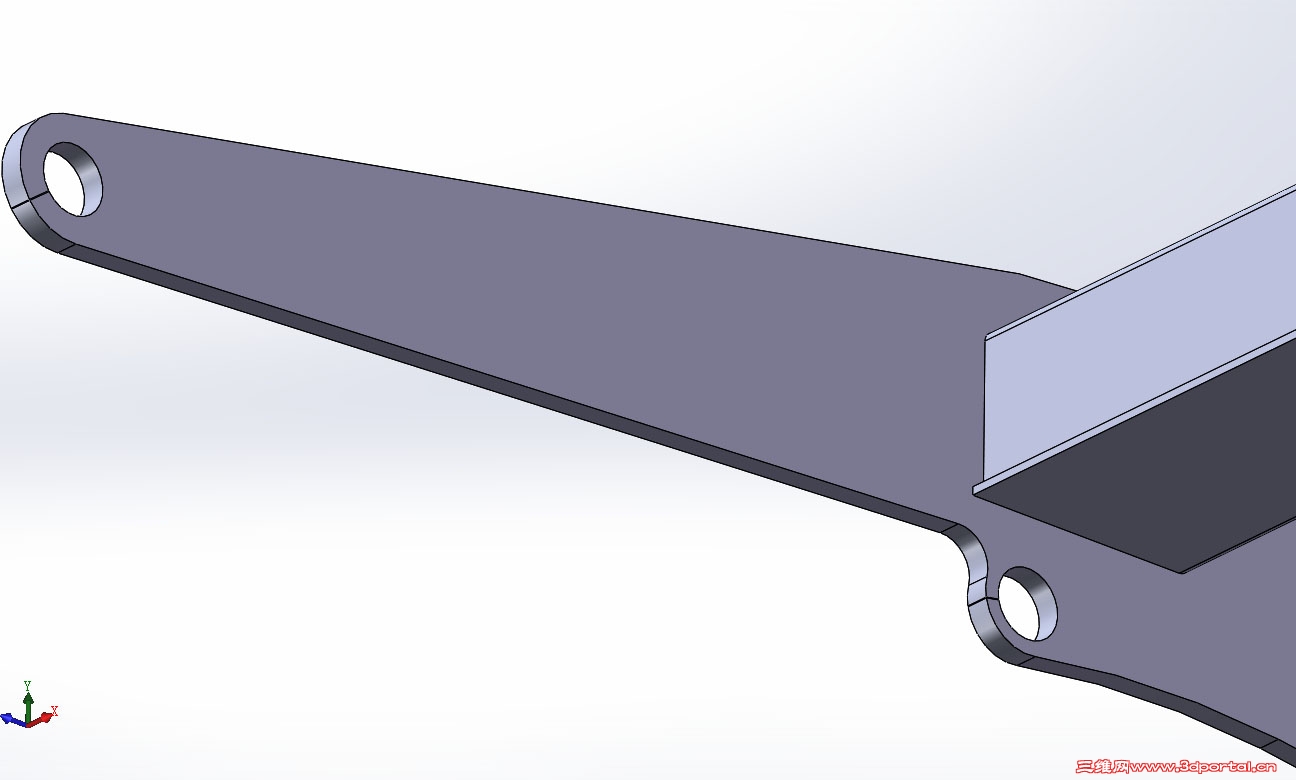

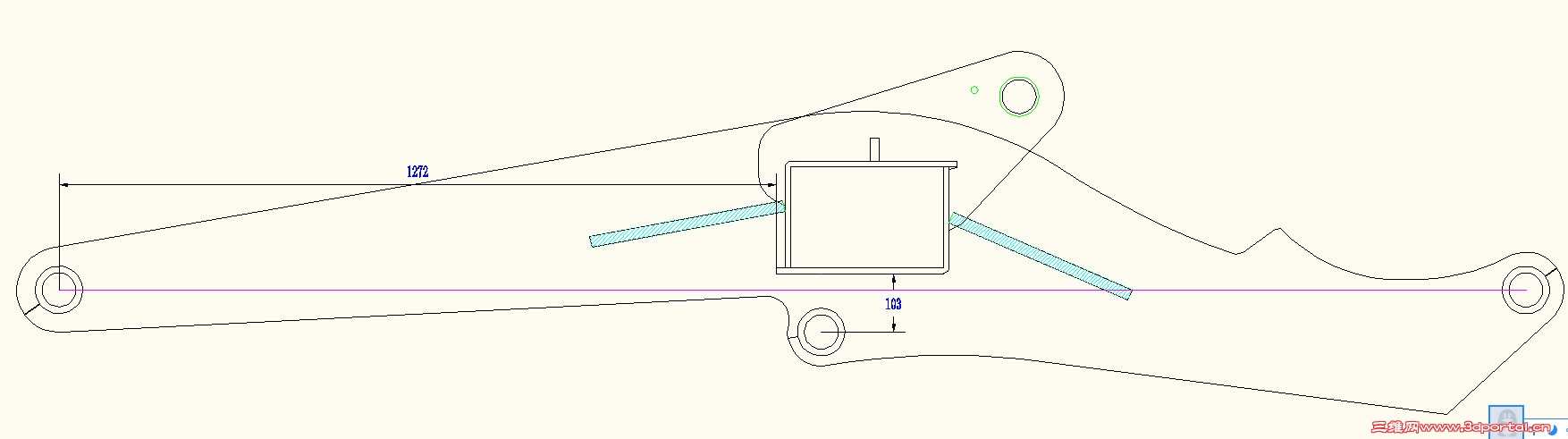

老师，这种情况怎么配合定位？找不到合适的参照点啊~再就是两个带孔的零件同轴配合以后不能旋转了，以前好使啊~

木呆呆1046 · 发表于 2015-12-30 14:53:35

用3D草图功能

wwwzzzvvv · 发表于 2015-12-30 15:47:41

xxxx007k 发表于 2015-12-30 14:32
6 v+ z s7 d6 ~: x# b# O老师，这种情况怎么配合定位？找不到合适的参照点啊~再就是两个带孔的零件同轴配合以后不能旋转了，以前 ...

可以在零件表面画出点或者线用以配合……

xxxx007k · 发表于 2016-1-2 13:01:52

wwwzzzvvv 发表于 2015-12-30 15:47
. s5 O' b9 p: Z3 c! w2 A: c可以在零件表面画出点或者线用以配合……

solidwork配合一直提示：如果其他约束或限制发生变化,配合选定零件可能会过定义装配体~~这是怎么回事？
