在SOLIDWORKS中阵列数字
作者：智诚科技(ICT)—Cookie lin

$ c0 T- }) R) K6 ?' t: R' c1 @7 t2 ^
: |$ G5 l6 P1 f

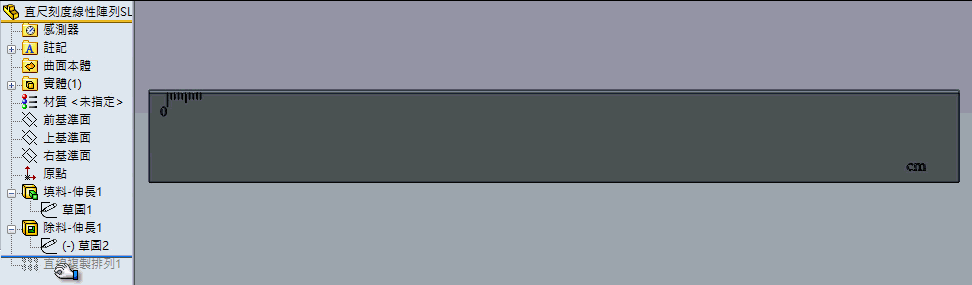

* F( y1 K) a6 r1 C$ |: u对于在SOLIDWORKS里面处理数字确实令不少人感到头疼，尤其是处理像图1所示的尺子上数字，有人可能会问为什么不直接输0到20一次切？但是系统只会识别1到9并不会处理两位数，它会把10看成1,0两个数字如图2所示。难道真的要绘制多个数字草图进行切除？答案非也，下面介绍一个小小的技巧，让你的尺子想画多长就画多长。
# D5 N- x* c3 n/ B6 k$ C  h2 @/ c 图1.png " ~- q2 ?4 p- k; E7 d% c
图1
' U1 S! [, j+ _2 R( O 图2.png
$ v" j3 ]# R9 j9 X) r; Y图21 V3 R2 i; B% d! h5 r% f, ]  t

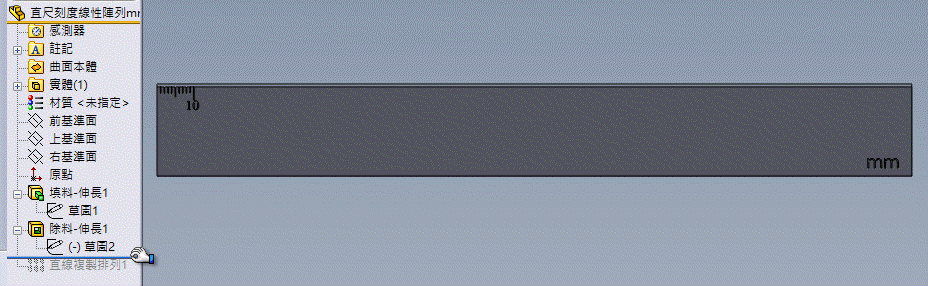

由于0比较特殊，为了简化我们的说明，因此把0单独放到最后绘制。首先绘制一个直角三角形，要求水平边是竖直边的10倍，我们通过竖直边和一个角度arctan0.1给三角形定型，以右端点为中点绘制一段水平线放置数字使用如图3，这样当我们的竖直边线增加1mm时，水平线刚好到达下一个尺子数字的正下方。
5 @! x9 g7 t! ?) s" X) [1 C" f9 E 图3.png
. a, d8 Z4 }& j$ N( z! [0 c0 s图3% j$ z* L0 K, x% T

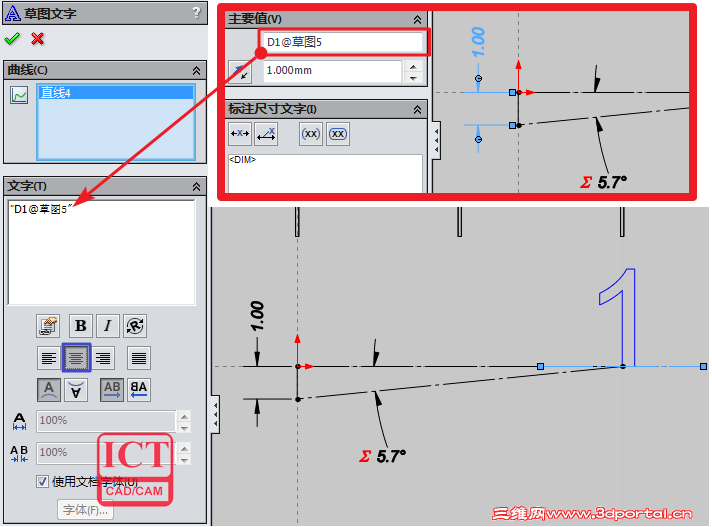

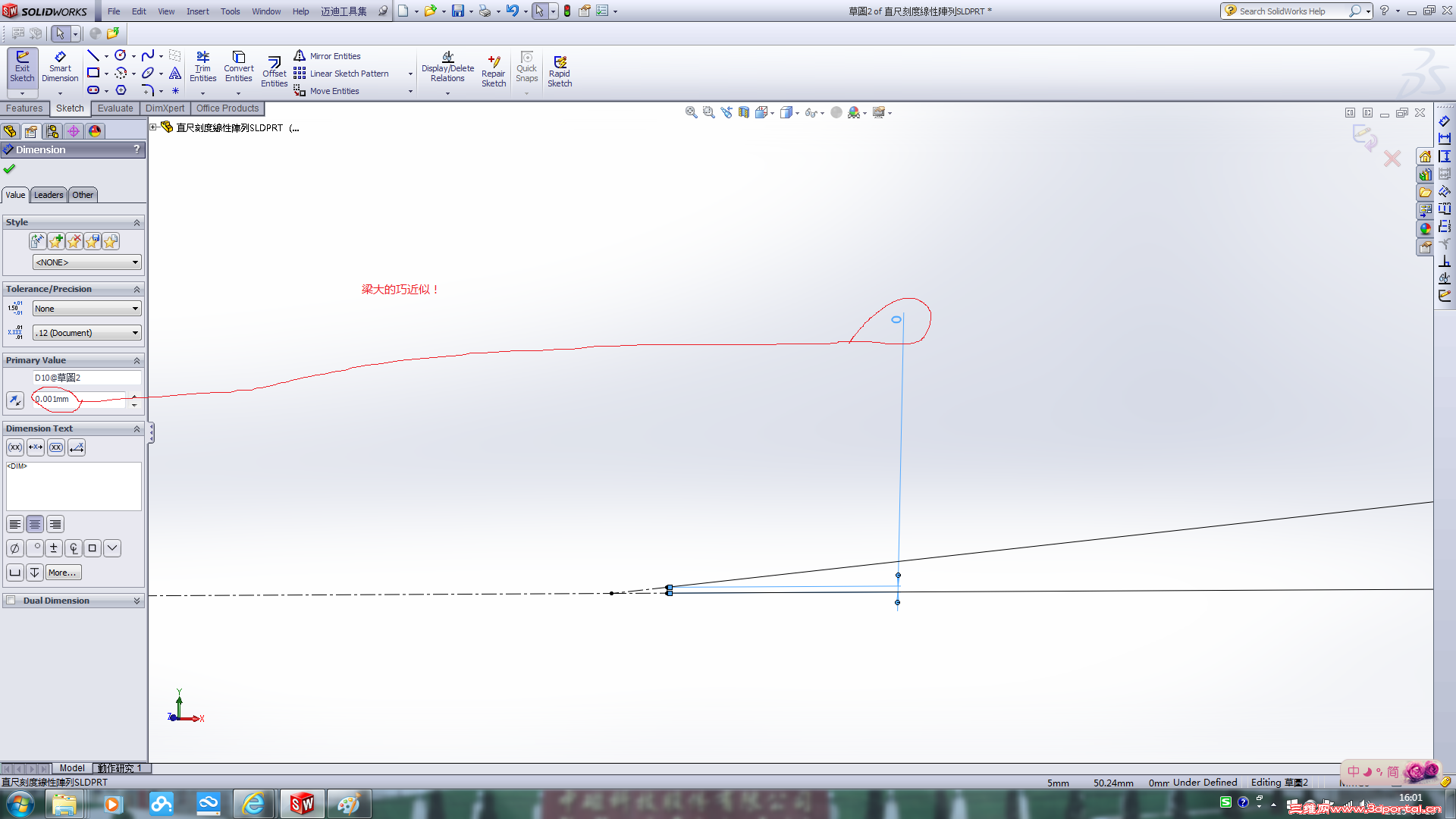

启用【注释】命令，这里我们不直接写数字而是写竖直尺寸的名称（写名称时要加上双引号才起作用）。单击该尺寸可以在左边的属性里查看尺寸的应用名称。写完名称后这时会自动生成相应数字，如图4所示
% q1 E* Y4 k8 y* K5 _6 [) N 图4.png . L! q) ~- t7 q! f' C
图48 d7 `- ?" e! `/ ~8 y" u- f

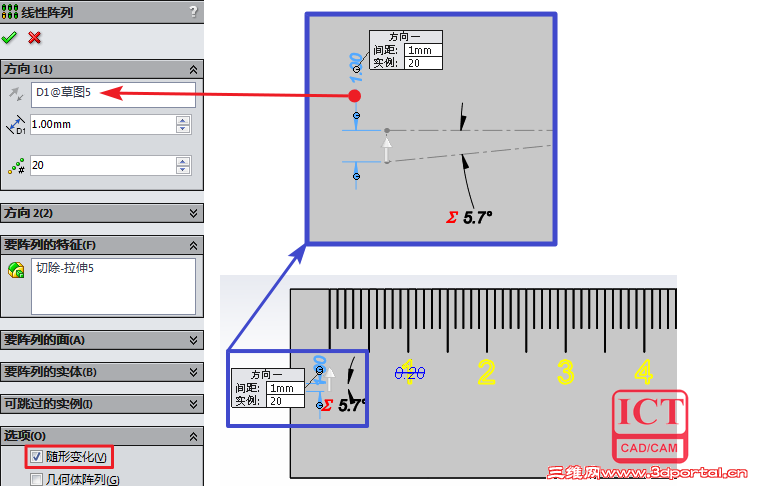

对数字“1”进行拉伸切除，然后启用【线性阵列】命令对数字进行阵列，阵列方向为竖直边的尺寸，距离为1，个数20，勾选【选项】中的“随形变化”如图5所示7 h% K6 h/ g: M
图5.png $ p7 q2 A4 h' O+ C. }4 l) `
图5. t- }# q/ y* z& T0 U. M

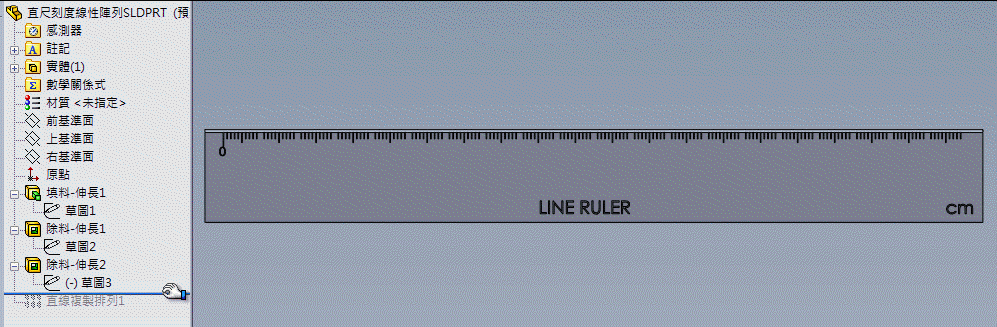

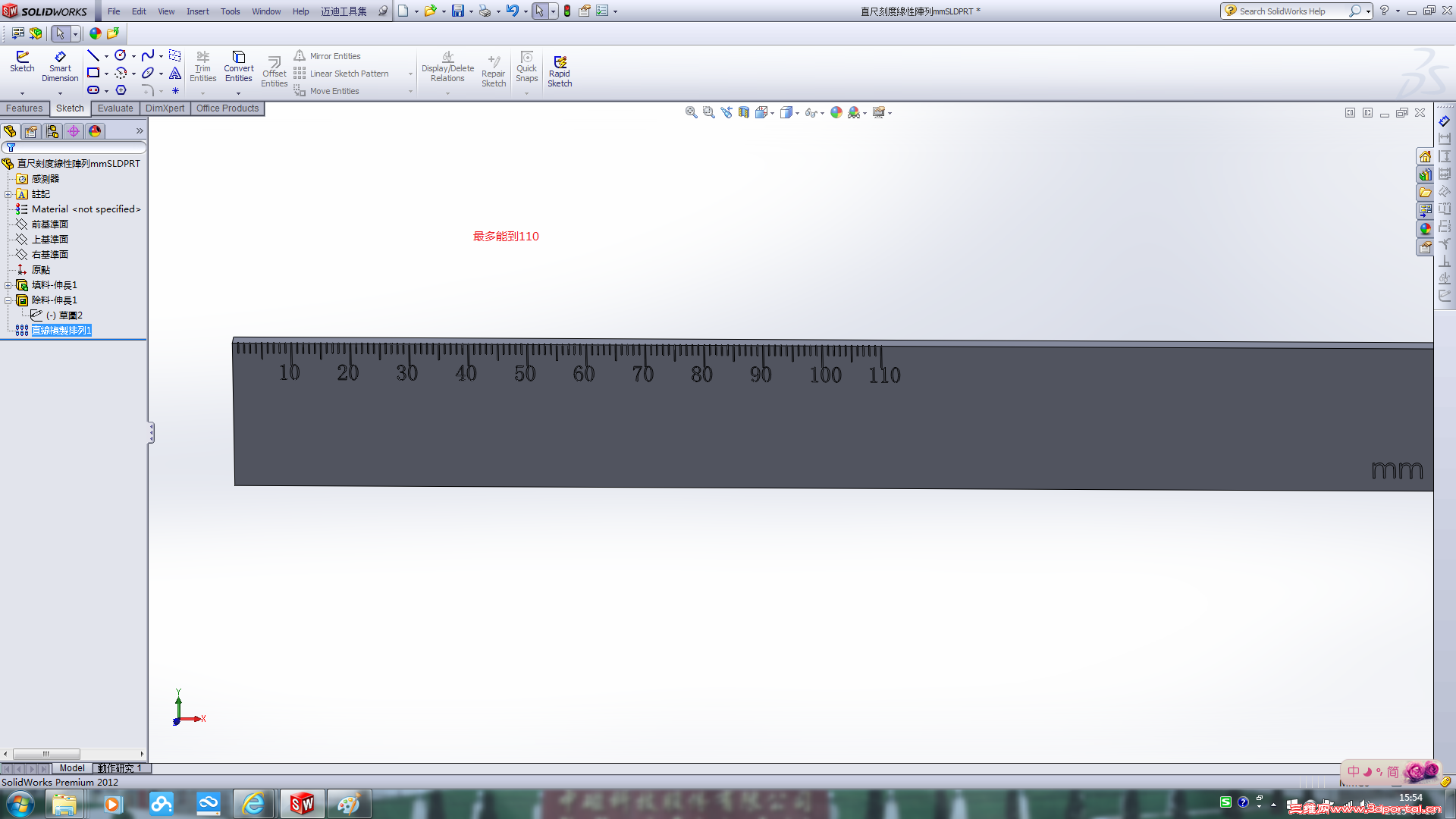

最后把0的数字给它刻上去就可以得到一把完整的20cm的直尺，如图1所示。大功告成
