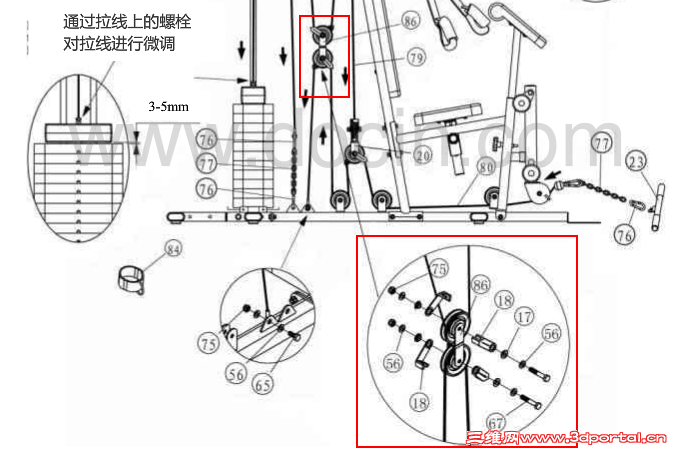

请问在solidworks composer中这样的图是怎么做  出来的
9 X# T. @, b7 L! X% K3 E2 Q7 L1 [- L' N1 @* h" N. U
QQ图片20150714105122.png 6 ]6 d7 L  Q5 Z, p& ^, v- ?5 g4 J
回复

举报

啥都没准
发表于 2015-7-14 13:07:42 | 显示全部楼层 来自： 中国四川乐山
这问题问的，就跟用计算器怎么计算数学题一样！
% i% b2 d; K( W1 r. Q) ^/ Q# t下载软件，应用
回复 支持 反对

举报

KT-KID
发表于 2015-7-14 20:04:03 | 显示全部楼层 来自： 中国上海
这应该是先在一张视图中做好了局部的放射并且输出，然后在到总图里插入2D图像做出来的吧
回复 支持 反对

举报

yh2008
 楼主| 发表于 2015-7-14 20:14:23 | 显示全部楼层 来自： 中国湖北武汉
有会的朋友可以指导一下吗谢谢
回复 支持 反对

举报

heat_ice2000
发表于 2015-7-14 20:35:33 | 显示全部楼层 来自： 中国台湾
本帖最后由 heat_ice2000 于 2015-7-14 20:50 编辑
! L3 d1 p5 `3 Q8 E/ ]& s
/ G3 L' Z* {* j2 l6 ^! B% H2 S 未命名.png ! v3 T1 e& Q7 q7 d# s& k
0 s6 C& ?$ }- @1 |# k+ X
" e$ r4 h5 o4 J4 s3 c

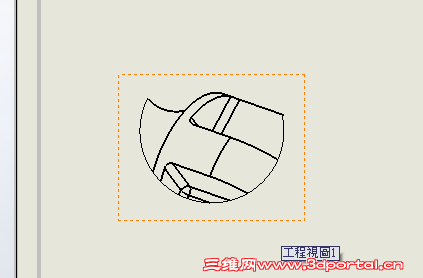

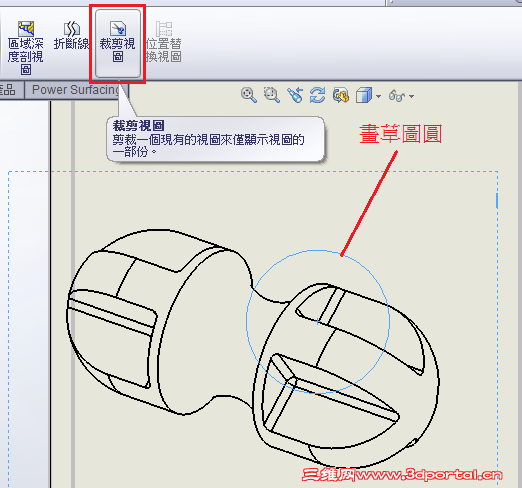

7 ]# t; }/ z. k5 w" M# |再插入一次模型,選放射狀態,再將視圖修剪.
回复 支持 反对

举报

KT-KID
发表于 2015-7-14 20:59:01 | 显示全部楼层 来自： 中国上海

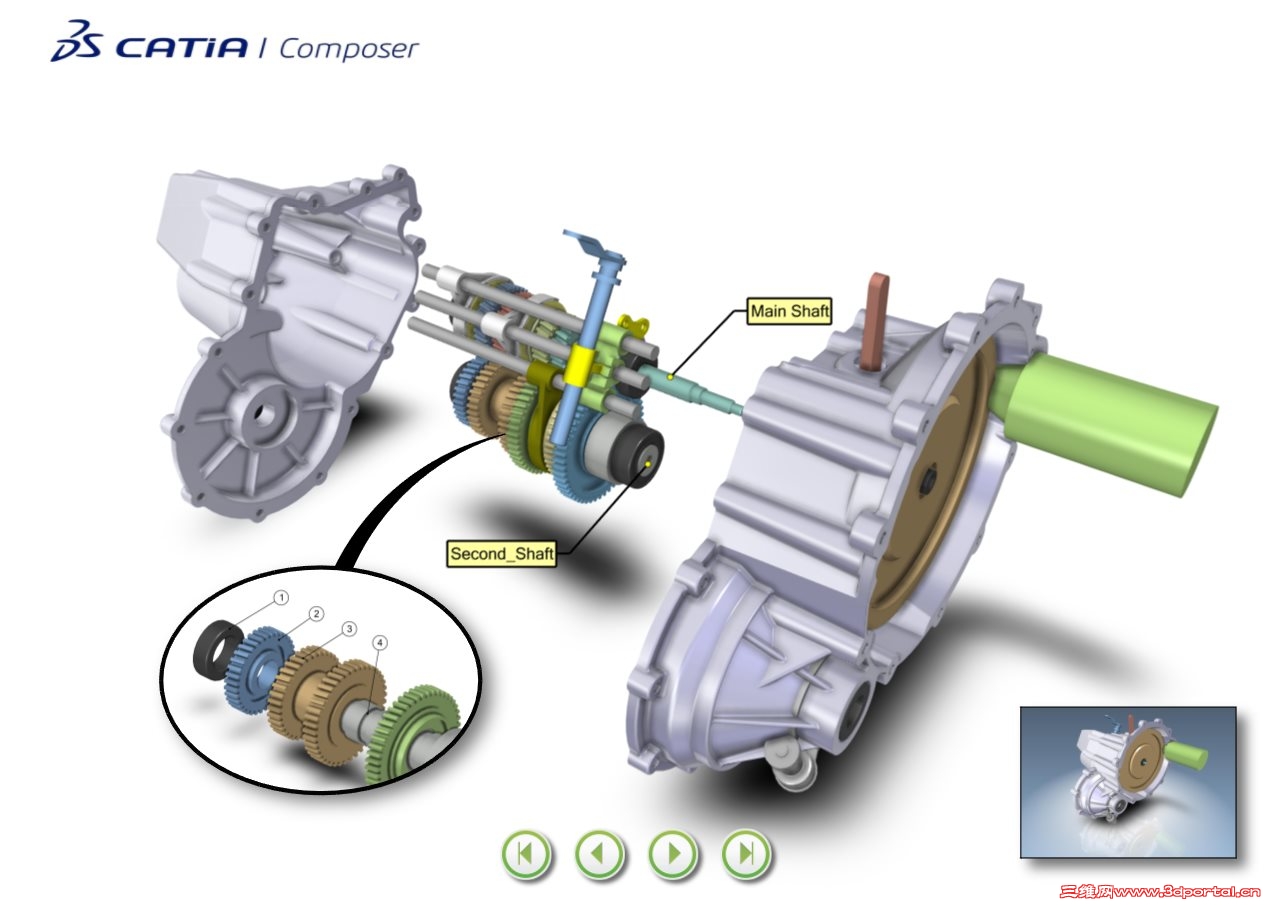

你是想要有这种效果吗？
回复 支持 反对

举报

KT-KID
发表于 2015-7-14 22:24:49 | 显示全部楼层 来自： 中国上海
寂静天花板 发表于 2015-7-14 22:11 static/image/common/back.gif
" V8 d1 X! c: c你这是catia composer；solidworks也有自己的composer。

1 q$ `3 e9 k: T; s( s/ w4 B在solidworks composer2015里面的案例模型里带的LOGO都是CATIA COMPOSER
) \' v  ]# C* ]+ S* p7 X8 C/ R其实就是在SW COMPOSER里做的。。。
回复 支持 反对

举报

yh2008
 楼主| 发表于 2015-7-15 08:33:47 | 显示全部楼层 来自： 中国湖北武汉
heat_ice2000 发表于 2015-7-14 20:35 static/image/common/back.gif4 {3 X! Y8 y/ J* q8 T
再插入一次模型,選放射狀態,再將視圖修剪.
6 J, }1 s  K! N6 [& O/ K0 g
谢谢回复，不是用SW工程图做的 ，是用SW composer里面做的。
回复 支持 反对

举报

yh2008
 楼主| 发表于 2015-7-15 08:36:18 | 显示全部楼层 来自： 中国湖北武汉
KT-KID 发表于 2015-7-14 20:59 static/image/common/back.gif( _2 k/ n, ^1 ?$ l$ _
你是想要有这种效果吗？

- A) {3 ~  G1 q6 {5 F! L9 z( d谢谢回复，是这样的效果，他这种做法是，先在一个视图中把细节放射出来，再把细节视图拖到总装图中，不过这样有个问题，不知道是我还没有学会还是什么原因，就是当细节视图有修改后，总装图中的细节视图无法跟着自动修改。
回复 支持 反对

举报

yh2008
 楼主| 发表于 2015-7-15 08:37:03 | 显示全部楼层 来自： 中国湖北武汉
寂静天花板 发表于 2015-7-14 22:11 static/image/common/back.gif: G% L2 _8 P3 K7 f
你这是catia composer；solidworks也有自己的composer。
) G, [2 r$ V0 C2 A9 _9 Y# l
就是solidworks composer
回复 支持 反对

举报

yh2008
 楼主| 发表于 2015-7-15 08:40:21 | 显示全部楼层 来自： 中国湖北武汉
KT-KID 发表于 2015-7-14 22:24 static/image/common/back.gif
. @3 A/ t$ |# @在solidworks composer2015里面的案例模型里带的LOGO都是CATIA COMPOSER
' t+ B- E1 R5 m$ Z' E其实就是在SW COMPOSER里做的。 ...

3 u5 V7 S: @# }" |; f) A# W0 D composer好你最早就是专为支持CATIA的 叫CATIA COMPOSER  ，后面包含在SW里面就出了一个新名称SW COMPOSER
回复 支持 反对

举报

KT-KID
发表于 2015-7-15 10:26:27 | 显示全部楼层 来自： 中国上海
yh2008 发表于 2015-7-15 08:36 static/image/common/back.gif) m+ |8 W! y1 [( a. C$ Y3 |+ S
谢谢回复，是这样的效果，他这种做法是，先在一个视图中把细节放射出来，再把细节视图拖到总装 ...

6 h. a) v) v5 H) b" d( G- ^7 y的确是这样的，就看你需要的细节图是否跟总装图中的显示结构一样了。如果是像我做的那种不同的形式的话就无法进行自动的更新，如果结构位置是一样的没有进行放射的话，可以考虑用高分辨率图像中的细节视图。细节视图是可以进行更新的。
回复 支持 反对

举报

KT-KID
发表于 2015-7-15 10:29:24 | 显示全部楼层 来自： 中国上海
yh2008 发表于 2015-7-15 08:40 static/image/common/back.gif
2 |* h) f6 o. L( ~0 r- |8 bcomposer好你最早就是专为支持CATIA的 叫CATIA COMPOSER  ，后面包含在SW里面就出了一个新名称SW COMPOS ...
7 t# T& E3 c% _, l  _. A
其实就是同一个软件叫不一样的名字，只是在2015的SW COMPOSER里现在不能直接打开CATIA的文件了。内部的功能是一样的。
回复 支持 反对

举报

yh2008
 楼主| 发表于 2015-7-15 16:07:22 | 显示全部楼层 来自： 中国湖北武汉
寂静天花板 发表于 2015-7-15 12:24 static/image/common/back.gif
/ R" T5 Q* U/ L7 [不是这样的，你既不了解历史，又过于抬举CATIA。composer原先叫3DVIA composer，是独立的3DVIA公司开发的 ...
) Y' \( J: V. E) G+ y0 c: ^1 e; P
学习了
回复 支持 反对
