請高手們進來看看用SW怎麼畫出來求畫法

老婆·珍惜 · 发表于 2015-6-25 20:05:27

您需要登录才可以下载或查看，没有帐号？注册

x

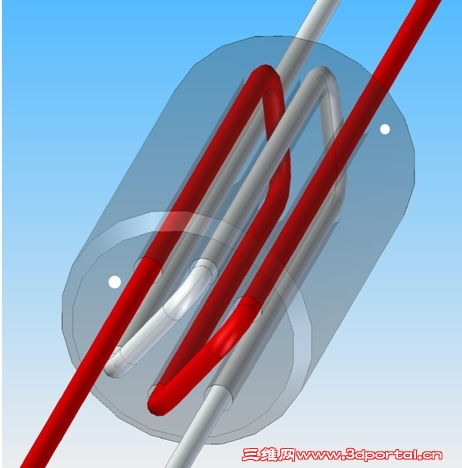

請高手們進來看看用SW怎麼畫出來求畫法

jinqin11 · 发表于 2015-6-25 21:18:24

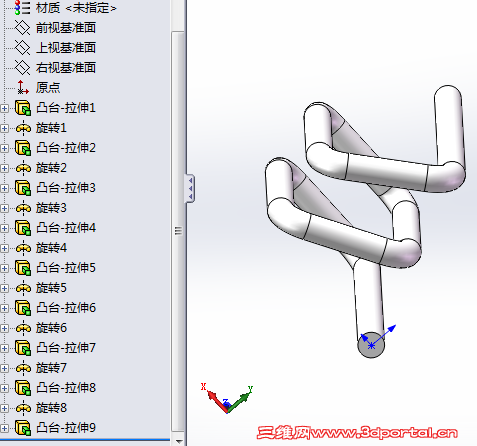

用拉伸和旋转可以画出

低调的皮皮 · 发表于 2015-6-26 10:30:45

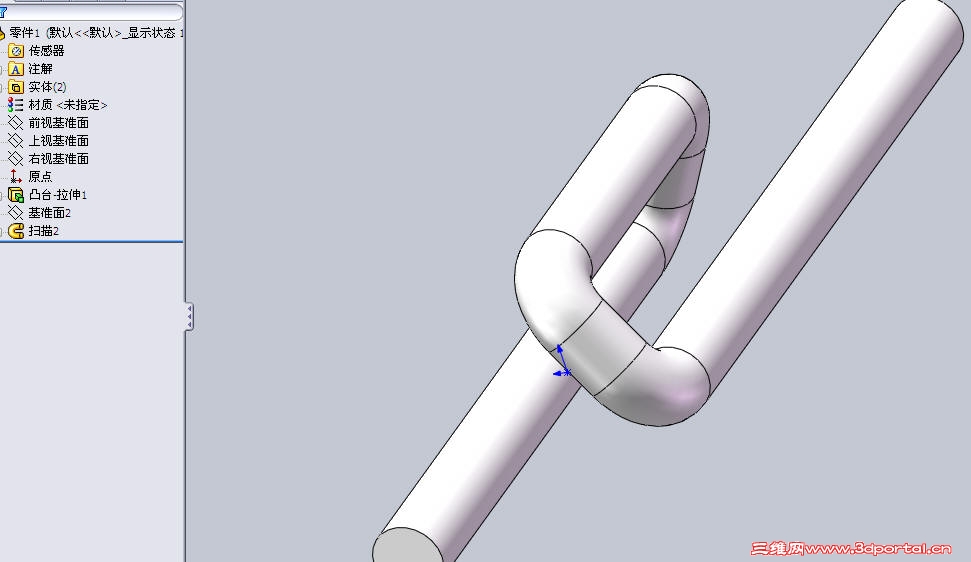

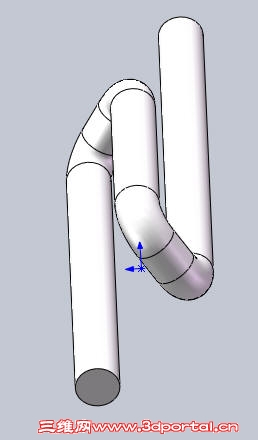

新建几个基准面，将路径草图画出来，最后扫描就出来了

ggyy229 · 发表于 2015-6-26 12:20:51

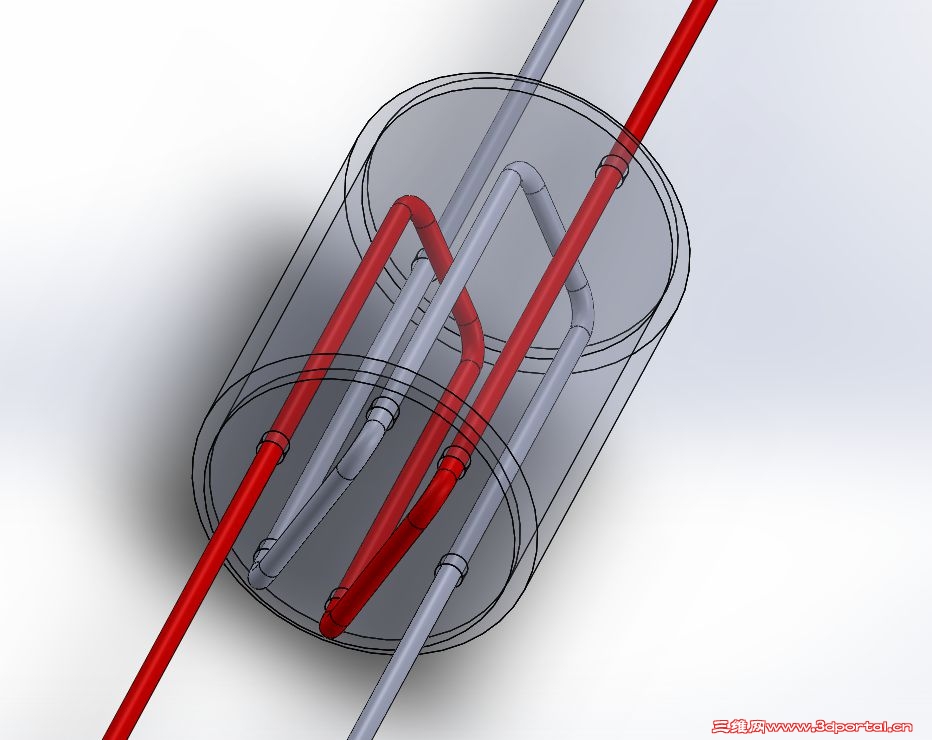

試作如下:

Part101.zip (150.97 KB, 下载次数: 5)

jinqin11 · 发表于 2015-6-26 19:11:01

本帖最后由 jinqin11 于 2015-6-27 21:09 编辑

pipi8864774 发表于 2015-6-26 10:30 static/image/common/back.gif
( x1 V) C& \" k! O& }% p1 V" V新建几个基准面，将路径草图画出来，最后扫描就出来了

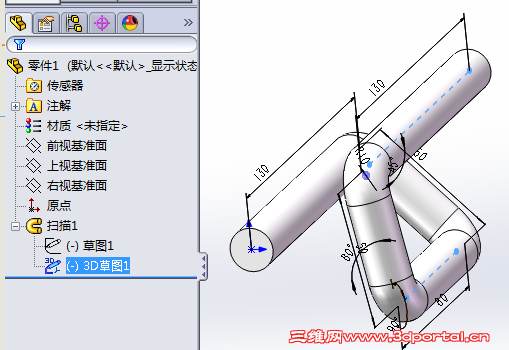

不用建立基准面，用3D草图可以画路径

老婆·珍惜 · 发表于 2015-6-27 10:39:06

jinqin11 发表于 2015-6-25 21:18 static/image/common/back.gif
6 q( z3 ?1 k& W0 ^8 E) i. p用拉伸和旋转可以画出

謝謝大師

老婆·珍惜 · 发表于 2015-6-27 11:03:39

ggyy229 发表于 2015-6-26 12:20 static/image/common/back.gif
# I% d- J& p2 Z2 A; z/ M" Q6 Y, z試作如下:

高手你是用的什麽版本文件打不開呢

ggyy229 · 发表于 2015-6-27 13:39:44

老婆·珍惜发表于 2015-6-27 11:03 static/image/common/back.gif
; G4 M; Y9 r0 k) Y" \# P3 y, ]1 u高手你是用的什麽版本文件打不開呢

Solidworks 2015

gld123 · 发表于 2015-6-27 16:51:40

本帖最后由 gld123 于 2015-6-27 16:56 编辑

零件1.rar (113.73 KB, 下载次数: 3)

老婆·珍惜 · 发表于 2015-6-27 17:08:48

ggyy229 发表于 2015-6-27 13:39 static/image/common/back.gif
% Y: I! L/ w! n# G4 @Solidworks 2015

高手你所用的版本太高能否上傳個通用格式呢

ggyy229 · 发表于 2015-6-28 17:57:47

上傳兩個檔案:
一個IGS檔:

Part101.igs.rar (47.09 KB, 下载次数: 1)
