装配体工程图标注尺寸外面总是有个小括号，是怎么回事？

ryouss · 发表于 2015-5-8 14:17:38

這意思嗎

judyyai · 发表于 2015-5-9 22:29:41

尺寸有括號~若是~表示這是參考尺寸

一里阳光 · 发表于 2015-5-11 16:23:14

ryouss 发表于 2015-5-8 14:17 static/image/common/back.gif
* f/ G* m3 N' K# P; H, [7 @這意思嗎

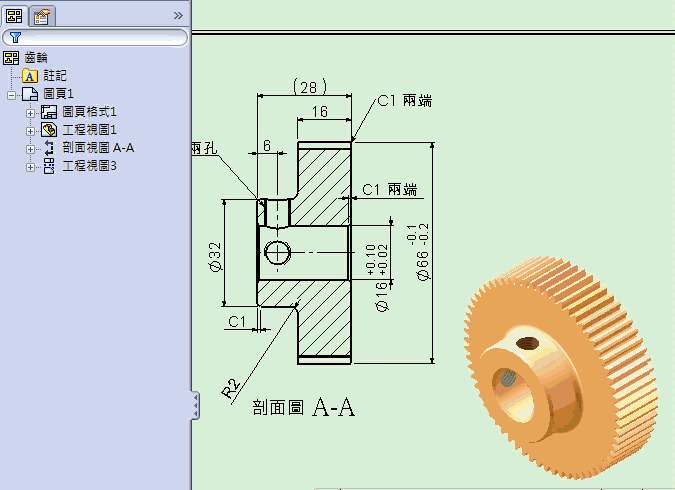

谢谢你的回答，问个题外话，你是用的什么截图软件，看上去帧数好高。

一里阳光 · 发表于 2015-5-11 16:25:45

judyyai 发表于 2015-5-9 22:29 static/image/common/back.gif! c5 ^( C, f3 Y1 L4 p7 Y8 |: w" q
尺寸有括號~若是~表示這是參考尺寸

可能是我没说清楚，我的意思是说，一个新零件标注的时候，每个尺寸都被系统加了一个小括号，要像一楼那样一个一个的去除，很麻烦。我思考了一下，也许是同事生成这个零件是在装配体之下参考了其他零件的线条拟合出来的零件，才有这个的参考引用关系的吧，现在也不确定，以后工作中在发现吧。谢谢你的回答。

caption_cn · 发表于 2015-5-11 16:31:07

一里阳光发表于 2015-5-11 16:25 static/image/common/back.gif
( l& V- b8 _6 f) y- }9 z% R$ D- ?可能是我没说清楚，我的意思是说，一个新零件标注的时候，每个尺寸都被系统加了一个小括号，要像一楼那样 ...

和这个一毛钱关系也没有
你的工程图模版的文件设置里就是设置的“添加默认括号”
找到了去掉，替换原模版就OK了

另外不仅限于工程图。

小阿辉 · 发表于 2015-5-13 11:56:01

工具——选项——文档属性——尺寸左下角的默认添加括号去掉就可以了
