请教此图的SW画法

eastking1111 · 发表于 2015-4-28 15:47:53

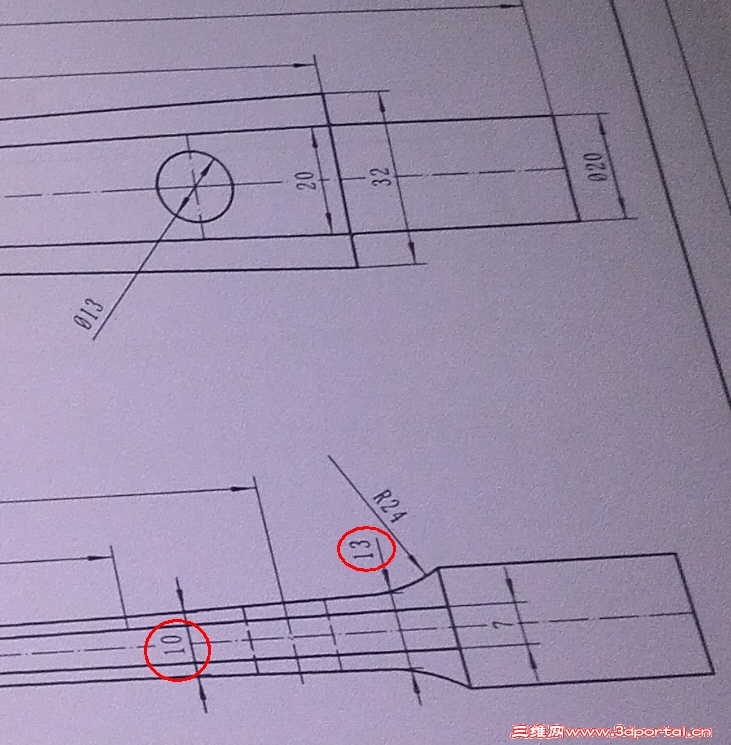

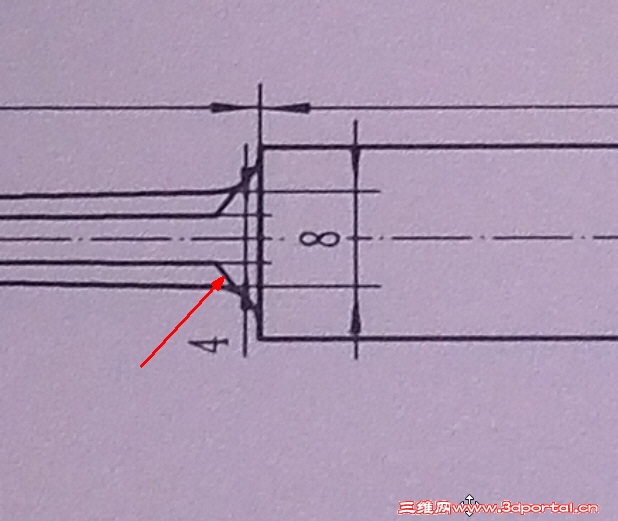

请教以上两图，如何用SW作图？

wuzhijian · 发表于 2015-4-28 15:47:54

eastking1111 发表于 2015-5-6 10:29 static/image/common/back.gif- n2 D/ ] g x9 b( X: S* H
对头，如方便麻烦分享下源文件。

绳刀1.zip (252.72 KB, 下载次数: 4)

lao_ting · 发表于 2015-4-28 17:11:40

相交曲线！！

eastking1111 · 发表于 2015-4-28 17:26:01

lao_ting 发表于 2015-4-28 17:11 static/image/common/back.gif0 ^+ S5 T+ q6 y1 p
相交曲线！！

就是不会，来取经的！

keilei001 · 发表于 2015-4-29 16:17:45

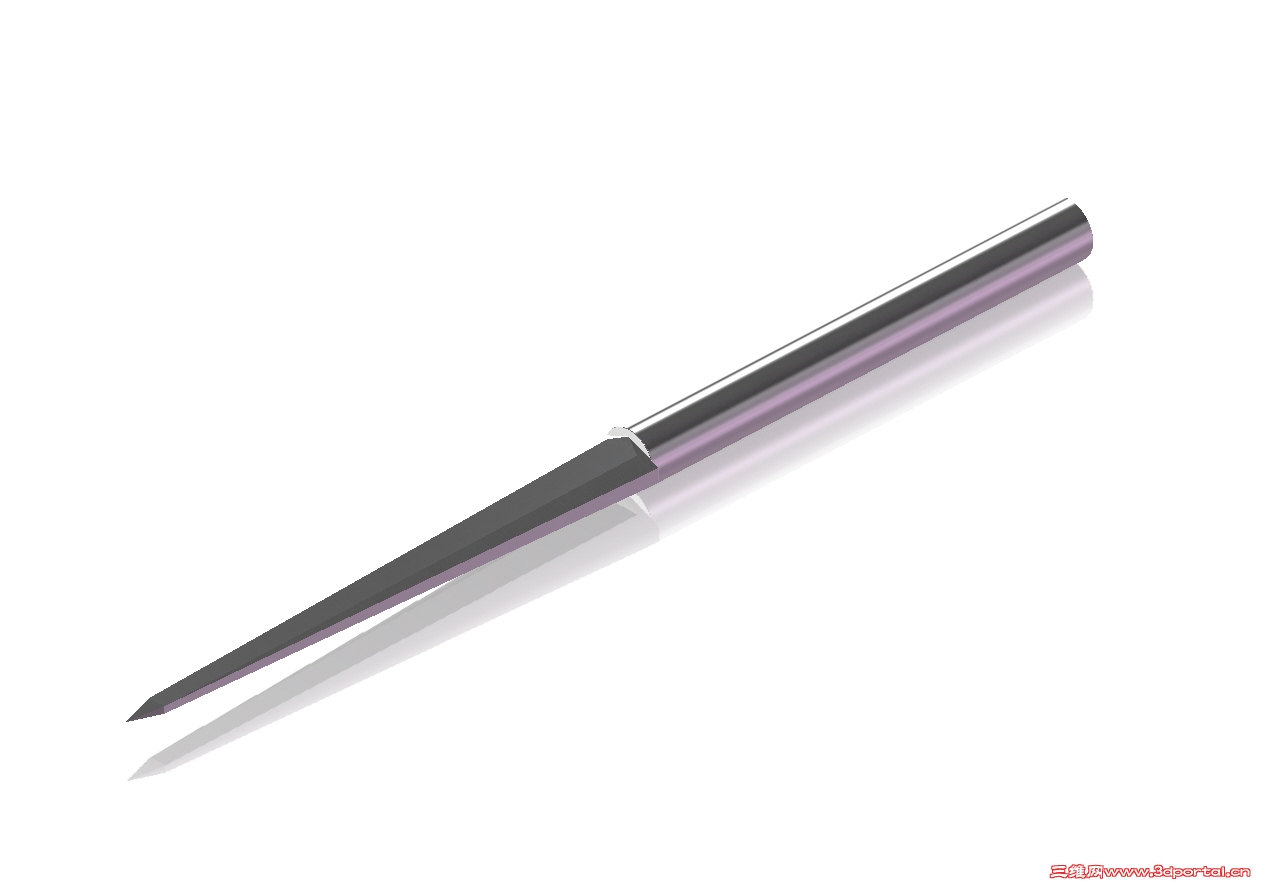

看上去有点象刺刀。

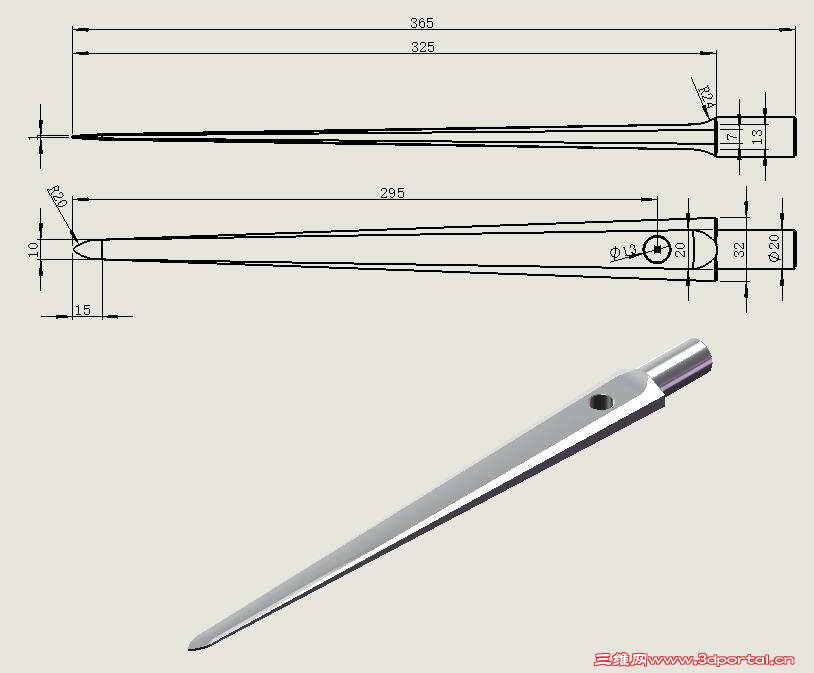

依楼主的第1张图画了个，第2张图没看懂那个R24是怎么回事，所以没画。

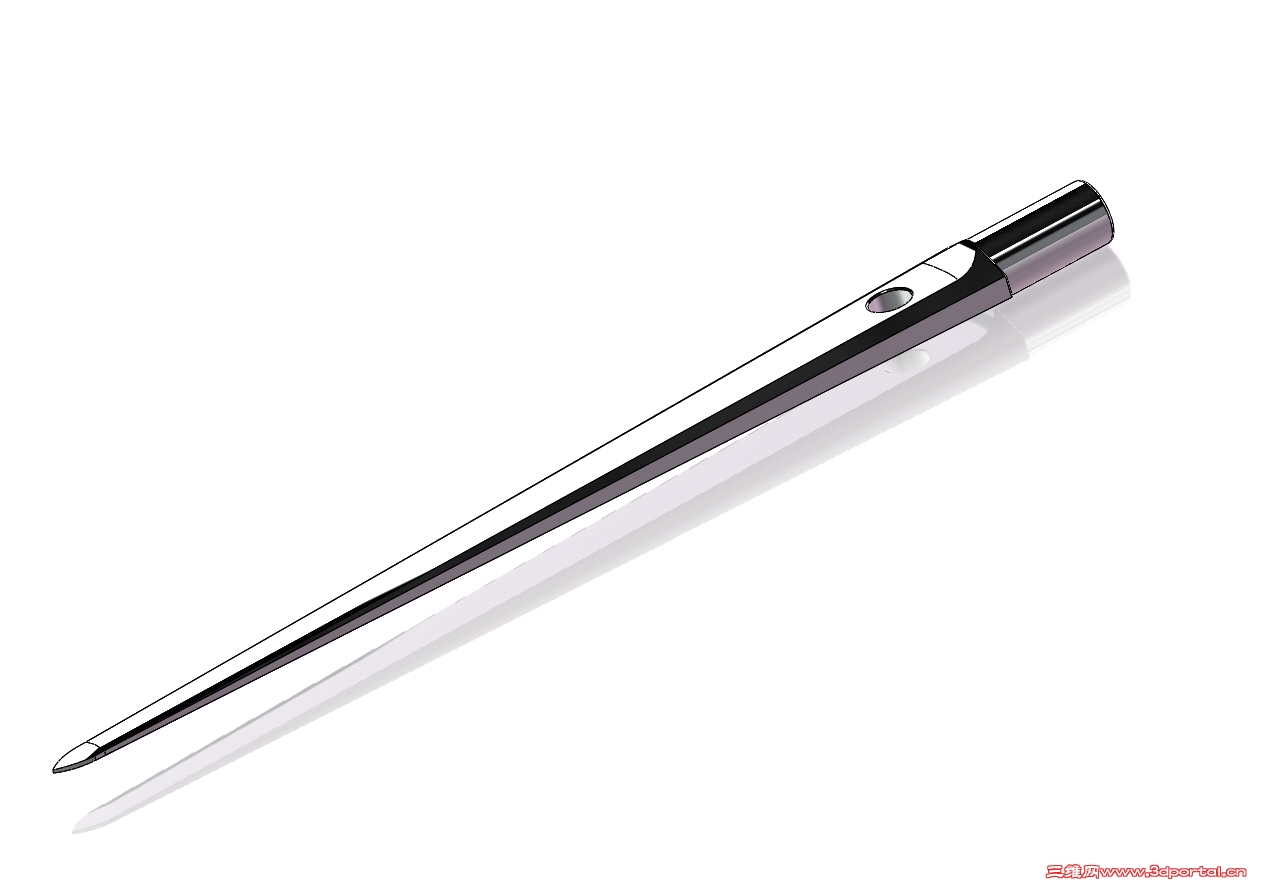

2012版的第1张图，供参考。

零件1.rar (71.47 KB, 下载次数: 21)

eastking1111 · 发表于 2015-4-29 16:37:39

keilei001 发表于 2015-4-29 16:17 static/image/common/back.gif
- b( Z$ m0 O! G' s看上去有点象刺刀。
- L& ]& q$ J# m& j5 h, O. {- a T依楼主的第1张图画了个，第2张图没看懂那个R24是怎么回事，所以没画。

感谢你抽时间进行解答，但截面不对。
感觉不是简单放样就能成型的。

eastking1111 · 发表于 2015-4-29 16:39:37

这是国外索道上的两把绳刀！！
反正看别人做出来确实很NB，我们这做出来只是能用，每把一个样式。

keilei001 · 发表于 2015-4-29 16:43:02

eastking1111 发表于 2015-4-29 16:37 static/image/common/back.gif! l7 N- R+ c2 }3 C9 U
感谢你抽时间进行解答，但截面不对。; R8 {: W5 v n; }6 [
感觉不是简单放样就能成型的。

再看了次楼主的第1张图，我认为没错，只是那倒角没尺寸，所以没画。

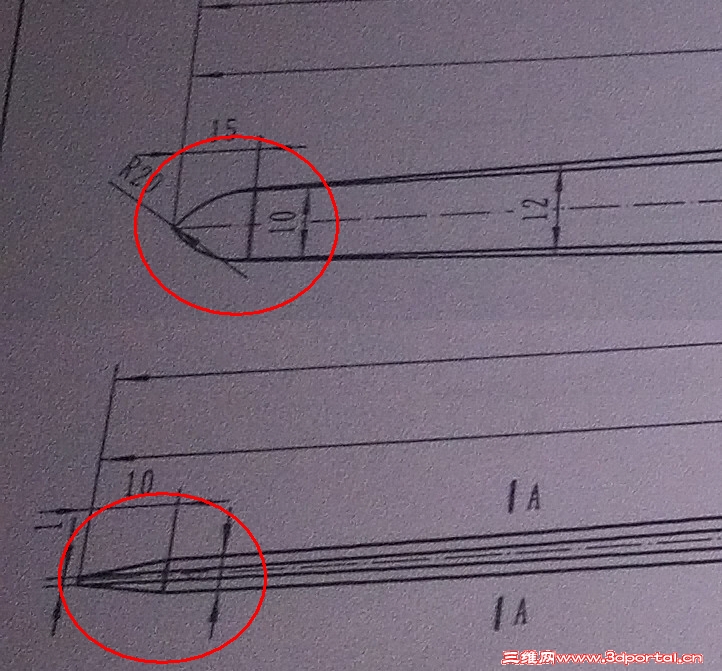

箭头所指处是倒角吗？

eastking1111 · 发表于 2015-4-30 08:37:45

keilei001 发表于 2015-4-29 16:43 static/image/common/back.gif
) h* ^! Q3 X9 |/ g p# @( H- R4 }再看了次楼主的第1张图，我认为没错，只是那倒角没尺寸，所以没画。9 b, r- `0 o5 X* L' c/ ^
+ i) P& ^5 A. }$ H' P% b/ H
箭头所指处是倒角吗？

确实，那尺寸未标注，你是对的。

keilei001 · 发表于 2015-4-30 14:25:54

第2张图的标注不严谨，让人很难理解。
尺寸都没标注清楚，怎样画图呢？

eastking1111 · 发表于 2015-4-30 15:12:02

keilei001 发表于 2015-4-30 14:25 static/image/common/back.gif; s k! C$ z5 g3 K/ \2 F
第2张图的标注不严谨，让人很难理解。
R k) h4 e5 a5 ~& s6 {0 ]3 C% ?尺寸都没标注清楚，怎样画图呢？

有斜度的。

keilei001 · 发表于 2015-4-30 16:45:12

eastking1111 发表于 2015-4-30 15:12 static/image/common/back.gif
+ @, } L2 ]: v, _7 q有斜度的。

既然标有斜度，那么有些尺寸就多余了吧。

eastking1111 · 发表于 2015-5-4 11:01:28

keilei001 发表于 2015-4-30 16:45 static/image/common/back.gif$ z! T2 R9 z- J# u/ g Y
既然标有斜度，那么有些尺寸就多余了吧。

好像都这个习惯，长度多少的位置，宽度多少。

plc · 发表于 2015-5-4 21:34:09

这两张图是你自己画的吧？画的不错但漏了定位尺寸

eastking1111 · 发表于 2015-5-5 08:21:10

plc 发表于 2015-5-4 21:34 static/image/common/back.gif8 r: s7 g6 v7 C |0 x. E2 f$ t# P
这两张图是你自己画的吧？画的不错但漏了定位尺寸

那我把第二张图上尺寸12,删除掉，是否应该能做了？

keilei001 · 发表于 2015-5-5 12:40:56

eastking1111 发表于 2015-5-5 08:21 static/image/common/back.gif) S2 w2 y$ i7 g9 ^! y5 E
那我把第二张图上尺寸12,删除掉，是否应该能做了？

我认为图纸的投影关系有问题，按照图纸的投影关系，我想了半天也没搞清楚这尖部是什么形状的。

eastking1111 · 发表于 2015-5-5 14:17:41

keilei001 发表于 2015-5-5 12:40 static/image/common/back.gif+ ~6 i- z& U J! G' O) n) I2 h! E8 K
我认为图纸的投影关系有问题，按照图纸的投影关系，我想了半天也没搞清楚这尖部是什么形状的。

顶部很好理解，大概这个截面，这是放样出来的，所以是直的，
截面到对面顶点是锥体，但棱边应该有圆弧才对，就是不知道怎么画。

keilei001 · 发表于 2015-5-5 17:34:12

eastking1111 发表于 2015-5-5 14:17 static/image/common/back.gif
# W7 p0 U R2 ^; b, l顶部很好理解，大概这个截面，这是放样出来的，所以是直的，
5 B6 P% y: |' u截面到对面顶点是锥体，但棱边应该有圆弧 ...

上个截面图吧，有截面图就不用猜了。

eastking1111 · 发表于 2015-5-6 08:18:11

keilei001 发表于 2015-5-5 17:34 static/image/common/back.gif* m8 L- i, V7 S: S) W" {: N4 D
上个截面图吧，有截面图就不用猜了。

没有，现场测绘都是大概的尺寸。

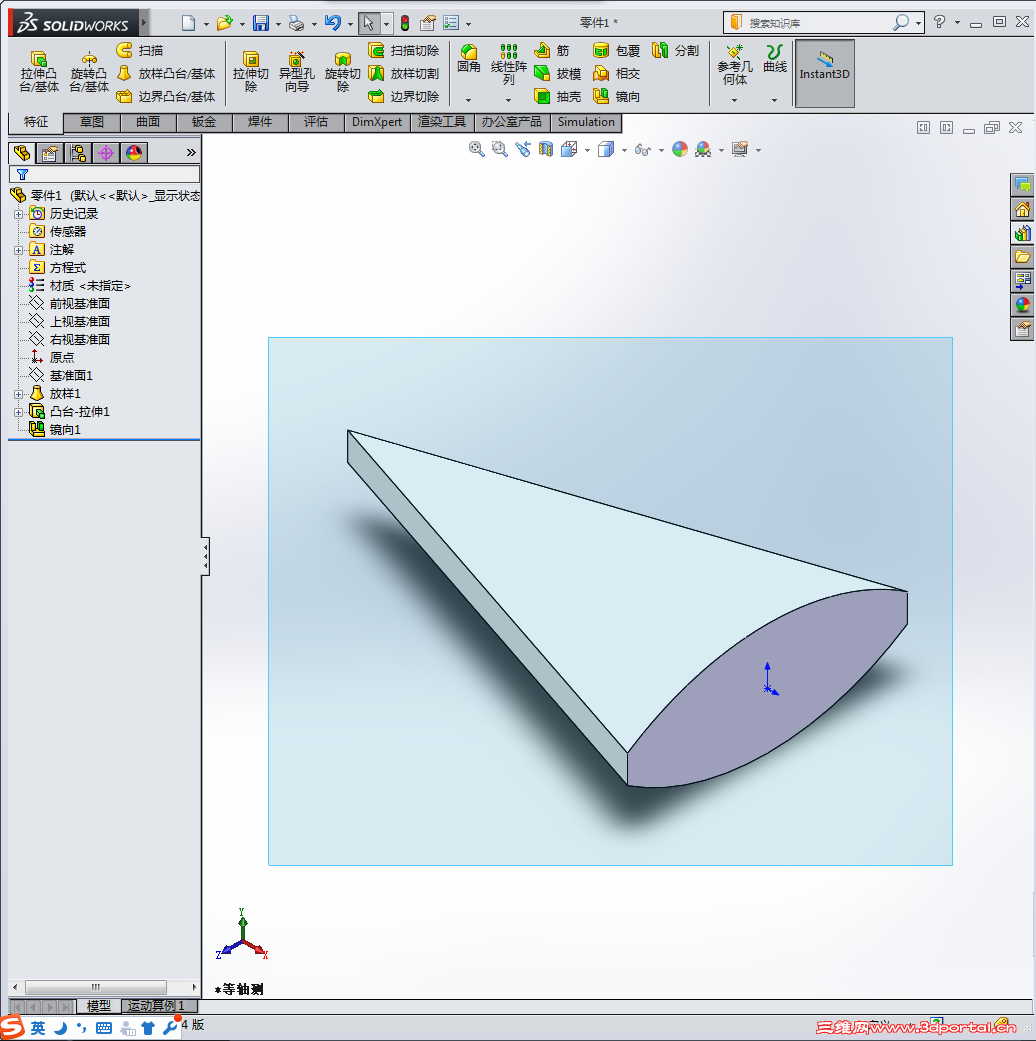

wuzhijian · 发表于 2015-5-6 09:06:36

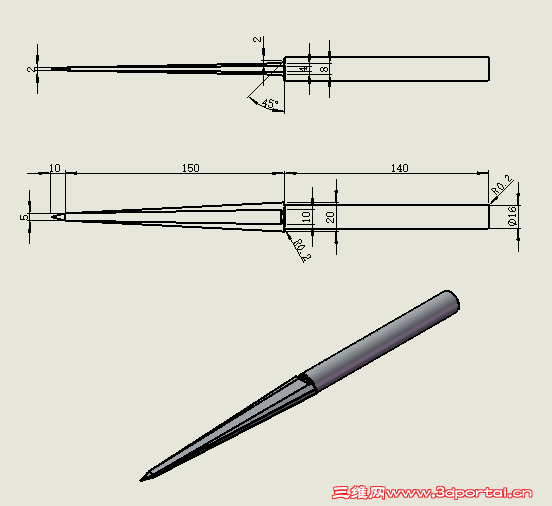

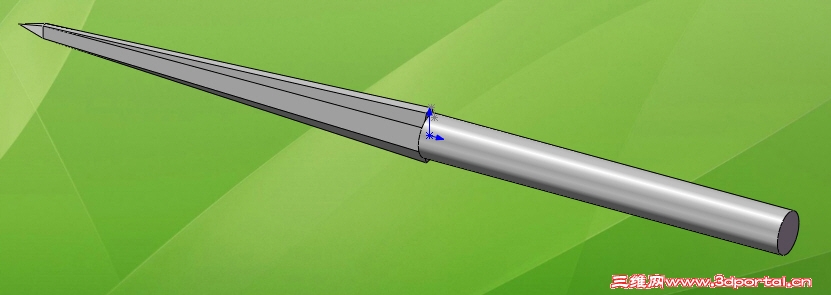

不知合不合楼主的心意

eastking1111 · 发表于 2015-5-6 10:29:44

wuzhijian 发表于 2015-5-6 09:06 static/image/common/back.gif
+ Z9 b- `; G. F. T1 [* i3 Y. q% o不知合不合楼主的心意

对头，如方便麻烦分享下源文件。

eastking1111 · 发表于 2015-5-6 15:35:27

wuzhijian 发表于 2015-4-28 15:47 static/image/common/back.gif

我也是醉了 2014开启居然是未来版本

wuzhijian · 发表于 2015-5-6 15:36:47

本帖最后由 wuzhijian 于 2015-5-6 15:41 编辑

eastking1111 发表于 2015-5-6 15:35 static/image/common/back.gif
! Y$ z0 ?& E& l8 \% @# y我也是醉了 2014开启居然是未来版本

抱歉。忘记告诉你，我使用的是sw2015。
楼主为何没使用2015？2016都快出版了

eastking1111 · 发表于 2015-5-6 15:39:38

wuzhijian 发表于 2015-5-6 15:36 static/image/common/back.gif+ \1 C/ C- M9 _8 Q
抱歉。忘记告诉你，我使用的是sw2015

没事，还是很感谢你，我重新下就是了。
