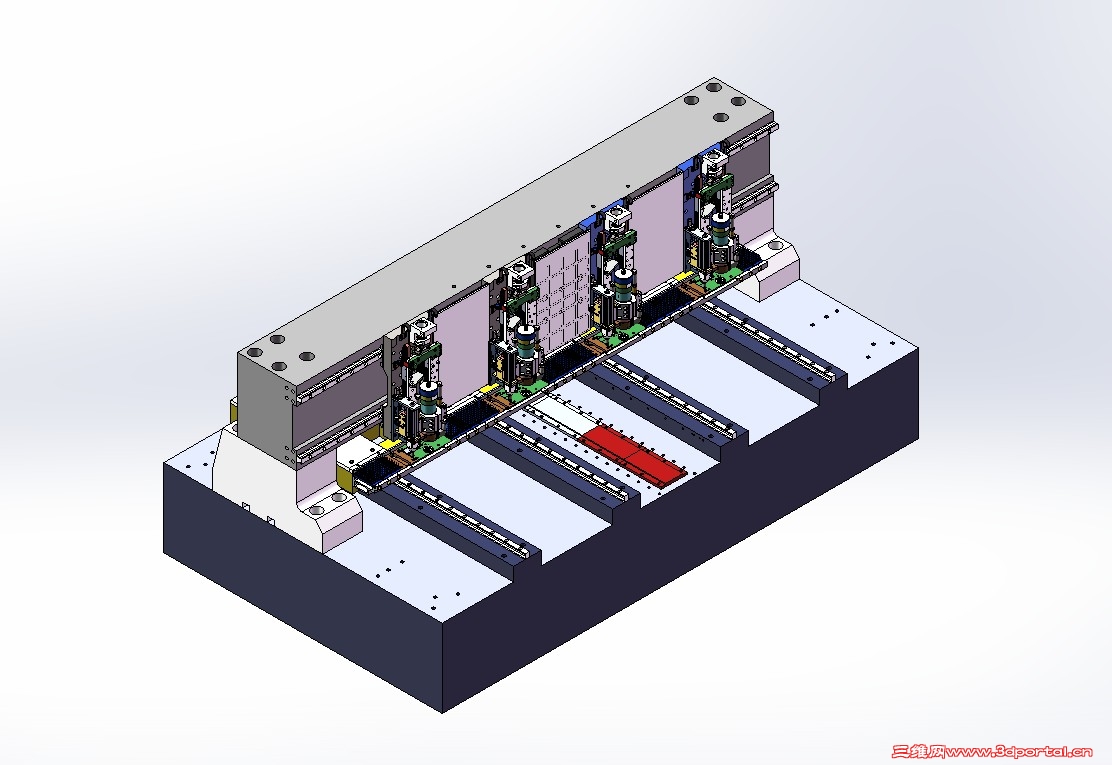

在以前的公司做的数控钻机，由于涉及到一些技术机密的问题只能上传图片

CHENXI862172 · 发表于 2015-4-21 09:39:09

您需要登录才可以下载或查看，没有帐号？注册

x

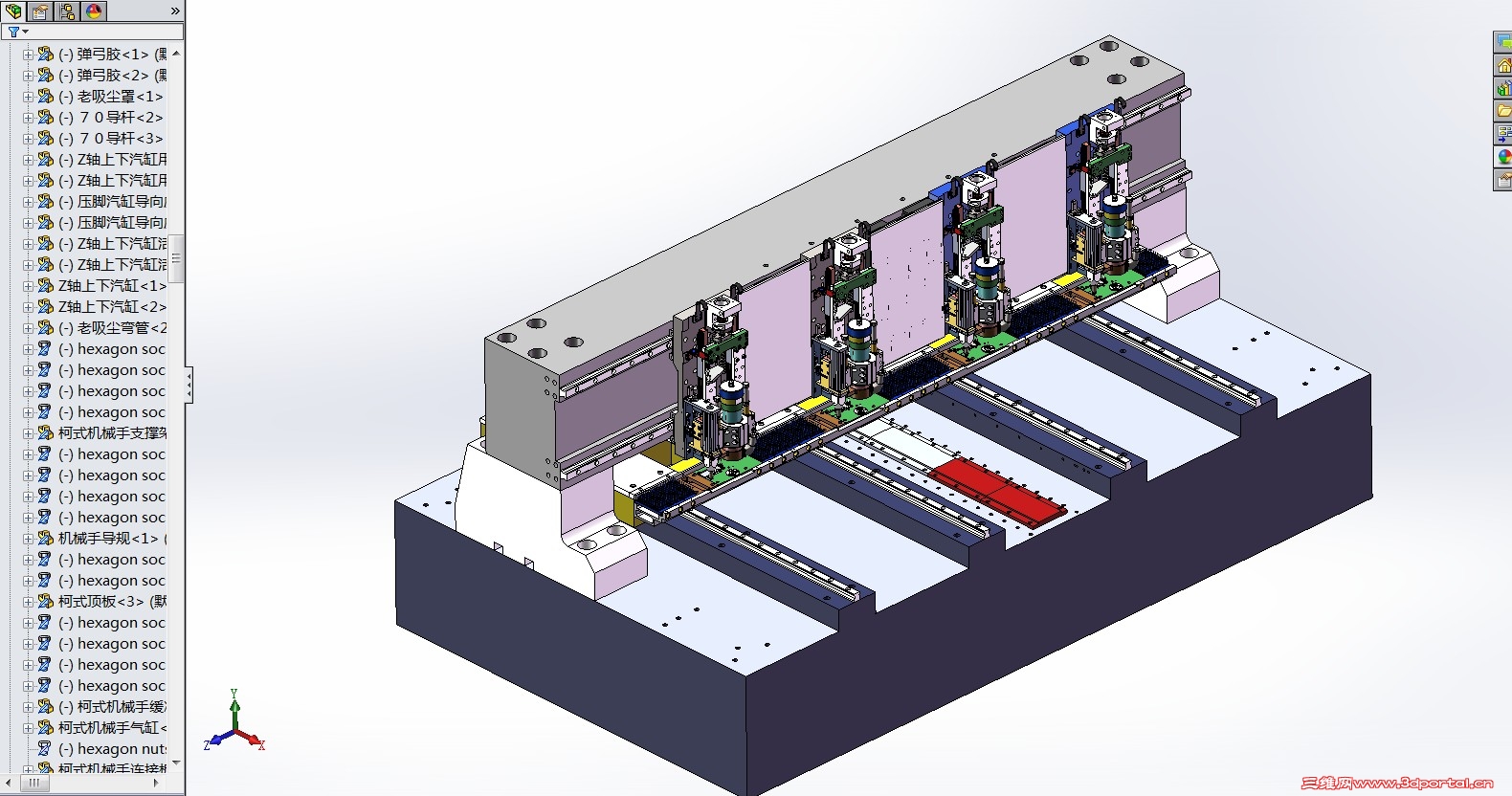

床身和横梁采用稳定性能最佳的大理石

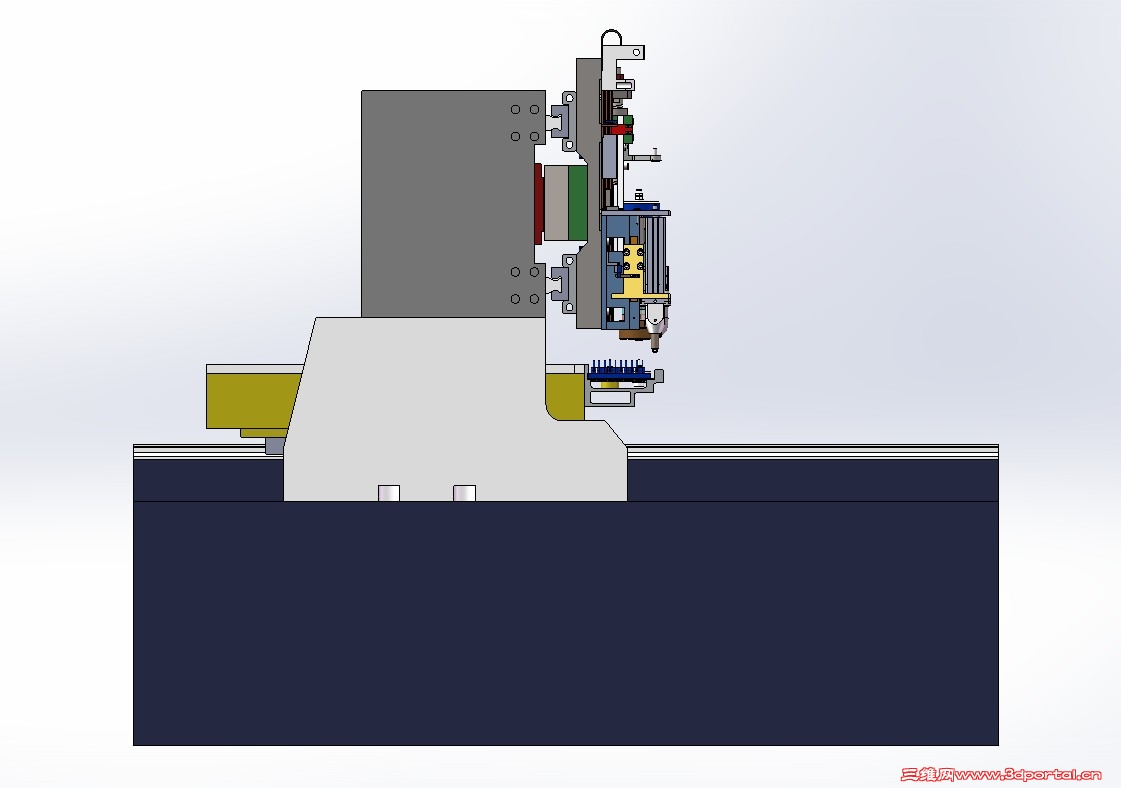

XY采用的是平板型的线性电机，配备高分辨率的光栅尺

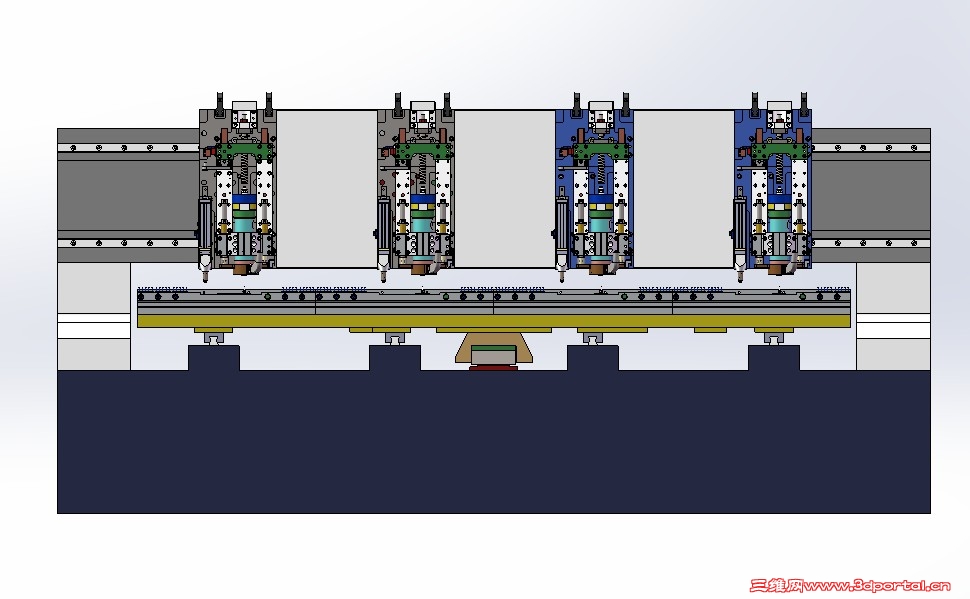

主轴最低配置是16W转的气浮轴承电动主轴

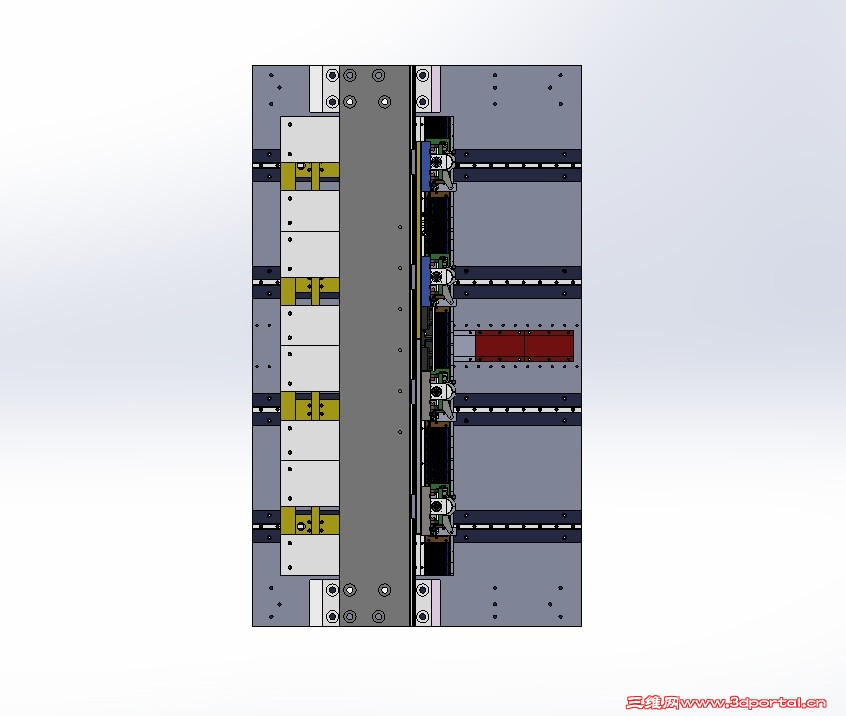

床身占地面积3000X1700

sep6340 · 发表于 2015-4-21 09:52:02

jaychou315 · 发表于 2015-4-21 23:48:36

X、Y轴是什么驱动的？

adolflyp · 发表于 2015-4-22 07:56:54

路过学习一下

机密怎么被你拷出来了

xinlj0601 · 发表于 2015-4-22 11:58:39

既然是机密建议图片也不要发上来，只给大家看图片似乎对大家没有任何帮助！

ProeSky · 发表于 2015-4-22 12:42:16

jaychou315 发表于 2015-4-21 23:48 static/image/common/back.gif
( ^; } Y% P; F0 Q$ Y- O8 X3 Z. M* IX、Y轴是什么驱动的？

应该是直线电机加光栅尺

UG天下一二月 · 发表于 2015-4-22 18:58:41

好屌的机床呀

eric.bo · 发表于 2015-4-22 20:55:07

这个机床好像见过，是做PCB电路板钻孔的。机台是大理石做的，对吧楼主。

jaychou315 · 发表于 2015-4-22 23:19:13

ProeSky 发表于 2015-4-22 12:42 static/image/common/back.gif
! t# H1 S6 e1 N' ?: _应该是直线电机加光栅尺

确实是的哦

lao_ting · 发表于 2015-4-23 08:14:57

发个PART格式文件上来啊！

石修于溪 · 发表于 2015-4-24 15:32:53

看不出来什么行业的机床，感觉映射的不好

CHENXI862172 · 发表于 2015-4-29 14:42:25

传图片是工大家看看的相互交流的！就算没有机密，也不能上传源文件！我觉得这是最起码的职业道德！机床是PCB数控钻机。XY都是有直线电机驱动！大家可以在网上找一下PCB钻孔机打吧的照片！

machine134 · 发表于 2015-4-29 21:24:56

连性能功能参数也成了机密吗？呵呵，还是连你自己也不知道吧

xiaoshandan · 发表于 2015-5-3 23:38:03

有点像磨手机屏幕的精雕机

idy2000 · 发表于 2015-5-26 09:24:24

好詳細可見花很多時間去畫謝謝

qtxjay · 发表于 2015-6-5 09:06:40

电路板的高速转床
