3d的剖开在工程图剖开

314212186 · 发表于 2015-1-22 15:00:33

您需要登录才可以下载或查看，没有帐号？注册

x

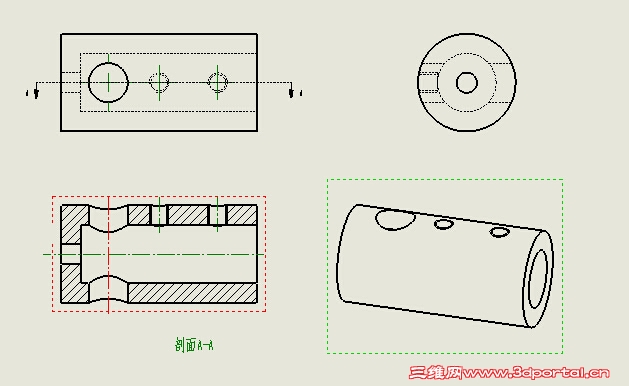

这个图在工程图里面如何做 3d的剖开了剖开 1/4 以前做过但很久没有用过这功能忘记了 ???

zhaowenzhu · 发表于 2015-1-22 15:39:41

先做零件剖视，在出工程图

啥都没准 · 发表于 2015-1-22 16:48:21

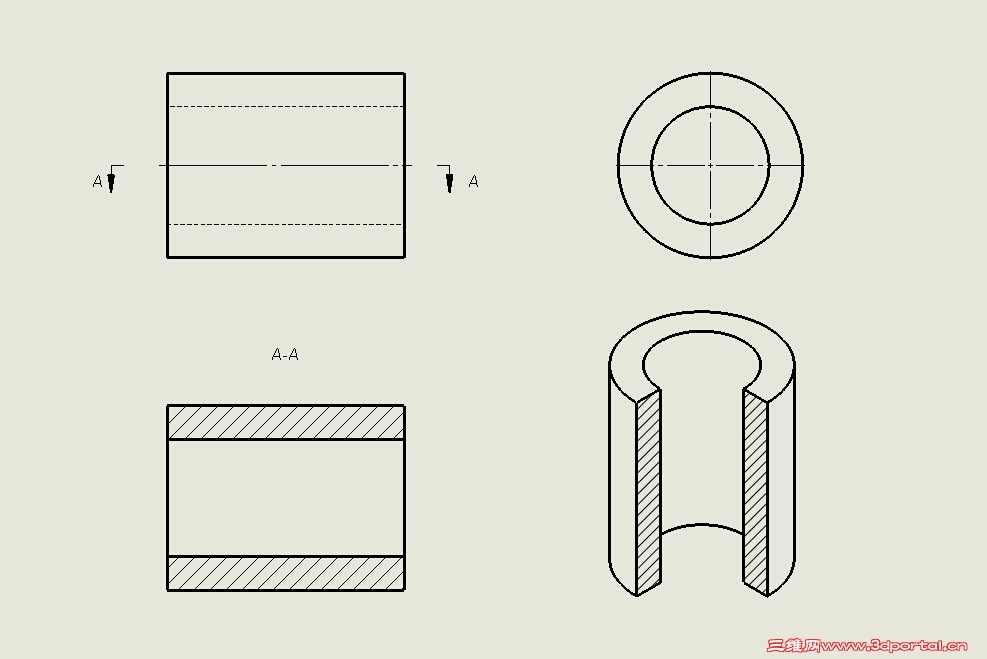

这个样子？？？

314212186 · 发表于 2015-1-23 08:44:59

啥都没准发表于 2015-1-22 16:48 static/image/common/back.gif6 E9 n) L8 Q W5 }( s" \
这个样子？？？

对的就是这样的效果

啥都没准 · 发表于 2015-1-23 08:46:11

314212186 发表于 2015-1-23 08:44 static/image/common/back.gif
* C' g7 n) n6 g- c对的就是这样的效果

四楼正解……

fajcg · 发表于 2015-1-23 16:19:22

寂静天花板发表于 2015-1-22 16:54 static/image/common/back.gif
5 w: ]' _% j' z' Z* s X4 ]2 w5 V两种方法，一种加打印配置，用拉伸切除，，在工程图中，建立等轴测视图，并把这个视图的配置选择为刚刚设置 ...

如果采用配置的方法，切除的面上怎么打上剖面线呢？

万山红 · 发表于 2015-1-23 16:41:11

使用区域剖面线/填充给切除面添加剖面线。
