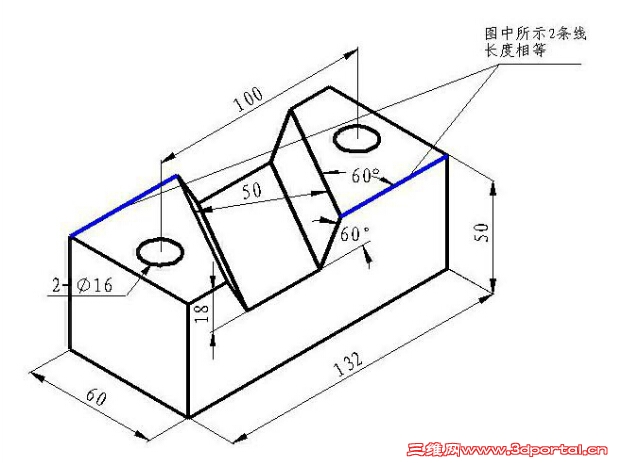

求高手教教我这个菜鸟这个零件怎么画

◆____JIA丶 · 发表于 2014-10-8 16:53:02

您需要登录才可以下载或查看，没有帐号？注册

x

求高手教教我这个菜鸟这个零件怎么画

zhuyi0829 · 发表于 2014-10-8 17:55:43

这种东西还要拿来问怎么画，真晕死。拉伸加切除加倒角，扫描也可以，方法都有n种，请问还有比这个简单的吗，不会画看帮助文件

ryouss · 发表于 2014-10-8 18:08:52

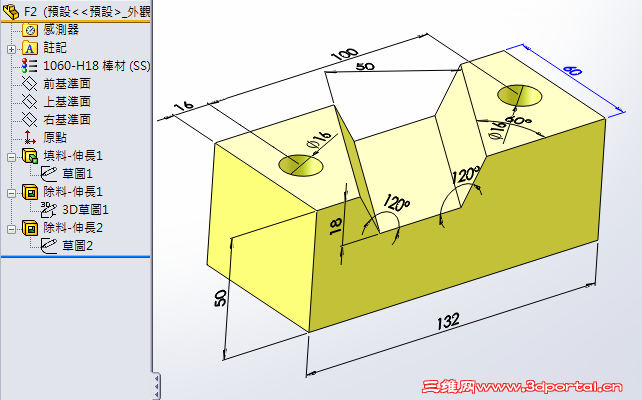

參考

F2.zip (100.97 KB, 下载次数: 7)

heat_ice2000 · 发表于 2014-10-8 20:06:58

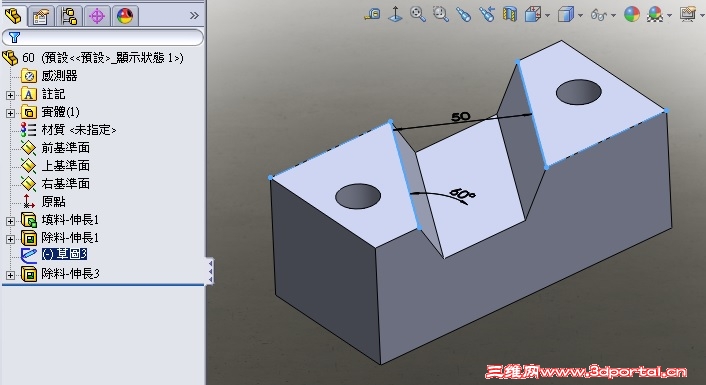

60.rar (65.95 KB, 下载次数: 4)

ryouss · 发表于 2014-10-8 20:12:37

本帖最后由 ryouss 于 2014-10-8 20:23 编辑

如#2所述倒角的方法(但須抓出倒角之角度)

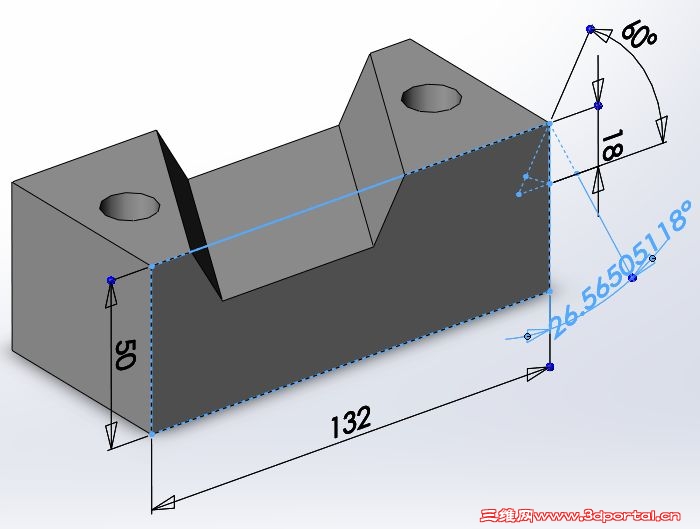

倒角角度 26.56505118°

shurufa111 · 发表于 2014-10-8 20:21:38

新手也要自己努力。。只会画块块，块块上转了个弯就不会了，不应该啊。。

多思考，多尝试，某天总会开窍的。。。努力

kinglaw · 发表于 2014-10-8 20:56:38

这个和软件没有关系，制图基本知识

gt.adan · 发表于 2014-10-8 22:40:10

本帖最后由 gt.adan 于 2014-10-8 23:00 编辑

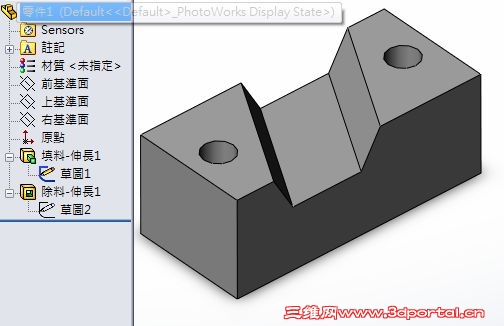

恕我說下，這東西乍看之下會被騙了…其實再簡單不過…更是不用掃出
很多人會忽略了拉伸草圖可以「指定除料方向」。

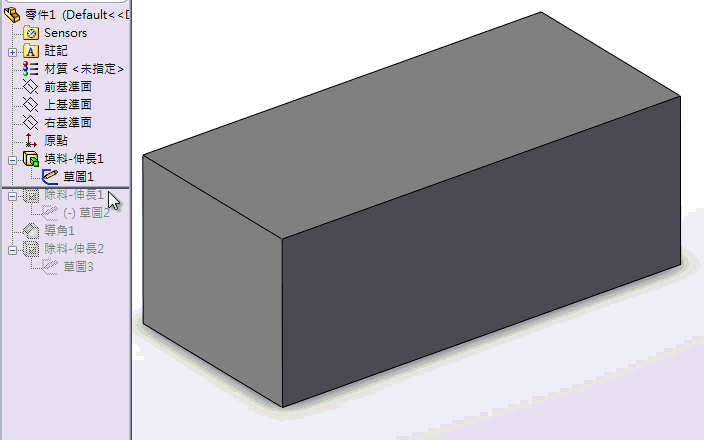

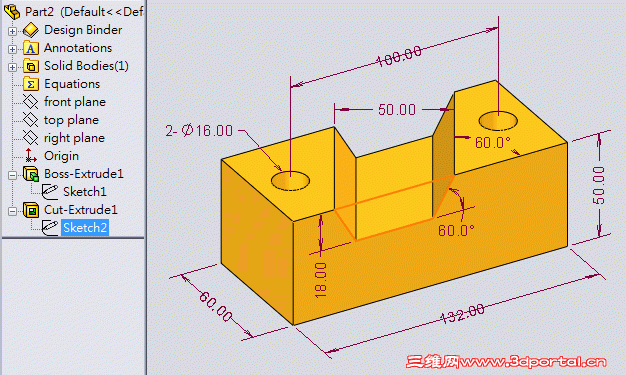

2014-10-8 下午 10-34-15.gif

gt.adan · 发表于 2014-10-8 23:01:25

本帖最后由 gt.adan 于 2014-10-8 23:05 编辑

要使用拉伸拔模，可以學習梁叔的草繪邏輯，我的構圖也是一樣的做法。

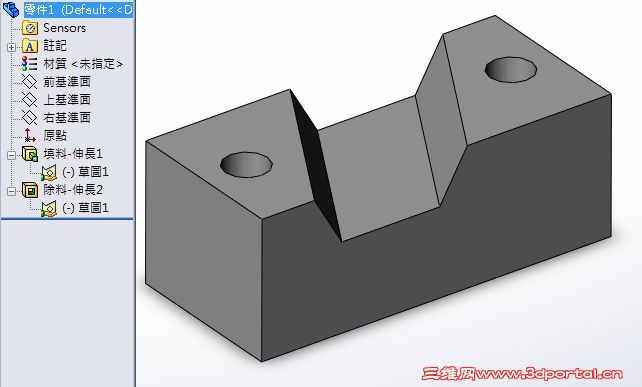

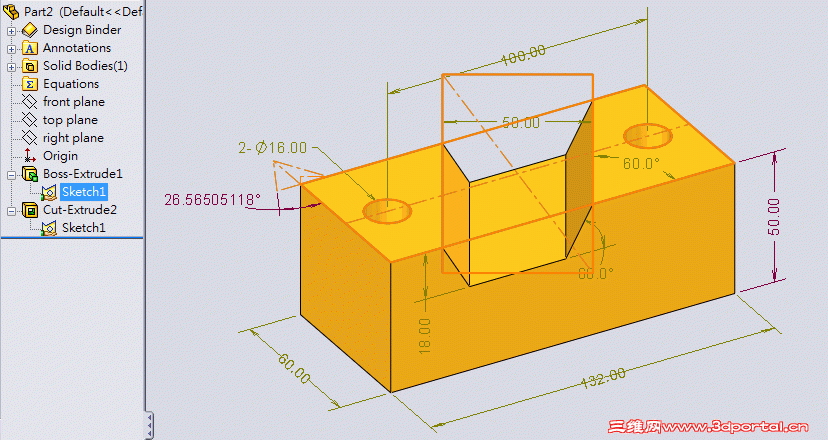

2014-10-8 下午 10-58-55.gif

ryouss · 发表于 2014-10-8 23:04:02

本帖最后由 ryouss 于 2014-10-8 23:22 编辑

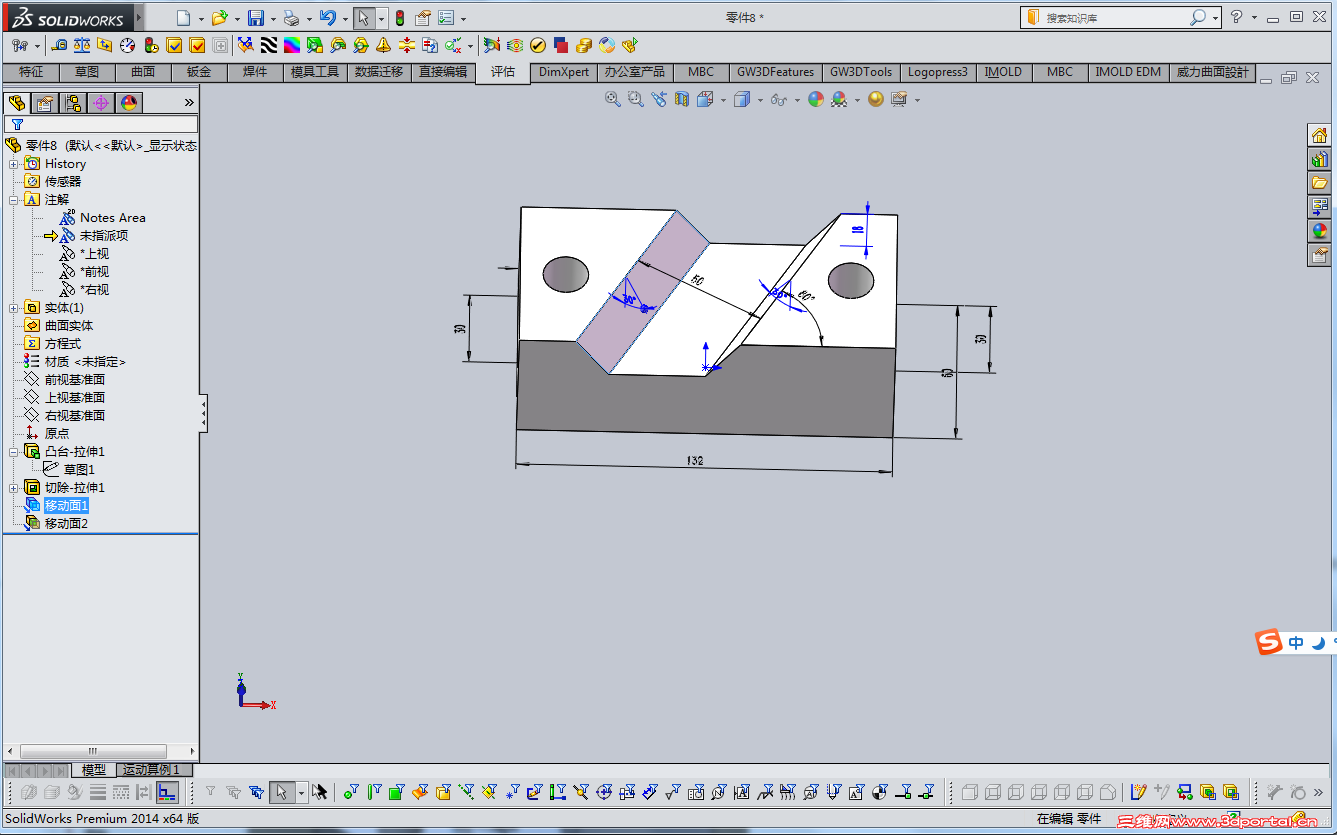

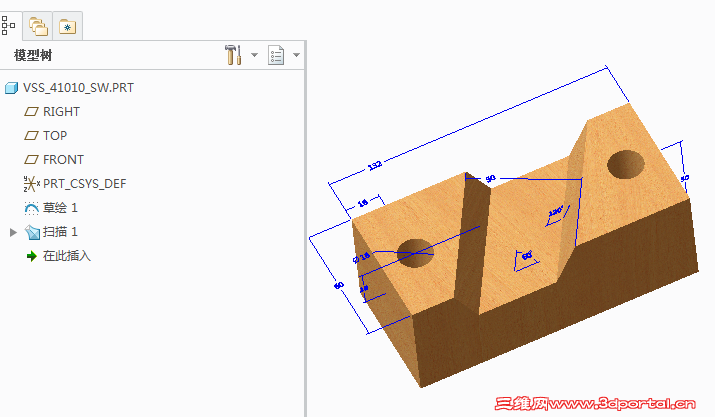

形形色色的作法

阿帕奇 · 发表于 2014-10-9 09:24:34

ryouss 发表于 2014-10-8 23:04 static/image/common/back.gif
6 \- |2 X, V, U r! @形形色色的作法

用压凹行吗，我没事瞎想的

hecai · 发表于 2014-10-9 21:47:19

关键是倒角角度 26.56505118°。佩服

hecai · 发表于 2014-10-9 21:47:56

关键是倒角角度 26.56505118°。佩服

gt.adan · 发表于 2014-10-10 02:16:04

hecai 发表于 2014-10-9 21:47 static/image/common/back.gif
~5 w; W' s- K8 R9 C9 J( G7 j关键是倒角角度 26.56505118°。佩服

求取導角角度當然是關鍵，重點是梁叔的草繪邏輯，那才是精華所在呀~

sdgdjgb · 发表于 2014-10-10 08:48:44

本帖最后由 sdgdjgb 于 2014-10-10 16:36 编辑

hecai · 发表于 2014-10-10 10:24:29

gt.adan 发表于 2014-10-10 02:16 static/image/common/back.gif3 _8 r. L; Y5 F1 m0 h/ A6 A
求取導角角度當然是關鍵，重點是梁叔的草繪邏輯，那才是精華所在呀~

谢谢丹大的点拨。这么晚还没睡，注意休息啊。

txz1314 · 发表于 2014-10-10 11:24:53

我也做了个，供参考

做回自己锅锅 · 发表于 2014-10-10 12:14:05

这个还好！
