板金逆向折回

wuwubaibai · 发表于 2014-6-30 22:37:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

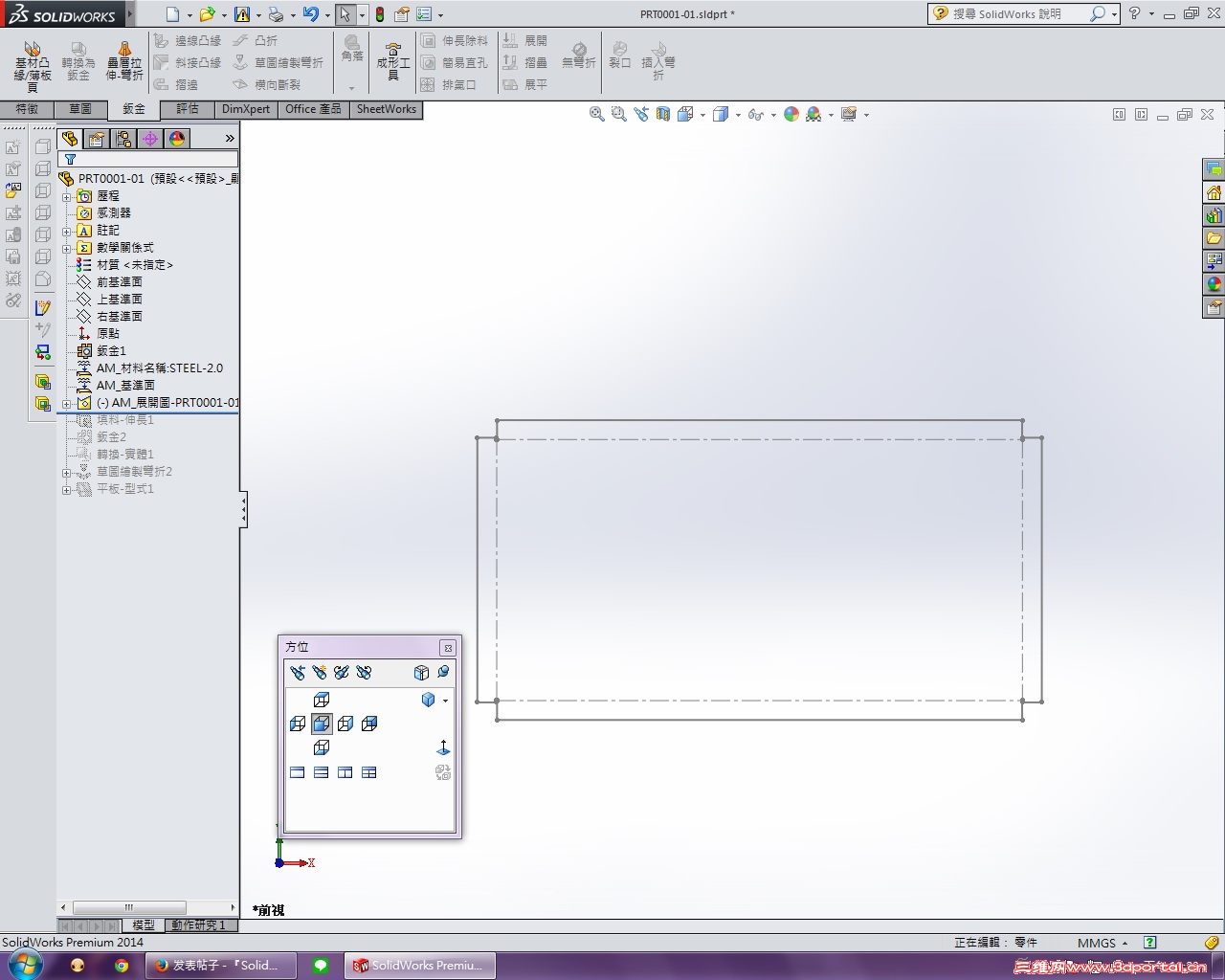

請問各位大大們已展開好的2D圖如圖1(用DWG檔轉的草圖)~
要逆向折回如圖5板金實體
小弟的作法先把草圖轉進~在實體伸長~
再轉換為板金..

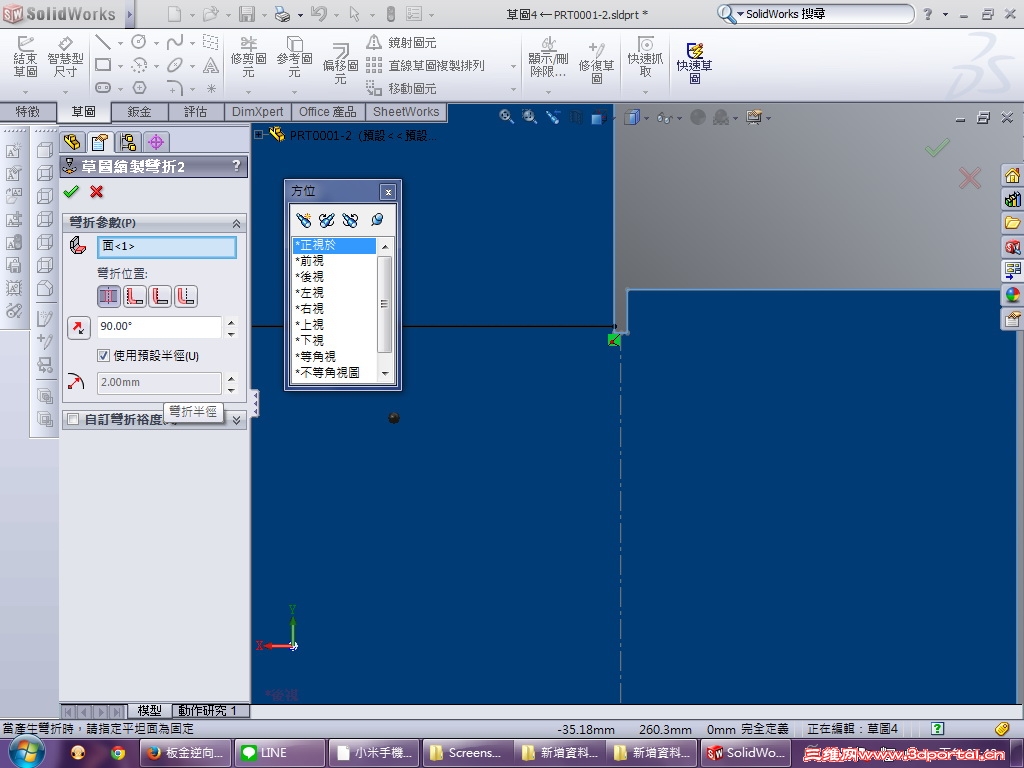

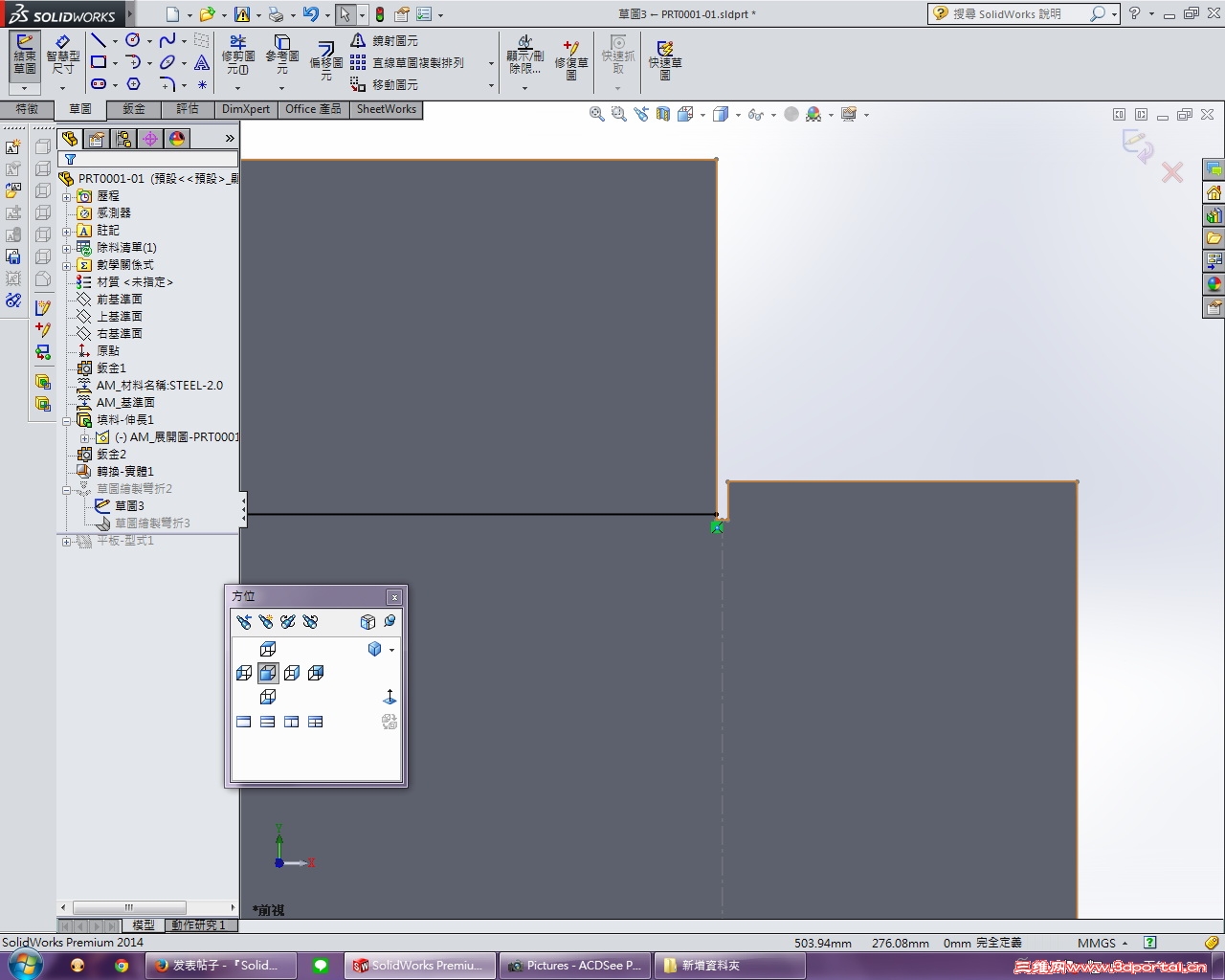

接下來草圖繪製折彎如圖3

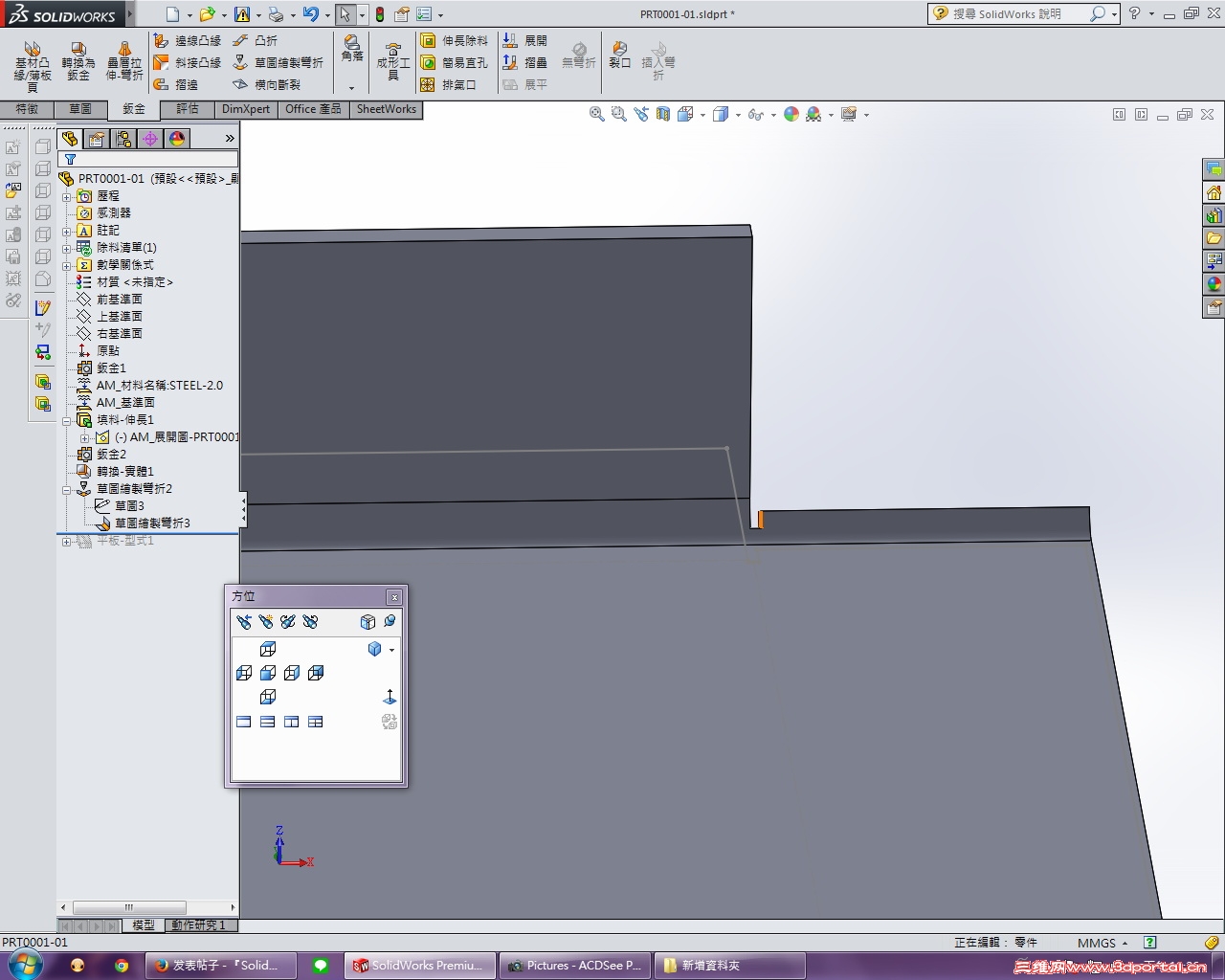

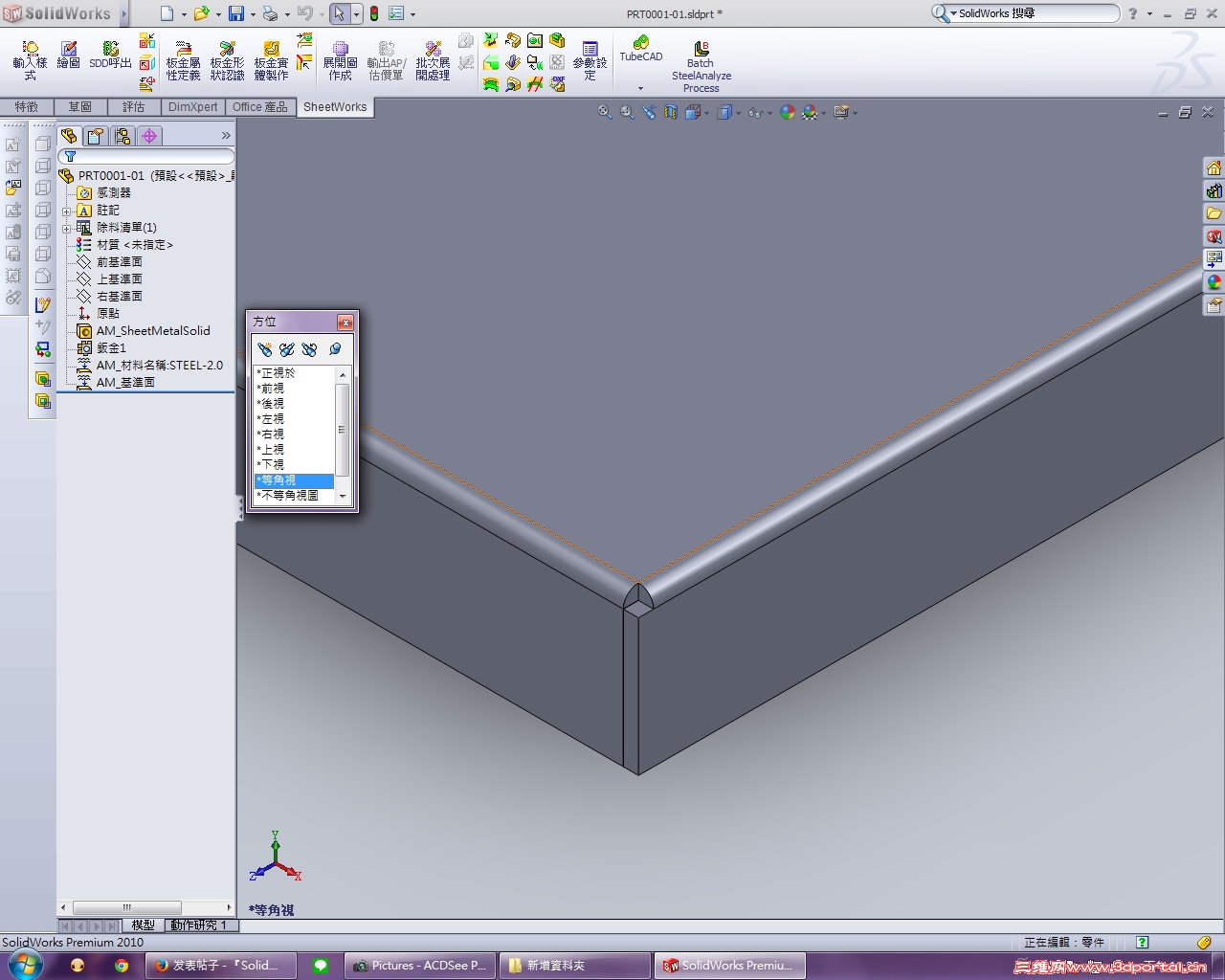

但是折起來卻是如圖4...有裂縫的地方也跟著一起折起來了
無法跟圖5一樣
請各位大大不吝指導~謝謝

wuwubaibai · 发表于 2014-6-30 22:58:25

寂静天花板发表于 2014-6-30 22:47 static/image/common/back.gif
3 y3 h* C/ i! h& n4 F2 F属性管理器中写的很清楚：法兰位置

大大~~但是展開一般都是畫中心位置不是!?
所以只能選第2個選項~~
而不能選第一個選項..
那該如何用呢!?謝謝

啥都没准 · 发表于 2014-7-1 12:32:37

切口小了呗……

wuwubaibai · 发表于 2014-7-1 20:41:33

啥都没准发表于 2014-7-1 12:32 static/image/common/back.gif* h5 Q$ P1 S5 h1 y5 ^) y
切口小了呗……

切口我是設在0.6MM左右~~實際上切口大都也是在這個範圍不是嘛!?

啥都没准 · 发表于 2014-7-2 12:58:31

wuwubaibai 发表于 2014-7-1 20:41 static/image/common/back.gif
, a/ q3 S! R' k' k) |切口我是設在0.6MM左右~~實際上切口大都也是在這個範圍不是嘛!?

还真不是！要看你的板厚……

lixiaolong2011 · 发表于 2014-7-2 13:19:45

wuwubaibai 发表于 2014-6-30 22:58 static/image/common/back.gif% I' X& B6 e) q. s7 M. ?
大大~~但是展開一般都是畫中心位置不是!?& }7 u i" x0 T9 T, j$ T
所以只能選第2個選項~~) C' N: T1 N, I- j! U+ z. P
而不能選第一個選項..

建议不要使用Solidworks或者SheetWorks在无参的模型上修改，直接在AP100软件里修改展开图，让二者同步。

wuwubaibai · 发表于 2014-7-2 20:49:39

啥都没准发表于 2014-7-2 12:58 static/image/common/back.gif$ s/ Y# r* u+ p3 i& n7 q( `
还真不是！要看你的板厚……

大大目前我公司的切角到12MM都是設0.6耶~~
而我這個版厚是設2MM的~~
所以0.6應該還ok吧!?

wuwubaibai · 发表于 2014-7-2 20:54:10

lixiaolong2011 发表于 2014-7-2 13:19 static/image/common/back.gif2 N" O& U2 j! A! U8 ?# W C
建议不要使用Solidworks或者SheetWorks在无参的模型上修改，直接在AP100软件里修改展开图，让二者同步。 ...

大大不好意思~~因為sheetworks轉出來的常常都有小裂縫~~
剛好我的主管就要求我用逆向反折回去看看我轉出來的到底縫有多大~
因為我主管一開始就叫我不要用sheetworks轉他說轉的都很爛~~
他說他逆向回去都會看到有小縫(但是他不教我逆向)...叫我直接用soildwork畫...
所以才有這樣的問題產生

啥都没准 · 发表于 2014-7-2 21:53:47

wuwubaibai 发表于 2014-7-2 20:49 static/image/common/back.gif
2 k. `+ j- B$ d( T3 Z* m, R/ j8 C大大目前我公司的切角到12MM都是設0.6耶~~/ Q6 | U- B' a2 ?$ i
而我這個版厚是設2MM的~~( r) S& h0 W+ e* _
所以0.6應該還ok吧!?

板厚12mm，切口消气0.6mm，没能理解，即使是矩形切口也不大可能啊，深要大于折弯半径，我们用的都是圆形切口，2mm板子切口直径3.2mm，一般都是从结构成品到展开求下料尺寸，像楼主这样的都已知下料尺寸了就没多大意义了

wuwubaibai · 发表于 2014-7-2 22:22:23

啥都没准发表于 2014-7-2 21:53 static/image/common/back.gif# u) t9 G/ D( a( f, N
板厚12mm，切口消气0.6mm，没能理解，即使是矩形切口也不大可能啊，深要大于折弯半径，我们用的都是圆形切 ...

切口是寬0.6...至於深度就是扣折彎係數了
所以2MM的板子切的寬度為0.6MM深度為1.7(係數)+0.6/2~~
已知下料尺寸是沒問題的
只是在畫好的2D轉成3D~~看看是不是有裂口沒有捕到的地方~~
而不是鈑金的邊角對上邊角....

zyf269 · 发表于 2014-7-2 22:43:03

应该是扩折弯半径的问题，把折弯半径设置小点你试试。

tkaycn · 发表于 2014-7-3 00:32:45

楼主 sheetwork 有 crack 吗

wuwubaibai · 发表于 2014-7-4 19:44:24

tkaycn 发表于 2014-7-3 00:32 static/image/common/back.gif
4 A/ a5 @ a$ W4 \2 Y/ h/ d0 c楼主 sheetwork 有 crack 吗

V12版的~~在裡面搜索就有喔~~我也是在這找的

wuwubaibai · 发表于 2014-7-4 19:50:43

本帖最后由 wuwubaibai 于 2014-7-4 19:52 编辑

zyf269 发表于 2014-7-2 22:43 static/image/common/back.gif# X: Z' w7 A9 W: `* P2 J6 O9 }/ ]
应该是扩折弯半径的问题，把折弯半径设置小点你试试。

要設到折彎半徑閃過切口~~那半徑已經小到無法折..以2MM板~~最小半徑是2MM不讓改了
所以無法再設更小~~圖可以看到2MM的半徑反灰了

zyf269 · 发表于 2014-7-5 22:29:42

如果半径等于板厚把释放槽深度大于2个板厚再试试。
