SW工程图模型项目 标出的倒角和腰型槽不符合习惯

wu5119

个人喜欢用 模型项目出工程图 ，但是一直有个小问题没有解决  求各位高手，指点一下！！！不胜感激！！！如图

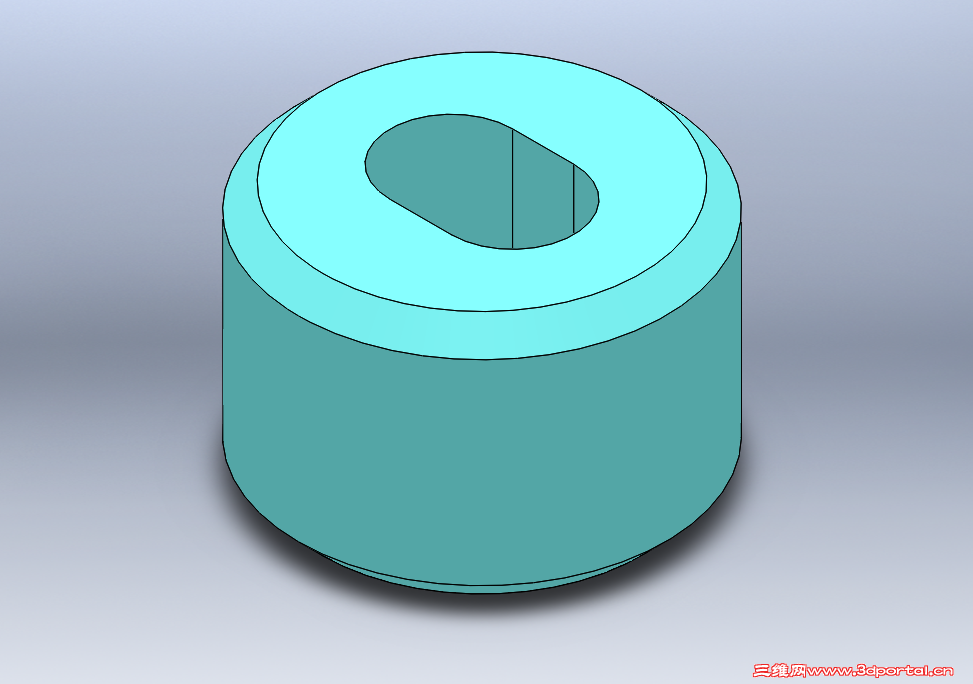

零件图

  ^. }5 z& k7 m  ]' h0 X0 Q1 u此为零件图
出工程图
: k# V4 ^& c3 r; t6 L/ J

工程图01

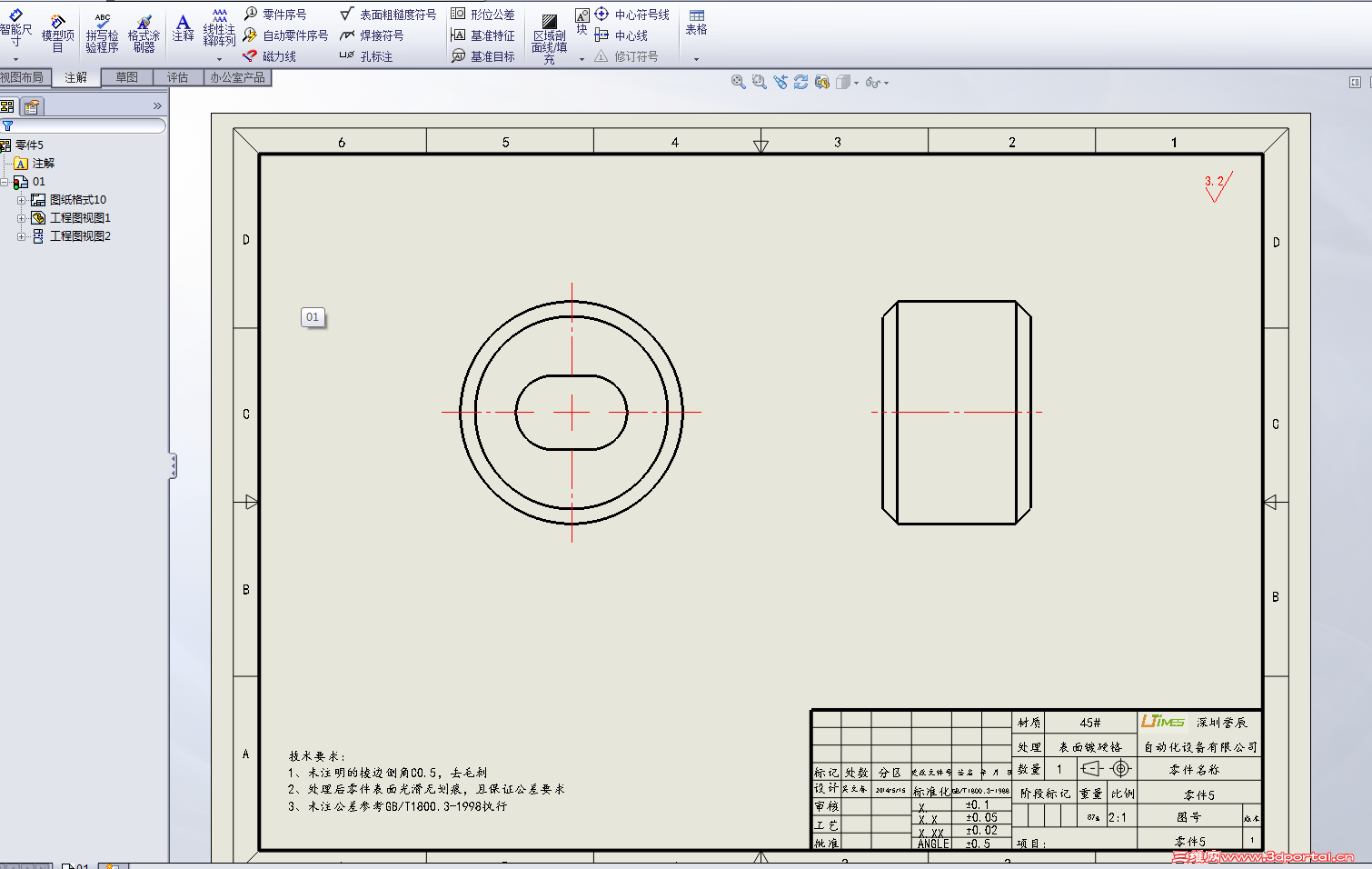

选择模型项目功能
0 B& |4 N$ r, ~
, z! ~% j. s' A- D* }
之后图纸尺寸出来后
0 A2 J; Q/ H) V" A6 M0 P

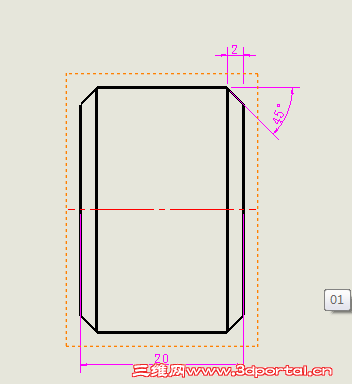

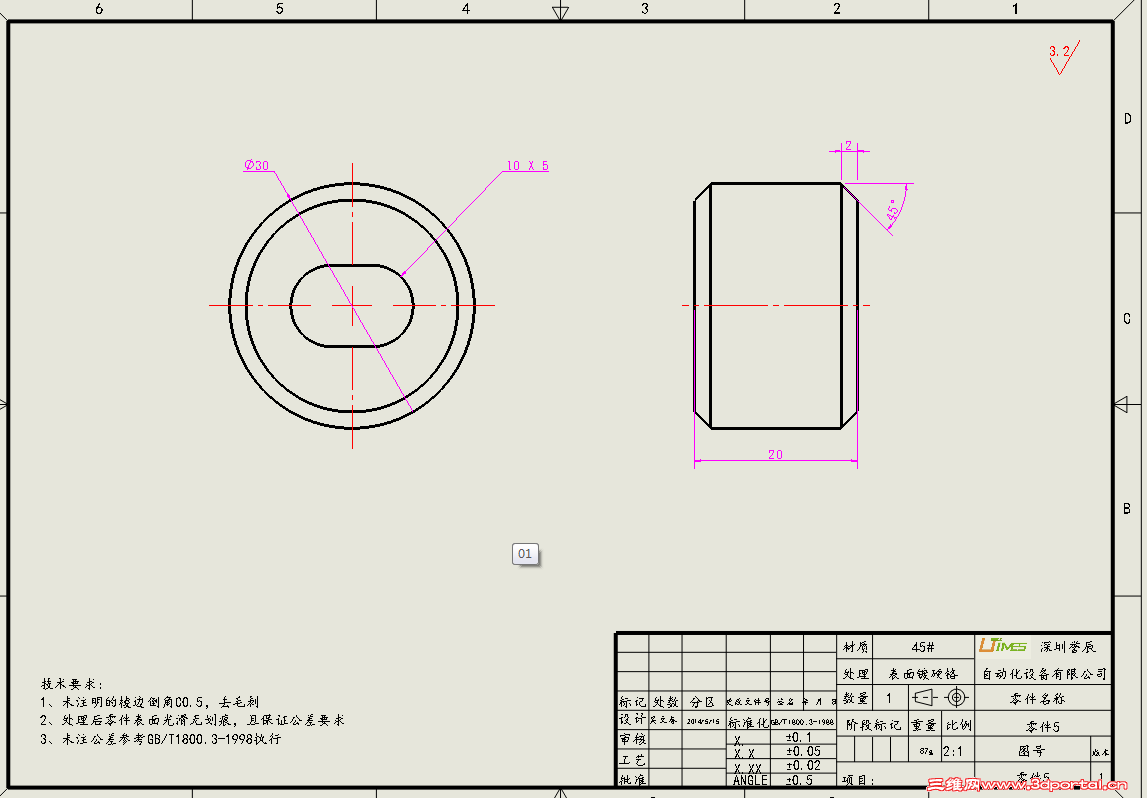

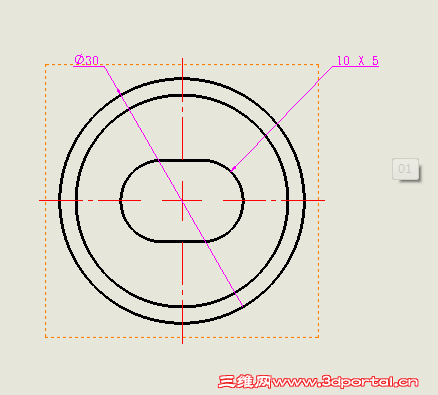

但是问题出来了  倒角和腰型孔 和我们平时标的不相符
  R6 l" f1 q) g! m7 n" k0 O" U, x7 i7 x
1 `9 {. _  X* b2 O
) B5 ~5 W, Y: Z. a! u9 w求高手  指点一下！！！不胜感激
* z0 G6 w! e2 R* \/ P
6 V  m9 C7 g3 D0 s* H8 A

wu5119

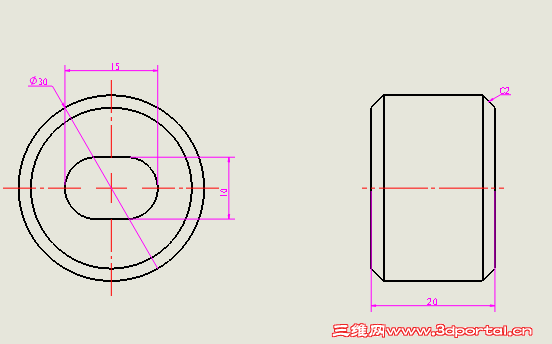

希望设置好后的效果 能达到这样
7 x+ G8 X" n+ c! _% C, ^) _) t

wu5119

寂静天花板 发表于 2014-5-15 20:18 static/image/common/back.gif
3 g* K' Z& N! z! ]你别指望出工程图能出来你这种效果，因为你的倒角是用倒角工具做出来的。用倒角工具做出来的倒角出工程图时 ...

非常感谢！！！

huodeidei

:funk:  软件还是没错的
