[求助] 如何利用SOLIDWORKS 进行绘制

[复制链接]
ruanjian1983
发表于 2014-5-13 13:24:48 | 显示全部楼层 |阅读模式 来自： 中国上海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

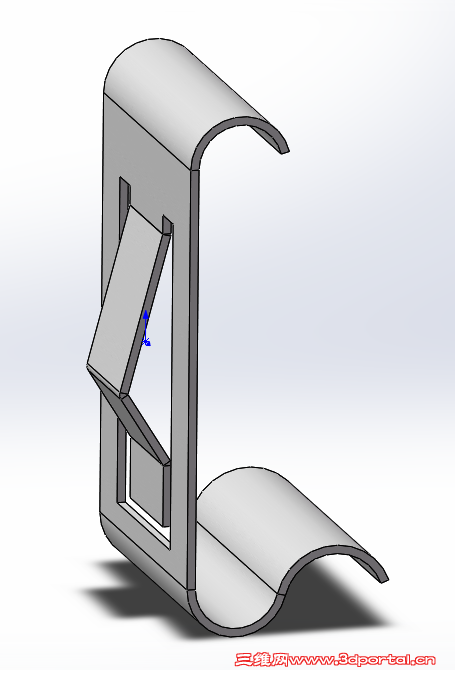

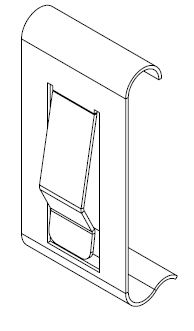

如何利用SOLIDWORKS 如何进行绘制中间缺口的部分呢？如有哪位会，麻烦请教绘制的方法。
: k% N  t0 l# i- z. |, X
回复

举报

SWJINGLING
发表于 2014-5-13 14:09:22 | 显示全部楼层 来自： 中国山东济南
钣金成型加边线法兰即可完成。/ z% a& C, m  @2 r

评分

参与人数 1三维币 +1 收起 理由
阿帕奇 + 1 如可以，请分享源文件

查看全部评分

回复 支持 反对

举报

gt.adan
发表于 2014-5-13 16:48:27 | 显示全部楼层 来自： 中国台湾
4 ?) G% [& f& N& O# B

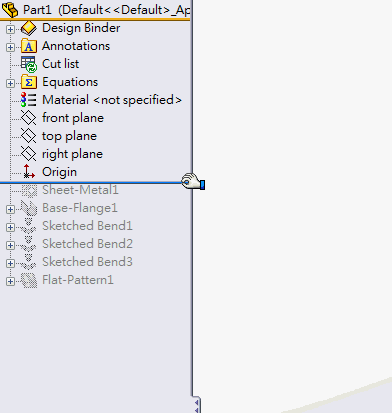

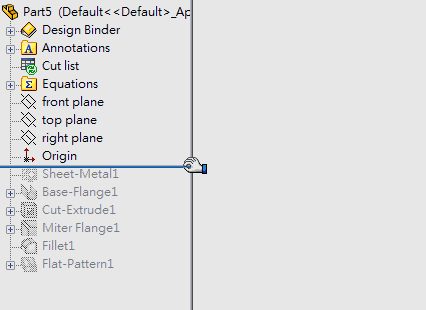

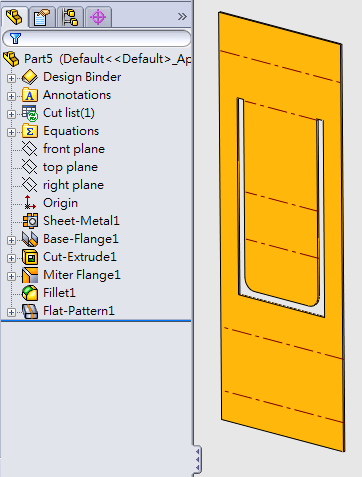

4 o( @, Y( Q& L( }& y 2014-5-13 下午 04-47-09.png
8 q# d6 X) B7 T" y, \* S) v5 x

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

xdgyh
发表于 2014-5-13 17:20:17 | 显示全部楼层 来自： 中国浙江宁波
丹  这个图片GIF拿什么软件弄的啊
回复 支持 反对

举报

ln0108
发表于 2014-5-13 17:37:16 | 显示全部楼层 来自： 中国河南安阳
看丹是用的屏幕录像专家类的软件做的GIF吧
/ G* g2 O* v6 W+ ^& D; E呵呵   好功力
7 X# D+ L9 x0 `不错
回复 支持 反对

举报

ruanjian1983
 楼主| 发表于 2014-5-13 18:50:51 | 显示全部楼层 来自： 中国浙江嘉兴
gt.adan 发表于 2014-5-13 16:48 static/image/common/back.gif

( v) b) J1 ?7 l7 `3 w& Z谢谢你,我利用斜接法兰绘制出这个形状,但不能够钣金展开,问题出现在绘制特征横截面的形状是尺寸不合理,导致不能够展开,你们显示这个特征横截面的绘制吗?需要怎么利用尺寸控制这个形状呢?0 U# K$ S! u% Y) P
0 H% X) N) c  [1 _/ A5 S
多谢了.
回复 支持 反对

举报

gt.adan
发表于 2014-5-13 18:55:32 | 显示全部楼层 来自： 中国台湾
Kkllzz 发表于 2014-5-13 17:20 static/image/common/back.gif+ j1 m; M; |, @3 C4 p
丹  这个图片GIF拿什么软件弄的啊
9 @: s$ V& ]; W
camtasia~~^^
回复 支持 反对

举报

gt.adan
发表于 2014-5-13 19:00:37 | 显示全部楼层 来自： 中国台湾
ruanjian1983 发表于 2014-5-13 18:50 static/image/common/back.gif; C5 y- y; e+ [+ G/ b- @: @! [
谢谢你,我利用斜接法兰绘制出这个形状,但不能够钣金展开,问题出现在绘制特征横截面的形状是尺寸不合理,导 ...

7 z/ P& c5 \) o% e1 S7 D: D7 J朋友的問題我看的不是很明白。但估計是展平的長度超過缺口所以報錯…
回复 支持 反对

举报

ruanjian1983
 楼主| 发表于 2014-5-13 19:22:35 | 显示全部楼层 来自： 中国浙江嘉兴
gt.adan 发表于 2014-5-13 19:00 static/image/common/back.gif1 V2 s# B8 ?* t' S; f
朋友的問題我看的不是很明白。但估計是展平的長度超過缺口所以報錯…

, g% G( W& K) k. P% \- x- U是的.但绘制怎么控制这个不超过缺口呢?  g6 n* L6 _- J- }& Q- `4 {

: b3 s7 _- Y5 \! ~# d( |谢谢你.
回复 支持 反对

举报

xdgyh
发表于 2014-5-14 09:10:13 | 显示全部楼层 来自： 中国浙江宁波
ruanjian1983 发表于 2014-5-13 19:22 static/image/common/back.gif7 m; i) y1 z$ ^" d: X3 X
是的.但绘制怎么控制这个不超过缺口呢?
; Q: ^& g9 \( g6 Z) R; `6 }& ]4 ^9 o. {2 ]6 _! I
谢谢你.

/ N: r* U7 D7 {+ J0 T9 u/ X* b挖出的缺口有长度   后加的折弯总长度也可以测量出来的  可以比较  如果长度过长  那个折弯部分就不能展平了
回复 支持 反对

举报

gt.adan
发表于 2014-5-14 09:53:51 | 显示全部楼层 来自： 中国台湾

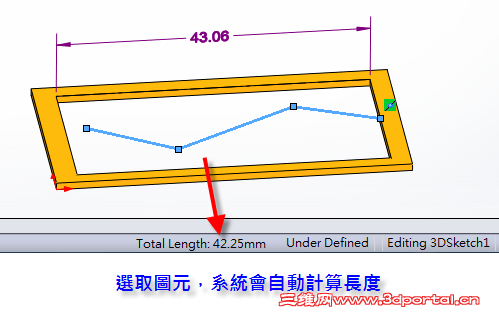

謝謝前輩十樓代為回覆，俺幫忙補個圖片…
5 h( f, G1 \" @# U1 i9 v6 t( f: t9 I. V9 w. M' `( T
2014-5-14 上午 09-52-17.png 8 P, b0 Y9 L- S, G/ d( V. v
回复 支持 反对

举报

22553711
发表于 2014-5-14 14:01:02 | 显示全部楼层 来自： 中国浙江杭州
ruanjian1983 发表于 2014-5-13 18:50 static/image/common/back.gif7 G- u; ~) i- b" }* ^, b' s! [) V
谢谢你,我利用斜接法兰绘制出这个形状,但不能够钣金展开,问题出现在绘制特征横截面的形状是尺寸不合理,导 ...
8 f7 M* g* n1 j0 F# k& a
如果按照冲压工艺建模，就不会出现该问题了，
回复 支持 反对

举报

ruanjian1983
 楼主| 发表于 2014-5-14 14:18:05 | 显示全部楼层 来自： 中国浙江嘉兴
gt.adan 发表于 2014-5-14 09:53 static/image/common/back.gif
7 I  X( e# ]$ o* {謝謝前輩十樓代為回覆，俺幫忙補個圖片…

3 u* K5 X$ |: }谢谢你，高手
回复 支持 反对

举报

ruanjian1983
 楼主| 发表于 2014-5-14 14:18:59 | 显示全部楼层 来自： 中国浙江嘉兴
22553711 发表于 2014-5-14 14:01 static/image/common/back.gif
9 Y6 \( m! U1 g如果按照冲压工艺建模，就不会出现该问题了，

. Z1 O" b3 y5 q# G6 E# f如何利用冲压建模？你会？
回复 支持 反对

举报

gt.adan
发表于 2014-5-14 17:09:03 | 显示全部楼层 来自： 中国台湾
ruanjian1983 发表于 2014-5-14 14:18 static/image/common/back.gif
9 ]" B9 A  R' g- b" x+ \如何利用冲压建模？你会？
- Y# o9 e+ [6 G3 P/ |8 _" S9 s
12樓的阿木朋友說的極是，如果按工藝來建模，就不存在此問題了…
3 ~& O# b) x  ?0 l8 Q) [2 i5 k只是，步驟就繁複了許多…3 l: V$ D- L4 ~+ [' W0 R  ]3 X
6 `& {1 F* ^+ p, @
回复 支持 反对

举报

wnhysy
发表于 2014-5-14 19:27:41 | 显示全部楼层 来自： 中国北京
gt.adan 发表于 2014-5-14 17:09 static/image/common/back.gif, o9 y, ^# f# X1 q4 d8 ]1 ^
12樓的阿木朋友說的極是，如果按工藝來建模，就不存在此問題了…3 q+ O. E3 d  |6 t0 Q, _$ B2 z
只是，步驟就繁複了許多…
/ Q5 _/ E7 v3 T& L
很好很强大啊
回复 支持 反对

举报

22553711
发表于 2014-5-14 23:09:10 | 显示全部楼层 来自： 中国北京
本帖最后由 22553711 于 2014-5-14 23:14 编辑 4 \+ y/ I# M8 [; V: e- U
gt.adan 发表于 2014-5-14 17:09 static/image/common/back.gif6 I+ b8 y* R) w1 w# t' B4 F
12樓的阿木朋友說的極是，如果按工藝來建模，就不存在此問題了…
0 O* d3 z- N  p+ t" ^只是，步驟就繁複了許多…

/ k3 Q5 l3 A* }1 [  ]8 M. m感谢丹哥回复，
# S; P9 F& \3 u能展开就应该符合冲压工艺，否则就是焊件或是机加工件了
) T8 C0 U" _: o$ R/ @4 B* g本来小弟想上个图的，结果下班了，就懒得做了，
回复 支持 反对

举报

有志者5277
发表于 2014-5-15 08:06:38 | 显示全部楼层 来自： 中国安徽蚌埠
威武，我要学
回复 支持 反对

举报

ruanjian1983
 楼主| 发表于 2014-5-15 11:41:13 | 显示全部楼层 来自： 中国上海
gt.adan 发表于 2014-5-14 17:09 static/image/common/back.gif
9 q- E, r# I% K3 H! N% Q; F+ m12樓的阿木朋友說的極是，如果按工藝來建模，就不存在此問題了…
1 W2 |- }8 N9 }: C只是，步驟就繁複了許多…

% p) H# `! i9 {5 o" }9 _5 b明白怎么绘制,强大和厉害.
回复 支持 反对

举报

廰ミ雨┊┊
发表于 2014-5-15 12:06:18 | 显示全部楼层 来自： 中国广东广州
英文特征没看懂，求教啊，如何冲压建模
回复 支持 反对
