[公告] SW为什么我一次画的两个彼此相连的零件之间会有个分割线?

[复制链接]
发表于 2014-5-12 14:52:26 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 独孤魔主 于 2014-5-12 16:33 编辑
1 d! A3 |/ m$ x, m( n7 t& i$ i7 f) C. I" T& k: f# z$ ]+ Y

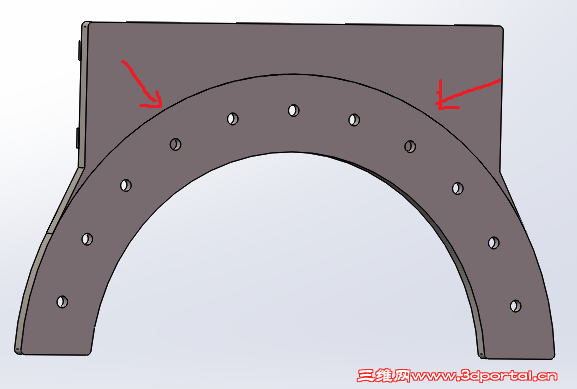

我在一个原有的零件上建立草图,画出其连接件,实际上应该是一个整体的本不该有的分割线,可是出现了,不知道怎么去除,求高手帮忙。 11.png 11.png 6 X+ b) ~" y/ v) Y3 z2 x" y
发表于 2014-5-12 15:12:48 | 显示全部楼层 来自: 中国湖北黄冈
是在cosmosworks界面下画的图吗?是不是没有进行布尔运算?这时被看作两个单独的零件。
' [9 U6 ?) o! t" o. w  E6 @( h$ H( B) p$ Z1 o3 a: v, {: u) Z& o
以前UG16画完特征之后必须手动进行布尔运算(现在可能不必要)!
 楼主| 发表于 2014-5-12 16:34:29 | 显示全部楼层 来自: 中国北京
tangcarlos3d 发表于 2014-5-12 15:12 static/image/common/back.gif0 N! R2 ]+ V3 l3 R6 b! f$ {) o# P
是在cosmosworks界面下画的图吗?是不是没有进行布尔运算?这时被看作两个单独的零件。
! R& s1 a7 S- Q
2 R- k% n5 }, h0 K) ]以前UG16画完特征 ...
/ b0 F- Q# k% T* ~5 y, c
我是在SolidWorks里画的。。
发表于 2014-5-12 16:42:19 | 显示全部楼层 来自: 中国河南安阳
草图是不是没隐藏啊
 楼主| 发表于 2014-5-12 16:58:46 | 显示全部楼层 来自: 中国北京
俯下身、吻你 发表于 2014-5-12 16:42 static/image/common/back.gif
5 J/ L* T* r8 k5 {7 {草图是不是没隐藏啊
# }. Y5 y3 f8 G2 W* m/ ]
隐藏草图了。。。
发表于 2014-5-12 17:06:36 | 显示全部楼层 来自: 中国安徽滁州

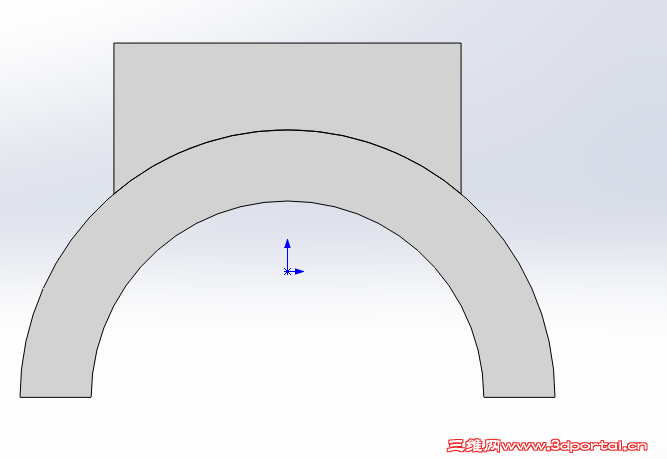

草图没有修剪,或者可以点击拉伸里面的合并
 楼主| 发表于 2014-5-13 10:28:04 | 显示全部楼层 来自: 中国北京
、Ordinary 发表于 2014-5-12 17:06 static/image/common/back.gif1 b; j5 d( j) Z  d% Y
草图没有修剪,或者可以点击拉伸里面的合并

1 D9 S7 o  |9 ~: k谢谢,可能就像你说的吧。
" Z; E  j, R1 h7 G1 p5 R1 B
发表于 2014-5-30 17:12:24 | 显示全部楼层 来自: 中国浙江杭州

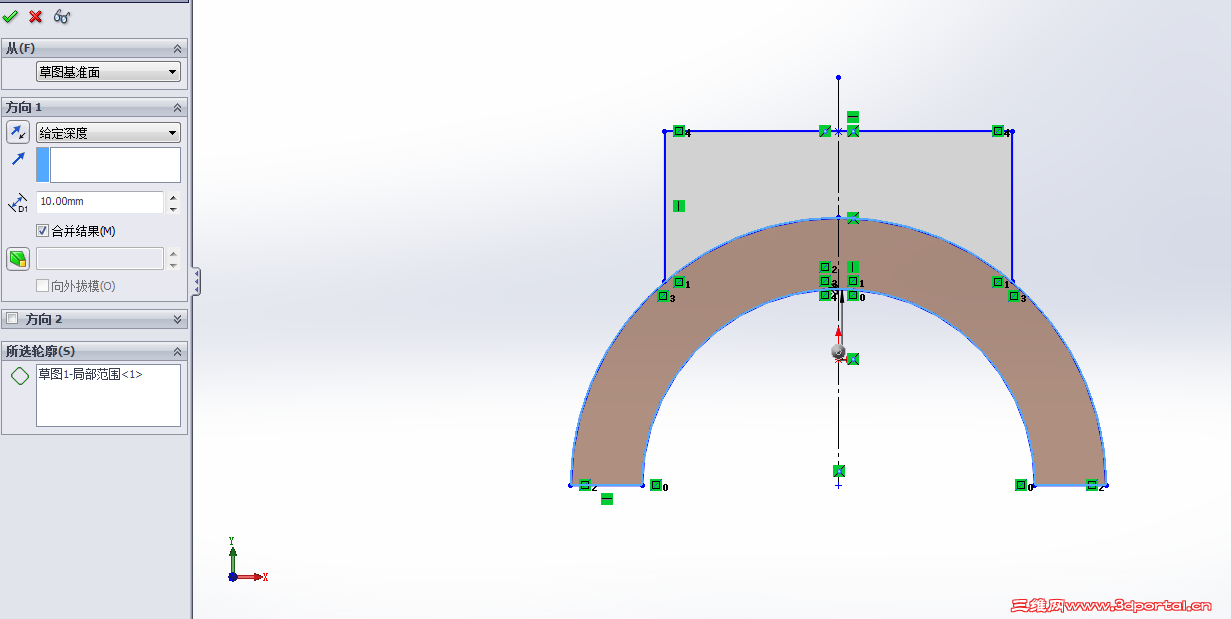

你拉伸的时候,没有点击合并结果按钮!
发表于 2014-5-30 19:17:06 | 显示全部楼层 来自: 中国陕西西安
楼上正解。

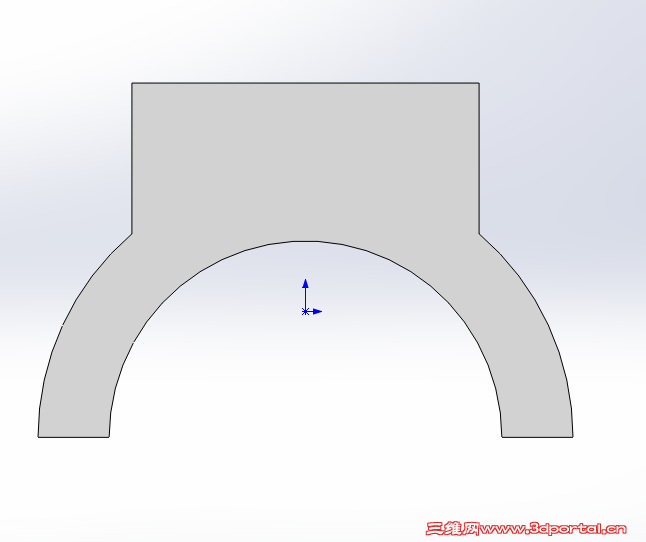

5 Z8 e( A* ~0 ~7 z3 f, Z还有个方法:使用“组合”命令,将2者合二为一。
