大神进，小弟请教个小问题。

gzpx54

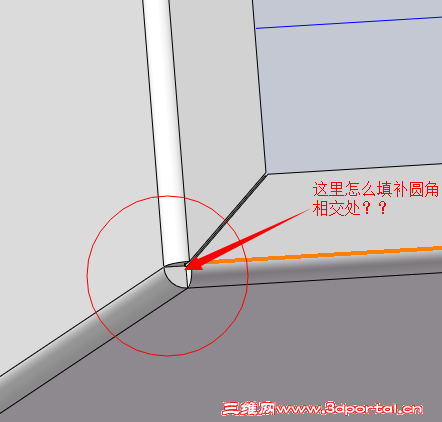

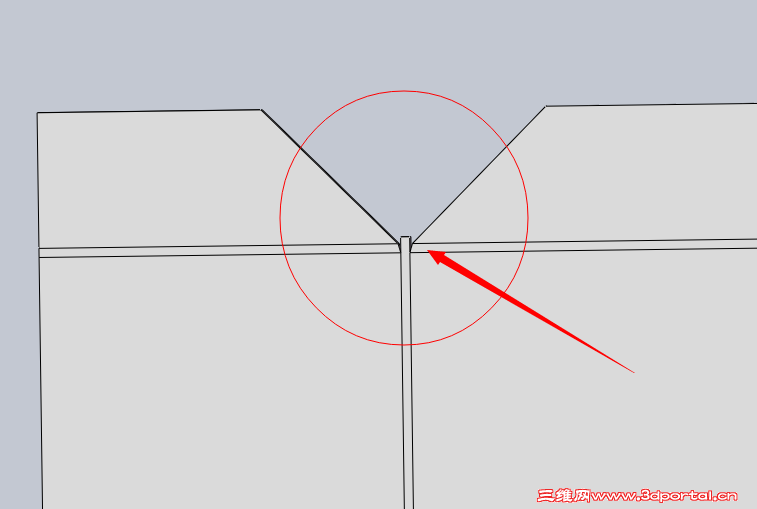

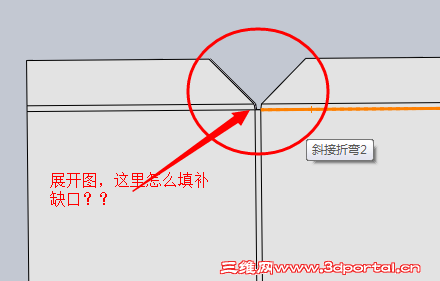

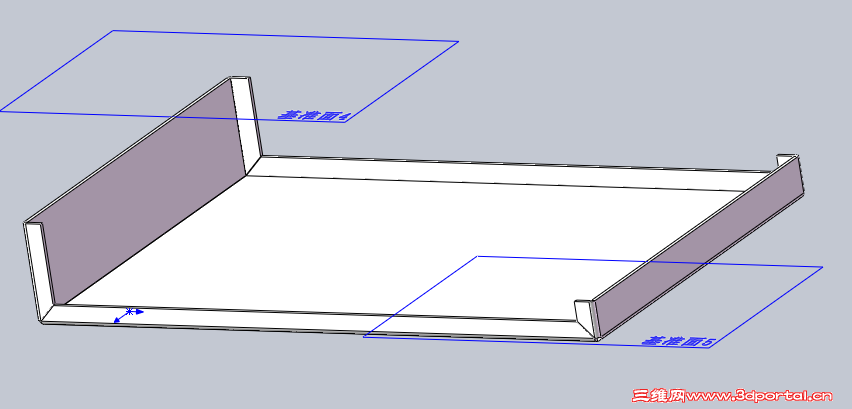

请问画这样一个钣金件，怎么填补圆角相交处的缺口？还有展开图那个小缺口怎么填补的？谢谢了！
$ C" u# A( I- B! ^) l

xuhongren

改变一下建模方法

gzpx54

xuhongren 发表于 2014-4-28 12:34 static/image/common/back.gif
5 t+ X# }/ A$ |3 U4 k# x' i改变一下建模方法

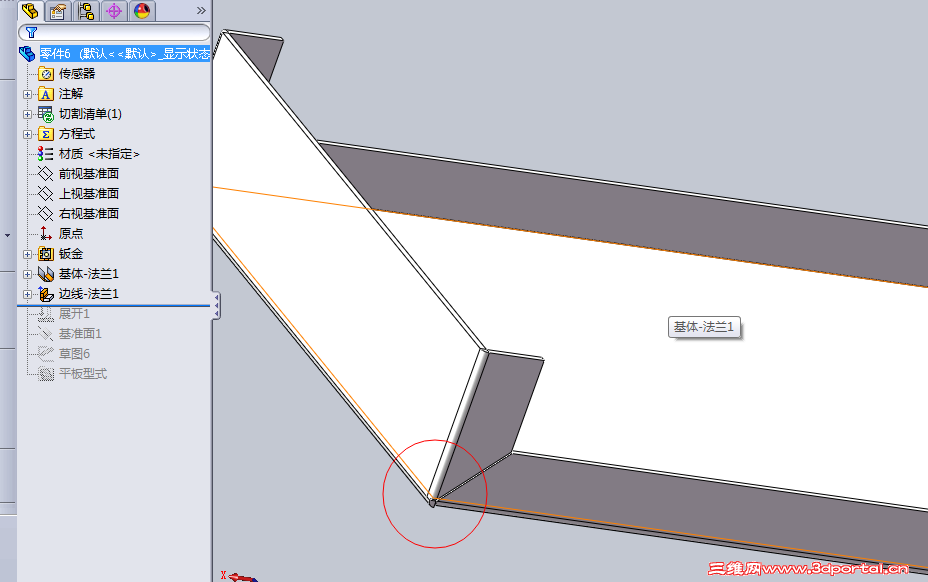

) o$ V- p  H2 L' g; a+ Q大神，能详细说一下吗？我怎么画出来是这样的 求指点呀？

xuhongren

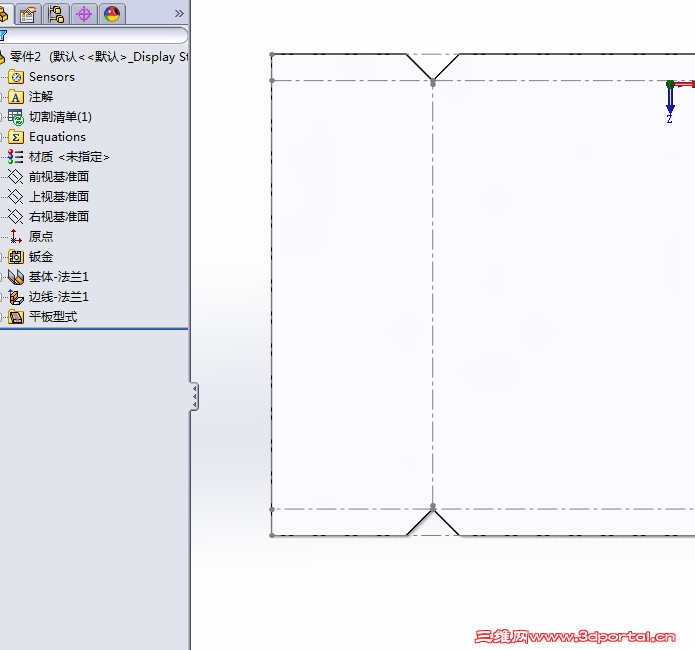

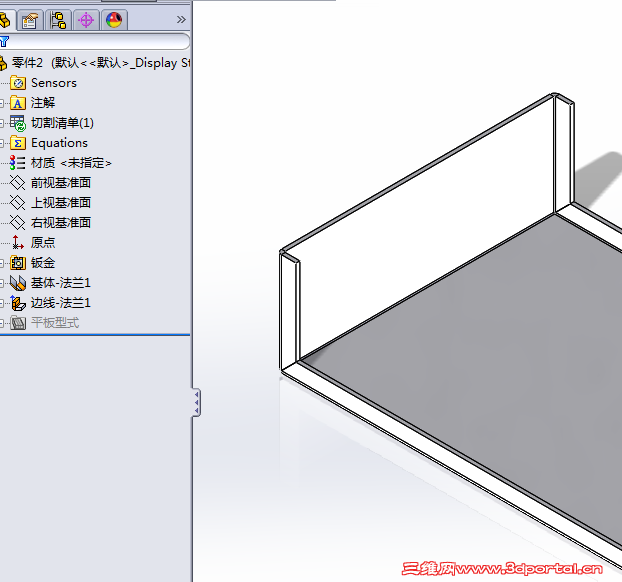

看看这个

papalukasi

真不错，学会了！

gzpx54

xuhongren 发表于 2014-4-28 14:38 static/image/common/back.gif
看看这个

大神好人呀，还有那个圆角相交处能填补吗？谢谢了！！！
4 b, F7 W# I* J

xuhongren

gzpx54 发表于 2014-4-28 15:07 static/image/common/back.gif
/ J; e4 h6 w; h  h大神好人呀，还有那个圆角相交处能填补吗？谢谢了！！！

/ s$ m( n! g: J5 X: H目前不知道有什么办法

neko

是要折還是要用捏的阿....要無縫無洞一般就焊接打磨..
' A. i* M1 P# B3 o. X6 s. }技術要求寫清楚..
6 g# w8 _) G) j8 H- i; k圖我都隨便畫..加工廠看得懂註解說明就好..

gzpx54

xuhongren 发表于 2014-4-28 15:26 static/image/common/back.gif
目前不知道有什么办法

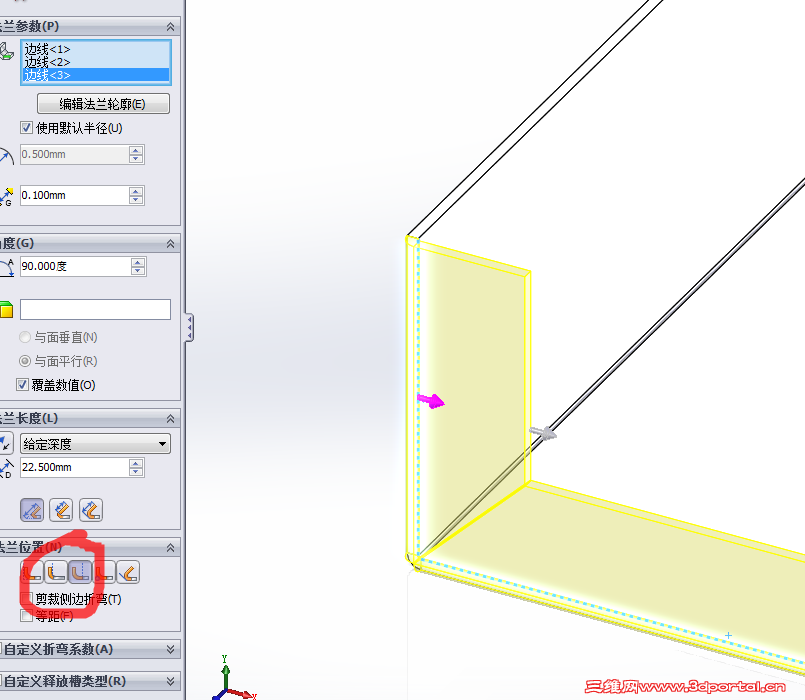

谢谢大神！小弟再请教你一个问题：知道折弯扣除量，但是展开图尺寸总是不对，怎么办呀？求解压!!（在边线法兰，材料在内，就会准确，可是又会出现之前那种情况，实在不知道怎么画）
: f) X, ?; z+ ^3 J3 o. f

gzpx54

1 D5 N* E0 B' @: T1 |

neko 发表于 2014-4-28 17:30 static/image/common/back.gif
. P* K" F' m* h; C; P& N是要折還是要用捏的阿....要無縫無洞一般就焊接打磨..
1 @8 `) k  s# M( }! W技術要求寫清楚..
( x  ?/ q1 d" j圖我都隨便畫..加工廠看得懂註解 ...

) C9 O0 n% i' b  [! P大神，是折弯的，请问知道厂里面的折弯扣除量，边线法兰的位置要选哪一种，才能保证展开尺寸符合厂的要求呢？？谢谢了！！！

neko

gzpx54 发表于 2014-4-28 17:41 static/image/common/back.gif
大神，是折弯的，请问知道厂里面的折弯扣除量，边线法兰的位置要选哪一种，才能保证展开尺寸符合厂的要求 ...

彎折係數,不同機台折出來的可能都不同. 那個給加工廠去煩惱就好.
1 P- N9 p/ l3 C
9 q7 l2 r+ l* t  D9 i. N7 J1 C) t4 Z除非你要自己出展開圖...那要知道搭配機台的實作係數.

在下都只出三視圖.展開圖加工廠自己會處理.
) r& _9 x& M  q$ _

gzpx54

neko 发表于 2014-4-28 19:20 static/image/common/back.gif
* r" Q  I% G& g' `: A: u彎折係數,不同機台折出來的可能都不同. 那個給加工廠去煩惱就好.
" {- ^6 o$ m9 {" z+ a! \/ e
/ G# D( `2 I$ a2 o/ [5 L9 h除非你要自己出展開圖...那要知道搭配 ...

" [8 f5 x7 \' t0 z3 H恩恩，谢谢你了。
