如何画收缩流道和扩散流道？

小明的故事 · 发表于 2014-4-2 16:12:51

您需要登录才可以下载或查看，没有帐号？注册

x

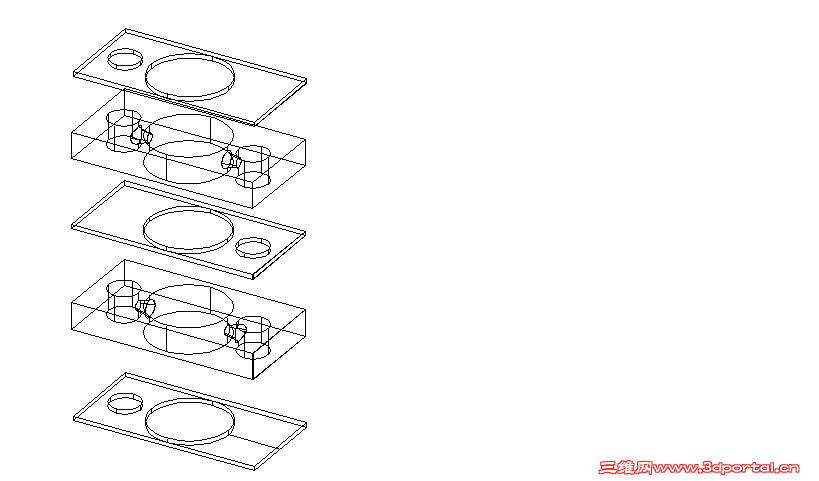

初学solidworks，没有摸索出怎么画收缩流道和扩散流道。急求大神给与帮助！！

tangcarlos3d · 发表于 2014-4-2 16:39:37

用旋转切除即可。

小明的故事 · 发表于 2014-4-2 19:12:55

tangcarlos3d 发表于 2014-4-2 16:39 static/image/common/back.gif( D; y7 [9 T7 R; Z) U: e0 O; |* \
用旋转切除即可。

能加你qq吗
我在做毕业设计
实在不懂这个

小明的故事 · 发表于 2014-4-2 19:13:53

tangcarlos3d 发表于 2014-4-2 16:39 static/image/common/back.gif
2 |# v' R6 m7 C$ @用旋转切除即可。

因为流道在内部的

tangcarlos3d · 发表于 2014-4-2 21:18:08

在流道的中心线平面内做个旋转切除即可。可以先做过平面与地面平行，与底面的距离为流道的高度，在做面与面相交的中心线，最后再旋转切除两个锥度孔就形成了内浇道。

小明的故事 · 发表于 2014-4-2 21:53:21

tangcarlos3d 发表于 2014-4-2 21:18 static/image/common/back.gif
5 v- L' I, B6 `在流道的中心线平面内做个旋转切除即可。可以先做过平面与地面平行，与底面的距离为流道的高度，在做面与面 ...

在吗？是哪个面和哪个面相交的中心线？

小明的故事 · 发表于 2014-4-2 21:56:01

小明的故事发表于 2014-4-2 21:53 static/image/common/back.gif
# S; P$ E# x9 _3 F8 L9 L; K在吗？是哪个面和哪个面相交的中心线？

因为自己看软件，所以没有找到类似的实例，可否加你QQ

tangcarlos3d · 发表于 2014-4-2 22:04:32

做一个水平辅助平面，高度等于流道中心线的高度，与垂直长方形对称面的交线是中心线，再旋转切除。

小明的故事 · 发表于 2014-4-3 19:48:42

tangcarlos3d 发表于 2014-4-2 22:04 static/image/common/back.gif
/ x+ I, @" V, o# N, A2 o做一个水平辅助平面，高度等于流道中心线的高度，与垂直长方形对称面的交线是中心线，再旋转切除。

如何在长方体中添加水平辅助面？一直没有添加成功

小明的故事 · 发表于 2014-4-8 13:43:37

tangcarlos3d 发表于 2014-4-2 22:04 static/image/common/back.gif
9 f# J; M5 q- X$ M P6 Y做一个水平辅助平面，高度等于流道中心线的高度，与垂直长方形对称面的交线是中心线，再旋转切除。

在长方体内无法设立参考基准面。。。

北京威成亚-谢 · 发表于 2014-4-8 14:01:28

用放样切割那就

tangcarlos3d · 发表于 2014-4-8 14:03:13

本帖最后由 tangcarlos3d 于 2014-4-8 14:05 编辑

小明的故事发表于 2014-4-8 13:43 http://www.3dportal.cn/discuz/static/image/common/back.gif' G+ g9 g, ?+ o, c, R& q! N
在长方体内无法设立参考基准面。。。

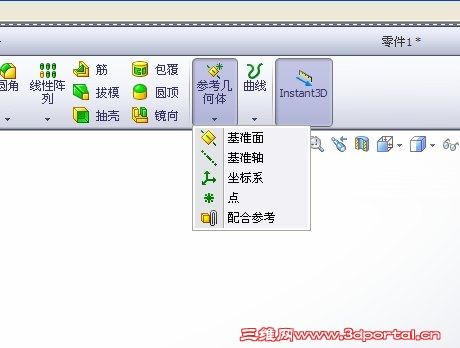

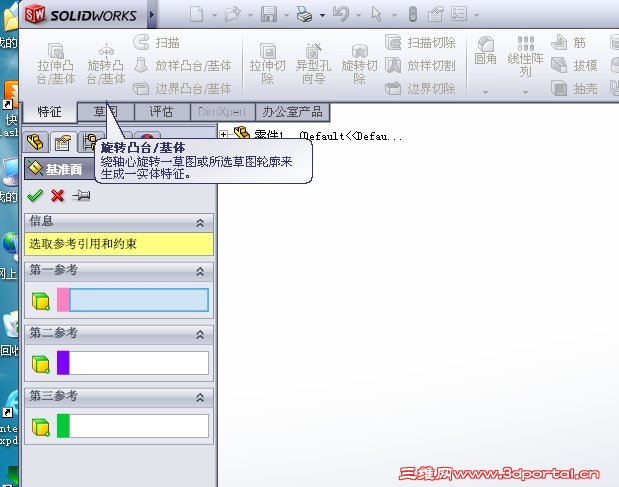

用建立“参考几何体”命令建立基准面、中心线。再点你要参考的1、2、3个面。
