菜鳥教程--【旋转剖切线如何满足国标】

gt.adan · 发表于 2014-3-20 13:52:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

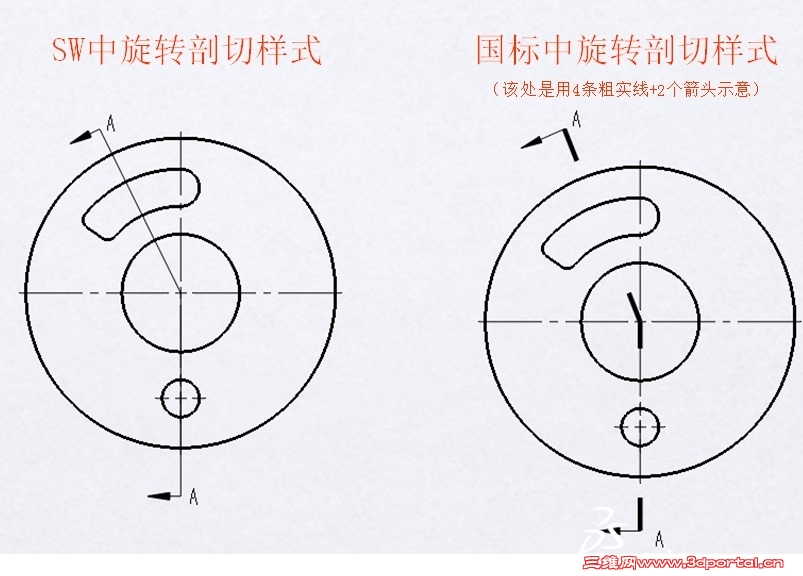

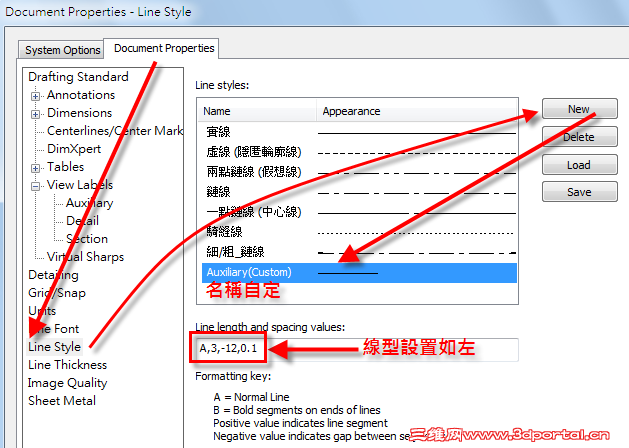

1.開啟工程圖，如下設置自定義一新的線型(名稱自定)。
2014-3-20 下午 01-34-16.png

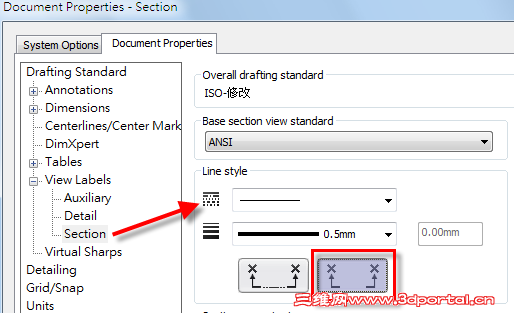

2.如下設置改變剖面線型。箭頭所指處下拉選取方才新增的線型。
2014-3-20 下午 01-39-01.png

3.完成後別忘記另存成模板方便日後調用。

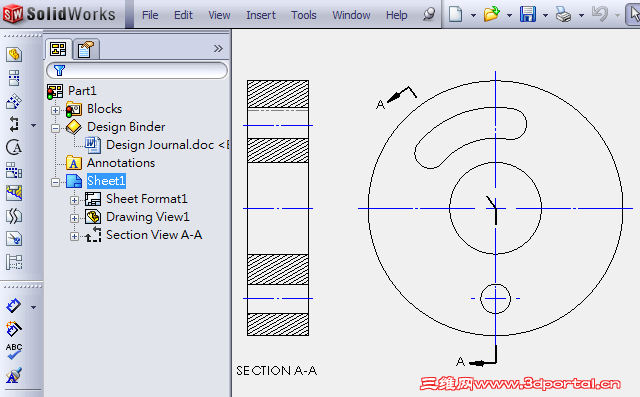

4.成果展示~~
2014-3-20 下午 01-27-02.png
