(悬赏100)关于Solidworks2012钣金展开问题

zjsully · 发表于 2014-2-20 12:43:43

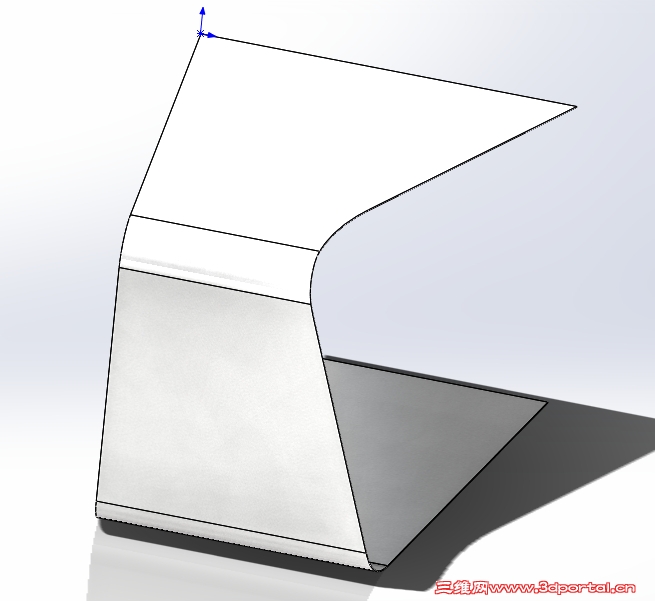

附件里的1是用2011版SW画并展开的图
附件里的2是用2012版SW画并展开的图

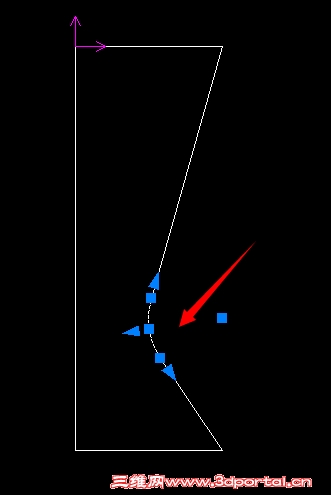

问题:都是SW软件展开的,版本不一样对应的CAD展开文件不一样(红色部分放大重生成后会显示:2011软件的是圆弧,2012软件的是直线,我需要的是圆弧),但我一直都用2012版的SW,没办法再回去用2011版的,希望高手帮忙看看是2012软件本身问题还是设置问题,如果设置要怎么设置才能解决这个问题?

圆弧部分展开问题.rar (195.81 KB, 下载次数: 33)

sam_chao · 发表于 2014-2-20 12:43:44

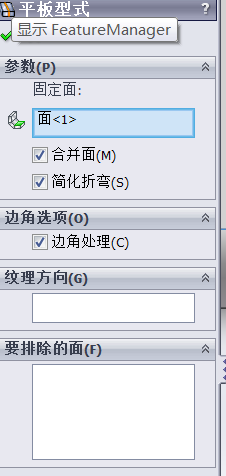

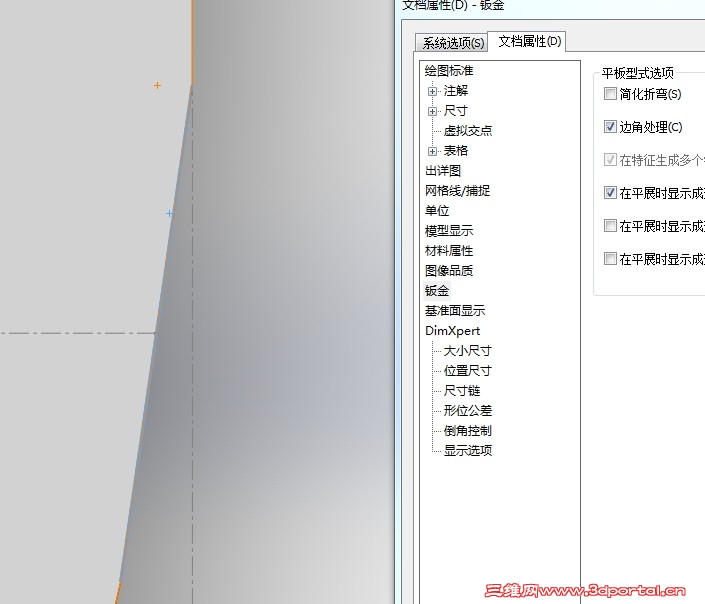

还是我告诉你吧，不是软件问题，需要编辑平板型式，取消简化折弯，得到是圆弧

yzh621 · 发表于 2014-2-20 13:26:58

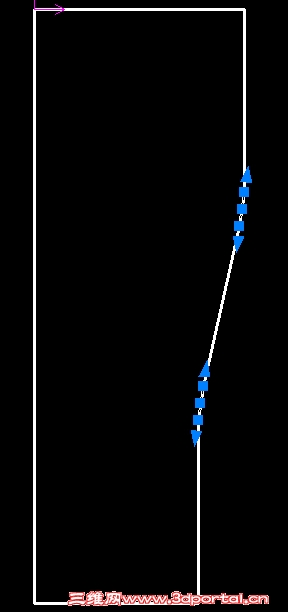

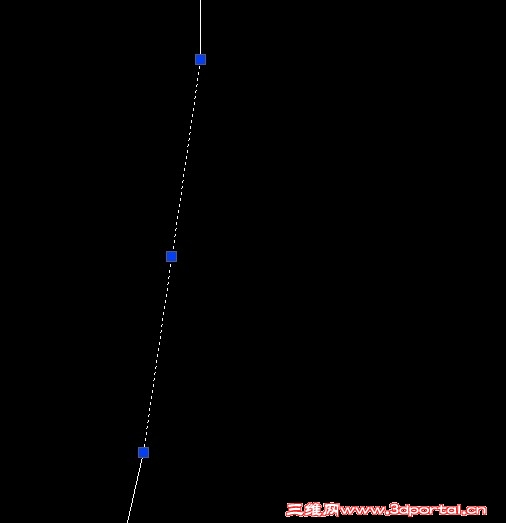

展开时就是直线

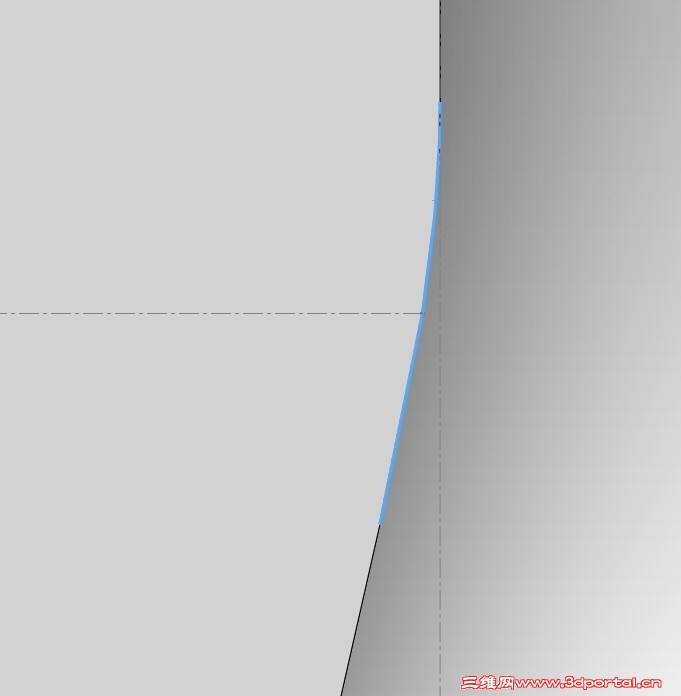

如图：

这是2014版的
可以2011版那个是【多段线】逼近那不是圆弧
转成CAD就是直线了

zjsully · 发表于 2014-2-20 13:38:23

用2011版的打开1文件就是圆弧

yzh621 · 发表于 2014-2-20 13:38:52

你要是把它做成【圆弧】那导出来绝对也是【圆弧】了

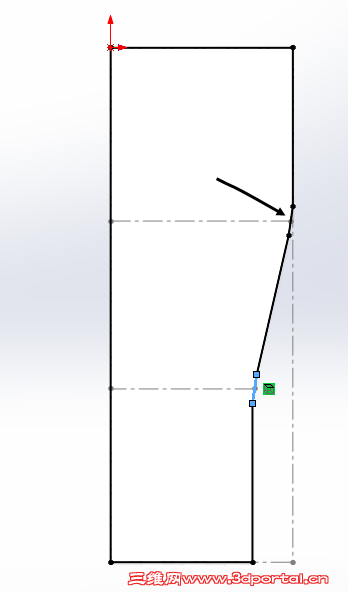

SW: QQ截图20140220133733.jpg

DWG:

yzh621 · 发表于 2014-2-20 13:40:54

看来与版本有点关系

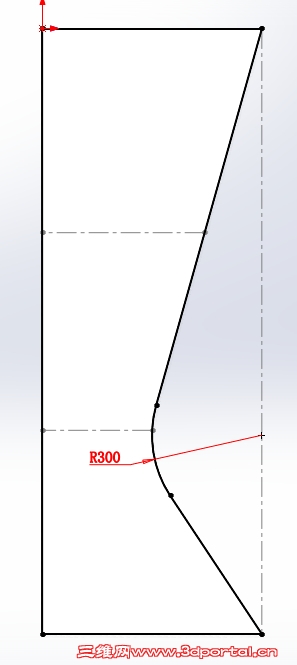

2011是样条：

zjsully · 发表于 2014-2-20 13:44:45

yzh621 发表于 2014-2-20 13:38 static/image/common/back.gif2 }/ u; x7 |% d7 @+ q2 N: i
你要是把它做成【圆弧】那导出来绝对也是【圆弧】了
2 W4 w& Q" ~; j% C4 l* B% s! q- p! GSW:

问题是那地方如果要切除的画必须是侧面直线切除

474999306 · 发表于 2014-2-20 13:52:36

我用楼主给的2012版本的文件展开的就是圆弧，我的sw基本没设置过，也学是楼主哪个地方设置的问题，也许是版本有问题

yzh621 · 发表于 2014-2-20 13:54:34

zjsully 发表于 2014-2-20 13:44 static/image/common/back.gif
' n4 }% v% ^+ j0 C2 q% q H) X9 |问题是那地方如果要切除的画必须是侧面直线切除

我使用圆弧测试了下没有问题
按理说绝对是样条才合适啊

zjsully · 发表于 2014-2-20 14:08:58

yzh621 发表于 2014-2-20 13:54 static/image/common/back.gif+ ~1 l$ l {& h$ n/ i2 i2 b
我使用圆弧测试了下没有问题. t# j3 k0 k" k. G4 C
按理说绝对是样条才合适啊

不太明白你的意思,你能不能用2012画一张尺寸一模一样图?

zjsully · 发表于 2014-2-20 14:10:50

474999306 发表于 2014-2-20 13:52 static/image/common/back.gif$ M) Q+ ?& K/ _4 l5 H$ S" ^; q8 ^
我用楼主给的2012版本的文件展开的就是圆弧，我的sw基本没设置过，也学是楼主哪个地方设置的问题，也许是版 ...

展开文件上传下看看

zjsully · 发表于 2014-2-20 14:29:23

寂静天花板发表于 2014-2-20 14:24 static/image/common/back.gif. Y; |* w: i5 a# R! k/ b6 p
楼主这么肯定那个展开是圆弧吗，有实物证明吗，2012版的，用CAXA电子图板打开，直线

当然肯定,实物都做出来了出了问题,我找了很久没找出原因,所以到论坛上来求助的,如果实物图片对你有什么帮助,你确定需要的话我可以去车间拍照

yzh621 · 发表于 2014-2-20 14:49:18

zjsully 发表于 2014-2-20 14:08 static/image/common/back.gif
* Y; O3 z/ T7 c7 v0 W$ \ y, z不太明白你的意思,你能不能用2012画一张尺寸一模一样图?

我的意思是说我用【纯圆弧】测试一下合适
就是说如果展开是【圆弧】的话就没有问题
展开是【样条】就是有问题了
我用2014按照尺寸做出来，展开也是直线

zjsully · 发表于 2014-2-20 14:56:28

yzh621 发表于 2014-2-20 14:49 static/image/common/back.gif1 B2 E) ]2 |, J7 }8 H
我的意思是说我用【纯圆弧】测试一下合适
- J* Z" J3 r& `$ K( L就是说如果展开是【圆弧】的话就没有问题
5 P8 [7 Y3 T/ @9 f: S- v展开是【样条】 ...

明白了,现在问题就是这样的,我这里用2012做出来也是直线.

其实2011做出来的效果也不能算是弧线,在CAD里面定义应该算是多义线(是一小段一小段直线构成的弧线),但是这样的展开才是我这里生产实际需要的

yzh621 · 发表于 2014-2-20 15:08:07

zjsully 发表于 2014-2-20 14:56 static/image/common/back.gif4 q6 N& E# \- W L9 R, C
明白了,现在问题就是这样的,我这里用2012做出来也是直线./ {) p) X3 w7 r3 ^4 O

3 A+ U. p' W4 g& T9 @$ U# q" B其实2011做出来的效果也不能算是弧线,在CAD里 ...

对其实绝对是样条曲线这个能想来

看来这个问题确实在高版本存在或是哪里需要设置的问题了

meson · 发表于 2014-2-20 16:22:45

用插件转下应可以LG

zjsully · 发表于 2014-2-20 16:23:47

怎么转,能提供下详细步骤么?

314212186 · 发表于 2014-2-20 23:04:19

用logopress可以的

zjsully · 发表于 2014-2-21 08:04:18

314212186 发表于 2014-2-20 23:04 static/image/common/back.gif
! Q+ B3 f" w" L! Y* [' m; u2 ]用logopress可以的

能做个图上传看看么?

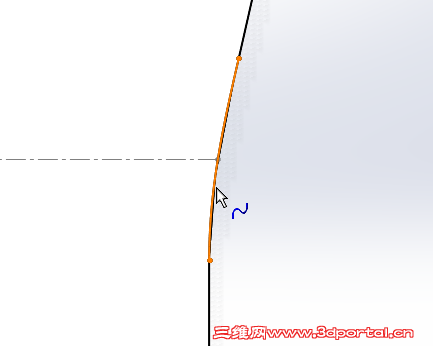

sam_chao · 发表于 2014-2-21 09:02:03

附上图片，看看吧，LZ软件还得学学

txz1314 · 发表于 2014-2-21 09:31:12

不同的版本展开的默认设置可能不同，20楼说的对取消简化折弯不管哪个版本，展开都是圆弧样条曲线。

zjsully · 发表于 2014-2-21 10:50:47

开始看了20楼的回答,很兴奋,以为可以搞定了,但是实际试下来还是不是行,展开的文件仍旧是直线,郁闷.......

zjsully · 发表于 2014-2-21 11:38:27

可以了,给分,谢谢
