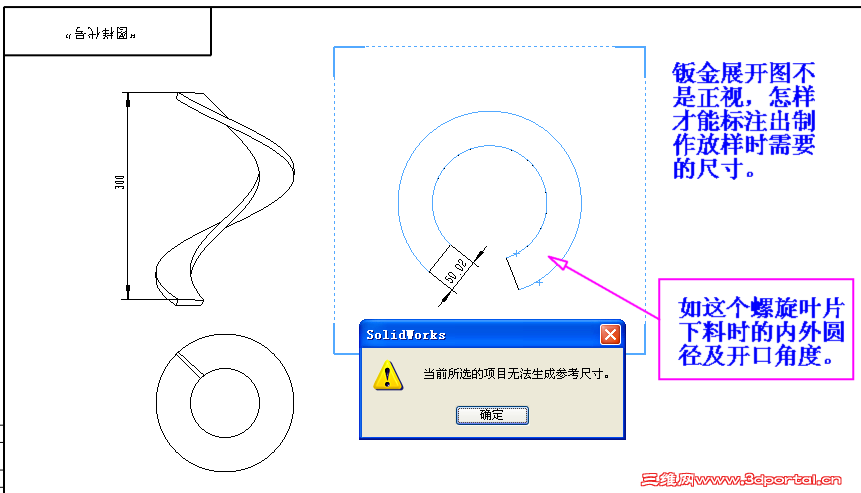

[求助] 钣金展开工程图怎样生成标注尺寸

[复制链接]
发表于 2014-1-10 15:32:39 | 显示全部楼层 |阅读模式 来自: 中国江苏无锡

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
发表于 2014-1-10 16:04:15 | 显示全部楼层 来自: 中国湖北咸宁
你这个,在成型后是圆形的话,那展开状态下就肯定不是正圆形的,不是正圆形怎么标注半径?
 楼主| 发表于 2014-1-10 17:53:09 | 显示全部楼层 来自: 中国江苏无锡
NC@jiang@nan 发表于 2014-1-10 16:04 static/image/common/back.gif
& D* Z/ s3 O9 R5 a  J6 G& Y; K你这个,在成型后是圆形的话,那展开状态下就肯定不是正圆形的,不是正圆形怎么标注半径?

4 C5 d6 F4 d$ O) e1 G' M7 R我知道它不是圆形,而是一条样条曲线。但我要按它制作下料,总得要有下料尺寸,我就是求教怎样标注下料所需的尺寸。
发表于 2014-1-10 18:32:45 | 显示全部楼层 来自: 中国江苏苏州
可以把圆弧等分成若干段,标注其坐标位置就可以了,中间线过渡
发表于 2014-1-10 18:54:46 | 显示全部楼层 来自: 中国河北沧州
这个我要好好看看
发表于 2014-1-11 08:50:34 | 显示全部楼层 来自: 中国江苏苏州
样条曲线画出来一般加工不出来,除非按3D加工,这其实就是一个圆环变形之后的图形,所以画一个被割开的圆环就好了,之后再将它拉变形
 楼主| 发表于 2014-1-11 08:53:20 | 显示全部楼层 来自: 中国江苏无锡
寂静天花板 发表于 2014-1-11 08:11 static/image/common/back.gif3 s1 ]) W) x6 G; q2 r/ g9 D6 ]- l
用插入模型项目把草图尺寸引进来
. B; _0 `- ]7 T9 @) c; U5 {% F
我很菜,大神能否详细讲解一下操作步骤,或把我下的源文件在工程图中标注一下。

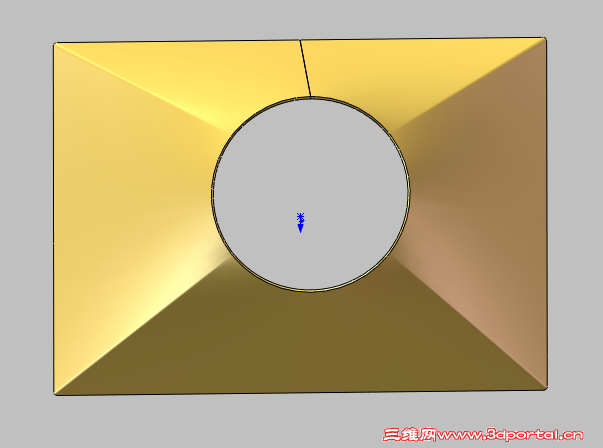

$ i: V1 s- W2 ]8 {% Y DF0.PNG 1 E7 d8 e( {9 J7 S6 J

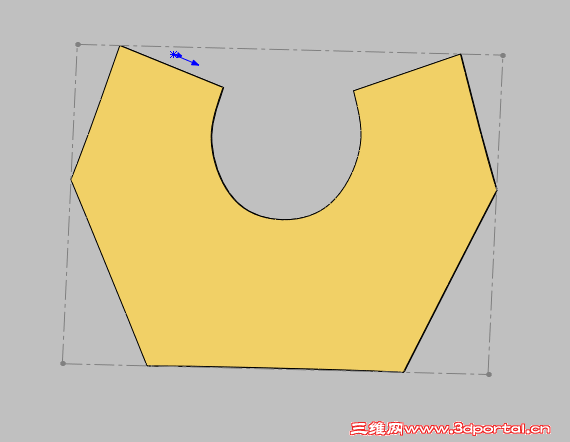

/ i/ j1 r8 k% @. K: B/ ^ DF1.PNG
+ A  X; C  Q0 N% |7 J0 d% [7 |$ r8 Q6 k2 s* r9 D2 i0 P5 D* |. u& X

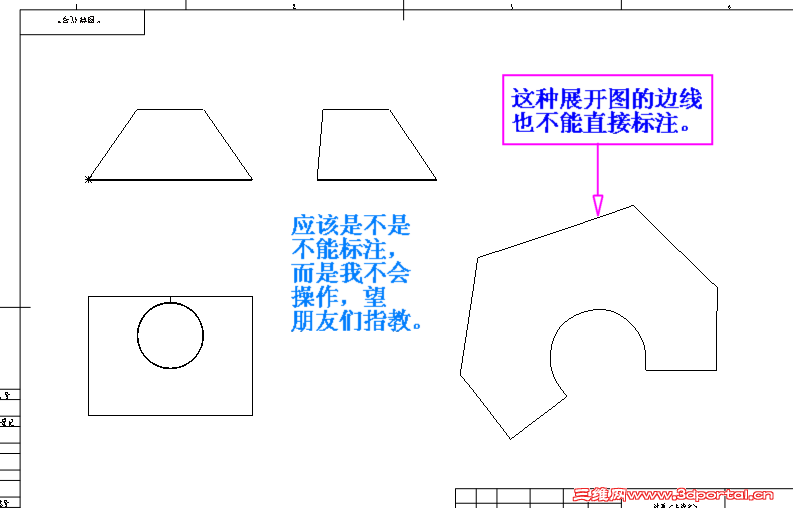

DF2.PNG & Y8 P5 Q# {& h- U8 w, }/ ?

9 z7 z& r6 V6 l- t, d, ?
) E3 q1 ^: W9 @2 L: a8 K2 @( {源文件(2012版):/ W; G) A* v8 O+ e& w2 |* A% L
螺旋叶片.zip (531.88 KB, 下载次数: 6)
发表于 2014-1-11 22:40:07 | 显示全部楼层 来自: 中国广东阳江
照你以上这几张图!~有个小建议用金林钣金软件!~自动标注尺寸的
 楼主| 发表于 2014-1-13 09:02:06 | 显示全部楼层 来自: 中国江苏无锡
茂名-机械-小岑 发表于 2014-1-11 22:40 static/image/common/back.gif
& n( Y9 o* t/ q7 D  o' }1 f( H3 Y照你以上这几张图!~有个小建议用金林钣金软件!~自动标注尺寸的

7 M2 d) z3 E3 u& t4 {9 W7 C% o金林钣金是可以的,我也一直用,但我想了解在SW中怎么样才能标注。
+ u# L( T3 m" A% N. U0 s  P) a& V1 O6 a& K* A

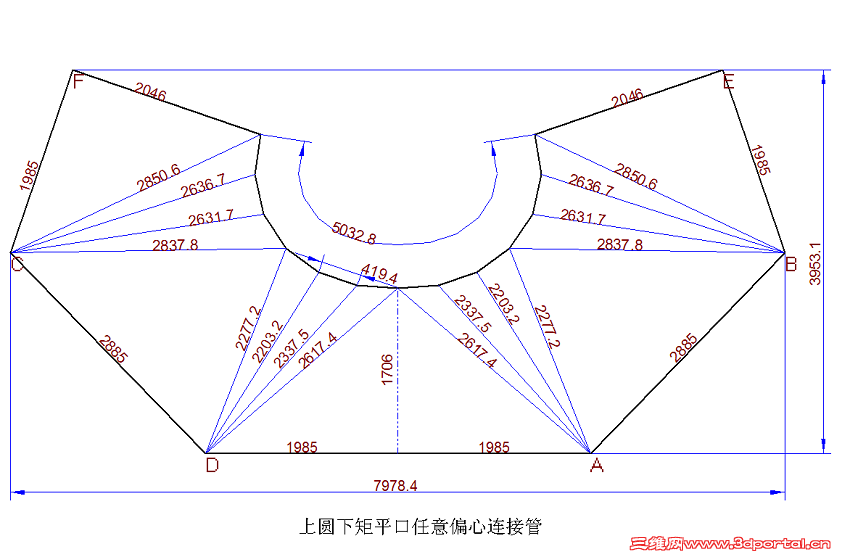

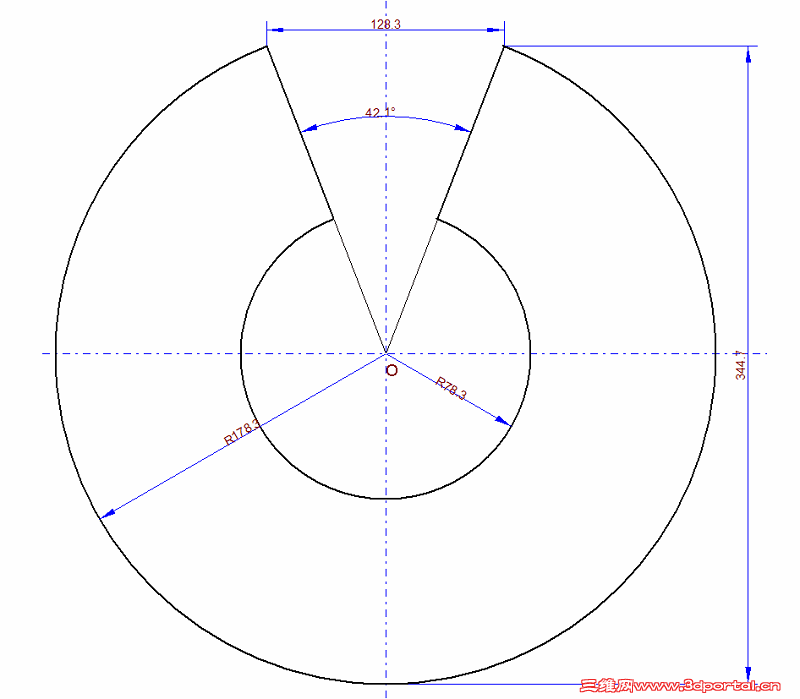

这是在金林钣金中展开图,它既直观又漂亮:
; c* A6 V. r2 K/ t5 o. E2 u7 p e2e1.PNG
( s; l7 U2 Y! h  f! U: w: D& P) ], C9 h: u) T' K

! p& _7 G7 m+ C9 N, G* a. J e2e2.PNG
发表于 2014-5-11 11:54:03 | 显示全部楼层 来自: 中国福建厦门
lvdeping 发表于 2014-1-13 09:02 static/image/common/back.gif
3 C; K+ d( B& E: S金林钣金是可以的,我也一直用,但我想了解在SW中怎么样才能标注。) ~3 `3 @8 h! J4 T

1 a5 T6 @( n: R, U, w这是在金林钣金中展开图,它既直观 ...

* Q! b8 o: X0 z+ O  Z( SSW是不是不能在工程图中出这样具有折弯线的图?我都是用CAD展开?!哎费事啊,多谢赐教
发表于 2014-5-12 17:40:21 | 显示全部楼层 来自: 中国北京
虚心学习了  高手啊
