[求助] SOLIDWORKS能做这样的标注吗

[复制链接]
发表于 2013-12-14 09:23:00 | 显示全部楼层 |阅读模式 来自: 中国浙江温州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

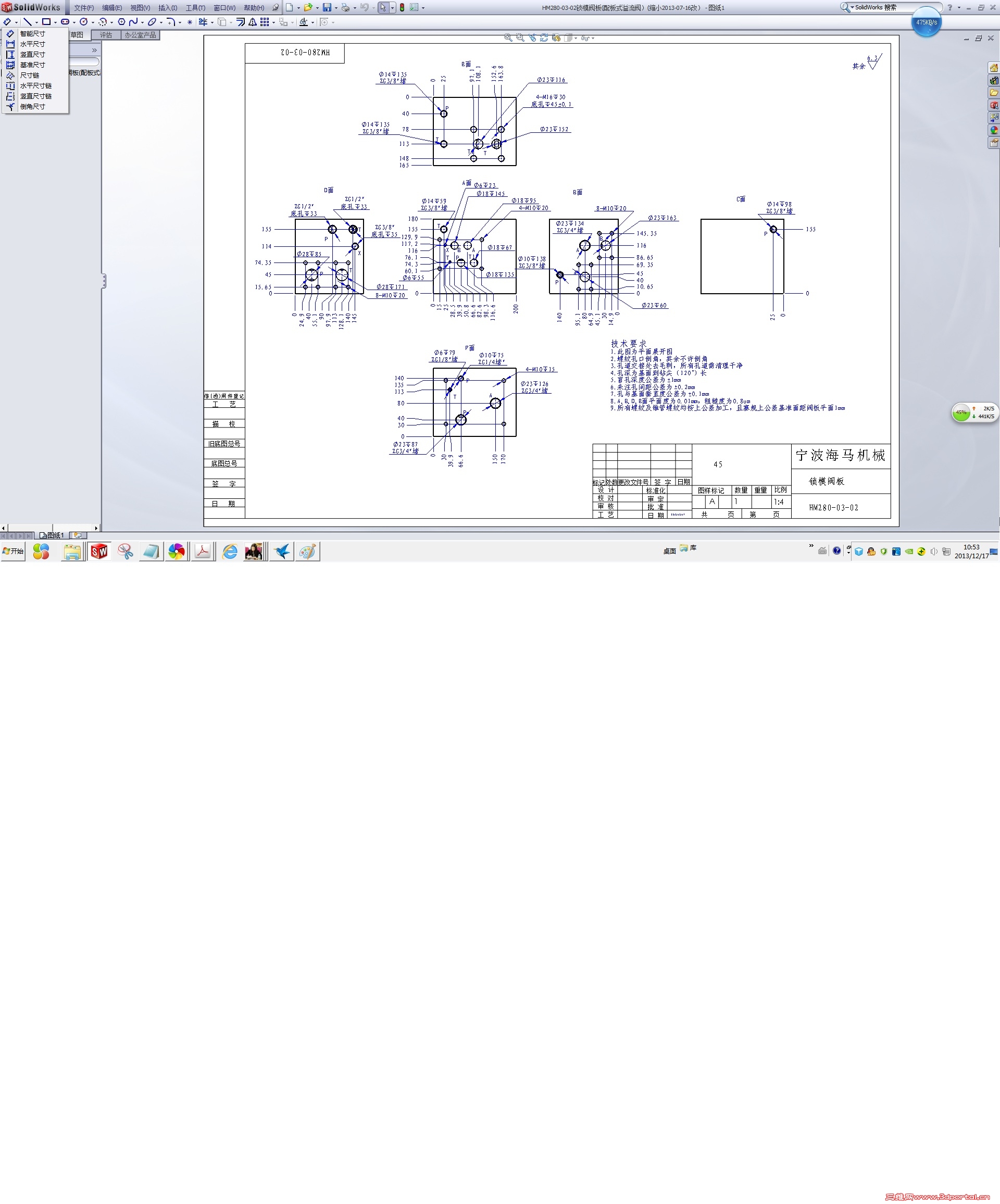

IMG_20131214_092145.jpg 这种怎么标的0 m: O) K2 X5 [( Y, p% p
发表于 2013-12-14 09:32:21 | 显示全部楼层 来自: 中国湖北襄阳
有个尺寸链标注,同你这个差不多!
发表于 2013-12-14 09:38:34 | 显示全部楼层 来自: 中国四川乐山
你这个应该是标中心坐标的吧……
 楼主| 发表于 2013-12-14 09:42:08 | 显示全部楼层 来自: 中国浙江温州
xftqb 发表于 2013-12-14 09:32 static/image/common/back.gif
5 Q' _3 E% p( F7 j3 W) N有个尺寸链标注,同你这个差不多!

0 y! z- K0 ]- S那样中间还是有连线,尺寸多的时候就很乱了,这种是以原点标注
 楼主| 发表于 2013-12-14 09:44:18 | 显示全部楼层 来自: 中国浙江温州
啥都没准 发表于 2013-12-14 09:38 static/image/common/back.gif
- o+ t9 O  s2 o) U你这个应该是标中心坐标的吧……

& B4 q" H9 t$ l* J是以一个原点来标注的
发表于 2013-12-14 09:56:17 | 显示全部楼层 来自: 中国浙江嘉兴
你这个是注塑模具上的部件吗?这种我知道的插件软件上有自带的吧。比如logopress3有这种类似的。可以在孔的附近标注,/ e" N; X/ o' Q: u
希望知道的朋友详解。
 楼主| 发表于 2013-12-14 09:58:29 | 显示全部楼层 来自: 中国浙江温州
licoolicoo 发表于 2013-12-14 09:56 static/image/common/back.gif
/ |  D( `) s, t! q你这个是注塑模具上的部件吗?这种我知道的插件软件上有自带的吧。比如logopress3有这种类似的。可以在孔的 ...
$ n8 i2 D3 @$ d% c0 Z+ m; A6 k
这是冲模上的,看别人都用这种标的。CAD标的
发表于 2013-12-14 10:00:05 | 显示全部楼层 来自: 中国浙江嘉兴
jak110 发表于 2013-12-14 09:58 static/image/common/back.gif5 f3 _2 N, o& o9 T7 L6 _
这是冲模上的,看别人都用这种标的。CAD标的

7 v% J9 p* X: ]; q1 a你看一下logopress3好像有这种标注,自己搜索看一下。
发表于 2013-12-14 10:03:22 | 显示全部楼层 来自: 中国广东深圳
SW可以这样按坐标标注的,具体的要研究下,很多年没这样标注过了。
 楼主| 发表于 2013-12-14 10:12:41 | 显示全部楼层 来自: 中国浙江温州
NC@jiang@nan 发表于 2013-12-14 10:03 static/image/common/back.gif/ c) h/ n6 J3 ]3 X* N4 i5 q0 \
SW可以这样按坐标标注的,具体的要研究下,很多年没这样标注过了。
7 K3 `) G+ e& D" b. d
要插件吗?这种标注有什么特定名称不
发表于 2013-12-14 10:24:29 | 显示全部楼层 来自: 中国广东深圳
jak110 发表于 2013-12-14 10:12 static/image/common/back.gif4 [4 |' u3 R/ M+ z0 ?& e9 s
要插件吗?这种标注有什么特定名称不
. t; _% C; o2 B. E& U% y5 L1 W( E& N
我记得我06年时这样标注过,没用插件
 楼主| 发表于 2013-12-14 10:25:30 | 显示全部楼层 来自: 中国浙江温州
NC@jiang@nan 发表于 2013-12-14 10:24 static/image/common/back.gif
( E5 G  C" Z$ n4 i) d$ G8 r我记得我06年时这样标注过,没用插件

' d# P+ j8 N# _, F% f; g0 {$ Y- [) y怎么标的,想下看看
发表于 2013-12-14 10:30:26 | 显示全部楼层 来自: 中国四川乐山
jak110 发表于 2013-12-14 09:44 static/image/common/back.gif) X# o+ W. l# j
是以一个原点来标注的
2 @& B/ w. P* E$ d3 @9 m, Y  j  G# r; G

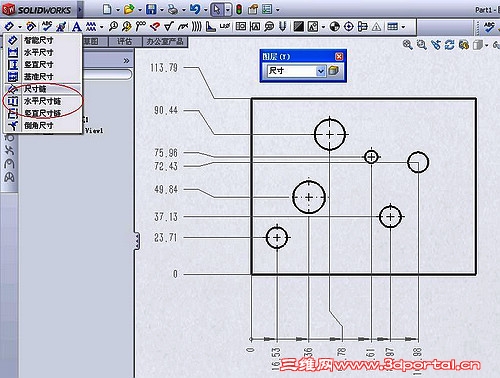

如果只想标注圆心的话就可以这样……如图
+ Z. t% q8 a" k, w5 U

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-12-14 10:44:27 | 显示全部楼层 来自: 中国广东深圳
那是孔表标注,可以的。
 楼主| 发表于 2013-12-14 11:02:26 | 显示全部楼层 来自: 中国浙江温州
啥都没准 发表于 2013-12-14 10:30 static/image/common/back.gif
$ U, z! [1 |7 t1 L8 ?/ m如果只想标注圆心的话就可以这样……如图

) q, `6 }9 {6 [! ~- L2 g& Q0 ], h不是只标圆,其他的也要标的% H: s: A8 ^: \$ k% [
发表于 2013-12-14 14:05:27 | 显示全部楼层 来自: 中国天津
本帖最后由 cloudpeng 于 2013-12-14 14:07 编辑
! L# ~. a/ C$ L* w# d, i1 \: y* T7 V, L) ~

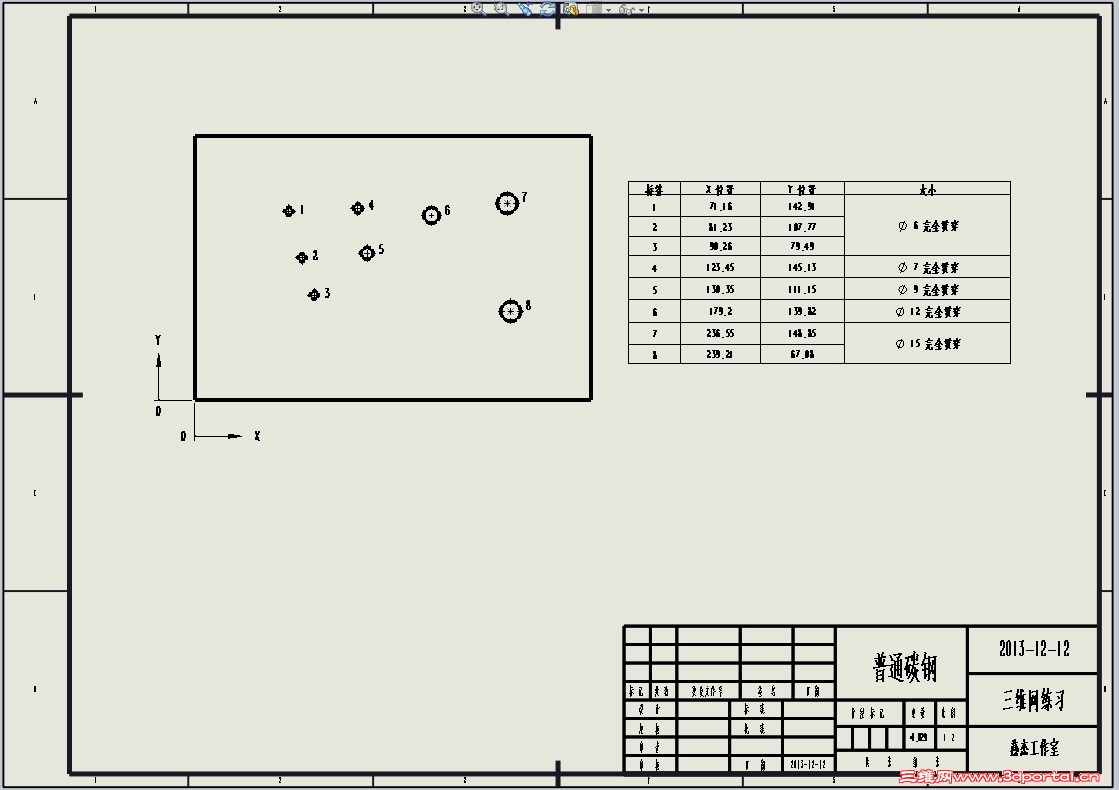

也可以做到的。(自动标注,1秒钟完成)
1 `8 ^! i& i8 ?# K4 E0 {/ r7 D$ b: v& ]9 Y( N, _7 h; h

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2013-12-15 15:52:34 | 显示全部楼层 来自: 中国浙江温州
cloudpeng 发表于 2013-12-14 14:05 static/image/common/back.gif8 _! s) [9 x: A; d3 g4 o& b
也可以做到的。(自动标注,1秒钟完成)

3 Q8 _7 K" F# h# D% F: ^/ A还是有点不一样
发表于 2013-12-15 16:57:05 | 显示全部楼层 来自: 中国广东珠海
jak110 发表于 2013-12-15 15:52 static/image/common/back.gif8 v/ n. o) {+ N4 {/ Y
还是有点不一样
+ x" ]6 U" ]4 I$ c- h! n3 _1 N& @
能看懂图纸就行,为啥子要一模一样
 楼主| 发表于 2013-12-16 09:51:41 | 显示全部楼层 来自: 中国浙江温州
yuyanliang12 发表于 2013-12-15 16:57 static/image/common/back.gif. F9 Y' r) U) l" E$ ]; n
能看懂图纸就行,为啥子要一模一样

* @. t: u) P0 J7 J& s' @+ X2 k/ u3 j是我觉得这种标注简洁,有时候标的多的话就很乱了
发表于 2013-12-16 10:11:42 | 显示全部楼层 来自: 中国辽宁盘锦
jak110 发表于 2013-12-16 09:51 static/image/common/back.gif
  v3 e2 y, x( Q3 _! d! _" g是我觉得这种标注简洁,有时候标的多的话就很乱了
8 c4 i7 ^/ L) N) F2 R3 m7 K
模具行业一般是坐标标注的
发表于 2013-12-16 10:29:08 | 显示全部楼层 来自: 中国湖南长沙
应该是可以做到的
, {" L0 Z& M" y4 s- L
 楼主| 发表于 2013-12-16 10:35:03 | 显示全部楼层 来自: 中国浙江温州
终于知道怎么标了,工具--选项--文档属性-尺寸--尺寸链--把显示为前面的勾选去掉--确定   然后用尺寸链标注
发表于 2013-12-17 10:48:23 | 显示全部楼层 来自: 中国浙江宁波
尺寸链标注即可!
 楼主| 发表于 2013-12-17 15:13:57 | 显示全部楼层 来自: 中国浙江温州
hightuch101 发表于 2013-12-17 10:48 static/image/common/back.gif
7 p- [  w0 O% v4 G尺寸链标注即可!

9 E' ~$ R3 k* p现在知道了,谢谢
发表于 2013-12-17 17:14:54 | 显示全部楼层 来自: 中国湖南长沙
学到了,点总是找得不很对
