[求助] 哪个高个告诉我画这个实体

[复制链接]
liaolingfei
发表于 2013-11-7 17:17:07 | 显示全部楼层 |阅读模式 来自： 中国广东中山

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

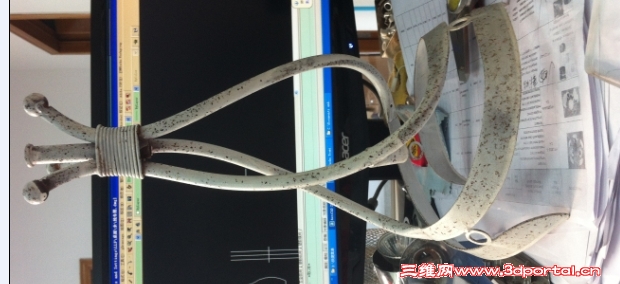

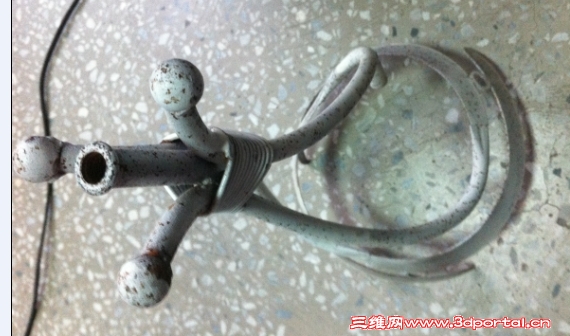

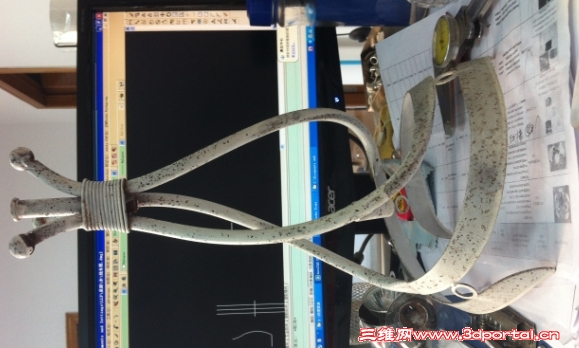

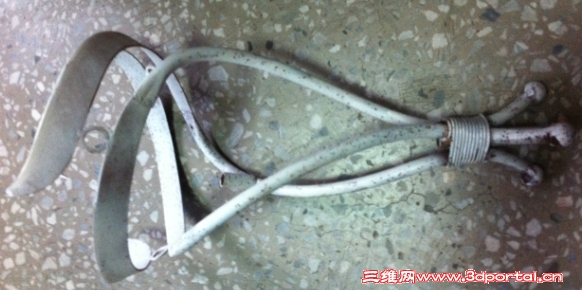

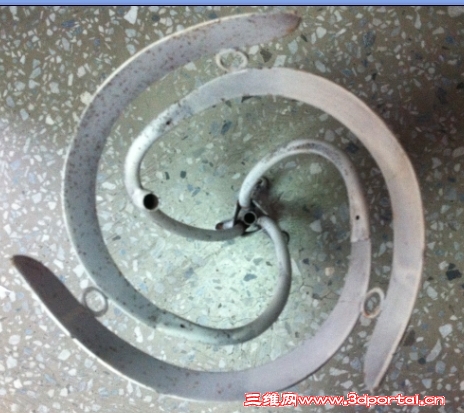

尺寸D180*425
回复

举报

danilso
发表于 2013-11-7 17:38:33 | 显示全部楼层 来自： 中国广东深圳
本帖最后由 danilso 于 2013-11-8 09:06 编辑

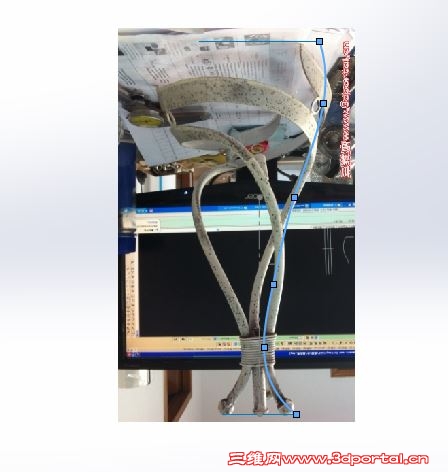

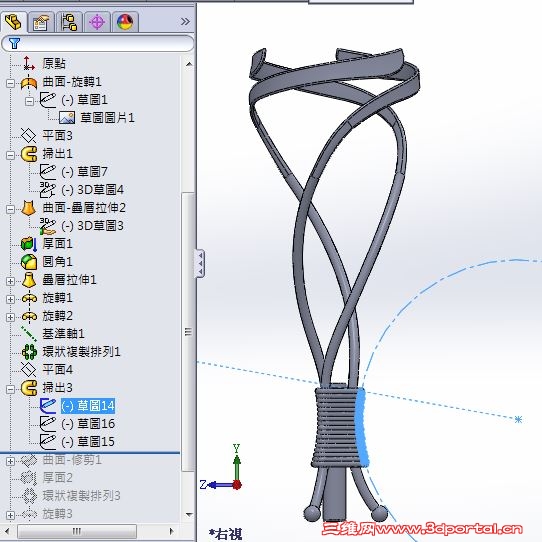

& b& A2 I2 O' W0 ~# i0 W' E* r8 o) B# Z$ J( h

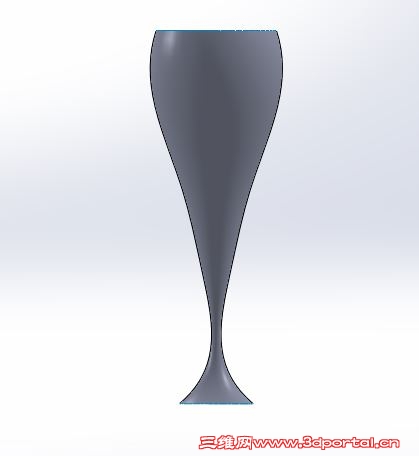

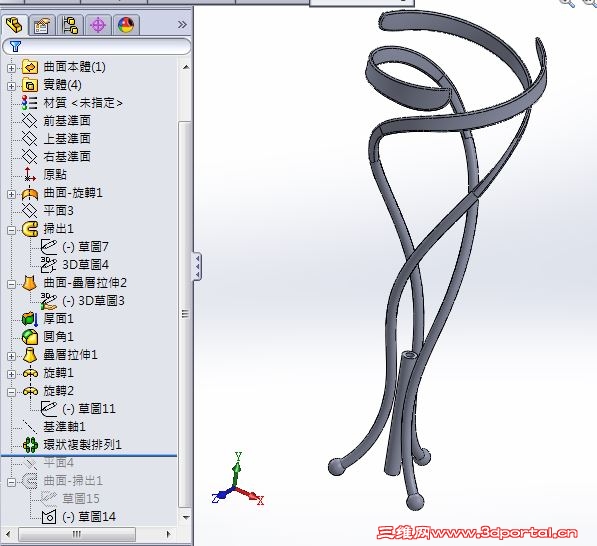

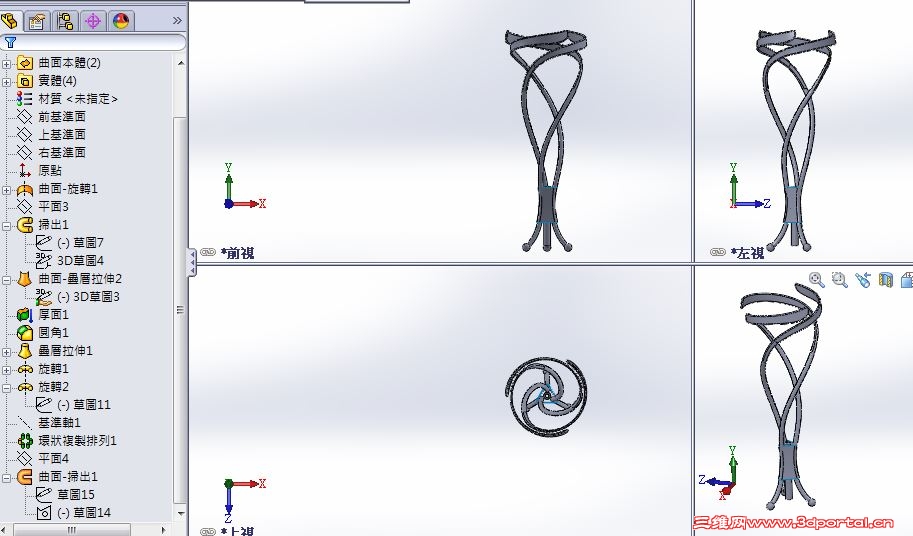

這容易掃出後再陣列& L4 x# a9 x/ ~4 H8 Z1 e& O
) Y: X3 t+ z, ~, o7 f( J7 t

5 d; T# b4 J2 X& Z* ]8 A* k" G1 R# I) N4 E/ R; S3 M, g

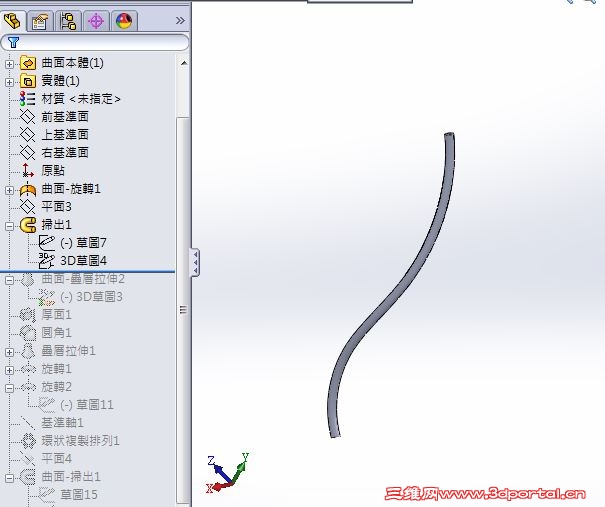

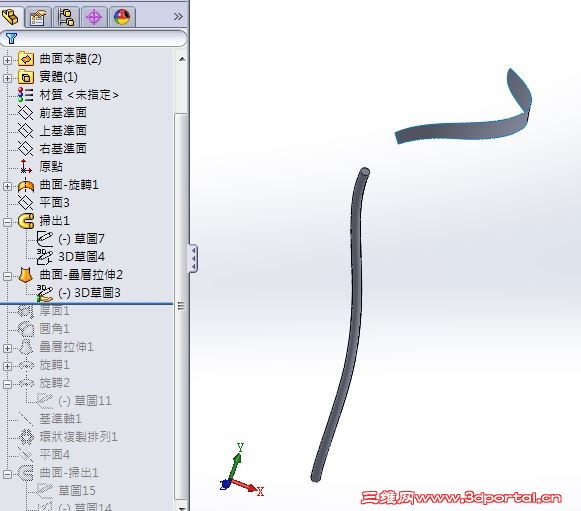

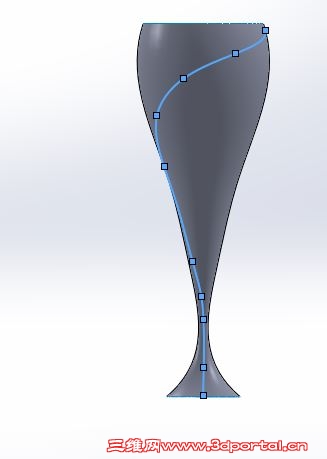

$ @  r) n1 c% o5 [. C! K$ d U2.JPG 6 J/ u) ~$ [9 |& o. `: z" j
U3.JPG 9 v$ C" j* m7 A" E

  h6 E8 `$ ^/ L  Z3 \1 z9 P; W U5.JPG 6 S% {( v; c) M- ^6 y3 A
. i' K" H1 |) K4 s
2 ^8 l* h8 [6 _6 y" ?7 q

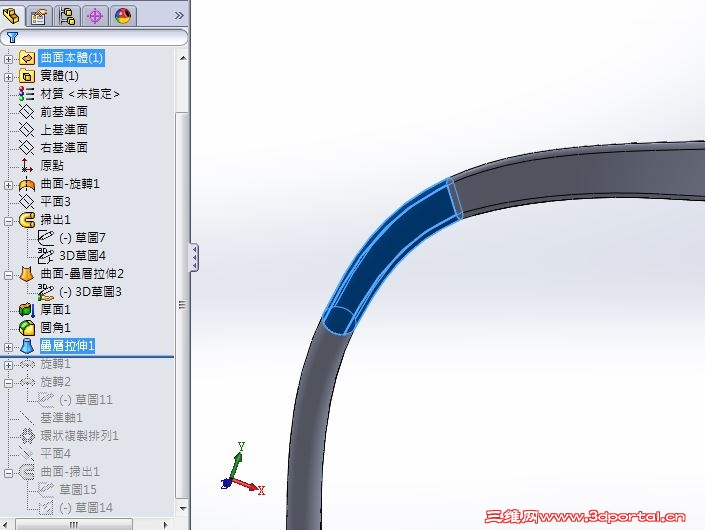

U8.JPG ' m* }) R4 L) S; k( ^# j
5 x5 c- C6 R, Q9 J  k U4.JPG : t7 j$ s, u9 N6 S5 J) V, m
$ [( [" ^/ x1 [1 E

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

gt.adan
发表于 2013-11-7 19:33:27 | 显示全部楼层 来自： 中国台湾
關鍵在掃出路徑，其他的沒什麼了
回复 支持 反对

举报

danilso
发表于 2013-11-7 20:37:34 | 显示全部楼层 来自： 中国广东深圳
gt.adan 发表于 2013-11-7 19:33 static/image/common/back.gif  C4 y8 \' m' \3 k3 d  ^/ y( q
關鍵在掃出路徑，其他的沒什麼了

1 |* Y7 }; ?2 s! `6 R# n: B- }0 F路徑只要在曲面上畫3d草圖也很容易.
回复 支持 反对

举报

gt.adan
发表于 2013-11-7 22:29:10 | 显示全部楼层 来自： 中国台湾
本帖最后由 gt.adan 于 2013-11-7 22:36 编辑 7 c! I: G2 A! ]2 x
danilso 发表于 2013-11-7 20:37 static/image/common/back.gif1 Q# H+ g8 Y: @# _6 ~6 Y9 d
路徑只要在曲面上畫3d草圖也很容易.

) p2 h; G4 ]9 z! L; c阿丹猜想晚一些就能看見您的大作，果真沒錯呀~~- R% G$ b. o6 A
曾經也想直接在曲面上做路徑，但經驗不足，結果總令人不滿意…' M2 R' P/ ^+ z
D 版的曲面運用得如魚得水，實物測繪功力更是不在話下，願多多與您學習。
0 U5 w9 \4 k1 f# O) y( b/ [======================================================$ U& e$ q0 @5 Y3 r3 N3 Y. v) v
以下做法，路徑採"一次過"的方式建模，3D草圖中的曲線其實很簡單就可以實現：# y, @8 n6 N0 C) b* h* w; u
一方程曲線(下方錐度螺旋)+樣條曲線(中間段)+平面圓弧(上段)
8 l- T1 |2 i9 `4 R; w% v' e時間傖促做得並不嚴謹而且尺寸亂抓，細部還得再下功夫~~旨在與D版交流一個思維~( O" U2 H4 V8 ~' w

, y: j/ `2 C8 U) J3 x7 T: }- G9 C# K6 b* T8 N4 j% X; {- N

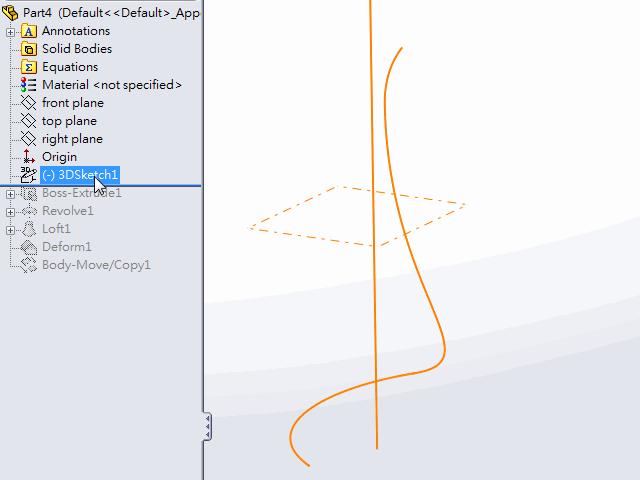

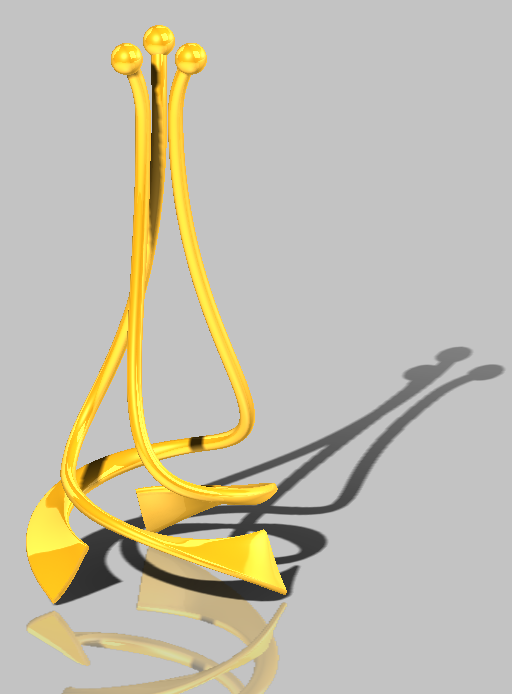

2013-11-7 下午 10-24-50.png
$ D* i0 f, o, o' ?
- h* P( b6 n$ Z3 l 55.gif
* |( f. B- P+ g

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

卢丽忠
发表于 2013-11-7 22:42:05 | 显示全部楼层 来自： 中国江苏苏州
danilso大师，我一直觉得Soliworks的曲面模块不如CATIA、UG和Pro/E，当然很大因素应该是我对SW曲面运用不熟练的原因。每次看到您用SW曲面都能随意的建模，想请教下您的看法，您觉得SW的曲面精度（三维模型用于CAM加工做刀具路径）怎么样？  G* U' z- |% _' a
之前工作中有一个底部为椭圆形的圆台部件，在椭圆长轴和短轴方向共设置四条引导线。做出的曲面最后我还是没敢用于实际加工，就怕出现问题。
回复 支持 反对

举报

卢丽忠
发表于 2013-11-7 22:42:55 | 显示全部楼层 来自： 中国江苏苏州
danilso 发表于 2013-11-7 17:38 static/image/common/back.gif
" @3 y5 \! z! ]  F這容易掃出後再陣列
# r1 \' c, ?9 z( D) M! _
danilso大师，我一直觉得Soliworks的曲面模块不如CATIA、UG和Pro/E，当然很大因素应该是我对SW曲面运用不熟练的原因。每次看到您用SW曲面都能随意的建模，想请教下您的看法，您觉得SW的曲面精度（三维模型用于CAM加工做刀具路径）怎么样？8 z* w. x# P' l8 N+ y2 ^: C
之前工作中有一个底部为椭圆形的圆台部件，在椭圆长轴和短轴方向共设置四条引导线。做出的曲面最后我还是没敢用于实际加工，就怕出现问题。
回复 支持 反对

举报

licoolicoo
发表于 2013-11-7 22:56:38 | 显示全部楼层 来自： 中国浙江嘉兴
楼上的朋友做完后可以验证一下就可以了。
回复 支持 反对

举报

liaolingfei
 楼主| 发表于 2013-11-8 08:01:50 | 显示全部楼层 来自： 中国广东中山
谢谢各位大师的指教。
回复 支持 反对

举报

liaolingfei
 楼主| 发表于 2013-11-8 09:43:25 | 显示全部楼层 来自： 中国广东中山
还想问下绑在铁管上面的铁线要怎样画. q; v$ R  M, u# A# `7 Y; c( a7 w
回复 支持 反对

举报

gt.adan
发表于 2013-11-8 15:03:36 | 显示全部楼层 来自： 中国台湾
本帖最后由 gt.adan 于 2013-11-8 15:32 编辑
; L( z# f  H( e  J: e& @
liaolingfei 发表于 2013-11-8 09:43 static/image/common/back.gif
& N: B, d/ f2 b还想问下绑在铁管上面的铁线要怎样画
9 J2 l$ @- O. W9 Y" e" K7 w& g

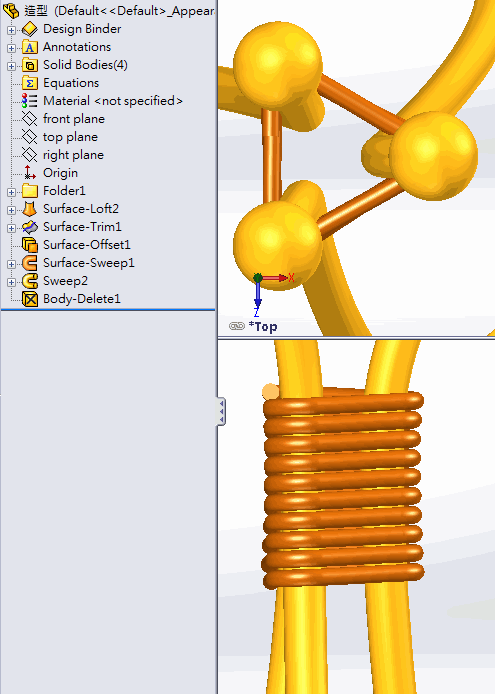

曲面交線就可以快速定義出"近似路徑"。1 B# @* u0 F, G, R; ~7 L' M# ]
建模方式和"異型簧"一樣(方形彈簧、楕圓彈簧等等)，帖子搜一下就有。3 |8 d) \+ D/ C* f# ~1 }( Y  a
關鍵在於如何建構出"緊貼"於實體外側的曲面~~) P% b! ~+ {3 r0 s5 \' T  V
$ ]$ N# l8 N) @# M" P
% U7 G2 ], f; O. `8 t' e
: I1 R$ @" d/ r/ r7 j5 I. b由下圖可看出繩子是繞著腳架包覆的，而不是垂直往下。即使設變也不會亮紅。5 j2 G- I! T" h  ~6 a( g' h

; d% _6 q) `* ]6 B" R7 w4 c 55.gif

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

danilso
发表于 2013-11-8 15:24:28 | 显示全部楼层 来自： 中国广东深圳
liaolingfei 发表于 2013-11-8 09:43 static/image/common/back.gif
0 e  v1 Y' P3 _& n. A4 b还想问下绑在铁管上面的铁线要怎样画
7 h  u& {5 p) e. A' s1 @1 _" r

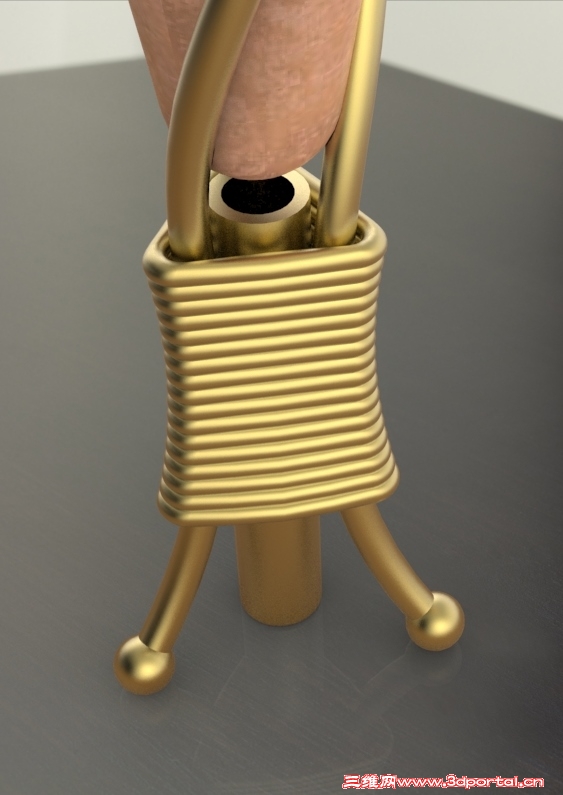

; V! i# c8 `: R  e$ q q9.JPG
) \. [' t7 i4 f: Z0 G' w. t

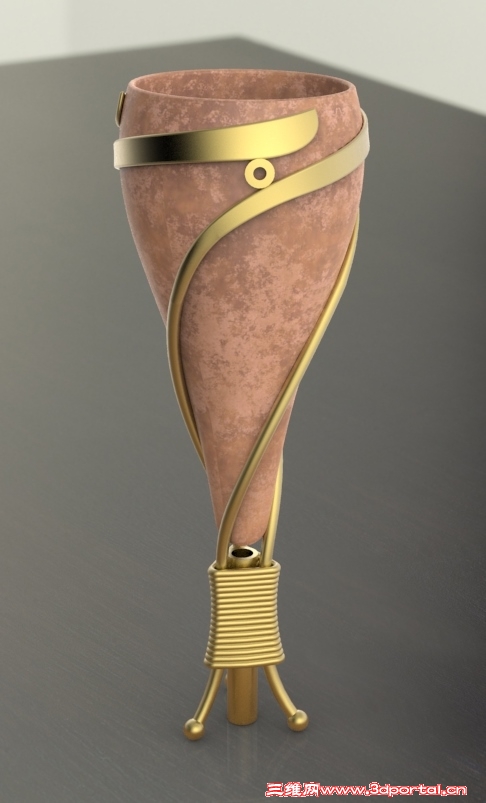

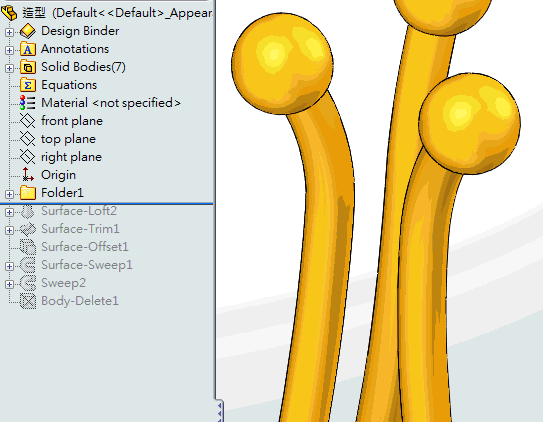

/ b8 Q/ H- ~5 L5 i- K/ _3 j flaour.256.jpg

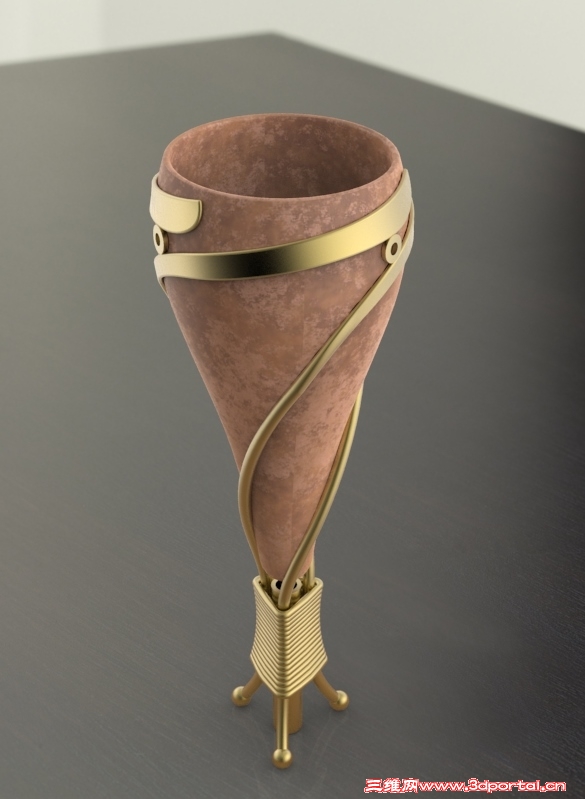

  H+ F1 b* o. H flaour.254.jpg
* z, r# _" ], V7 T: |" B; B
) g8 |# R2 L# N2 R8 W6 U9 O" J; g/ M6 F3 _( ?

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

ba88ba133
发表于 2013-11-8 15:46:43 | 显示全部楼层 来自： 中国浙江台州
danilso 发表于 2013-11-8 15:24 static/image/common/back.gif

% d# |8 g4 p, I) u$ X- v太逼真了
回复 支持 反对

举报

liaolingfei
 楼主| 发表于 2013-11-8 16:10:03 | 显示全部楼层 来自： 中国广东中山

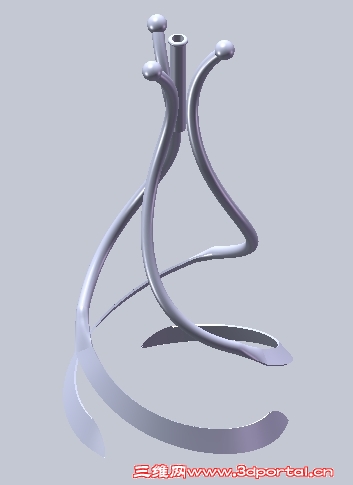

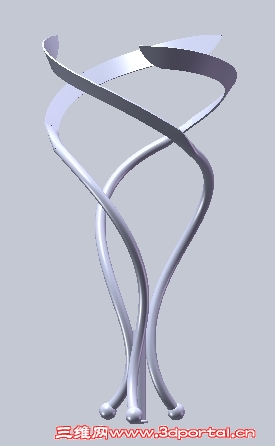

做的真的好，差不多就是这个样子，只是我要是上面的铁片要张开一点，上面是放一个半圆的灯罩。
回复 支持 反对

举报

liaolingfei
 楼主| 发表于 2013-11-9 11:43:29 | 显示全部楼层 来自： 中国广东中山
终于画的差不多，谢谢各位大师的指教
回复 支持 反对

举报

卢丽忠
发表于 2013-11-9 14:09:56 | 显示全部楼层 来自： 中国浙江宁波
licoolicoo 发表于 2013-11-7 22:56 static/image/common/back.gif, J; p) L7 n# J; D6 k2 X- i: ^1 M
楼上的朋友做完后可以验证一下就可以了。
2 H" _; Z5 @/ K- ]$ M
几万块钱呢，不敢试
回复 支持 反对

举报

dytsam
发表于 2013-11-13 11:45:19 | 显示全部楼层 来自： 中国浙江嘉兴
danilso 发表于 2013-11-7 17:38 static/image/common/back.gif
2 e% q/ q' D  B; U這容易掃出後再陣列
3 ?$ |2 s* P7 \3 o* N
求问大神~怎样直接在曲面上建立3D草图？
3 N; {  O' j1 V8 M! q+ @2 v  G
回复 支持 反对

举报

gt.adan
发表于 2013-11-13 11:55:23 | 显示全部楼层 来自： 中国台湾
dytsam 发表于 2013-11-13 11:45 static/image/common/back.gif7 x$ e) s8 z' s3 t9 X3 M
求问大神~怎样直接在曲面上建立3D草图？

* [/ `) g4 ~5 y3 w草圖工具--->曲面上的樣條曲線

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

dytsam
发表于 2013-11-19 14:49:41 | 显示全部楼层 来自： 中国浙江嘉兴
gt.adan 发表于 2013-11-13 11:55 static/image/common/back.gif
/ Y% `5 P/ p: @- q, O0 D8 C; K/ j草圖工具--->曲面上的樣條曲線

' O7 U4 q, n. W; ], E6 Y谢谢~已经找到了
回复 支持 反对

举报

js740419
发表于 2013-11-19 17:05:17 | 显示全部楼层 来自： 中国台湾
真的是高手
! K8 T# Q- j2 [* h6 O4 [5 J8 T受教了
回复 支持 反对

举报

斷憶
发表于 2013-11-19 17:12:40 | 显示全部楼层 来自： 中国福建泉州
真正的高手啊
回复 支持 反对

举报
