四等分波浪形齿如何画

fenganiu · 发表于 2013-10-22 13:32:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位高手：有个零件二端各有一段四等分底部波浪形齿，如齿形长度一致一次切下去就可以了，但现在齿形底部要求波浪形，不
知如何操作？

jsj306 · 发表于 2013-10-22 19:28:41

先把波浪形的曲面做出来，然后用拉伸命令---成型到一面（就是波浪形的那个曲面）
===============
不知道行不行，我也没搞过这种复杂零件，仅供参考

pzhzs · 发表于 2013-10-23 12:26:43

本帖最后由 pzhzs 于 2013-10-23 12:38 编辑

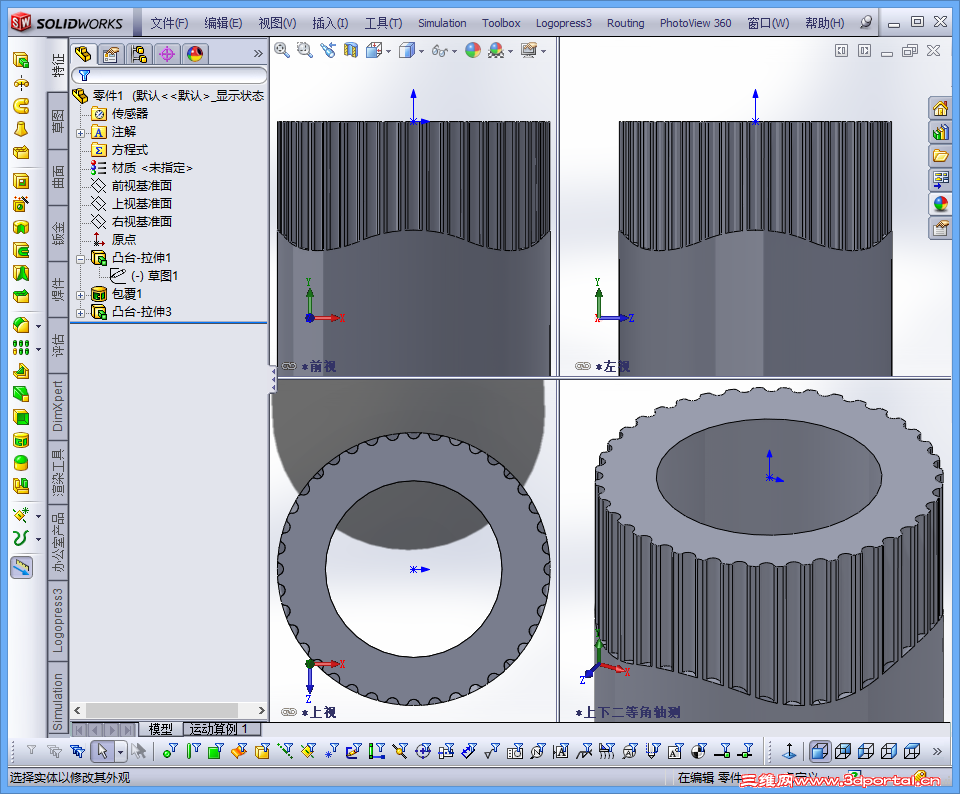

胡乱画了一下给楼主参考

sw2012版零件：

零件.rar (390.41 KB, 下载次数: 45)

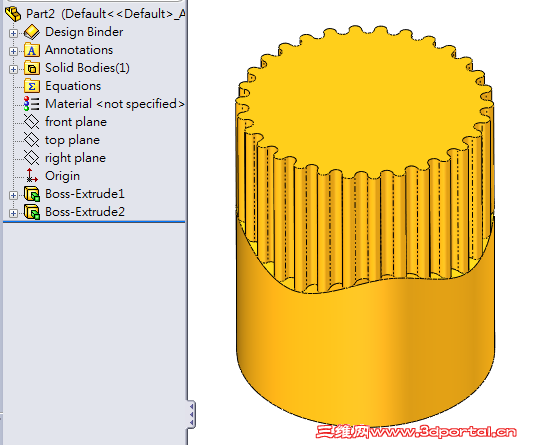

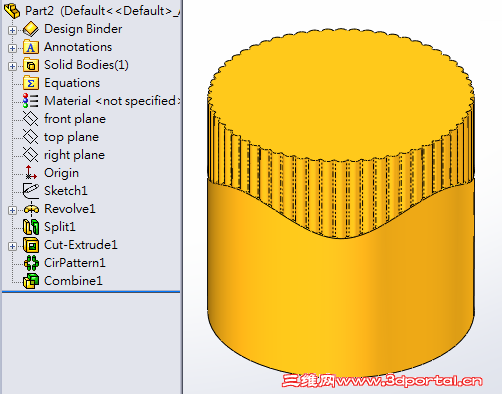

gt.adan · 发表于 2013-10-23 13:05:15

謝謝 pzhzs 前輩分享，阿丹也來一個~~

Part2.rar (20.74 KB, 下载次数: 17)

22553711 · 发表于 2013-10-23 17:23:11

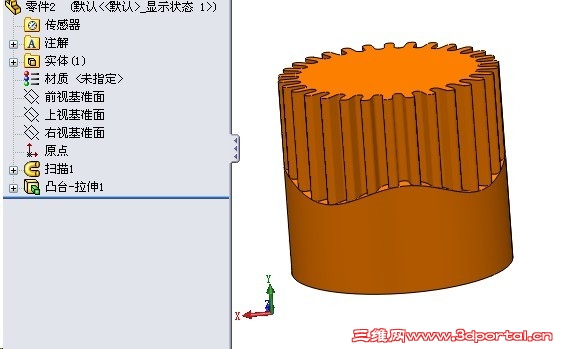

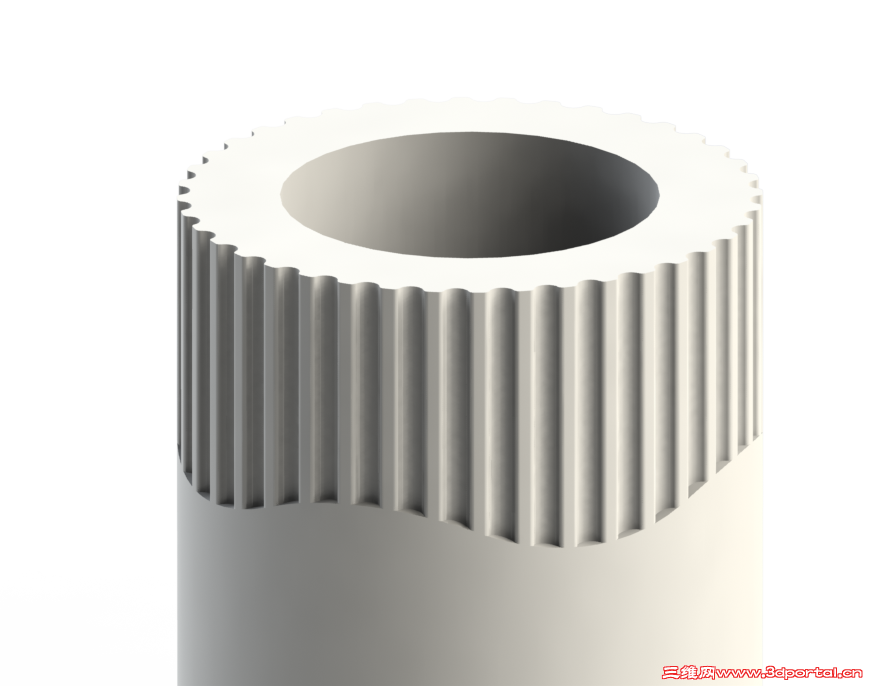

不知楼主的波浪面有没有什么要求，我来瞎搞一个：

gt.adan · 发表于 2013-10-24 09:26:10

22553711 发表于 2013-10-23 17:23 static/image/common/back.gif1 k, A( H7 ~4 g* s
不知楼主的波浪面有没有什么要求，我来瞎搞一个：

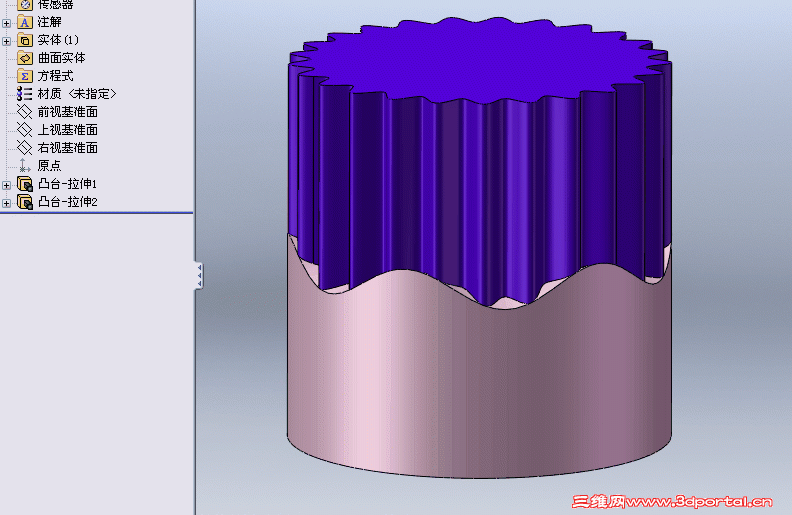

學習阿木，俺也來瞎搞一下~~

啥都没准 · 发表于 2013-10-24 09:28:12

学习了……

hongwei_1987jp · 发表于 2013-10-24 11:53:28

好像楼上各位做的结果，局部效果与楼主的图片有本质的区别

fenganiu · 发表于 2013-10-24 16:09:20

pzhzs 发表于 2013-10-23 12:26 static/image/common/back.gif0 ?( j+ @7 s- V/ b* |
胡乱画了一下给楼主参考

pzhzs楼主：谢谢你，我就是要这样的效果，只不过我现在还是使用08版的软件，要看你的具体画法还有点难，楼主能不能把每一步发一个图片，万分的感谢。

pzhzs · 发表于 2013-10-24 23:21:28

fenganiu 发表于 2013-10-24 16:09 static/image/common/back.gif
M" q0 K5 d# xpzhzs楼主：谢谢你，我就是要这样的效果，只不过我现在还是使用08版的软件，要看你的具体画法还有点难，楼 ...

我的画法如下：

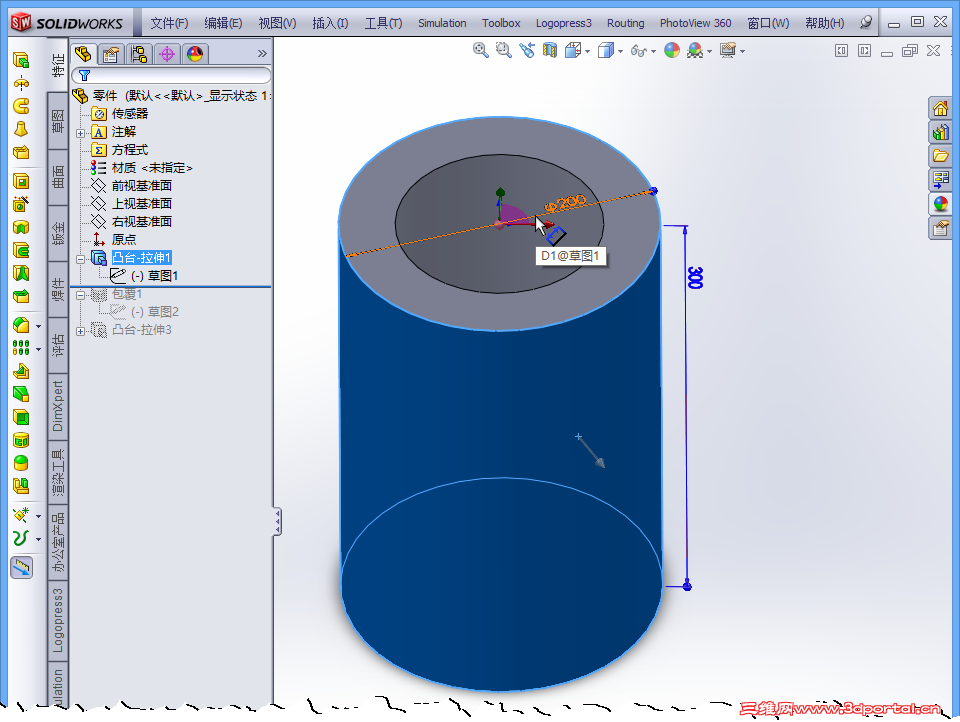

1、先在上视面上画出拉伸用的草图，向下拉伸；（标了个φ200尺寸是为了下一步用来控制包覆切除草图的长度）

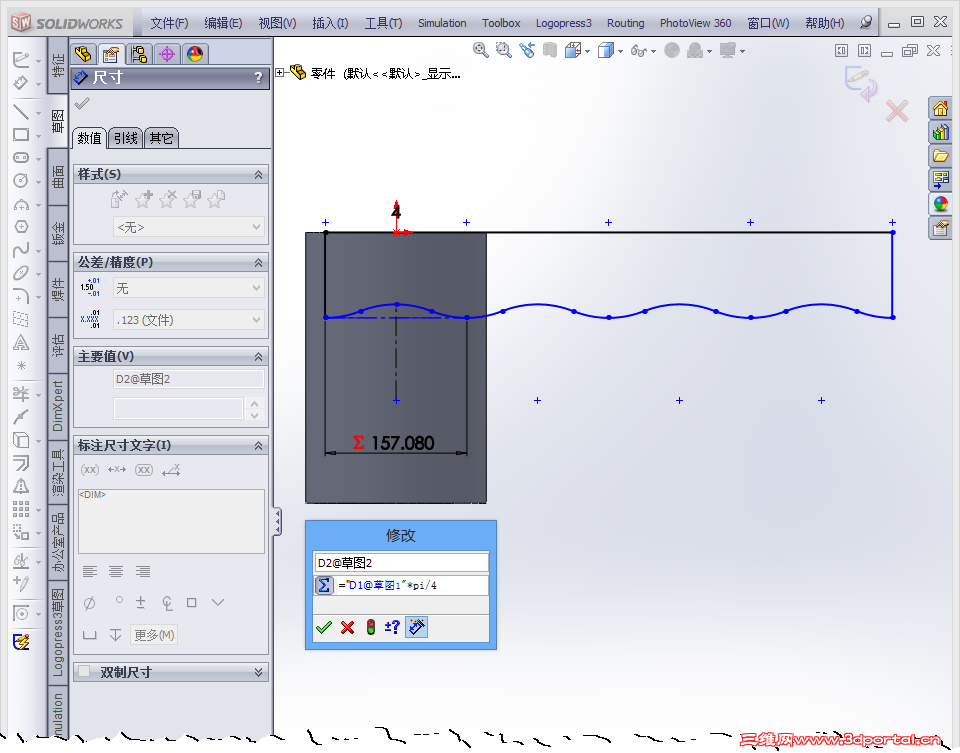

2、在前视面上画出波浪线的展开图，画了四分之一，然后整列。长度用了方程式来控制，保证波浪线的展开尺寸和外圆的周长相等；

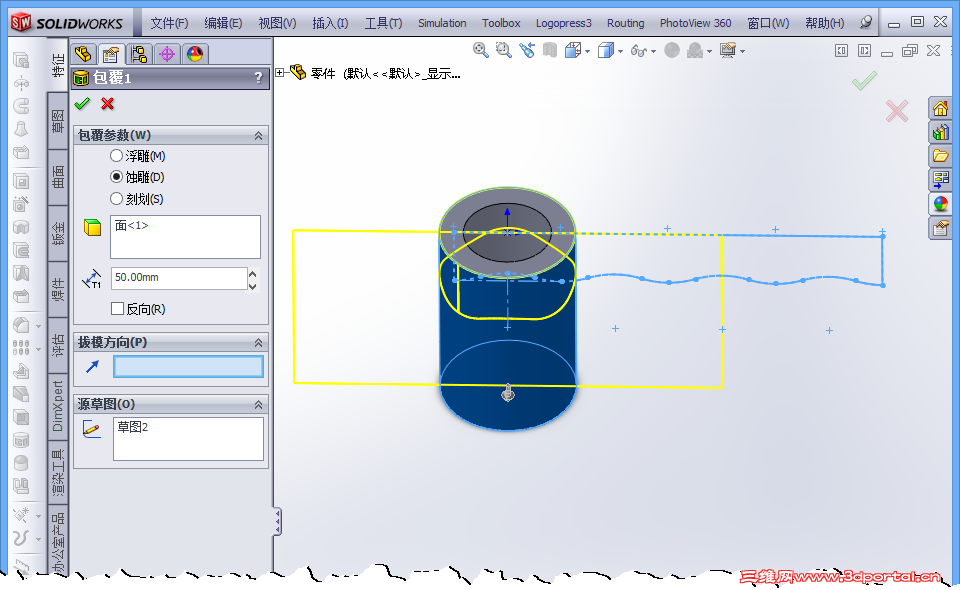

3、使用『包覆』特征（08版里应该有这个特征了吧），选项如下图所示；（那个50的深度尺寸可以自己给定，只要能把上面部分去掉就行了）

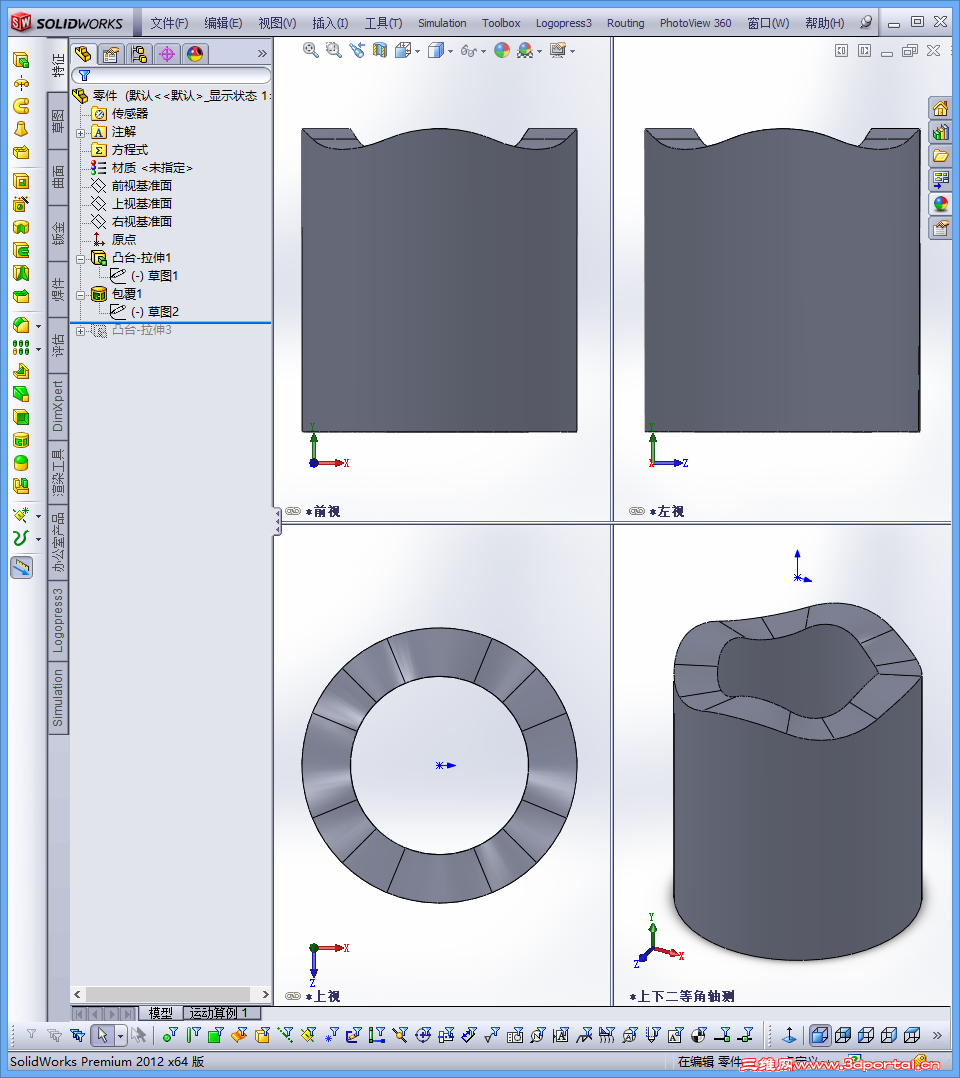

4、『包覆』特征使用后的效果：

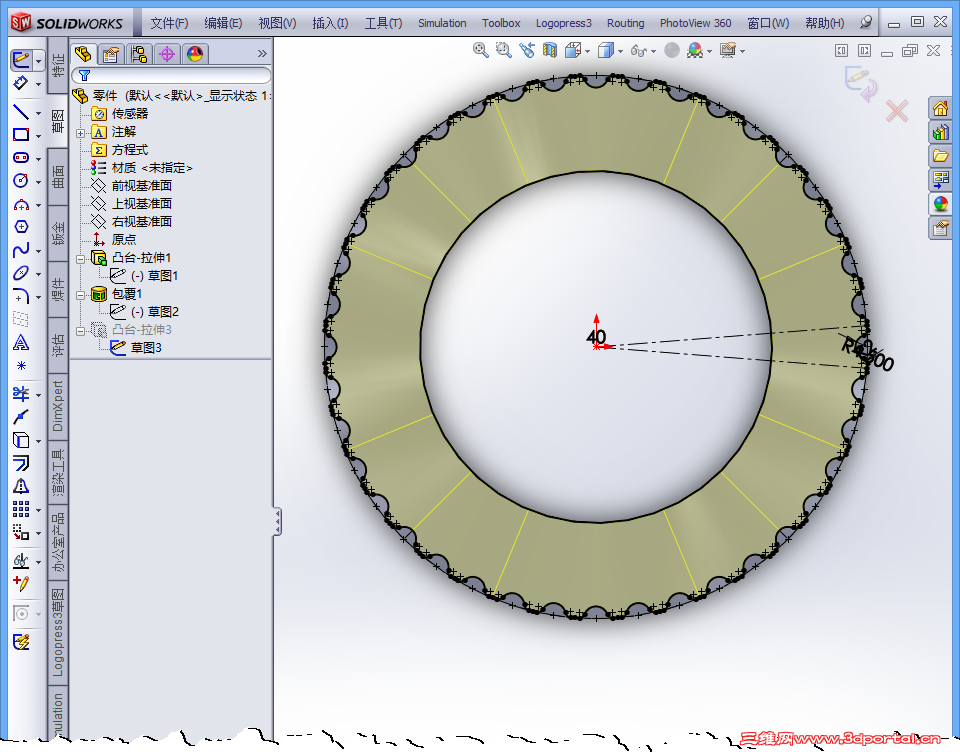

5、接下来在上视平面上画出齿形草图来；

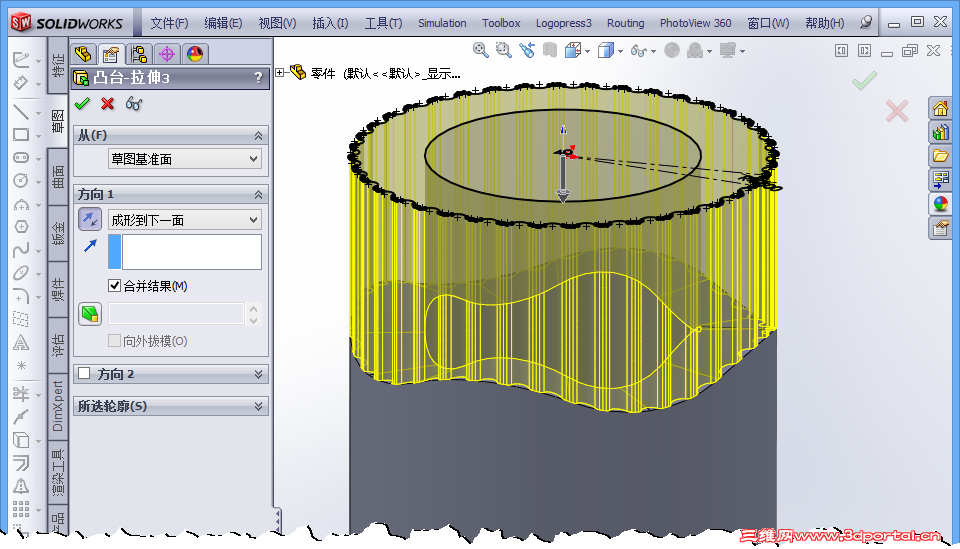

6、再次使用『拉伸』特征。『方向1』选择『成形到下一面』，就得到3楼图形的效果了。

或许还有其它更好的方法，请高手支招。

fenganiu · 发表于 2013-10-25 09:06:35

pzhzs 发表于 2013-10-24 23:21 static/image/common/back.gif0 _# _1 \) G8 j5 b- {7 o" e
我的画法如下：
" X3 J' D+ ^5 @1、先在上视面上画出拉伸用的草图，向下拉伸；（标了个φ200尺寸是为了下一步用来控制包 ...

pzhzs朋友：感谢你的无私帮助。

fenganiu · 发表于 2013-10-25 09:44:51

pzhzs 发表于 2013-10-24 23:21 static/image/common/back.gif
7 s9 X' J6 s7 m/ y+ Q$ h! |8 ~9 q我的画法如下：$ ~' M2 G/ ]& W5 Q# m+ Y
1、先在上视面上画出拉伸用的草图，向下拉伸；（标了个φ200尺寸是为了下一步用来控制包 ...

pzhzs朋友：不好意思，我在你第2步中“长度用了方程式来控制，保证波浪线的展开尺寸和外圆的周长相等”的方程式怎么也调不出来，还望再教我，是08版没有这个功能还是我找不到？

pzhzs · 发表于 2013-10-25 11:15:39

fenganiu 发表于 2013-10-25 09:44 static/image/common/back.gif# C9 m8 @8 L, ^4 P
pzhzs朋友：不好意思，我在你第2步中“长度用了方程式来控制，保证波浪线的展开尺寸和外圆的周长相等”的 ...

假如外圆直径是20，第2步输尺寸时直接输入=20*pi/4，
不行的话去掉等号试一试，
再不行，直接把那个值算出来输进去，能保留几位小数就保留几位小数

ydhuie · 发表于 2013-10-25 11:28:18

谢谢

fenganiu · 发表于 2013-10-25 13:38:54

pzhzs 发表于 2013-10-25 11:15 static/image/common/back.gif) S4 m9 ?' u1 O
假如外圆直径是20，第2步输尺寸时直接输入=20*pi/4，
: c5 N1 Z4 A1 ^9 S+ H不行的话去掉等号试一试，+ B; V' U3 z3 c0 V
再不行，直接把那个值算 ...

谢谢了，确实要去掉等号，同时我08版找不到方程式，我在陈列时只能输入多位小数。

zh_x0511 · 发表于 2013-10-25 15:33:37

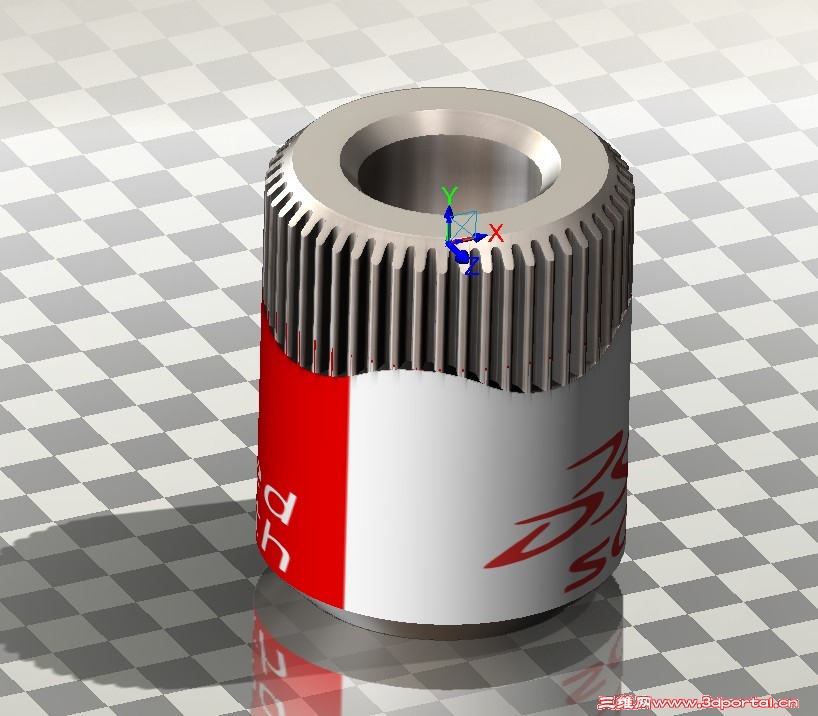

随便画一个：

ydhuie · 发表于 2013-10-25 15:42:56

谢谢指导，我也做一个

工大老康 · 发表于 2013-10-28 09:26:26

收藏下，大家画法不少啊

w596696007 · 发表于 2013-10-28 14:28:37

恳请各位大师分享文件！！！

有彩虹的时光 · 发表于 2013-10-28 15:05:00

不是说贴图不上源文件要扣分吗

ydhuie · 发表于 2013-10-29 13:10:08

123456bbs999 发表于 2013-10-28 15:05 static/image/common/back.gif
9 X2 p5 W/ }, P/ n8 Z不是说贴图不上源文件要扣分吗

方法楼上已提供，我都是按楼上方法来做的，你也试试吧~~
