各位前辈,我在做瞄准镜表面刻度的刻印的时候出了问题,但是不知道出在哪里。现在我详细讲述一下我做刻度的步骤:& X# O5 i# l+ @9 r0 q1 O
我是要在半径为17的瞄准镜表面刻印刻度的,文字突出表面为阳文。本来我想要通过包络的办法把文字包络到表面。但是,包络成功后,我觉得让文字加厚或者实体化太麻烦。于是我查询其他办法,知道了还有高级特征——>环形弯折这样一个做轮胎用的工具。我想了一下,觉得这个工具更合适。下面是我做环形弯折的步骤:

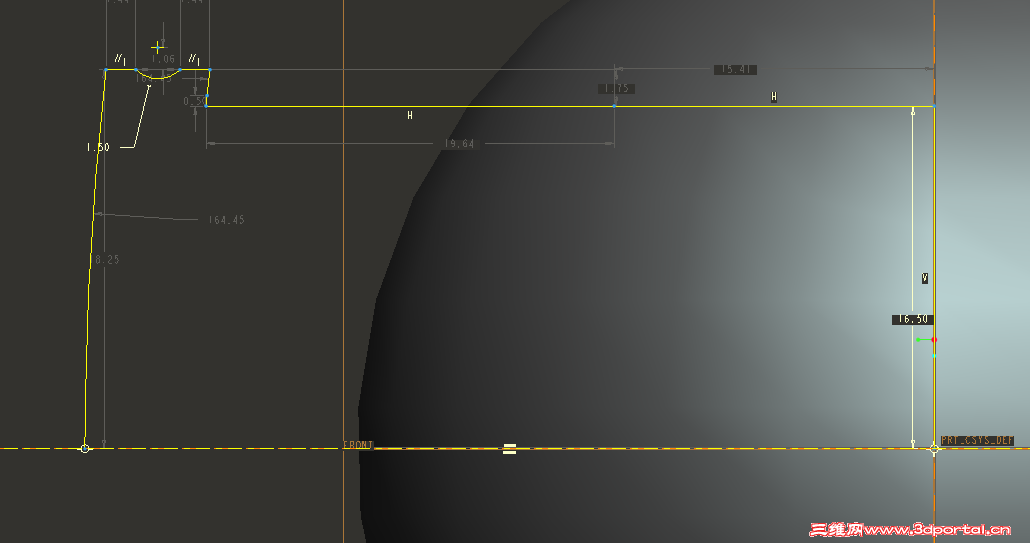

i% }7 S& D; i- X5 {7 X# E0 T# y, C1:如图,建立旋转特征,该旋转特征主要半径为16.5,目的是加上0.5的环形弯折后恰好17(不知道已经生成的实体会不会对环形弯折产生影响):7 ?4 y; D& Q( |
草图
2 u j+ Q* @: f m( r/ F* g

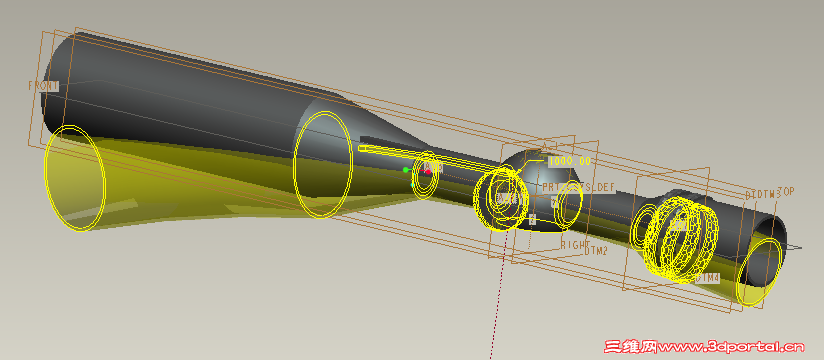

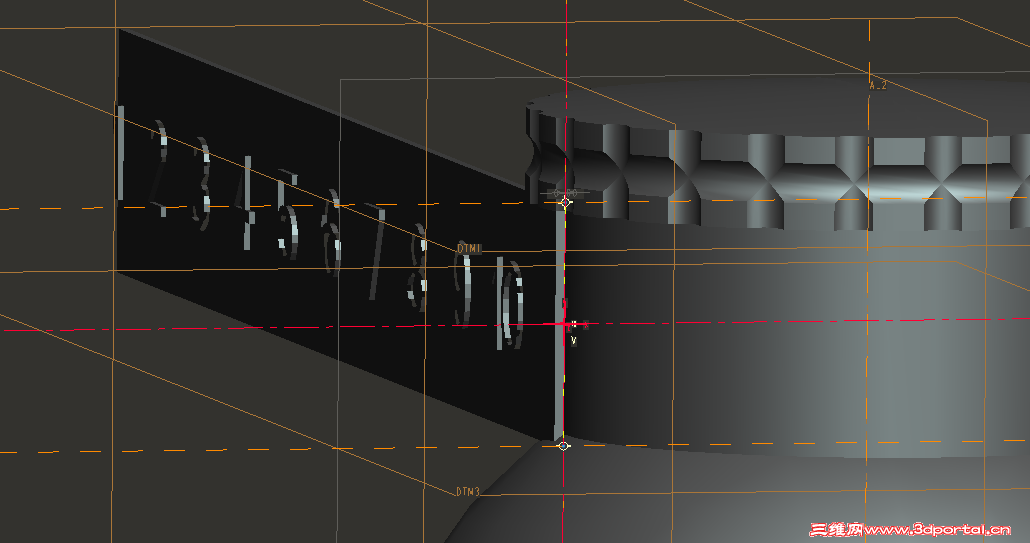

2在与原圆柱相切的位置创建草图,做一个宽有部分插入已经构建的实体;高0.5,进深17*2*Pi的的长方形带,在上边拉伸出来一排文字并调整:
8 U4 L: v6 n& ]4 H, j. U2 }& |
环形弯折
$ z% V# D* [7 z/ ]6 S% b+ h G) S9 ]
3进行环形弯折,不知道是不是因为我使用win8系统的原因,我的ProE部分文字显示不正常,环形弯折的话,输入框是存在的,提示语言没有。根据网上的提示,我进行了下列操作:
' N, ]* j$ W; I
环形弯折参数
8 z8 K0 M1 j6 ]7 z3 r3 G3 V4 ]4 m- Y7 S

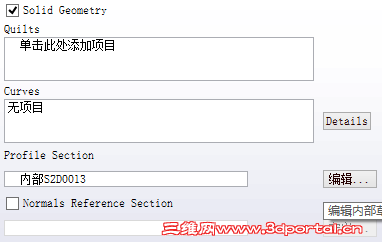

点选Solid Geometry,编辑草图草图在与圆柱相切的端面编辑,草图内容为一条线段,线段长度为带状长方体宽,位置在与R16.5的圆柱相切的位置,可以参考第二个附图。并且在线段中点建立Geometry Coordinate System(几何坐标系的意思,又没有给翻译。)创建好草图后,在下图所示位置进行进一步设置:
# h% L3 D; k+ E: N
) A5 O4 V- l1 n m, x q
选择第三个特征生成项目,端面连接成环形。然后有两个选择框,分别点选两个端面,这时我就不知道怎么办了。点对号没办法生成环形弯折。
5 H+ b9 ], G/ y8 {% T# b请问各位前辈,我在哪里少做了或者做错了什么步骤?
