1. 完全程序法建模3 X" m5 _; h; y& {' ]5 X
0 w! @- q7 M- }0 l! u! M
采用程序方法进行建模时, 建模的过程完全由程序进行控制, 相当于将手动分步建模的过程由计算机连续完成, 理论上讲, 凡是 手工建模能够完成的复杂模型都可以用这种方法生成。 完全程序建模 的方法特别适合生成具有多个变参数的模型, 建模的灵活性强, 不 需要模型库的支持, 可以在建模的同时完成设计计算、强度校核、 寿命计算等工作, 程序可实现的功能强大, 参数的输入也可以采用 数据库等多元化的方法。 但是, 这种方法的程序设计工作量较大, 要 求程序员对 SolidWorks API 函数具有较高的理解和运用能力, 适 合于模型比较简单、参数变量多或参数间有关联的情况。
& \6 l! R# P1 H3 h6 X3 N; a
, R# U3 g w J$ G 2. 参数化修改法建模
- H, f. i6 i w9 v: ^/ F5 B R" a# U I; S$ h1 G* @
采用参数修改法建立参数化模型必须有模型库的支持, 模型库 通常由用户事先用手工方式建立, 保存在程序指向的目录下。需要 使用时, 从模型库中打开模型文件, 对指定的尺寸参数进行修改, 重建, 就可以获得满足需要的模型。这种方法的程序设计工作量小, 与造型过程无关, 适用于模型标准化程度高的情况或造型过程复杂, 可变参量少的情况。
; ~6 K& I8 S) n. P4 K! B3 [; S( y: y/ h: s3 j3 w: j
3. 基于二维软件的建模
- r! H7 K4 ~5 K2 u1 K+ [* d
9 H7 N7 V/ t/ l; @3 t T 将二维绘图软件与 SolidWorks 结合起来, 则可极大的提高应用 SolidWorks 进行工程设计的效率。利用 CAXA、AutoCAD 等二维图形 设计软件绘制二维图形,通过数据输出的形式另存为 dwg 文件,而 dwg 文件可以被 SolidWorks 直接打开,从而实现将草图从二维图形 软件导入到 SolidWorks 中。 此种建模方法造型速度看起来似乎很快, 但在重新标注尺寸的时 候却很耗时。这种方法适合那些三维软件不熟,而二维软件很熟练的 三维软件初学者。8 C% C& q3 G0 |7 N' S% Q e
* M8 M& t0 ?) O8 K; x+ h$ V3 U 4. “曲线”插入法建模" V; `" S; l; W. G/ \6 e+ \4 U- b
4 i3 @/ g. ^9 s 单击 SolidWorks 主菜单中 [插入] — [曲线] — [通过定义点 的样条曲线],双击 X、Y 和 Z 座标列的单元格并在每个单元格中输 入一个点座标;也可单击“浏览”来打开已有的曲线文件,文件格式 可以是*.sldcrv 文件或*.txt 文件 。
) _6 r [& `: q0 f/ F# {" E7 K$ Z' Y9 M5 H
5. Toolbox 插入法建模
, y2 L- K* Z$ M: A0 v/ ?7 s5 r- b u9 u/ E% [+ c+ K

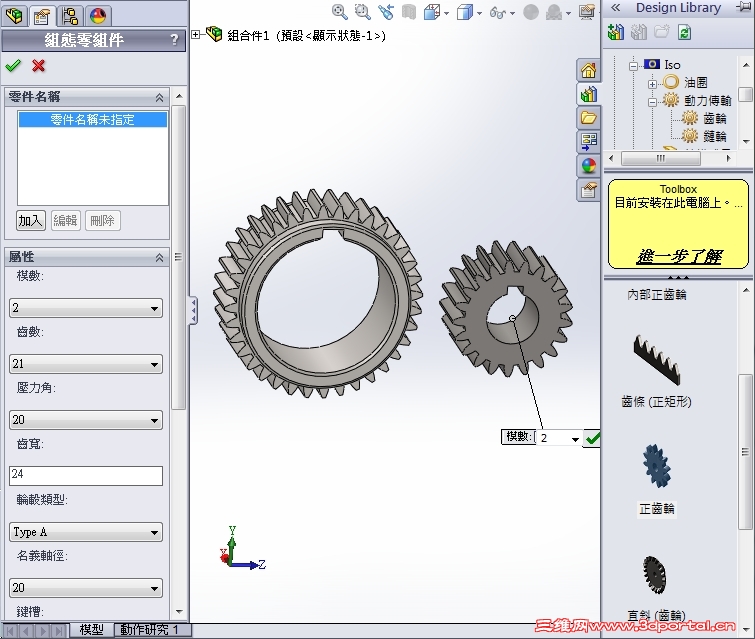

SolidWorks Toolbox 包括标准零件库,与 SolidWorks 合为一体 。Toolbox 附带的硬件包括:轴承,螺栓,凸轮,齿轮,钻套,螺 母, 销钉, 螺钉, 链轮, 结构形状和调速皮带轮等。 单击主菜单中 [工 具]—[插件],在复选项中选中 SolidWorks Toolbox,选择想插入的 零件类型,然后将零部件拖动到装配体。 Toolbox 插件方便用户建模,但插件中的零件类型还相对较少, 并且固定,而且尺寸标注也不符合我们日常工作的习惯。同时,其中 的齿轮零件只是为机械设计目的所展现,并非真实渐开线齿轮。
8 h: n. i# r% o% F- T- y! _% c8 `, G$ M
6. 系列化法建模
& |/ c- X, r y# [" b3 ^% u( M+ F$ S W7 ^' X
机械工程设计中,经常会遇到具有共同基本特征的系列化零件, 这些系列件形状特征相同而尺寸略有差异, 如果能通过一个模型衍生 出一系列模型,而系列化法建模就能解决这个问题。 系列化建模的实质就是一个模型、 多个配置。 先用 SolidWorks 创 建一个实体零件, 再添加不同的配置。对于系列化零件, 修改所添 加的配置的尺寸, 不需要重新建模, 就能得到不同型号的系列化产 品模型。在这些零件中, 实体模型只创建了一次, 不同的型号以配 置的形式出现, 需要调用某一型号的产品模型的时候, 只需选择模 型相应的配置即可。
