[讨论] 波纹管建模问题

[复制链接]
骚丽的蜗壳丝
发表于 2013-6-6 09:17:38 | 显示全部楼层 |阅读模式 来自： 中国上海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
看见别人做的思路，我照着做，但是不行，不知道问题出在哪里，希望高手现身( {5 F% `$ N, o; `& I

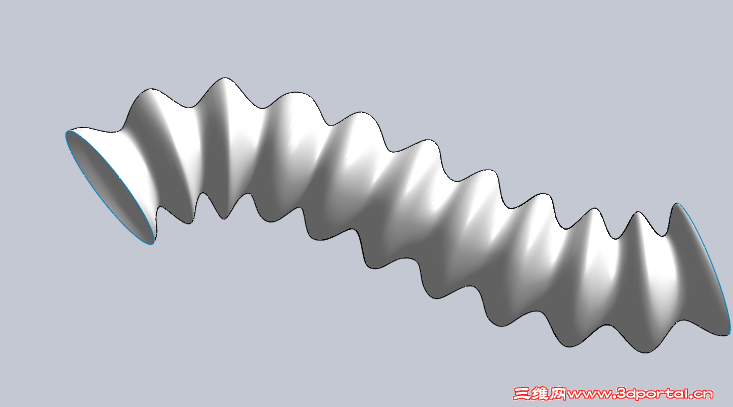

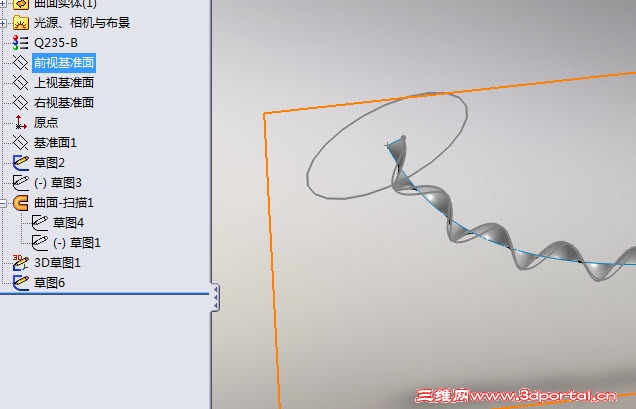

2013-6-6 9-19-27.jpg / b0 Z' X( f( w4 D8 w: C
照着别人的思路做波纹管没有成功.rar (2.54 MB, 下载次数: 90)
回复

举报

22553711
发表于 2013-6-6 10:18:07 | 显示全部楼层 来自： 中国浙江杭州
问题出在轮廓草图上：' i' X: W: S# ^+ }% W
1.楼主标注了半径尺寸，这就限制了扫描过程中轮廓变化，无法出现波纹效果；
. q5 P5 j9 P4 R- J2.与引导线缺少穿透关系；
/ p! z5 ~" k6 r4 I- n; p3.草图顺序有误，轮廓草图在特征树最上方，无法设定与引导线几何关系。
' D4 d3 g6 [+ R  O3 ^) ?% h稍作变化，贴图如下：4 o8 J# V3 F6 @" A

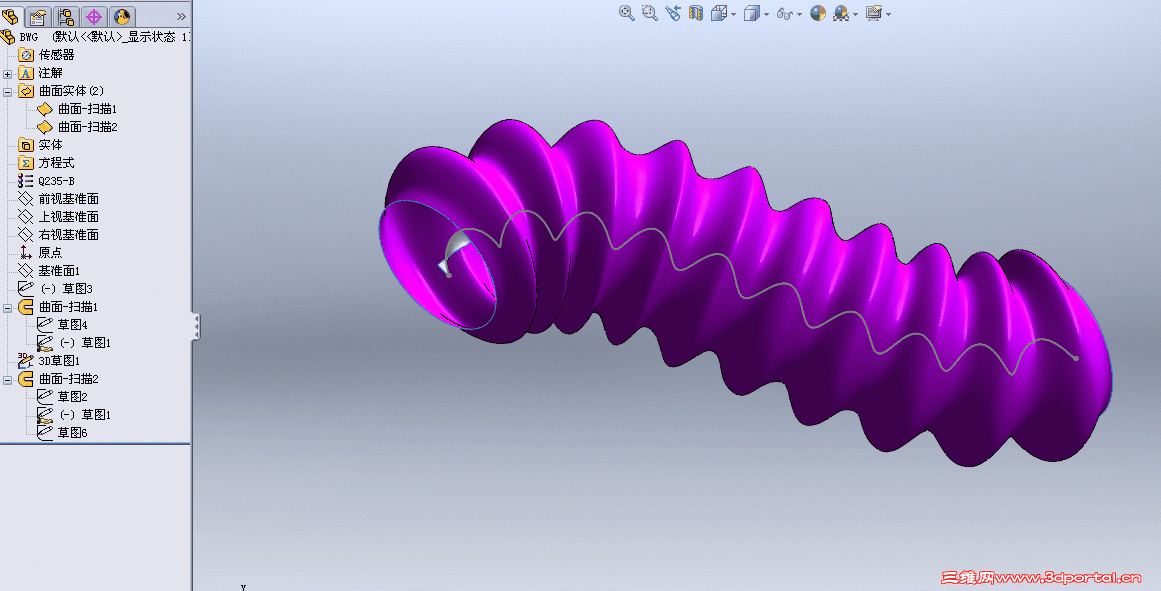

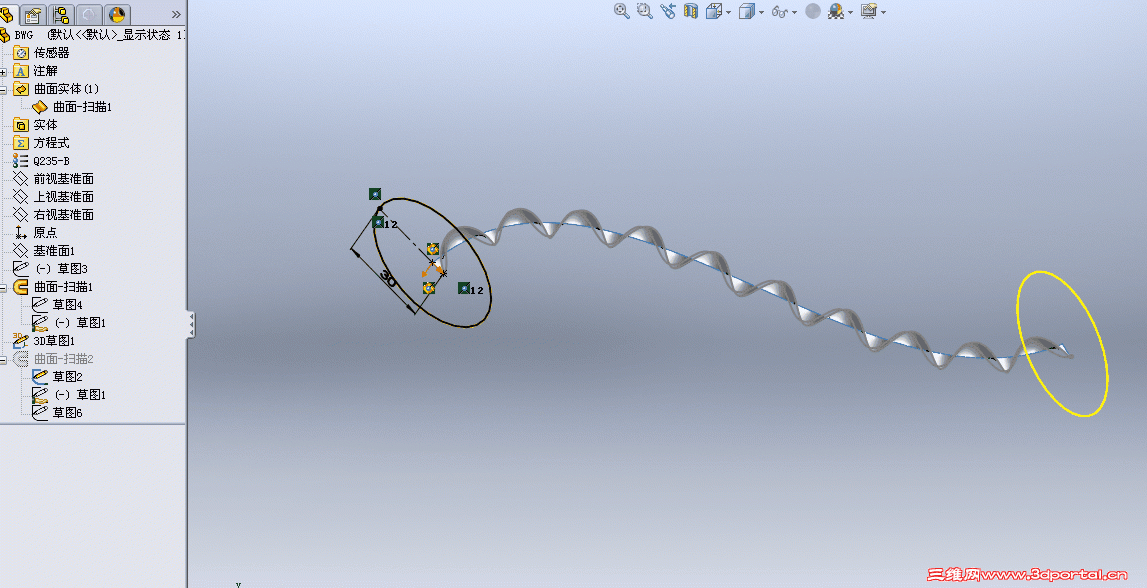

1.gif 1 ?3 \1 v! E+ a6 r1 a
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-6 11:27:55 | 显示全部楼层 来自： 中国河南郑州
22553711 发表于 2013-6-6 10:18 static/image/common/back.gif
' ^1 Z' X3 r' i2 P+ ?5 c问题出在轮廓草图上：  A( ]. v, r% \8 ^/ k+ M& Y
1.楼主标注了半径尺寸，这就限制了扫描过程中轮廓变化，无法出现波纹效果；
/ C- Y5 v- d/ l# P; L2.与引 ...

' X( K/ c8 A4 K' D7 @' w: N, D! E不好意思  改了半天没整出来    能看下源文件吗
回复 支持 反对

举报

sandmake
发表于 2013-6-6 11:54:19 | 显示全部楼层 来自： 中国上海
支持一下。。。。。。。。。。。。。。。。
回复 支持 反对

举报

骚丽的蜗壳丝
 楼主| 发表于 2013-6-6 11:55:53 | 显示全部楼层 来自： 中国上海
2 楼的意思是截面最后做？？
回复 支持 反对

举报

rnlnfei01
发表于 2013-6-7 10:33:41 | 显示全部楼层 来自： 中国河南郑州
22553711 发表于 2013-6-6 10:18 static/image/common/back.gif* f2 H0 A; v5 h3 a! k4 T
问题出在轮廓草图上：1 O" M: w9 U# P! F
1.楼主标注了半径尺寸，这就限制了扫描过程中轮廓变化，无法出现波纹效果；
, A: B2 E* h2 W+ Q2.与引 ...

1 d( B4 V9 \1 X4 G: s$ t8 j做出来了  谢谢阿木
回复 支持 反对

举报

骚丽的蜗壳丝
 楼主| 发表于 2013-6-7 12:29:37 | 显示全部楼层 来自： 中国上海
本帖最后由 骚丽的蜗壳丝 于 2013-6-7 12:36 编辑
$ |+ V+ F3 e4 d& Z1 }  b6 n5 e( L; Y! f, _! x2 @* k; B8 g7 s% P

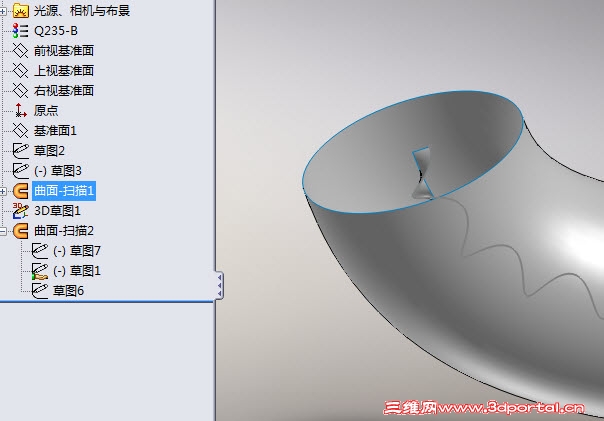

3.jpg 做不出来啊，帮忙) d3 i& `( `( d. e
做出来了，扫描太神奇了，可惜我不知道如何按照规定的波纹曲线做

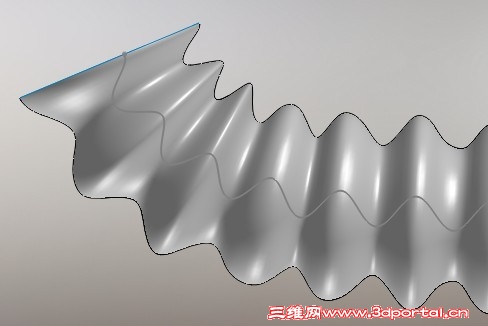

% P$ B1 s) j- b0 x5 E7 l" }4 _4 ~ 4.jpg 感觉就是一定要用穿透，
9 ]; i* r, t* a9 y* k' G9 B) A( Q# s5 |- d4 j2 |
& b1 j  R; @9 F( b
回复 支持 反对

举报

c2r5
发表于 2013-6-7 14:09:35 | 显示全部楼层 来自： 中国上海
这个好，值得学习。
回复 支持 反对

举报

yakamy
发表于 2013-6-7 14:39:14 | 显示全部楼层 来自： 中国北京

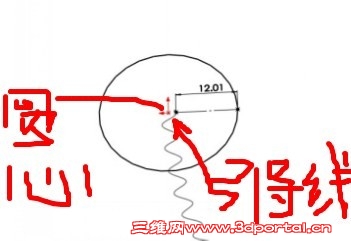

我画了一下 失败N次终于改好了 关键点就是画扫描轮廓的时候尺寸标注问题( d3 N# u+ [' ]! o* Z0 V) ?+ G
一定要标注引导线与草图面的交点 到圆上的尺寸 这样就行了
) Q( M. j* J- Z+ E$ r QQ图片20130607143657.jpg
回复 支持 反对

举报

qq625267377
发表于 2013-6-7 14:44:52 | 显示全部楼层 来自： 中国浙江温州
这里有实例 可以参考下+ Y9 I; s" b! E1 v) V0 K
http://www.3dportal.cn/discuz/fo ... =%B2%A8%CE%C6%B9%DC
回复 支持 反对

举报

彤儿
发表于 2013-6-7 23:34:43 | 显示全部楼层 来自： 中国广东东莞
下载来学习一下
回复 支持 反对

举报

dahe86
发表于 2013-6-8 07:27:37 | 显示全部楼层 来自： 中国吉林长春
下载学习一下，正好学习扫描特征呢，关于螺纹的画法
回复 支持 反对

举报

LQW（腾龙）
发表于 2013-6-9 15:53:10 | 显示全部楼层 来自： 中国广东汕尾

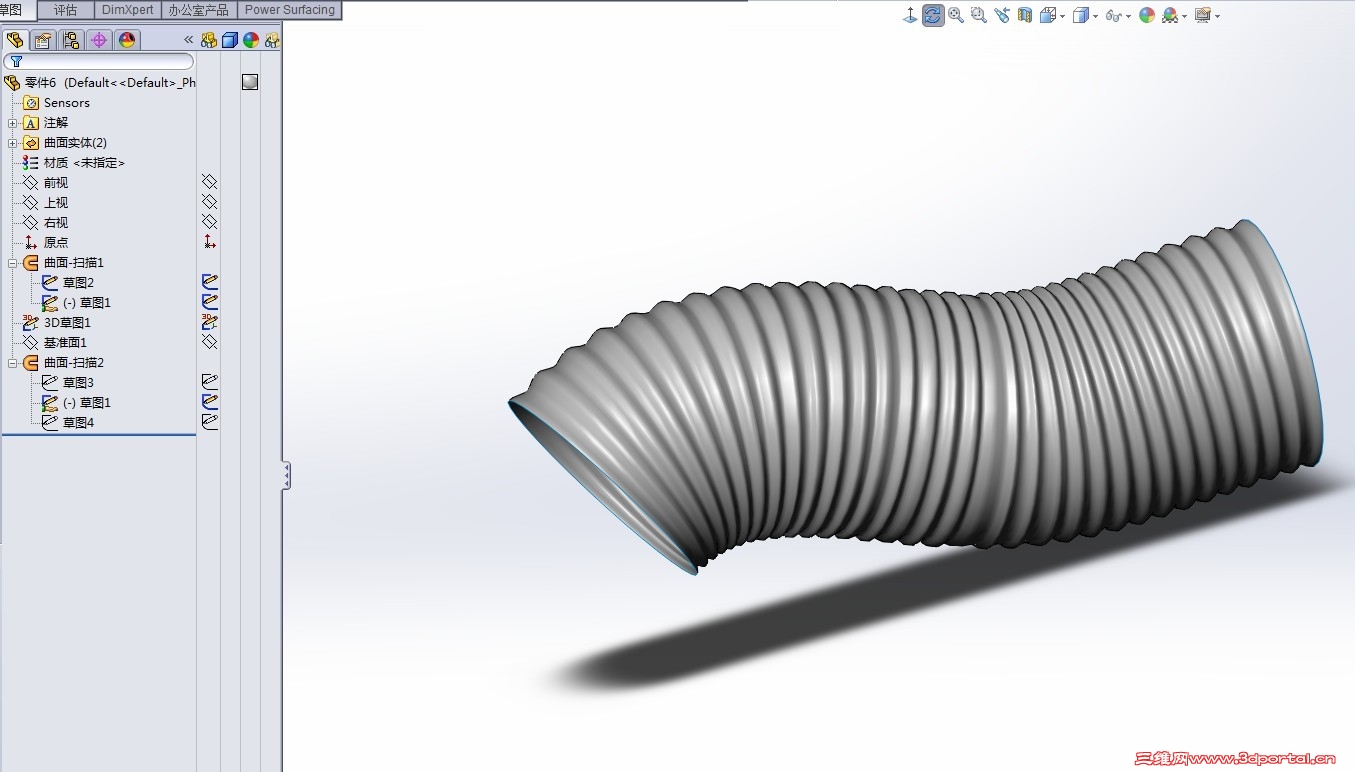

照着源文件做了N次，终于做出来了。不过这种建模思路还是没学会，为什么曲面扫描2的草图要这样画呢？9 c# ]: s* M" @' S; Y1 n
% A, p2 h! {+ ?  V3 i" X, F

波纹管cc.rar

496.55 KB, 下载次数: 52
回复 支持 反对

举报

奋斗，不懈
发表于 2013-6-10 16:13:18 | 显示全部楼层 来自： 中国陕西西安
好强大啊:good:good
回复 支持 反对

举报

力学研究所
发表于 2013-6-10 20:30:44 | 显示全部楼层 来自： 中国山东淄博
没看明白什么意思，还请出个教程。
回复 支持 反对

举报

杀苏
发表于 2013-6-11 16:11:24 | 显示全部楼层 来自： 中国江苏常州
力学研究所 发表于 2013-6-10 20:30 static/image/common/back.gif4 B# Q! ?$ r0 _+ N) A
没看明白什么意思，还请出个教程。
4 l3 Z$ \! o9 m$ w3 q
http://www.3dportal.cn/discuz/vi ... &extra=page%3D1   不老叔 教程
回复 支持 反对

举报

骚丽的蜗壳丝
 楼主| 发表于 2013-6-13 08:46:43 | 显示全部楼层 来自： 中国上海
如果波的尺寸由详细的要求，能做到吗
回复 支持 反对

举报

fanguoliang
发表于 2013-7-3 10:30:51 | 显示全部楼层 来自： 中国北京
还是没弄明白第二个扫描的关键点。能不能给解释下，没理解草图的意思
回复 支持 反对

举报

zhao1965
发表于 2014-4-2 17:05:50 | 显示全部楼层 来自： 中国上海
LQW（腾龙） 发表于 2013-6-9 15:53 static/image/common/back.gif, v8 I" O4 \. ?0 V3 w5 q
照着源文件做了N次，终于做出来了。不过这种建模思路还是没学会，为什么曲面扫描2的草图要这样画呢？
0 F. v) e% I0 V" g/ T
下载慢慢学习，谢谢楼主
回复 支持 反对

举报
