配置_設計表格之教程

ryouss · 发表于 2013-6-2 13:57:29

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 ryouss 于 2013-6-2 14:09 编辑

網友在問如何生成"新配置"零件(配置在繁体版叫"模型組態")
以"帶頭銷"為例,特作本篇教程分享有需要者.
開始須先作圖如"帶頭銷 1660"

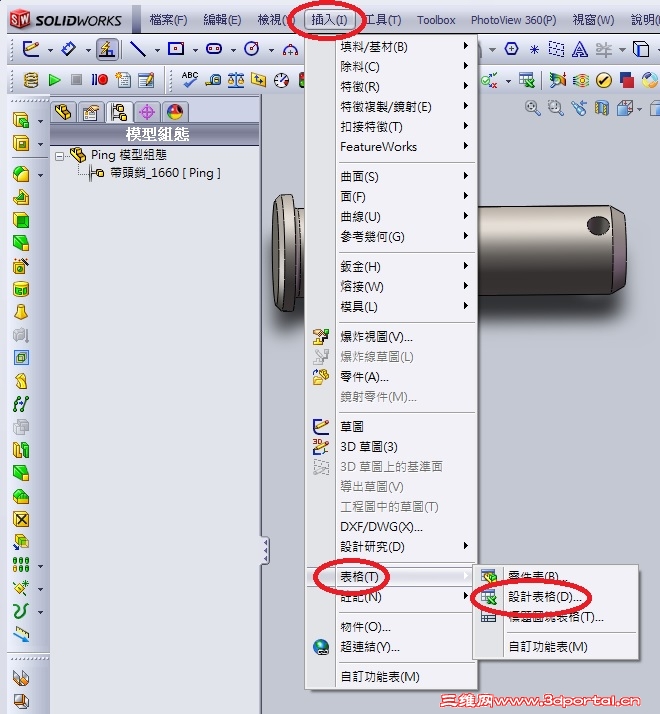

進入配置,插入"設計表格"
1 插入設計表格.jpg

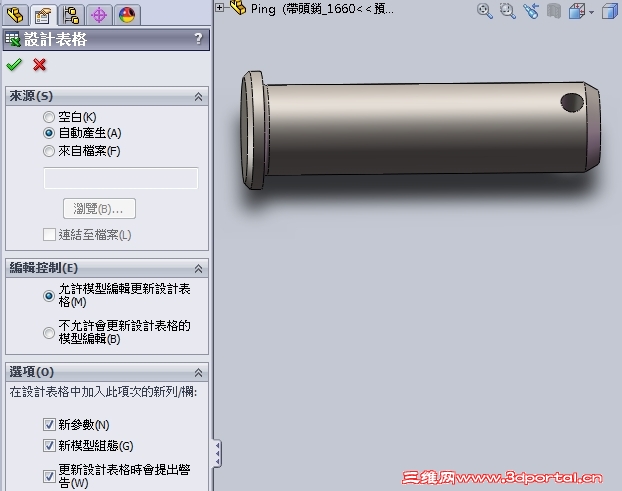

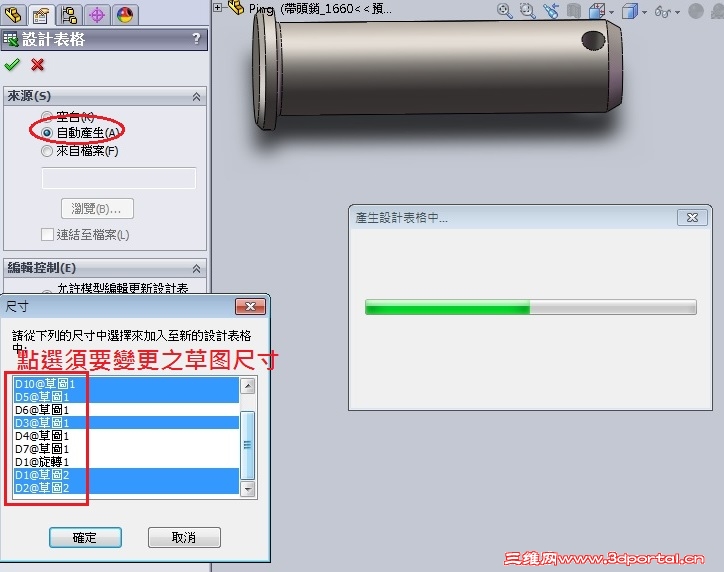

進入設計表格對話表

在尺寸欄點選需要變更之草圖尺寸,再點選"自動產生",確認跳出.

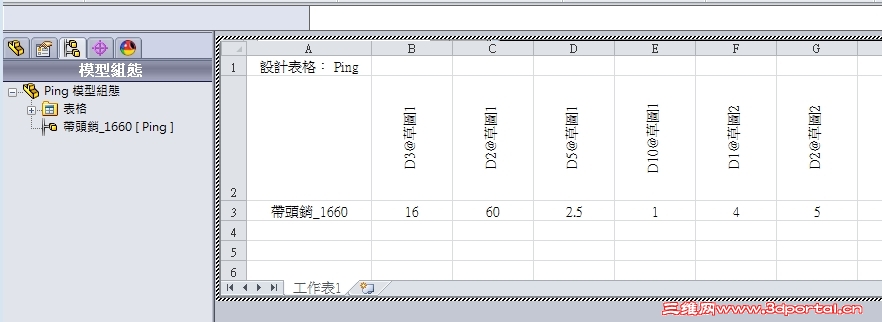

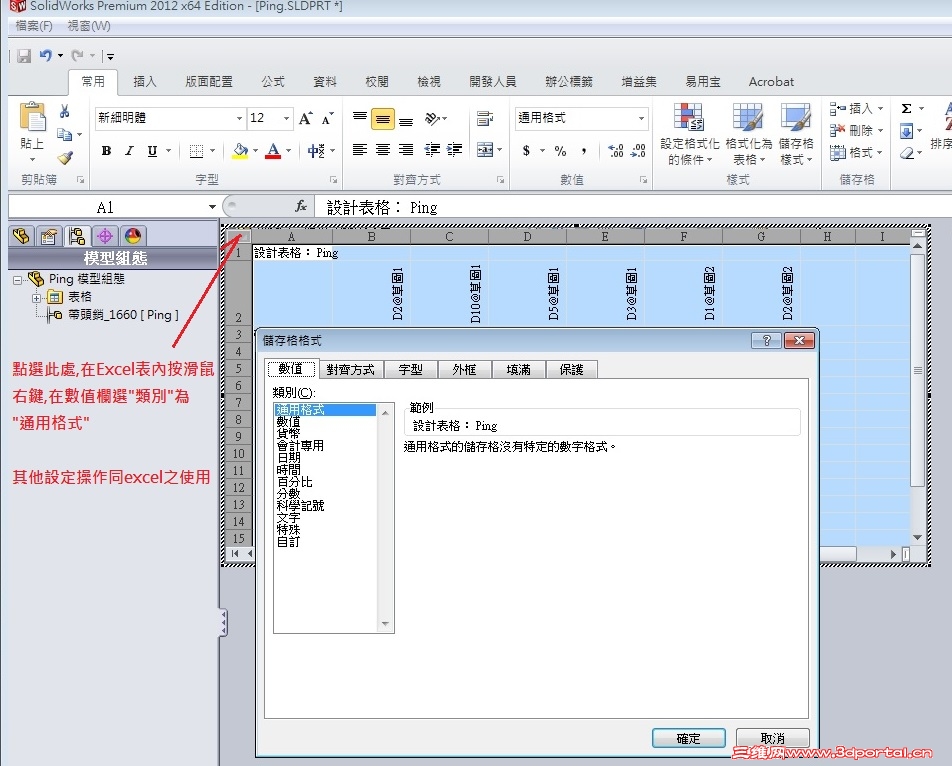

產生Excel表格,調整好Excel單元格之格式及大小

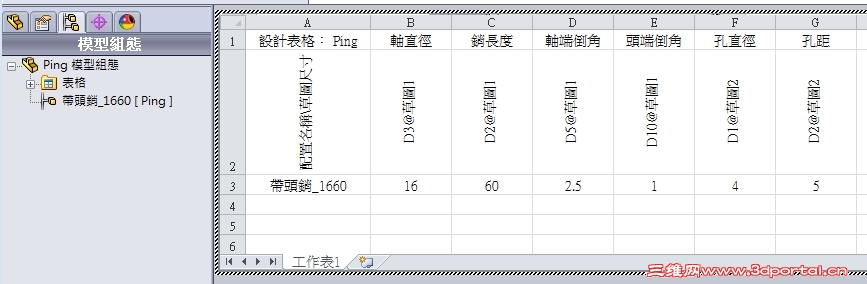

鍵入標題

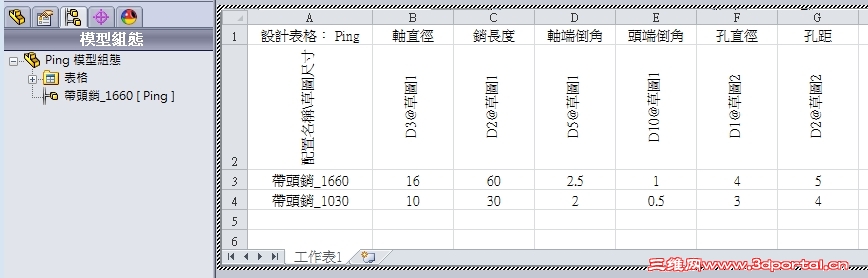

鍵入新配置零件之名稱及相關草图尺寸
7 鍵入新配置名稱尺寸規格.jpg.jpg

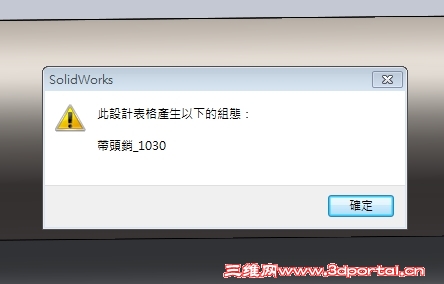

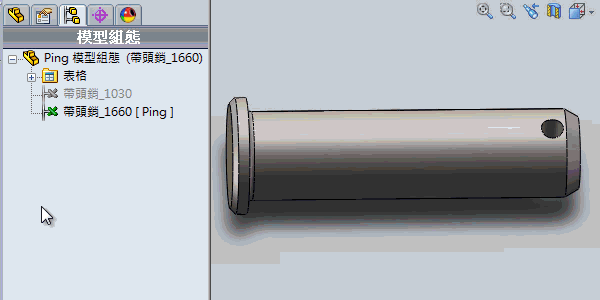

在Excel表格外點滑鼠左鍵,生成新配置零件
8 產生新配置.jpg

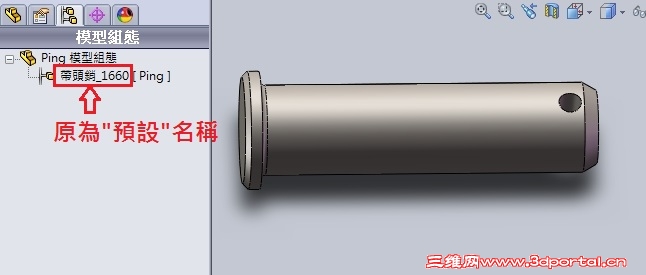

配置名稱可手改

2012[版]

Ping.rar (119.03 KB, 下载次数: 219)

彤儿 · 发表于 2013-6-2 15:20:58

支持!不错的教程!

luanguangtao · 发表于 2013-11-2 07:04:25

学习，不错的教程，谢谢

sakualyin · 发表于 2013-11-2 08:06:22

挺好的，讲的听详细的

licoolicoo · 发表于 2013-11-2 09:06:25

学习了，谢谢楼主

lushanyao · 发表于 2014-7-19 23:27:25

谢谢楼主分享

nibuyaozy · 发表于 2014-7-20 00:03:33

不错实用然后再深入到其他的案例去！

zhicai88 · 发表于 2014-7-25 21:33:07

2014版的怎么不行啊？

sihouko · 发表于 2014-7-26 13:46:20

讚，再次收藏。。。感謝大人的教程。。

光屁股的绅士 · 发表于 2014-9-24 10:02:27

不错，谢谢分享

Chen榕+ · 发表于 2014-9-26 09:21:02

请问各位先进，怎么我2014版本的插入设计表格后没反应

zhangjj · 发表于 2014-9-26 10:43:45

支持!不错的教程!

277208415 · 发表于 2014-9-27 10:43:17

不错不错，我之前也做了个~

zzzm · 发表于 2014-9-27 19:34:52

谢谢分享！下载学习！

WHY007 · 发表于 2014-10-27 10:10:03

学习了

zhaogh66 · 发表于 2015-1-5 21:10:06

学习了，谢谢楼主

wfwling12 · 发表于 2015-1-6 10:42:47

如果零件复杂点尺寸比较多的情况下，不知那个尺寸对应哪个，除了给尺寸命名。还有没有什么好点的方法。

jiang0415 · 发表于 2015-1-29 15:56:13

够详细的了，连我这菜鸟都学会了。多谢分享。论坛办的真好，辛苦了。
