[求助] solidworks导出的工程图不正

[复制链接]
发表于 2013-3-31 19:55:11 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 mahua245 于 2013-4-1 21:31 编辑 7 r" R4 S( l. J  O* C
. [; g% ~. ~( ^! I- b

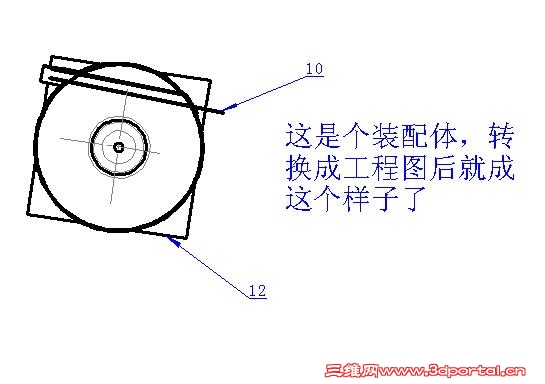

请问大家,我用solidworks导出的工程图三视图,是歪的,怎么解决?谢谢
) `7 p1 ]: D. \5 ^如下图:
" J& g0 x: n* u$ n8 [8 t2 v, |6 V
, Z: o, j- Z4 Z- y  V aa.JPG
发表于 2013-3-31 20:01:15 | 显示全部楼层 来自: 中国江苏
怎么是歪的呀?截图上来!
发表于 2013-4-1 09:17:40 | 显示全部楼层 来自: 中国辽宁沈阳
截图或者把文件传上来看看
发表于 2013-4-1 10:00:26 | 显示全部楼层 来自: 中国辽宁盘锦
请截图或上源文件
发表于 2013-4-1 10:50:21 | 显示全部楼层 来自: 中国广东珠海
你是怎么出的图哦,是不是那一步做错了9 n( {- j8 @  c0 U/ B" Q4 d/ ^
截个图看一下0 [% N; _4 b( A2 S4 B
发表于 2013-4-1 12:21:42 | 显示全部楼层 来自: 中国江苏常州
没看到具体是什么情况,如果我猜的没错,你用相对视图投影就可以了
发表于 2013-4-1 12:51:11 | 显示全部楼层 来自: 中国浙江杭州
lider2010 发表于 2013-4-1 12:21 static/image/common/back.gif
0 A0 B2 c( t( H2 u没看到具体是什么情况,如果我猜的没错,你用相对视图投影就可以了

) x% x# a& h3 \" f先用辅助线标注偏转角度,再把视图旋转这个角度即可
发表于 2013-4-1 12:59:52 | 显示全部楼层 来自: 中国浙江杭州
3D零件可能是按部件或整机的安装方位做的,有一定的偏转角度,因此导出的工程图需要旋转这个角度。
发表于 2013-4-3 09:21:23 | 显示全部楼层 来自: 中国河北廊坊
你做装配体的时候可能基准面就是斜的    之前遇到过这个情况
发表于 2013-4-3 09:59:02 | 显示全部楼层 来自: 中国辽宁丹东
本帖最后由 qiminger 于 2013-4-3 10:01 编辑 : v/ d6 x$ ?3 u% L

4 S6 O; S" L  [8 F. I是不是第一个固定零件的前视有问题,
2 Q+ @9 X1 ]1 t$ q6 L7 Z应该在第一个零件重设标准视图。

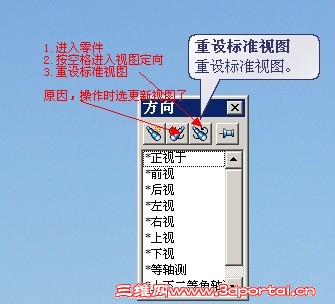

& `, W; s6 Q- x* u1 z( V8 P! S QQ截图20130403094417.jpg

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-4-3 10:00:30 | 显示全部楼层 来自: 中国辽宁盘锦
老问题了,搜索以前的帖子或直接看11楼
 楼主| 发表于 2013-4-5 10:34:39 | 显示全部楼层 来自: 中国上海
qiminger 发表于 2013-4-3 09:59 static/image/common/back.gif
, k4 E9 H  g5 C# N- [6 d是不是第一个固定零件的前视有问题,- c4 ?* C+ b7 |$ Y: C
应该在第一个零件重设标准视图。
% S7 m% K3 U' e9 E! d8 V
你说的方法我试过了,还是没有解决
发表于 2013-4-5 10:43:13 | 显示全部楼层 来自: 中国广东东莞
你插入工程图时候是哪个视图就在零件模式下对比 能否放正。
发表于 2013-4-5 15:55:00 | 显示全部楼层 来自: 中国辽宁本溪
mahua245 发表于 2013-4-5 10:34 static/image/common/back.gif: H3 d! J6 p& d4 a" t6 o
你说的方法我试过了,还是没有解决
: \- A, ]1 l0 s; D/ S) ]% c
我的版本是2011的,如我能打开,能帮你的话,上源文件或发我邮箱:xinlong120@sohu.com
发表于 2013-4-6 13:39:09 | 显示全部楼层 来自: 中国安徽宣城
我做的一个录像,具体方法你自己看吧。

录像2.rar

3.13 MB, 下载次数: 17

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2013-4-9 10:37:20 | 显示全部楼层 来自: 中国河北廊坊
应该是装配体第一个插入时就是斜的
发表于 2013-4-9 15:44:38 | 显示全部楼层 来自: 中国湖南长沙
你画图的草图就是斜的
发表于 2013-4-9 16:03:22 | 显示全部楼层 来自: 中国天津
估计你 装配进去的零件 没有一个是固定的  都是浮动的  你把一个固定了  然后使用11# 的 方法  “正视于”,应该可以
发表于 2013-4-9 16:56:05 | 显示全部楼层 来自: 中国辽宁大连
本帖最后由 千虚部族 于 2013-4-9 16:58 编辑 7 `% ]2 ]4 J4 K* t$ h+ G: `& V

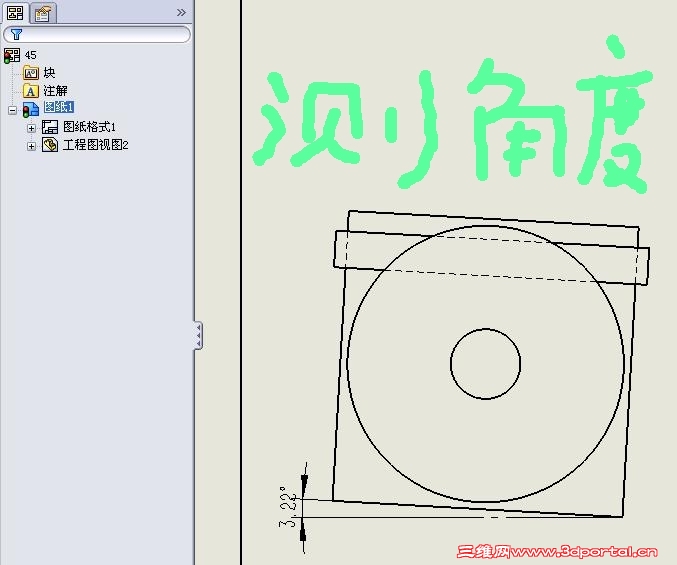

6 T' z- P- G, o) i  W3 u2 e) \很可能是装入另件时不小心转了一个角度,在原工程图上测一下角度,再回装配体将方箱转正即可。如第一件不能旋转,试试浮动、或重装一个这样的另件,可见附图...
 楼主| 发表于 2013-4-11 21:49:01 | 显示全部楼层 来自: 中国浙江宁波
谢谢大家的热心帮忙,问题应经解决了。谢谢!: A6 [6 A7 ^* J& S6 J5 S
方法:将其中一个面与视图基准面配合时时选择平行或重合,必要时需将相应零件设为浮动
发表于 2013-4-19 19:52:57 | 显示全部楼层 来自: 中国陕西西安
你的第一固定的零件基准面有问题
发表于 2014-1-21 08:59:10 | 显示全部楼层 来自: 中国天津
zm040820 发表于 2013-4-9 10:37 static/image/common/back.gif4 p3 l# \$ d; ^% ^4 ]* q
应该是装配体第一个插入时就是斜的

  m6 b% d' c0 V' D) Y. r6 C你分析的有道理,是后续装配过程中删掉了第一个零件导致的
发表于 2014-1-21 09:21:52 | 显示全部楼层 来自: 中国台湾
本帖最后由 judyyai 于 2014-1-21 09:36 编辑 & f. T2 x/ @+ i

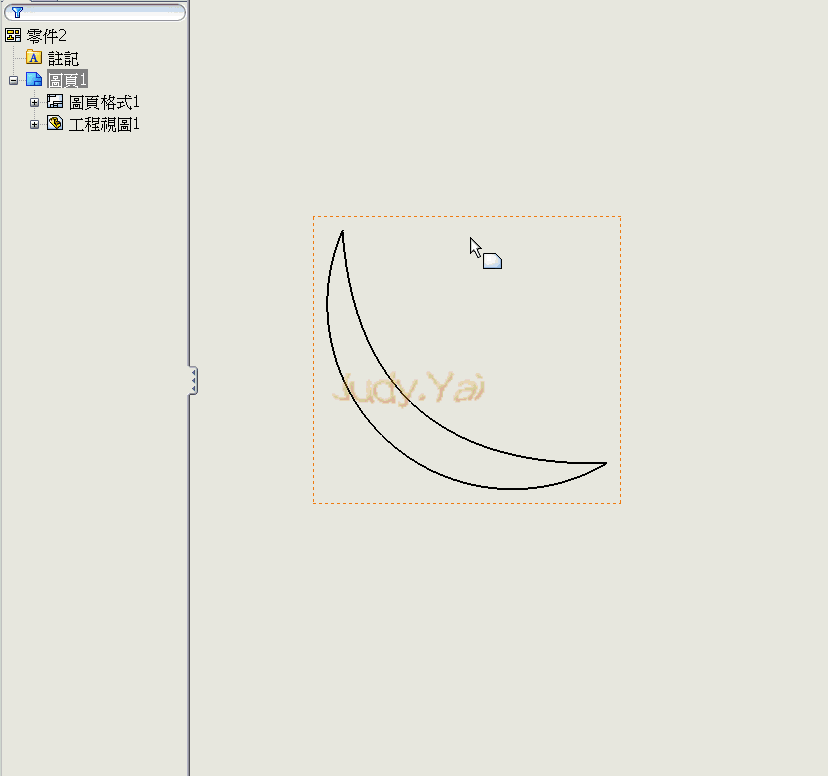

0 K1 }. F5 W& y* H4 }% z+ Z+ n) I可以用"工程圖中的調整模型視角 Relative View"$ f; O/ f. C! m; ^( E7 Q' X8 o
來轉正喔~, Y) \' e% Y* L( r3 {! w( x6 d9 `) Q  u

8 n  d2 {3 U9 I* _* x; ^ Relative View.gif + ]! O& J6 u) N0 F; r( b/ D* T5 J+ U
