[求助] 难题!!请教高手,如何在solidworks圆弧上用钣金做折弯

[复制链接]
发表于 2012-11-16 20:21:49 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

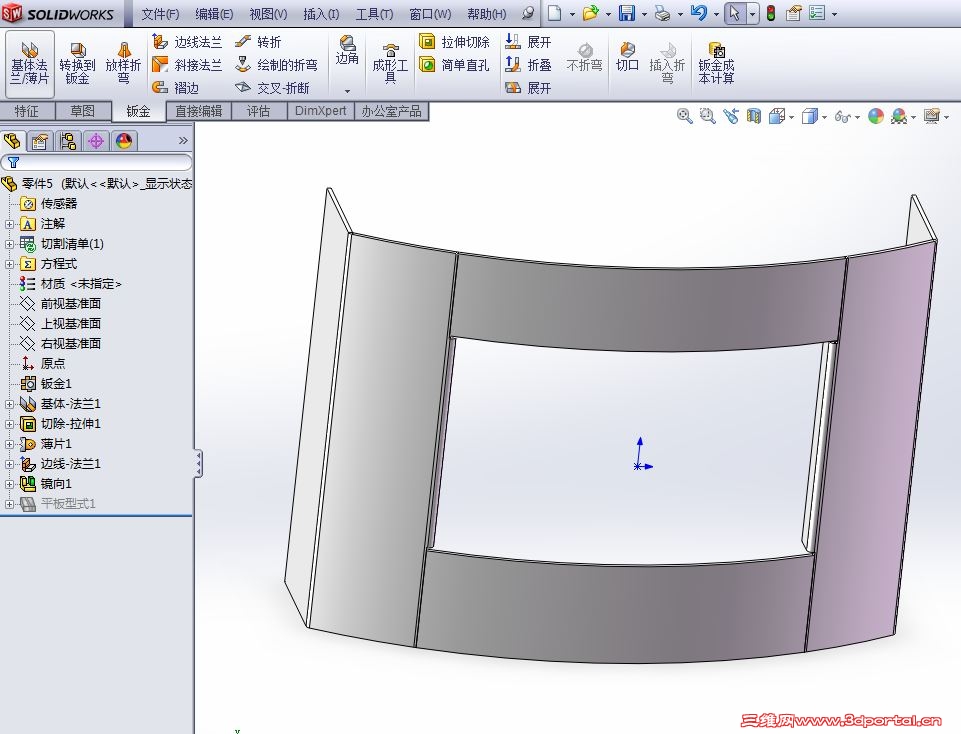

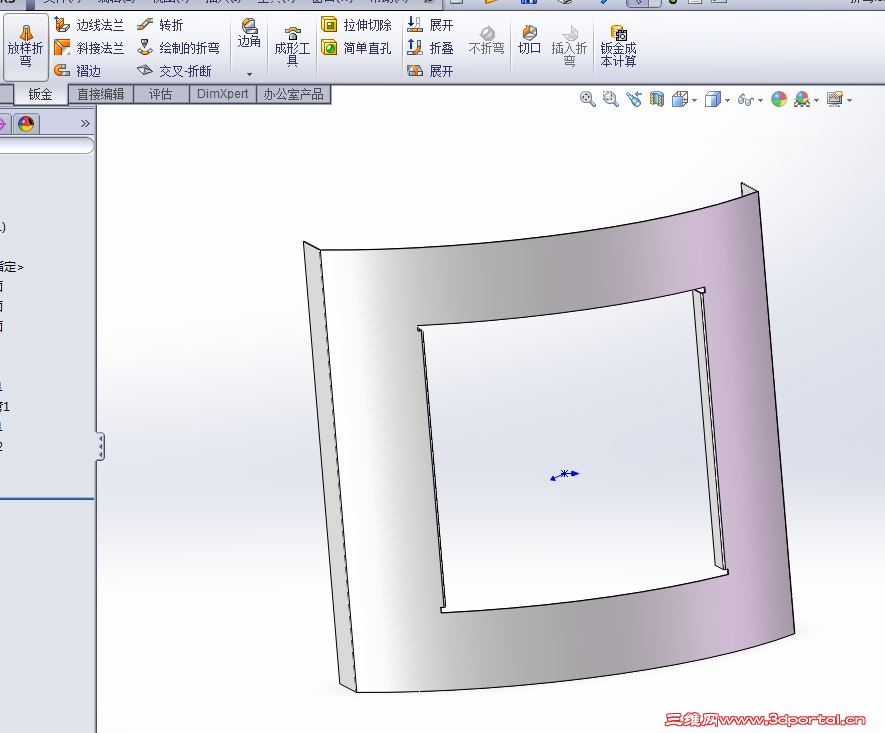

如图所示:
! s* ]. |4 c# u- K" U工艺问题是这样子的,先卷圆,后折弯。
+ u8 A7 ^8 U8 |5 }4 @' {希望朋友们不要告诉我用成型工具,因为实际生产中只用到折弯,谢谢您的参与。

卷圆折弯

卷圆折弯
 楼主| 发表于 2012-11-16 20:25:35 | 显示全部楼层 来自: 中国上海

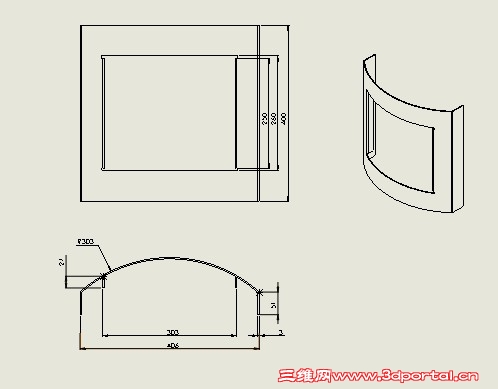

发一个用实体做的模型,希望朋友们能用钣金帮我做一个出来,谢谢!!

零件3.zip

87.42 KB, 下载次数: 73

发表于 2012-11-16 20:46:15 | 显示全部楼层 来自: 日本
草图轮廓,生成板金就可以啦
 楼主| 发表于 2012-11-16 20:49:27 | 显示全部楼层 来自: 中国上海
6787 发表于 2012-11-16 20:46 static/image/common/back.gif
! p# Y* e: g5 x& d2 R% J草图轮廓,生成板金就可以啦
2 K9 q8 _0 `. B7 C" S6 T
可是中间还有两道折弯
发表于 2012-11-16 21:12:07 | 显示全部楼层 来自: 日本
SW不支持你中间那种折弯,用实体做或成型
 楼主| 发表于 2012-11-16 21:36:14 | 显示全部楼层 来自: 中国上海
6787 发表于 2012-11-16 21:12 static/image/common/back.gif8 y5 k3 M/ O6 B' ^" _. q  k
SW不支持你中间那种折弯,用实体做或成型
) Y3 l0 q- N% S* L
实体怎么展开放料呢?我现在的图只是示意图,真正的零件弧面上有很多异形孔,放料不准的话整张板废掉了。
发表于 2012-11-16 22:08:00 | 显示全部楼层 来自: 日本
你可以画个轮廓,生成板金,展开/折叠命令来加工孔
+ u' N. Z" j/ G至于中间的折弯,不知你实际工艺如何加工

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2012-11-16 22:14:38 | 显示全部楼层 来自: 日本
你中间的两个折弯可以用焊接方式来做
发表于 2012-11-17 10:16:16 | 显示全部楼层 来自: 中国上海
本帖最后由 315186034 于 2012-11-17 10:23 编辑 2 w, K: T0 X. g2 _. o

' K' F# C' M, T" q 1.jpg
9 ~9 L  F$ t- v& x: D: ?# F8 F/ `- _# y  ~8 b2 k" x( z& c

9 V2 ]! b4 u' Z* x+ s" h+ v' Q% N4 F 2.jpg

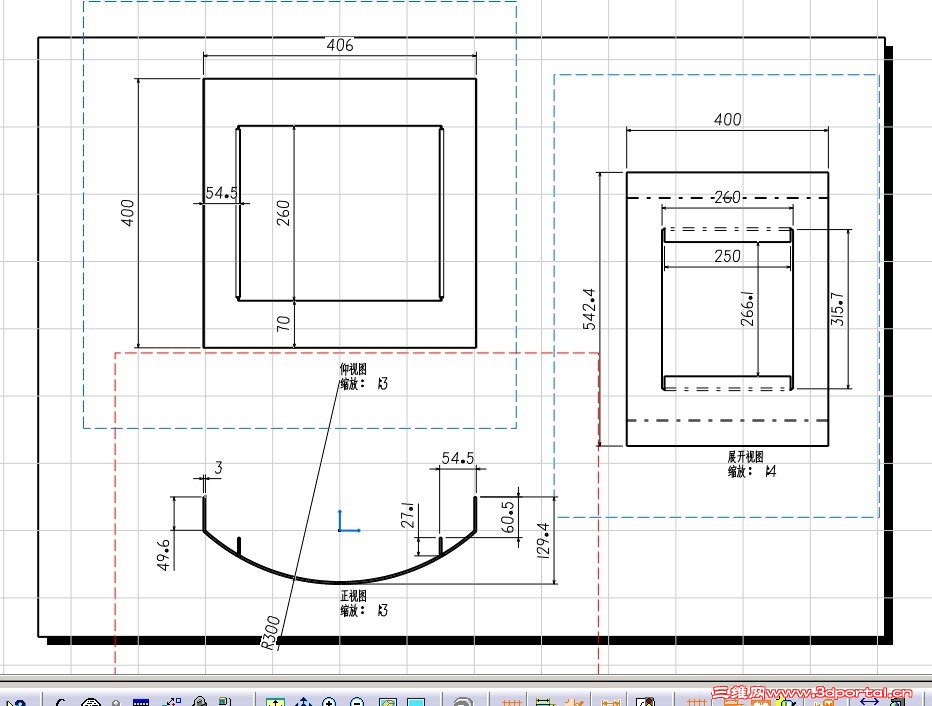

4 c# Z: R: r) Q  E按中性层K因子0.5展开。7 V- h0 l4 c4 e9 q
SolidWorks钣金功能有限,用实体画钣金不能展开,不符合实际。用SW插件展开,生成的展开图也有很多问题,尤其是孔变形,后面修改麻烦。
) ?# v  F; S  B+ ~7 ?$ n! K9 K) F

DXF展开图.zip

3.32 KB, 下载次数: 31

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2012-11-17 21:41:01 | 显示全部楼层 来自: 中国辽宁沈阳

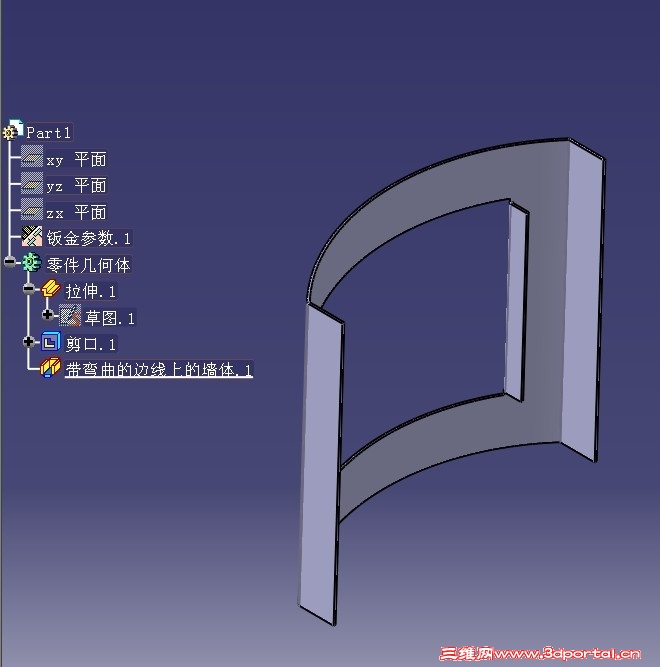

CATIA的图!!!!
发表于 2012-11-17 22:41:19 | 显示全部楼层 来自: 中国浙江温州
本帖最后由 yagerb 于 2012-11-17 22:45 编辑
& {2 r( H9 P' u6 N4 n* h- M4 p8 S' l- w3 i, G4 _% }

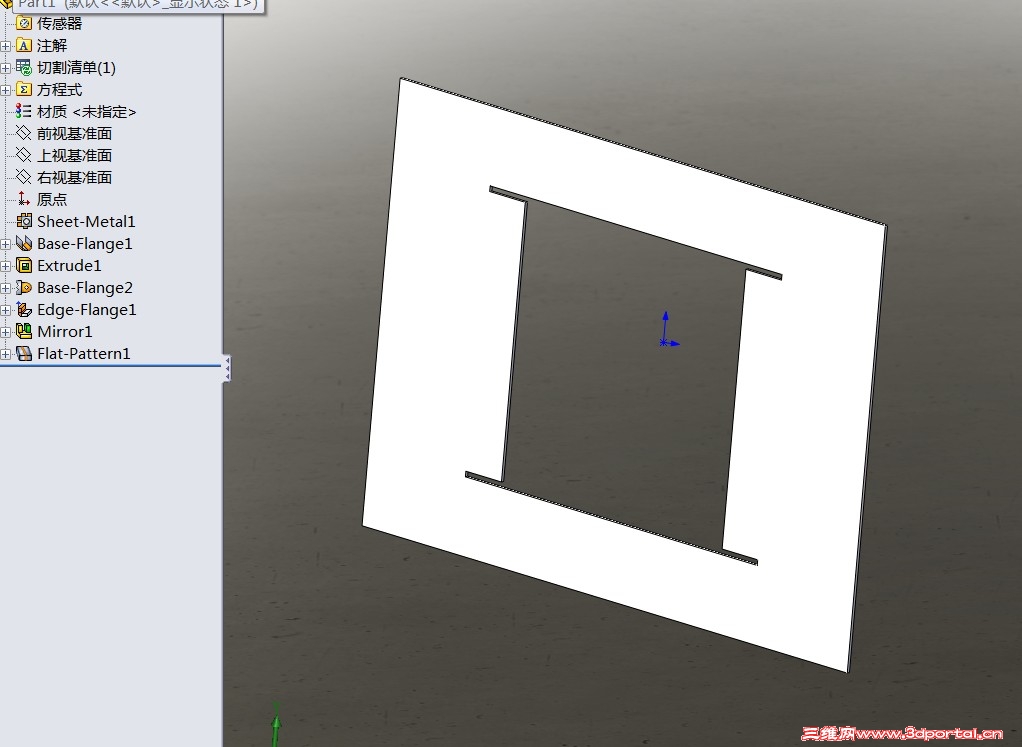

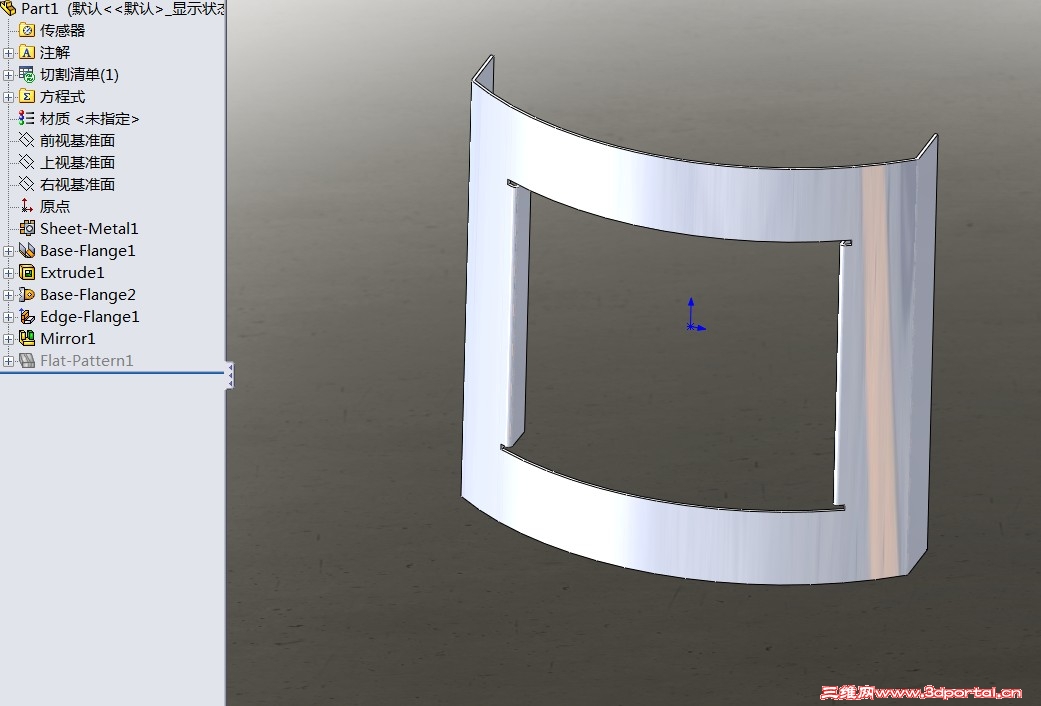

这应该满足你的要求吧,加了点小技巧,完全展开4 c" `5 z7 s4 y. r: _

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2012-11-19 09:30:42 | 显示全部楼层 来自: 中国上海
yagerb 发表于 2012-11-17 22:41 static/image/common/back.gif5 L3 F- b+ A2 [) }3 z5 }/ @) O) h
这应该满足你的要求吧,加了点小技巧,完全展开
( |8 m0 O; r0 R  f. x/ [$ i5 x$ ^
楼上的大大大哥,你很牛,我再问一句,第二个基体法兰是怎么画上去的,我画的时候两者不能合并的。能发个零件模型吗
发表于 2012-11-19 21:41:40 | 显示全部楼层 来自: 日本
本帖最后由 S0501 于 2012-11-19 21:43 编辑 : r8 D6 V2 o! g, h+ U
0 C# Y8 r# u$ e. \5 _

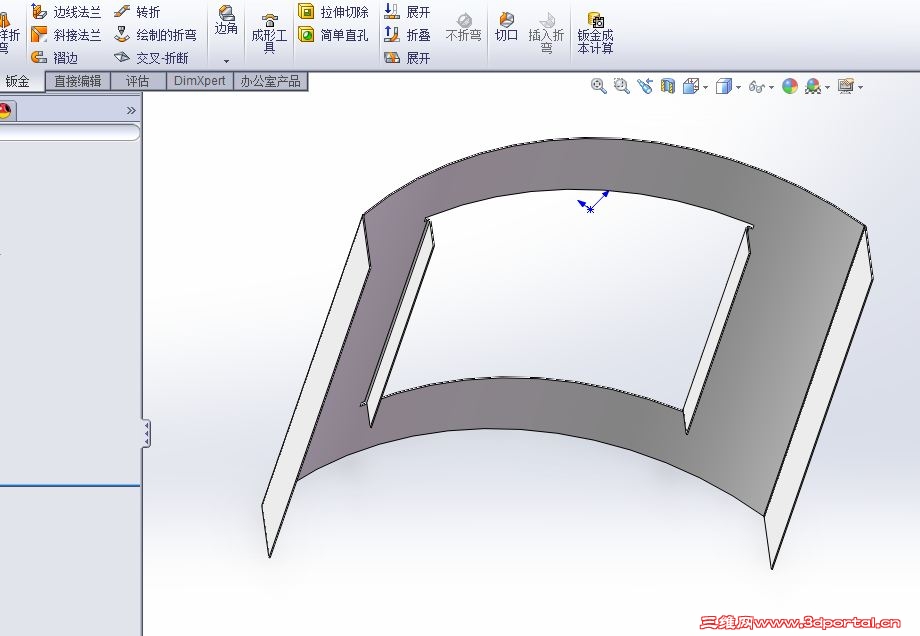

一定要用板金画,也是可以画出来的 $ R& s& s7 }0 Q' U% i* F. `

/ `5 F% t4 w+ k
& {( v5 l# C( m/ J: x# b: F 捕获.JPG ; k. n( Z; T' f6 _1 h
( |3 D) a4 D7 g" y* M! x% C2 f
+ J8 W! s  s- B' w: J$ t9 g! t
# a8 h3 z8 u; J* W2 C' X/ y9 H$ v8 x' {, e4 l" G- ~

) U6 K- D6 `/ H8 Q
" K+ A6 v- s; e( N6 s2 i: N; G( q) a# \
发表于 2012-11-19 22:17:10 | 显示全部楼层 来自: 日本
本帖最后由 S0501 于 2012-11-19 22:25 编辑
$ T! u' z6 }2 [% D& }9 q+ ]5 x& [4 r; |( A& q; S8 o0 r; Z7 X
12楼的做法   折弯1.rar (126.7 KB, 下载次数: 225)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2012-11-20 08:47:29 | 显示全部楼层 来自: 中国广东广州
njnulars 发表于 2012-11-19 09:30 static/image/common/back.gif/ o& b/ E& e( ~3 i
楼上的大大大哥,你很牛,我再问一句,第二个基体法兰是怎么画上去的,我画的时候两者不能合并的。能发个 ...

1 J4 {" Y+ a, m- Y他好像是加了薄片,把圆弧部分延长了一点直边,然后再用边线法兰,应该是这样的
发表于 2012-11-20 10:52:14 | 显示全部楼层 来自: 中国湖南长沙
不是很了解这个东西
 楼主| 发表于 2012-11-21 14:30:28 | 显示全部楼层 来自: 中国上海
zhjailfq 发表于 2012-11-20 08:47 static/image/common/back.gif
/ Y. p9 M5 h) A$ E0 _  P1 b他好像是加了薄片,把圆弧部分延长了一点直边,然后再用边线法兰,应该是这样的
- V- m0 w4 {5 M2 @
试过了,圆弧上面加薄片,是不会和圆弧合并的啊。。。
发表于 2012-11-21 19:27:02 | 显示全部楼层 来自: 日本
njnulars 发表于 2012-11-21 14:30 static/image/common/back.gif" y1 ]. ?. o9 E7 ^
试过了,圆弧上面加薄片,是不会和圆弧合并的啊。。。

4 |6 G; b+ S/ N$ q! C* P文件都给你了,还不明白?
5 K6 R: j4 v7 n6 i1 C; H  V# a
发表于 2012-11-21 20:39:46 | 显示全部楼层 来自: 中国广东深圳
巧妙地加上薄片。
发表于 2012-11-21 20:50:21 | 显示全部楼层 来自: 中国广东东莞
路过!!!!!!!!
发表于 2012-11-22 11:33:26 | 显示全部楼层 来自: 中国上海
这个零件用sw很好弄啊
发表于 2012-11-24 20:57:53 | 显示全部楼层 来自: 中国重庆
很巧妙啊!!!!!
发表于 2012-11-29 14:45:23 | 显示全部楼层 来自: 中国江苏苏州
打不开呀,2010的只能看看了: i5 i; x6 K0 i& S3 r
发表于 2017-6-23 10:27:56 | 显示全部楼层 来自: 中国广东广州
学习了,不错不错啊,都是很牛逼
发表于 2017-6-23 10:29:35 | 显示全部楼层 来自: 中国广东广州
学习了,不错不错啊,都是很牛。。。。
