让人纠结的斜齿轮画法，那个是对的呢？

Flying99

近日遇到一个斜齿轮需要建模，参数如下：
5 w5 q: E. M2 w7 ?模数：14，
1 D6 O# |% q0 ]$ t1 L齿数：32，
0 f5 F" y1 S1 I$ ~" h8 H0 p' [5 D# M压力角：20°，
! ^* @* H- m' ~8 V/ T* Q螺旋角：12°15'30"(约12..25833°)

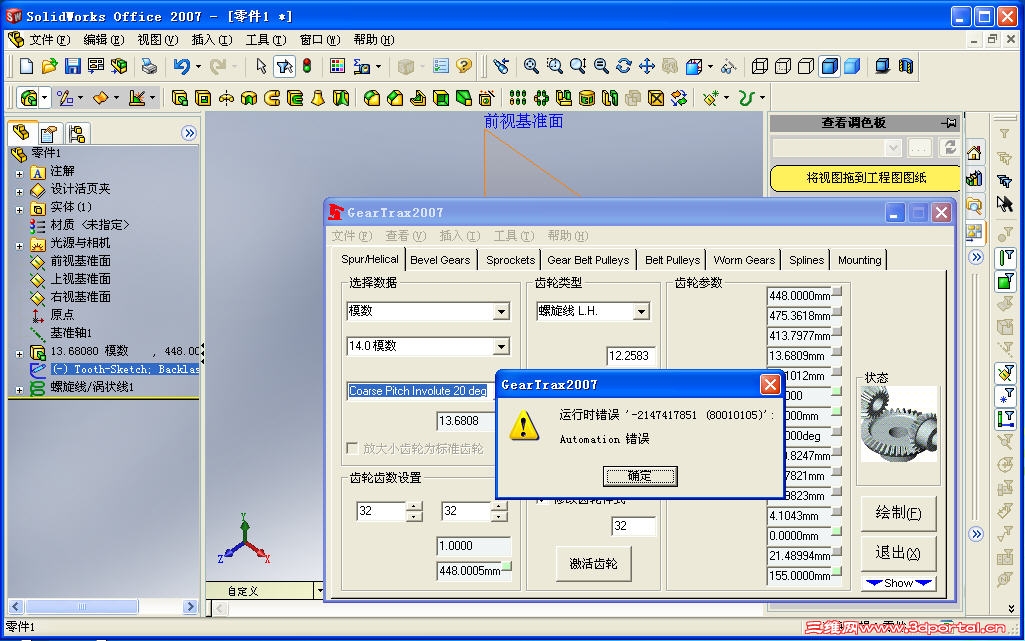

" Z2 W. D- y. l) i& N- F1 g. _要说画齿轮最方便的要数Geartrax了，我直接调用Geartrax制作齿轮，参数输入正常，但就在建模时出现了错误提示，如下：

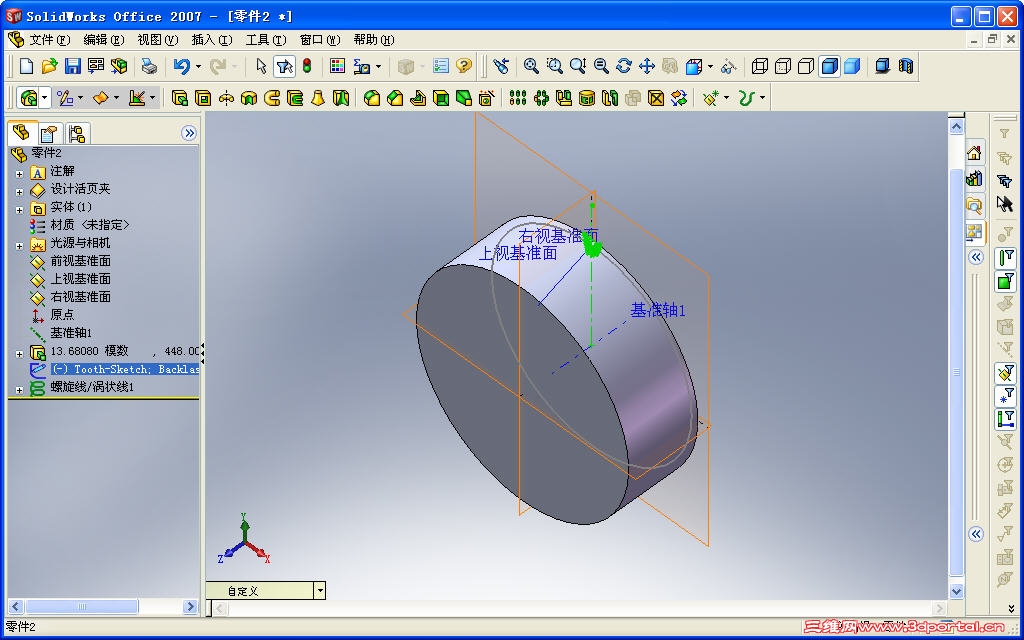

7 j5 V2 L5 V9 D点击确定后，只剩下没有建模的齿轮基体和一条螺旋线：
! B# z$ r" g3 L; M! R8 b/ c
以此基体为基础，我用了三种方式来进行斜齿轮建模，分别是：
1 B8 T3 G0 [; j+ M/ z& E方法1：沿螺旋线扫描切除，然后阵列
" h; z* ^( b2 m' t方法2：沿轴线扫描并扭转角度，再阵列
+ G  i8 |. L6 F! W7 Z+ D7 W8 d# g方法3：沿轴线扫描，阵列，然后扭曲相应角度
0 F! `2 Q9 B+ u. m% E分别得到三组齿轮，但通过对比发现三组齿轮外形不尽相同，主要表现在螺旋角上，
0 f7 ?( _# U9 q, t( T8 u: q. r6 w; ~4 K我需要的螺旋角为12.25833°，而通过三种方法得到的结果不同，
/ y3 N; b/ u6 T+ Y) u
+ b( Y" R; Q. M- |
: }# ?8 N: F: q" e% K/ m3 y
以齿顶部位为例，

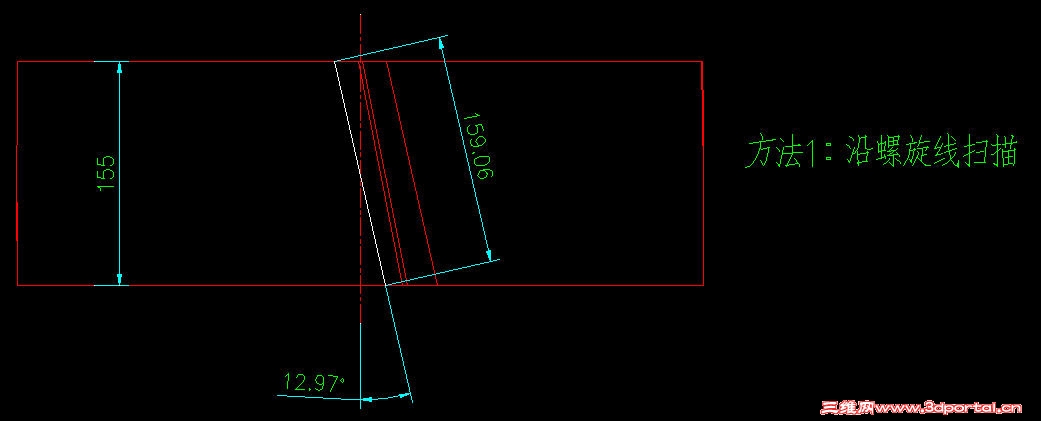

方法1得到的螺旋角为12.97°，齿面长度：159.06

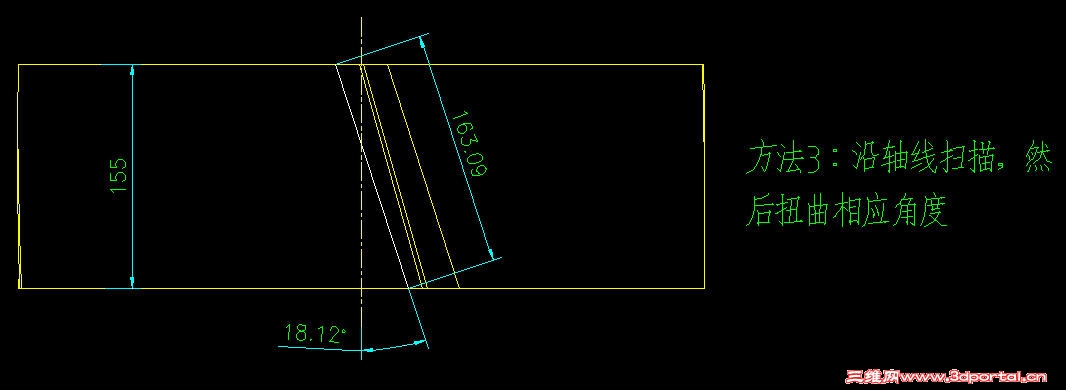

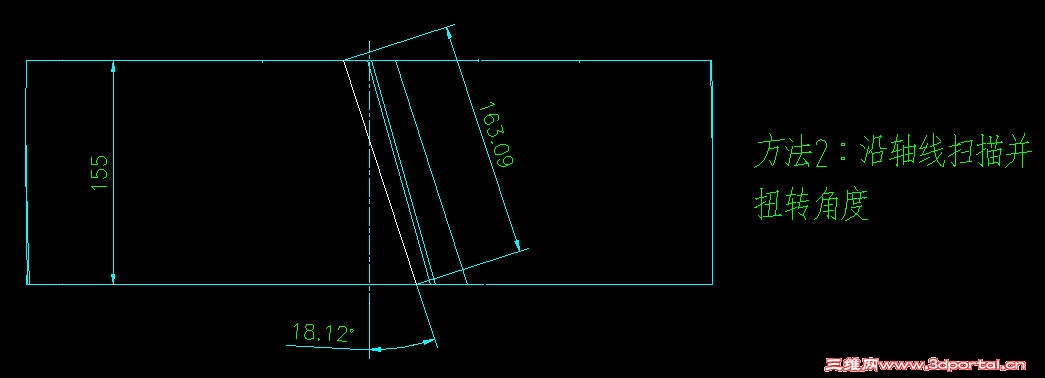

方法2和方法3为18.12°，齿面长度：163.09

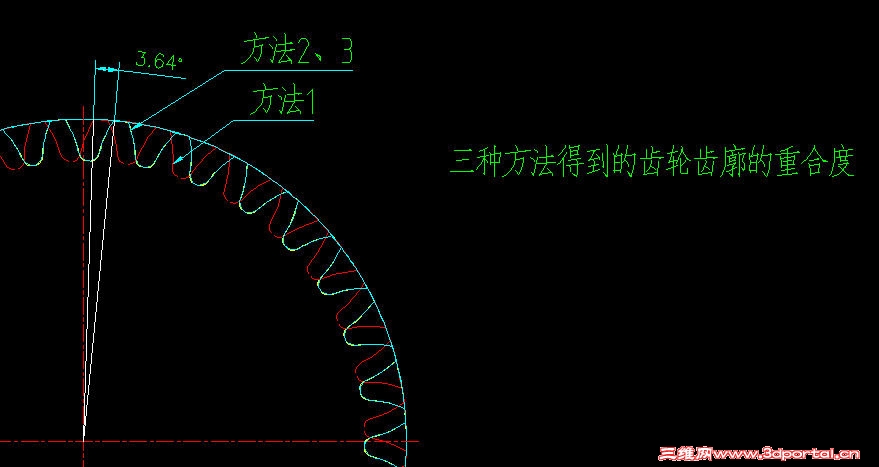

从端面上看，方法2和3重合度比较好，但与方法1相比偏大约3.64°，
; q9 [* M$ G8 L- p* R# ]
到这里我就有点不明白了，同样都是扭转12.25833°，为什么做出来差别这么大呢？究竟哪种方法做出的是对的呢？
8 h) z- b" C) t4 ?& C请教一下大家，你们平时都用什么方法画斜齿轮呢?
& t! t2 n6 s& w$ k9 \. M( h! f

zhqlmy7273

一般使用SW自带的TOOLBOX绘制！！！！！！！
附件是三维模型与二维图！！！！

qq625267377

用geartrax要使用英文特征和界面的

juestice

还没画过斜齿轮，来学习下。

lystar

个人认为应该是按照螺旋线扫描。

kinglaw

toolbox的能自动生成参数表吗？
